Antriebe, Getriebe und Pumpen instand halten: Getriebe-Wartung, Lager, Ausrichtung und Dichtungen
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Ein Antriebsstrang fällt selten am Motor aus, sondern an den Stellen dazwischen – an Lagern, Dichtungen, Kupplungen, Riemen und an der Ausrichtung. Wer diese Stellen kennt, regelmäßig hinsieht und die Grenze zwischen eigener Instandhaltung, Montagepartner und Hersteller sauber zieht, hält Getriebemotoren und Pumpen über Jahre am Laufen.
Ein Getriebemotor an der Förderstrecke, ein Riementrieb am Prozessluft-Lüfter, eine Kreiselpumpe im Kühlkreislauf: Diese Antriebe laufen rund um die Uhr. Die wenigsten stehen im Wartungsplan mit mehr als der Zeile „nach Herstellervorgabe“. Wenn Getriebe Wartung bekommen, dann meist erst, wenn Öl unter dem Gehäuse steht; wenn ein Lager getauscht wird, dann meist nachts. Dabei kündigen sich fast alle Schäden am Antriebsstrang an – als Wärme, Geräusch oder Tropfen – und lassen sich in einem geplanten Fenster beheben.
Dieser Ratgeber beschreibt die Instandhaltung des kompletten Antriebsstrangs aus Sicht des Betreibers: von der Getriebe-Wartung über Lagerwechsel, Riemen, Kupplungen und Wellenausrichtung bis zu Pumpen, Schmierung und Ersatzteilen. Dazu zieht er die Grenze zu Elektrofachkraft, Hersteller und Fachwerkstatt. Er ist die Vertiefung unseres Ratgebers Verschleiß erkennen an der Maschine. Dort geht es um die Warnzeichen, hier um das, was danach am Antrieb zu tun ist. Geschrieben aus der Werkstatt eines Montage- und Instandhaltungsbetriebs in Rodgau bei Frankfurt.
Das Wichtigste in Kürze
- Ein Antriebsstrang besteht aus Motor, Kupplung oder Riementrieb, Getriebe, Lagerstellen und Arbeitsmaschine – und verschleißt fast immer an den Übergängen.
- Getriebe-Wartung heißt Ölstand, Ölzustand, Entlüftung, Wellendichtringe und Gehäusetemperatur kontrollieren und das Öl nach Herstellervorgabe wechseln.
- Lagerschäden haben meist eine Ursache außerhalb des Lagers: Ausrichtfehler, falsche Schmierung, Verschmutzung, Stromdurchgang oder Montagefehler – wer nur das Lager tauscht, tauscht es bald wieder.
- Die Ausrichtung von Motor und Pumpe oder Getriebe entscheidet über die Lebensdauer von Lagern, Kupplung und Gleitringdichtung; sie wird gemessen, nicht geschätzt.
- Riemen brauchen die richtige Spannung, fluchtende Scheiben und den Tausch als Satz; Kupplungen zeigen Verschleiß als Spiel, Abrieb und Schlag.
- Pumpen fallen an der Gleitringdichtung, durch Kavitation und Trockenlauf aus – die Ursache liegt meist im Betrieb, nicht in der Pumpe.
- Elektrik gehört zur Elektrofachkraft, die Getriebeüberholung zum Hersteller oder zur Fachwerkstatt; Lagerwechsel, Ausrichtung, Tausch, Schmierung und Koordination sind der Kern der mechanischen Instandhaltung.
Was ist Getriebe-Wartung – und was gehört zur Instandhaltung des Antriebsstrangs?
Getriebe-Wartung ist die Summe der planmäßigen Maßnahmen, die ein Getriebe im Sollzustand halten: Kontrolle und Wechsel des Öls, Prüfung von Entlüftung, Dichtungen, Temperatur und Geräusch. Sie ist nur ein Glied in der Instandhaltung des gesamten Antriebsstrangs vom Motor bis zur angetriebenen Maschine.
Die Norm DIN 31051, die die Begriffe der Instandhaltung festlegt, unterscheidet Wartung (den Abnutzungsvorrat erhalten), Inspektion (den Istzustand feststellen) und Instandsetzung (einen Schaden beheben). Für den Antriebsstrang heißt das: Ölwechsel und Nachschmieren sind Wartung, Temperatur und Vibration messen ist Inspektion, der Lagerwechsel ist Instandsetzung – und alle drei brauchen einen Platz im Wartungsplan.

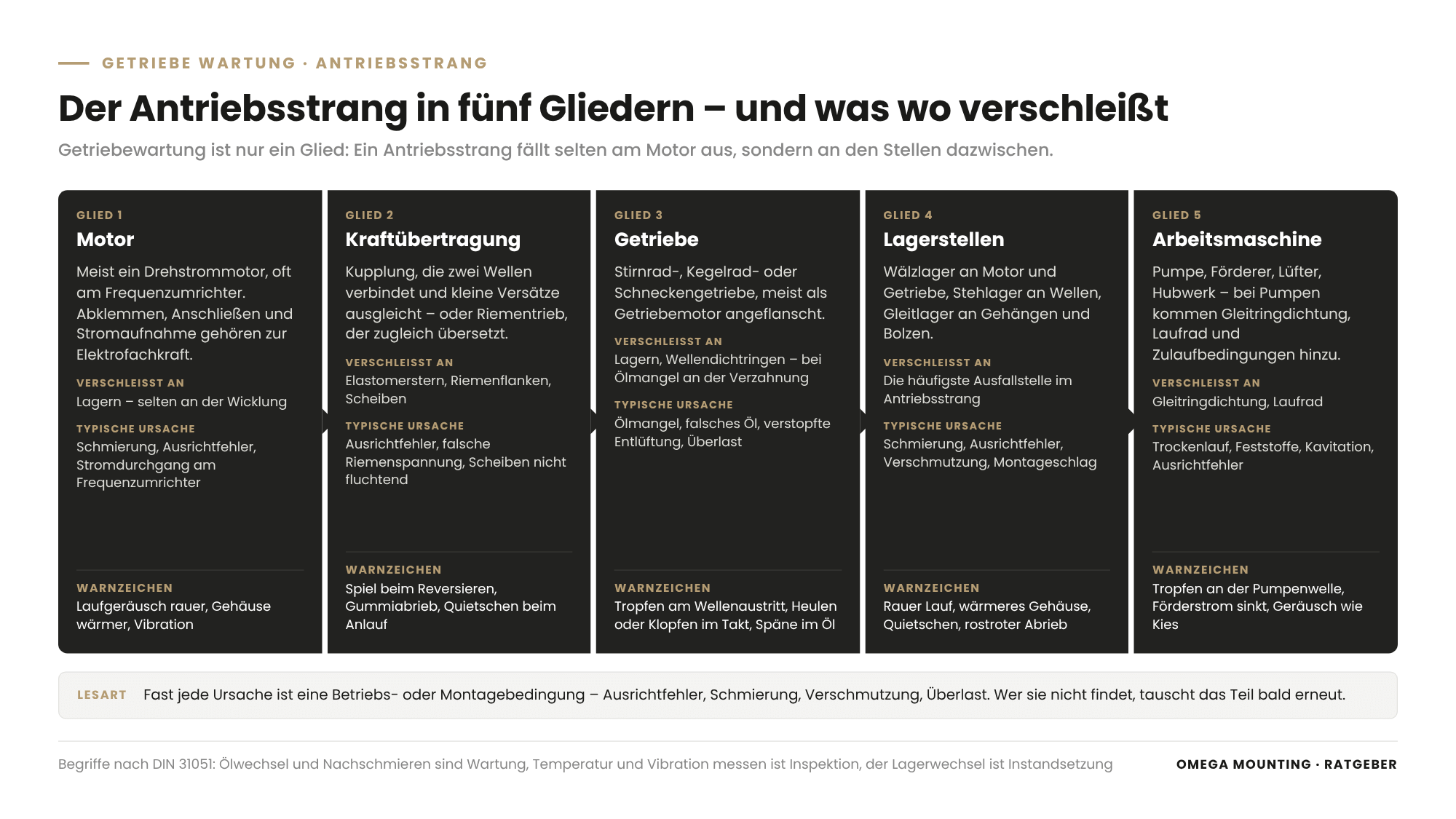

Die fünf Glieder des Antriebsstrangs
- Motor: meist ein Drehstrommotor, oft am Frequenzumrichter; verschleißt an den Lagern, selten an der Wicklung.
- Kraftübertragung: eine Kupplung, die zwei Wellen verbindet und kleine Versätze ausgleicht, oder ein Riementrieb, der zugleich übersetzt.
- Getriebe: Stirnrad-, Kegelrad- oder Schneckengetriebe, meist als Getriebemotor angeflanscht; verschleißt an Lagern, Wellendichtringen und bei Ölmangel an der Verzahnung.
- Lagerstellen: Wälzlager an Motor und Getriebe, Stehlager an Wellen, Gleitlager an Gehängen und Bolzen – die häufigste Ausfallstelle.
- Arbeitsmaschine: Pumpe, Förderer, Lüfter, Hubwerk; bei Pumpen kommen Gleitringdichtung, Laufrad und Zulaufbedingungen hinzu.
Jedes Glied kann für sich in Ordnung sein und trotzdem das nächste zerstören – deshalb wird der Antriebsstrang als Ganzes inspiziert.
Welche Bauteile im Antriebsstrang verschleißen – und woran erkennen Sie es?
Im Antriebsstrang verschleißen zuerst Lager, Dichtungen, Riemen und Kupplungselemente, danach Verzahnungen, Wellen und Laufräder. Jedes dieser Teile hat ein eigenes Warnzeichen, das sich im Betrieb mit Ohr, Hand, Auge und einfachen Messmitteln erkennen lässt.
| Bauteil | Erstes Warnzeichen | Typische Ursache |
|---|---|---|
| Wälzlager | Laufgeräusch rauer, Gehäuse wärmer, Vibration | Schmierung, Ausrichtfehler, Verschmutzung, Stromdurchgang, Montageschlag |
| Gleitlager (Buchsen, Bolzen) | Quietschen, Spiel, rostroter Abrieb | Fehlende Schmierung, Trockenlauf |
| Wellendichtringe | Ölfilm oder Tropfen am Wellenaustritt | Alterung, verstopfte Entlüftung, eingelaufene Welle |
| Verzahnung | Heulen oder Klopfen im Takt, Späne im Öl | Ölmangel, falsches Öl, Überlast |
| Riemen und Scheiben | Quietschen beim Anlauf, Abrieb, Wärme | Falsche Spannung, Scheiben nicht fluchtend |
| Kupplung | Spiel beim Reversieren, Gummiabrieb, Schlag | Ausrichtfehler, Alterung, Überlast |
| Gleitringdichtung (Pumpe) | Tropfen an der Pumpenwelle | Trockenlauf, Feststoffe, Ausrichtfehler |
| Laufrad (Pumpe) | Förderstrom sinkt, Geräusch wie Kies | Kavitation, Abrasion |
Fast jede Ursache in der rechten Spalte ist eine Betriebs- oder Montagebedingung – wer sie nicht findet, tauscht das Teil bald erneut.

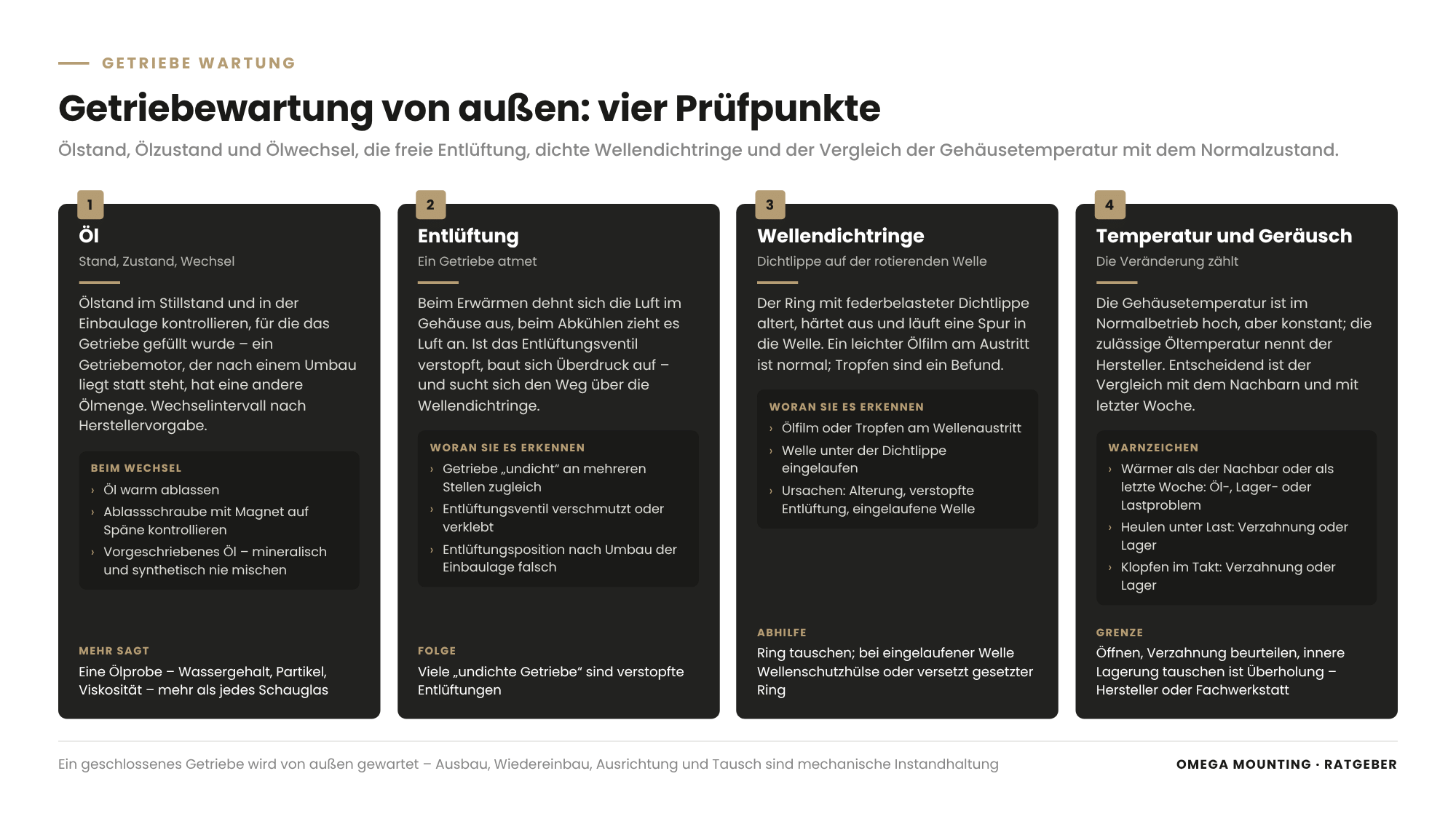

Was gehört zur Getriebe Wartung: Öl, Dichtungen, Entlüftung und Temperatur?
Zur Wartung von Getrieben gehören fünf Dinge: Ölstand kontrollieren, Ölzustand beurteilen und das Öl nach Herstellervorgabe wechseln, Entlüftung frei halten, Wellendichtringe auf Leckage prüfen, Gehäusetemperatur mit dem Normalzustand vergleichen.
Öl: Stand, Zustand, Wechsel
Der Ölstand wird im Stillstand und in der Einbaulage kontrolliert, für die das Getriebe gefüllt wurde. Ein Getriebemotor, der nach einem Umbau liegt statt steht, hat eine andere Ölmenge und Entlüftungsposition. Das Wechselintervall hängt von Öltyp, Betriebstemperatur und Belastung ab und ist eine Herstellerangabe für den Wartungsplan. Beim Wechsel wird das Öl warm abgelassen, die Ablassschraube mit Magnet auf Späne kontrolliert und mit dem vorgeschriebenen Öl aufgefüllt; mineralische und synthetische Öle werden nicht gemischt. Eine Ölprobe – Wassergehalt, Partikel, Viskosität – sagt mehr über das Innere als jedes Schauglas.
Entlüftung und Wellendichtringe
Ein Getriebe atmet: Beim Erwärmen dehnt sich die Luft im Gehäuse aus, beim Abkühlen zieht es Luft an. Ist das Entlüftungsventil verstopft, baut sich Überdruck auf – und der sucht sich den Weg über die Wellendichtringe; viele „undichte Getriebe“ sind verstopfte Entlüftungen. Der Wellendichtring – ein Ring mit federbelasteter Dichtlippe auf der rotierenden Welle – altert, härtet aus und läuft eine Spur in die Welle. Ein leichter Ölfilm am Austritt ist normal; Tropfen sind ein Befund. Ist die Welle eingelaufen, hilft eine Wellenschutzhülse oder ein versetzt gesetzter Ring.
Temperatur, Geräusch – und was Sie am Getriebe nicht tun
Die Gehäusetemperatur eines Getriebes ist im Normalbetrieb hoch, aber konstant; die zulässige Öltemperatur legt der Hersteller fest. Entscheidend ist die Veränderung: Ein Getriebe, das wärmer wird als sein Nachbar oder als letzte Woche, hat ein Öl-, Lager- oder Lastproblem. Ein Heulen unter Last oder ein Klopfen im Takt deutet auf Verzahnung oder Lager.
Ein geschlossenes Getriebe wird von außen gewartet. Öffnen, Verzahnung beurteilen, innere Lagerung tauschen – das ist eine Getriebeüberholung und gehört zum Hersteller oder zur Getriebefachwerkstatt. Wir übernehmen Ausbau, Transport, Wiedereinbau und Ausrichtung oder den Tausch gegen ein Austauschgetriebe.
Wie erkennen Sie Lagerschäden – und wie läuft ein Lagerwechsel richtig?
Lagerschäden erkennen Sie an verändertem Laufgeräusch, steigender Gehäusetemperatur und zunehmender Vibration. Ein Lagerwechsel läuft richtig, wenn vor dem Einbau die Ursache gefunden ist, die Lagersitze gemessen sind und das Lager ohne Schlag gefügt wird. Nach dem Einbau werden Schmierstoffmenge, Ausrichtung und Temperaturverlauf im Probelauf kontrolliert.
Schadensbilder und ihre Ursachen
Ein ausgebautes Lager erzählt, warum es gestorben ist – wenn jemand es ansieht:
- Grübchen und Ausbrüche auf den Laufbahnen: Ermüdung – am Lebensdauerende oder vorzeitig durch Überlast und Ausrichtfehler.
- Laufspur schräg oder außermittig: die Welle lief verkantet – Ausrichtfehler, weicher Fuß.
- Anlauffarben, verharzter Schmierstoff: zu heiß gelaufen – zu wenig, zu viel oder falsches Fett.
- Fressspuren, Eindrückungen, Riefen: Trockenlauf oder Fremdkörper im Fett.
- Riffelbildung quer zur Laufrichtung: Stromdurchgang – typisch an Motoren am Frequenzumrichter; die Abhilfe ist Sache der Elektrofachkraft und des Motorherstellers.
- Passungsrost an Sitzflächen: zu lose Passung, der Ring wandert.
Ein Lagerwechsel ohne diese Befundung ist ein Teiletausch; mit ihr ist er eine Instandsetzung.
Werkzeug und Vorgehen beim Lagerwechsel
Der Lagerwechsel beginnt mit Freischalten und Sichern gegen Wiedereinschalten; die Elektrofachkraft klemmt den Motor ab. Dann folgt der Weg zum Lager: Kupplung trennen, Riemen abnehmen, Lüfterrad oder Lagerdeckel demontieren. Das alte Lager wird mit mechanischem oder hydraulischem Abzieher gezogen, nie mit Hammer und Meißel. Danach werden die Lagersitze gemessen, denn ein neues Lager auf einem eingelaufenen Sitz ist ein Lager mit Passungsrost in Wartestellung.
Das neue Lager bleibt bis zum Fügen in der Verpackung. Der Innenring wird mit Induktionsanwärmgerät oder Anwärmplatte auf die zugelassene Temperatur gebracht und aufgeschoben. Wo das nicht geht, überträgt eine Montagehülse die Fügekraft nur auf den Ring, der gefügt wird – nie über die Wälzkörper. Dann folgen Schmierstoff nach Herstellermenge, Abdichtung, Anbauteile, Ausrichtung und ein Probelauf, bei dem die Lagertemperatur beobachtet wird: Sie steigt, pendelt sich ein und darf danach nicht mehr steigen. Bei kleinen Getriebemotoren und zu kurzen Fenstern ist der Tausch der kompletten Einheit gegen eine Reserve oft die bessere Entscheidung.
Wie prüfen Sie Kupplungen und Riemen – Spannung, Fluchtung, Verschleiß?
Kupplungen prüfen Sie im Stillstand auf Spiel, Abrieb und Zustand des Elastomerelements und im Lauf auf Schlag und Geräusch. Riemen prüfen Sie auf Spannung mit Eindrücktiefe oder Frequenzmessgerät, auf Fluchtung der Scheiben und auf Verschleiß an Flanken und Rillenprofil. Beides setzt voraus, dass Motor und angetriebene Welle ausgerichtet sind.
Kupplungen
Elastische Klauenkupplungen – die häufigste Bauart an Getriebemotoren und Pumpen – übertragen das Drehmoment über einen Elastomerstern, der Versatz und Stöße aufnimmt. Verschleißt er, entsteht Spiel: Beim Anfahren oder Reversieren schlägt die Kupplung, Gummiabrieb liegt unter dem Antrieb. Der Tausch ist einfach – die Frage ist, warum der Stern verschlissen ist: fast immer ein Ausrichtfehler.
Riemen: Spannung und Fluchtung
Ein zu lockerer Keilriemen rutscht, wird heiß und quietscht beim Anlauf; ein zu strammer Riemen überlastet die Lager – dann stirbt das Lager, nicht der Riemen. Die richtige Spannung nennt der Riemenhersteller, gemessen als Eindrücktiefe unter definierter Prüfkraft oder mit einem Frequenzmessgerät. Neue Riemen längen sich in den ersten Betriebsstunden und werden nachgespannt.
Die Scheiben müssen parallel und in einer Ebene fluchten, sonst laufen die Riemen an den Flanken ein und die Lager tragen eine Querkraft; geprüft wird mit Lineal oder Laser-Fluchtungsgerät. Ein neuer Riemensatz auf eingelaufenen Scheiben hält nicht lange, und mehrrillige Antriebe bekommen immer einen kompletten Satz. Zahnriemen rutschen nicht, sie springen über oder reißen – meist durch falsche Spannung oder verschlissene Zahnscheiben.
Warum ist die Ausrichtung von Motor und Pumpe entscheidend – Laser oder Messuhr?
Die Ausrichtung von Motor und Pumpe oder Motor und Getriebe ist entscheidend, weil jeder Parallel- oder Winkelversatz zwischen den Wellen bei jeder Umdrehung von Lagern, Kupplung und Gleitringdichtung aufgenommen werden muss. Gemessen wird sie mit Messuhr oder Laser-Ausrichtsystem und auf die vom Hersteller zugelassene Toleranz gebracht – nie nach Augenmaß.
Parallelversatz, Winkelversatz, weicher Fuß
Zwei Wellen fluchten, wenn ihre Achsen auf einer Linie liegen. Beim Parallelversatz liegen sie parallel, aber verschoben; beim Winkelversatz stehen sie im Winkel zueinander; in der Praxis kommt beides zusammen vor. Die elastische Kupplung gleicht einen Teil davon aus – aber jeder ausgeglichene Versatz ist eine Kraft, die in die benachbarten Lager geht. Ein Ausrichtfehler ist die häufigste Ursache für Lager, die deutlich vor ihrer rechnerischen Lebensdauer ausfallen, für verschlissene Kupplungssterne und tropfende Gleitringdichtungen.
Der weiche Fuß – ein Motorfuß, der nicht plan auf der Grundplatte aufliegt – verzieht beim Anziehen der Schrauben das Motorgehäuse und damit die Lagersitze. Er wird vor dem Ausrichten gefunden und mit Unterlegblechen beseitigt.
Messuhr oder Laser
Mit zwei Messuhren lässt sich ein Antrieb ausrichten – mit Erfahrung, Zeit und dokumentierten Ablesungen. Ein Laser-Ausrichtsystem besteht aus zwei Sender-Empfänger-Einheiten auf den Wellen, die den Versatz beim Drehen messen und die Korrektur an jedem Fuß anzeigen. Es ist schneller, weniger fehleranfällig und liefert ein Protokoll für die Anlagenakte. Bei Maschinen, die im Betrieb heiß werden, nennt der Hersteller das thermische Wachstum, auf das kalt vorgehalten wird.
Die Ausrichtung gehört an den Anfang jeder Montage und an das Ende jeder Instandsetzung, bei der Motor, Getriebe oder Pumpe bewegt wurden. Wie Fundament und Verankerung dafür vorbereitet werden, beschreibt unser Ratgeber Maschine ausrichten und verankern. Bei Pumpen müssen zudem die Rohrleitungen spannungsfrei an den Flanschen anliegen.

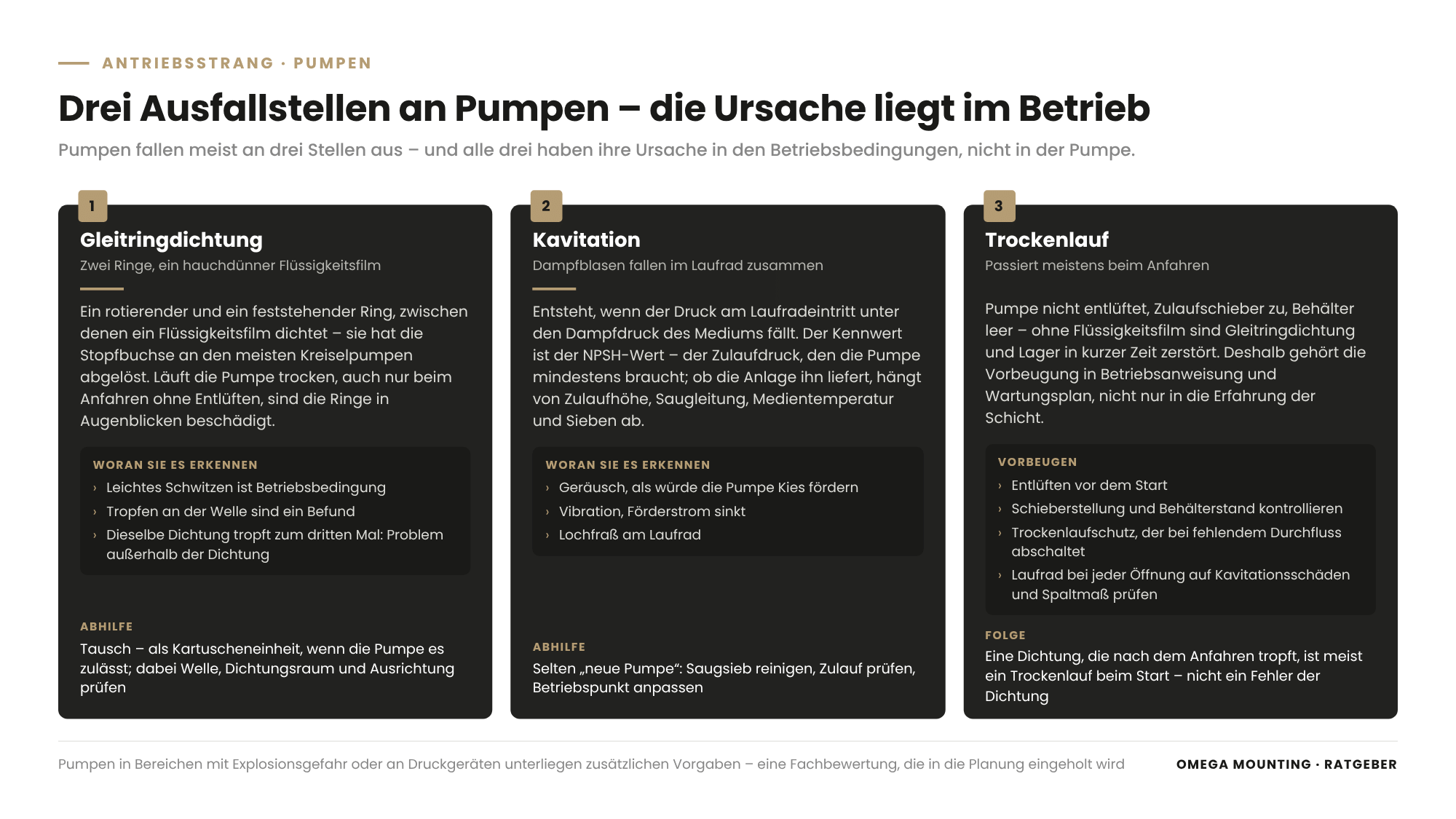

Was macht Pumpen anfällig – Gleitringdichtung, Kavitation und Trockenlauf?
Pumpen fallen meist an drei Stellen aus. An der Gleitringdichtung, die bei Trockenlauf, Feststoffen oder Ausrichtfehlern undicht wird. Durch Kavitation, bei der Dampfblasen im Laufrad implodieren. Und durch Trockenlauf, der Dichtung und Lager in kurzer Zeit zerstört. Alle drei haben ihre Ursache meist in den Betriebsbedingungen, nicht in der Pumpe.
Gleitringdichtung
Die Gleitringdichtung – zwei aufeinander gleitende Ringe, einer rotierend auf der Welle, einer feststehend im Gehäuse, zwischen denen ein hauchdünner Flüssigkeitsfilm dichtet – hat die Stopfbuchse an den meisten Kreiselpumpen abgelöst. Sie braucht diesen Film: Läuft die Pumpe trocken, auch nur beim Anfahren ohne Entlüften, sind die Ringe in Augenblicken beschädigt. Leichtes Schwitzen ist Betriebsbedingung; Tropfen an der Welle sind ein Befund, nach dem die Dichtung getauscht wird – als vormontierte Kartuscheneinheit, wenn die Pumpe es zulässt. Beim Tausch werden Welle, Dichtungsraum und Ausrichtung geprüft – eine Dichtung, die zum dritten Mal tropft, hat ein Problem außerhalb der Dichtung.
Kavitation
Kavitation entsteht, wenn der Druck am Laufradeintritt unter den Dampfdruck des Mediums fällt: Dampfblasen bilden sich und fallen im Laufrad schlagartig zusammen. Das klingt, als würde die Pumpe Kies fördern, und es frisst das Laufrad an. Der Kennwert dafür ist der NPSH-Wert – der Zulaufdruck, den die Pumpe mindestens braucht; ob die Anlage ihn liefert, hängt von Zulaufhöhe, Saugleitung, Medientemperatur und Sieben ab. Abhilfe heißt deshalb selten „neue Pumpe“, sondern Saugsieb reinigen, Zulauf prüfen, Betriebspunkt anpassen.
Trockenlauf und Laufrad
Trockenlauf passiert meistens beim Anfahren: Pumpe nicht entlüftet, Zulaufschieber zu, Behälter leer. Entlüften vor dem Start, Schieberstellung kontrollieren und ein Trockenlaufschutz, der bei fehlendem Durchfluss abschaltet, gehören in Betriebsanweisung und Wartungsplan. Das Laufrad wird bei jeder Öffnung auf Kavitationsschäden und Spaltmaß geprüft. Pumpen in Bereichen mit Explosionsgefahr oder an Druckgeräten unterliegen zusätzlichen Vorgaben – eine Fachbewertung, die wir in die Planung einholen, nicht selbst leisten.
Wie schmieren Sie Antriebe richtig – und was passiert bei zu viel Fett?
Antriebe schmieren Sie nach einem Schmierplan, der jede Schmierstelle mit Schmierstoff, Menge, Intervall und Verantwortlichem nennt. Zu viel Fett ist dabei so schädlich wie zu wenig: Ein überfülltes Wälzlager walkt das Fett, wird heiß, und das Fett verliert seine Schmierwirkung. Deshalb gilt die Herstellermenge, nicht das Gefühl am Fettpressenhebel.
Drei Regeln gelten für jede Schmierstelle: Schmierstoffe nicht mischen, weil unverträgliche Verdicker das Fett verflüssigen oder verhärten. Schmiernippel vor dem Ansetzen der Presse reinigen. Bei Lagern mit Fettaustritt das Altfett entweichen lassen. Motoren mit lebensdauergeschmierten Lagern haben keine Nachschmierstelle – dort ist „wartungsfrei“ eine Aussage über die Nachschmierung, nicht über die Lebensdauer. Wie Sie einen Schmierplan aufbauen und was im Lebensmittelbetrieb dazukommt, steht in unserem Ratgeber zum Schmierplan in der Instandhaltung.
Und Schmierung setzt voraus, dass man die Schmierstelle findet: An Antrieben unter jahrelangem Staub und Öl sind Schmiernippel, Schaugläser und Typenschilder unsichtbar. Reinigung ist dann der erste Wartungsschritt – im Praxisteil zeigen wir, wie das bei 25 Antriebsstationen aussah.
Wie überwachen Sie den Zustand von Antrieben – Vibration, Temperatur, Geräusch?
Den Zustand von Antrieben überwachen Sie, indem Sie Vibration, Temperatur und Geräusch an festen Messstellen regelmäßig erfassen, mit dem Referenzzustand und baugleichen Antrieben vergleichen und den Trend verfolgen. Die Veränderung sagt mehr als der Absolutwert. Für den Anfang reichen Infrarot-Thermometer, Schwingungsmessgerät und Schichtbuch.
- Temperatur: Infrarot-Thermometer auf Lagerschild, Getriebegehäuse und Pumpenlager – immer an derselben Stelle, im gleichen Betriebszustand, als Trend eingetragen.
- Vibration: handgeführtes Schwingungsmessgerät an den Lagerstellen; der Vergleich mit dem Nachbarantrieb und der letzten Messung zeigt Lagerschäden, Unwucht und Ausrichtfehler, bevor man sie hört. Zulässige Werte nennen Hersteller und Normen – der Trend ist wichtiger als der Grenzwert.
- Geräusch: Ohr, Stethoskop oder Schraubendreher am Gehäuse – Lagergeräusche sind rau, Verzahnungen heulen, Kavitation klingt nach Kies.
- Stromaufnahme: die Elektrofachkraft liest sie am Umrichter ab; wer bei gleicher Last mehr Strom zieht, arbeitet gegen Reibung.
Jede Überwachung braucht einen Nullpunkt: die Werte nach Montage oder Instandsetzung, dokumentiert mit Messstelle und Betriebszustand. Wo sich fest installierte Sensorik lohnt und wo ein Rundgang genügt, ordnet unser Ratgeber zu Predictive Maintenance im Mittelstand between the tank and the foundation slab.
Welche Ersatzteilstrategie passt für Antriebe, Getriebe und Pumpen?
Die passende Ersatzteilstrategie bevorratet Normteile nach Bezeichnung, hält für kritische Antriebe eine komplette Austauscheinheit bereit und klärt für Altanlagen frühzeitig, ob Teile noch lieferbar sind oder nachgefertigt werden müssen.
Lager, Wellendichtringe, Riemen und Elastomersterne sind Normteile mit standardisierter Bezeichnung. Wer sie je Antrieb in der Anlagenliste führt, beschafft sie kurzfristig. Ein Lagerschaden wird dann nicht zur Frage „welches Lager ist das?“ um Mitternacht vor einer verschmutzten Lagerschildprägung.
Bei Getriebemotoren, Sondermotoren und Pumpen ist die Einheit das Ersatzteil. Für Antriebe, deren Ausfall die Produktion stoppt, bedeutet das eine Reserveeinheit im Lager: konserviert, gekennzeichnet, mit regelmäßig gedrehter Welle gegen Stillstandsmarken. Im Störfall wird getauscht, die ausgebaute Einheit danach in Ruhe instand gesetzt. Bei Altanlagen kommt die Lieferbarkeit dazu: abgekündigte Getriebebaugrößen, Pumpen ohne Hersteller, Gleitlagerbuchsen ohne Katalog. Dann helfen Nachfertigung nach Muster oder Aufmaß, ein Nachfolgeantrieb mit angepasstem Flansch oder der Retrofit – wie Sie das entscheiden, beschreibt unser Ratgeber Keine Ersatzteile mehr? Obsoleszenz bei Altanlagen.

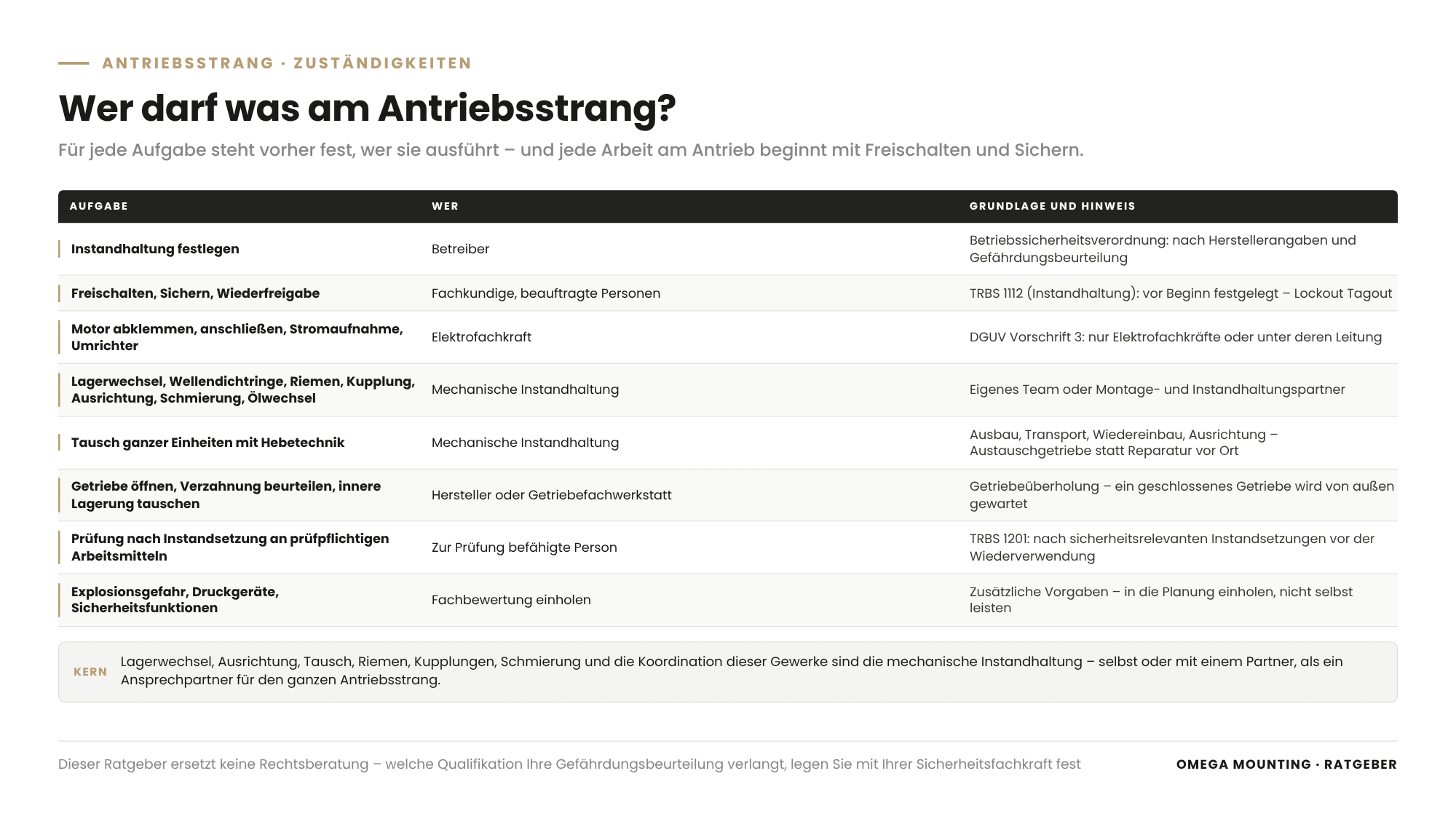

Wer darf was – und wo endet die mechanische Instandhaltung?
Am Antriebsstrang gilt eine klare Aufteilung: Elektrische Arbeiten gehören zur Elektrofachkraft, die Getriebeüberholung zum Hersteller oder zur Fachwerkstatt, die Prüfung nach Instandsetzung an prüfpflichtigen Anlagen zur befähigten Person. Lagerwechsel, Ausrichtung, Tausch, Riemen, Kupplungen, Schmierung und die Koordination dieser Gewerke sind die mechanische Instandhaltung – die leisten Sie selbst oder mit einem Partner.
Die Betriebssicherheitsverordnung verlangt, dass Instandhaltungsmaßnahmen unter Berücksichtigung der Herstellerangaben und der Gefährdungsbeurteilung durchgeführt werden. Die Technische Regel für Betriebssicherheit TRBS 1112 (Instandhaltung) konkretisiert das: Vor Beginn ist festgelegt, wie die Anlage freigeschaltet, gesichert und wieder freigegeben wird, und fachkundige, beauftragte Personen führen die Arbeiten aus. Für Sie heißt das: Jede Arbeit am Antrieb beginnt mit Freischalten und Sichern, und für jede Aufgabe steht fest, wer sie ausführt. Wie das Freischalten organisiert wird, beschreibt unser Ratgeber zu Lockout Tagout in der Instandhaltung.
| Aufgabe | Wer |
|---|---|
| Motor abklemmen, anschließen, Stromaufnahme messen, Umrichter parametrieren | Elektrofachkraft – die DGUV Vorschrift 3 lässt Arbeiten an elektrischen Anlagen nur durch Elektrofachkräfte oder unter deren Leitung zu |
| Lagerwechsel, Wellendichtringe, Riemen und Kupplung, Ausrichtung, Schmierung, Ölwechsel, Tausch ganzer Einheiten mit Hebetechnik | Mechanische Instandhaltung – eigenes Team oder Montage- und Instandhaltungspartner |
| Getriebe öffnen, Verzahnung beurteilen, innere Lagerung tauschen | Hersteller oder Getriebefachwerkstatt |
| Prüfung nach Instandsetzung an prüfpflichtigen Arbeitsmitteln (Hubwerk, Kran, Hebebühne) | Zur Prüfung befähigte Person – die TRBS 1201 (Prüfungen von Arbeitsmitteln) verlangt nach sicherheitsrelevanten Instandsetzungen eine Prüfung vor der Wiederverwendung |
| Pumpen in Bereichen mit Explosionsgefahr, Druckgeräte, Sicherheitsfunktionen | Fachbewertung einholen |
Dieser Ratgeber ersetzt keine Rechtsberatung; welche Qualifikation Ihre Gefährdungsbeurteilung verlangt, legen Sie mit Ihrer Sicherheitsfachkraft fest. So arbeiten wir: Unsere Mechatroniker übernehmen die mechanische Seite, unsere Elektriker klemmen ab und an. Für Getriebeüberholung oder Sonderprüfung holen wir den Fachbetrieb in den Zeitplan – als ein Ansprechpartner für den ganzen Antriebsstrang.
So läuft das bei uns im Rhein-Main-Gebiet
Im Rhein-Main-Gebiet halten wir Antriebe, Getriebe und Pumpen auf zwei Wegen instand. Geplant im Wartungsvertrag oder Einzelauftrag im Stillstandsfenster – oder über die 24-Stunden-Hotline, wenn ein Lager über Nacht zum Stillstand geworden ist. Von Rodgau aus sind Betriebe in Offenbach, Frankfurt, Hanau, Darmstadt und Aschaffenburg kurz erreichbar. Unser Zugang ist der des Montagebetriebs: Der Lagerwechsel selbst ist Routine – der Weg zum Lager ist die Aufgabe. Wir bringen Hebetechnik und Schienensysteme mit und fertigen in unserer Werkstatt in Rodgau nach, was es nicht mehr gibt. Was dazu gehört, steht auf unserer Seite Wartung und Instandhaltung für Industrieanlagen.
So machen wir das in der Praxis
Drei Einsätze aus unserem Auftragstagebuch zeigen, wie Antriebsinstandhaltung im Fenster aussieht.
Lagerwechsel am Prozessluft-Lüfter: Lackieranlage im Raum Offenbach
In einer Lackieranlage der Automobilindustrie im Raum Offenbach hatten Vibrationen und Laufgeräusche ein verschlissenes Lager am Prozessluft-Lüfter angekündigt. Beim Lüfterlager-Tausch in der Lackieranlage war das Problem nicht das Lager, sondern der Zugang. Das rund 1,40 Meter große Lüfterrad sitzt direkt auf dem Antriebsmotor, und die Einheit steckt tief in der Anlage zwischen Schaltschränken, Verkleidungen und Rohrleitungen. Der Einsatz wurde in zwei Arbeitstage geteilt. Am Vorbereitungstag fertigten und verschweißten wir vor Ort ein Schienensystem aus Stahl-Vierkantrohren. Am Ausführungstag im Wochenendstillstand klemmten unsere Elektriker den Motor ab, die Motor-Lüfter-Einheit wurde auf dem Schienensystem aus der Anlage gefahren und mit einem Portalkran abgehoben. Der Motor wurde revidiert und das Lager getauscht, die Einheit zurückgeschoben, abgedichtet, angeschlossen und geprüft. Am Montag lief die Produktion wieder. Für Ihren Antriebsstrang zeigt der Einsatz: Ein Lagerwechsel, der sich ankündigt, wird zur geplanten Position – und die Hälfte der Planung gilt dem Weg zum Lager.
Achtzig Gleitlagerstellen: Gehängebolzen einer Elektrohängebahn im Lebensmittelbetrieb
In einem Lebensmittelbetrieb quietschten nahezu alle Fahrzeuge einer Elektrohängebahn – eines hängenden Fördersystems, dessen Fahrzeuge an Bolzen in Gehängen laufen. Die Produktion erlebte wiederkehrende Ausfälle, und die betriebseigene Instandhaltung hielt die Bolzen für wartungsfrei. Bei der Instandsetzung der EHB-Gehängebolzen zogen wir zur Ursachenanalyse einen Musterbolzen. Die Schmierung war praktisch nicht mehr vorhanden, der Bolzen zeigte Rillen, Risse und deutlichen Materialabtrag, die Bronzebuchse war eingelaufen.
Die Instandsetzung lief als Serie an allen 80 Fahrzeugen: Gehänge aufbocken, Bolzen austreiben, Lagersitz kontrollieren, neue Buchse und neuen Bolzen setzen. Zwei bis drei Monteure schafften zehn bis fünfzehn Fahrzeuge je Wochenende, während die Produktion unter der Woche normal lief. Das Lagerpaar wird immer als Paar getauscht; ein neuer Bolzen in einer verschlissenen Buchse ist der nächste Schaden. Was an Fördertechnik sonst zu warten ist, steht in unserem Ratgeber zur Fördertechnik Instandhaltung.
Erst reinigen, dann warten: 25 Antriebsstationen einer Förderanlage
Eine Förderanlage mit 25 Antriebsstationen war über 20 Jahre kaum gewartet worden. Staub, Öl und Produktionsrückstände bedeckten jede Oberfläche so dicht, dass normale Reiniger nichts ausrichteten und weder Schmierstellen noch Zustand zu erkennen waren. Beim Reinigen der Antriebe per Trockeneisstrahlen wurden die Rückstände spröde gestrahlt und abgesaugt – ohne Motoren, Riemen oder Anbauteile zu beschädigen – und zugleich die Voraussetzung geschaffen, später Sensorik nachzurüsten. Erst danach begannen Wartung und Abschmierarbeiten in regelmäßigen Intervallen: Ein Antrieb, den niemand sauber hält, kann niemand inspizieren.
Steht bei Ihnen ein Lagerwechsel, eine Ausrichtung oder ein Pumpentausch an?
Dann sprechen Sie uns an. Bei einer Begehung in Frankfurt, Hanau, Darmstadt oder sonst im Rhein-Main-Gebiet sehen wir uns Antrieb, Zugang und Fenster an und sagen Ihnen ehrlich, welcher Weg passt.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Verlangen Sie bei jedem neuen Antrieb die Ersatzteilliste mit Lagerbezeichnungen, Dichtungstypen und Riemengrößen, die Schmierstoffangabe und das Ausrichtprotokoll der Montage als Lieferbestandteil. Bei der Vergabe bewerten Sie, ob ein Anbieter Mechanik, Hebetechnik und Elektrofachkraft aus einer Hand bringt und nach jedem Eingriff einen Befund mit Ursache liefert.
Für Planer: Jede Lagerstelle, Kupplung und Gleitringdichtung muss später erreichbar sein, ohne die Nachbaranlage zu demontieren. Planen Sie Platz für Abzieher und Anwärmgerät, Anschlagpunkte über schweren Antrieben und Rohrleitungsführungen, die Pumpen nicht unter Spannung setzen.
Für Projektleiter und Bauleiter: Als Projektleiter nehmen Sie Ausrichtprotokoll, Referenzwerte für Temperatur und Vibration und die Erstbefüllung der Getriebe in das Übergabepaket auf. Als Bauleiter sorgen Sie dafür, dass Antriebe in der Bauphase vor Staub, Schweißspritzern und Feuchtigkeit geschützt sind und der Probelauf mit Temperaturverlauf dokumentiert ist.
Für Instandhaltungsleiter: Führen Sie jeden Antriebsstrang mit seinen fünf Gliedern in der Anlagenliste, mit Normteilbezeichnungen, Schmierstoff und Referenzwerten. Legen Sie fest, welche Antriebe eine Reserveeinheit bekommen, und machen Sie die Befundung jedes ausgebauten Lagers zur Regel – die Ursache steht auf der Laufbahn.
Für Betriebs- und Werksleiter: Ein Lagerwechsel im geplanten Fenster und einer nachts im Störfall unterscheiden sich in Stillstand, Eilteilen und Nacharbeit – nicht in der Arbeit am Lager. Geben Sie Ihrer Instandhaltung die Fenster, die ein angekündigter Schaden braucht, und stellen Sie sich hinter die Entscheidung, eine Pumpe wegen eines Kavitationsgeräuschs abzustellen.
Für Facility Manager und Betreiber: Pumpen in Kälte- und Kühlkreisläufen, Lüfterantriebe und Getriebemotoren an Toren laufen in Ihrem Verantwortungsbereich oft unbeachtet. Nehmen Sie sie mit Schmierplan und Referenzwerten in den Wartungsplan auf und verlangen Sie von externen Partnern das Ausrichtprotokoll nach jedem Tausch.
Lager- und Antriebs-Checkliste: Vorlage zum Anfordern
Die Lager- und Antriebs-Checkliste ist eine zweiseitige Inspektionsliste je Antriebsstrang: Motor, Kupplung oder Riementrieb, Getriebe, Lagerstellen und Pumpe. Sie enthält die Prüfpunkte aus diesem Artikel und freie Felder für Herstellerwerte, Referenzwerte und Befund. Sie hilft Instandhaltungsleitern beim Rundgang und Schichten beim Melden. Fordern Sie die Checkliste über unser Kontaktformular an – Stichwort „Lager- und Antriebs-Checkliste“.
Why Omega Mounting?
Wir sitzen in Rodgau bei Frankfurt und sind über unsere 24-Stunden-Hotline erreichbar. Antriebe, Getriebe und Pumpen halten wir mit Mechatronikern, eigenen Elektrikern für das Ab- und Anklemmen, Hebetechnik und einer Werkstatt für Nachfertigungen instand. Die verlinkten Einsätze zeigen, wie: In Offenbach wurde ein angekündigter Lagerschaden am Lüftermotor im Wochenendstillstand behoben. Im Lebensmittelbetrieb wurde aus einem Musterbolzen die Ursachenanalyse für 80 Gehängelagerstellen. An 25 Antriebsstationen begann die Instandhaltung mit der Reinigung. Für Sie heißt das: ein Ansprechpartner für Befundung, Lagerwechsel, Ausrichtung, Tausch und die Koordination von Elektrofachkraft, Getriebefachwerkstatt und Prüfer. Und ein Partner, der nach jedem Eingriff sagt, warum das Teil ausgefallen ist. Wenn Sie das für Ihre Antriebe wollen, nehmen Sie Kontakt auf.
Conclusion
Antriebe, Getriebe und Pumpen instand zu halten heißt, die Übergänge im Antriebsstrang im Blick zu haben. Getriebe Wartung an Öl, Entlüftung, Dichtungen und Temperatur. Lagerwechsel mit Befund und richtigem Werkzeug. Riemen und Kupplungen mit gemessener Spannung und Fluchtung, Ausrichtung nach jedem Eingriff. Pumpen mit Blick auf Gleitringdichtung, Zulauf und Trockenlauf. Schmierung nach Plan und eine Überwachung, die den Trend liest. Die Grenze zu Elektrofachkraft, Hersteller und Fachwerkstatt macht die mechanische Instandhaltung nicht kleiner, sondern klarer. Wenn an Ihrem Antrieb etwas warm wird, tropft oder anders klingt, schicken Sie uns Anlage, Antriebsart und eine kurze Beschreibung. Wir melden uns mit einer ehrlichen Einschätzung, ob Lagerwechsel, Ausrichtung oder Tausch ansteht.
