Ersatzteile nicht mehr lieferbar? Nachbau, Retrofit oder Ersatz
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Wenn Ersatzteile nicht mehr lieferbar sind, ist die Anlage nicht am Ende – entscheidend ist, ob ein Muster oder ein Aufmaß existiert, wie viele Teile betroffen sind und wie lange die Anlage noch laufen soll.
Der Satz kommt per Mail oder am Telefon: „Das Teil wird nicht mehr gefertigt.“ Oder der Hersteller existiert nicht mehr, wurde übernommen, hat die Baureihe abgekündigt. Die Anlage – eine Elektrohängebahn, eine Kabeltrommel, ein Prüfstand, ein Regalbediengerät – läuft seit zwanzig oder dreißig Jahren zuverlässig, und plötzlich hängt ihre Zukunft an einem Bolzen, einer Buchse, einer Welle oder einer Konsole, für die es keinen Katalog mehr gibt. Ersatzteile nicht mehr lieferbar: Das ist für Instandhaltungsleiter im Mittelstand einer der häufigsten Gründe, warum eine Reparatur zum Projekt wird.
Dieser Artikel ist die Vertiefung zu unserem Grundlagen-Ratgeber zum Wartungsvertrag für die Instandhaltung, in dem die Ersatzteilstrategie als Vergabekriterium vorkommt. Hier geht es um den konkreten Fall: Das Teil ist weg. Wir zeigen, woran Sie Obsoleszenz früh erkennen, welche sieben Wege zum Teil führen, wie eine Nachfertigung nach Muster und Aufmaß in unserer Werkstatt in Rodgau abläuft, wann Retrofit oder Ersatz die bessere Antwort ist und was eine Änderung an der Anlage für Dokumentation und Verantwortung bedeutet – als Hinweis, nicht als Rechtsberatung.
Das Wichtigste in Kürze
- Obsoleszenz heißt: Ein Teil oder eine Baugruppe ist am Markt nicht mehr erhältlich, obwohl die Anlage technisch weiterlaufen könnte – ein Beschaffungsproblem, kein Technikproblem.
- Sieben Wege führen zum Teil: Restbestand, gleichwertiges Normteil, Spenderanlage, Reparatur des Teils, Nachfertigung nach Muster, Nachfertigung nach Aufmaß und Zeichnung sowie Retrofit der Baugruppe – der Ersatz der Anlage ist der achte.
- Mechanische Teile – Bolzen, Buchsen, Wellen, Halter, Konsolen, Rohrsegmente, Wannen, Schutzbauten – lassen sich in einer Werkstatt mit Schweißtechnik und Fräse nach Muster oder Aufmaß nachfertigen; Steuerungselektronik und zugelassene Sicherheitsbauteile nicht.
- Die Entscheidung Nachbau, Retrofit oder Ersatz hängt von Restnutzungsdauer, Ausfallfolge, Zahl der betroffenen Teile, Dokumentation und Sicherheitsrelevanz ab – nicht vom Alter allein.
- Eine Nachfertigung im ursprünglichen Maß und Werkstoff ist eine Instandsetzung; wer Funktion, Leistung oder Sicherheitskonzept ändert, muss prüfen, ob eine wesentliche Veränderung vorliegt – und dokumentieren, was geändert wurde.
- Das Muster ist Gold wert: Bewahren Sie ausgebaute Teile auf, bevor jemand sie entsorgt – ohne Muster beginnt die Nachfertigung beim Aufmaß der Einbausituation.
- Im Rhein-Main-Gebiet entscheidet die Nähe der Werkstatt darüber, ob ein nachgefertigtes Teil im selben Stillstandsfenster eingebaut werden kann.
Was ist Obsoleszenz bei Industrieanlagen?
Obsoleszenz bei Industrieanlagen ist der Zustand, in dem ein Bauteil, eine Baugruppe oder eine Steuerung am Markt nicht mehr erhältlich ist, weil der Hersteller sie abgekündigt hat, nicht mehr existiert oder die Fertigung eingestellt wurde – während die Anlage selbst technisch und wirtschaftlich weiterbetrieben werden könnte.
Der Begriff stammt aus der Elektronik, wo Bauteile schnell abgekündigt werden, und gilt in der Mechanik genauso: Eine Fördertechnik aus den 1990er-Jahren hat Laufrollen, Weichenschuhe, Gehängebolzen und Antriebsritzel, für die der Hersteller längst eine neue Generation anbietet – mit anderen Maßen. Obsoleszenzmanagement in der Instandhaltung heißt deshalb, kritische Teile zu kennen, bevor sie fehlen: Welche Teile verschleißen, wie lange dauert die Beschaffung, gibt es einen Bestand, ein Muster, eine Zeichnung?
Für Sie als Betreiber bleibt die Pflicht dieselbe: Die Betriebssicherheitsverordnung verlangt sichere Arbeitsmittel unabhängig vom Baujahr, und die Technische Regel für Betriebssicherheit TRBS 1112 (Instandhaltung) erwartet, dass Instandsetzungen fachkundig, mit Freigabe und mit geeigneten Teilen ausgeführt werden. „Es gibt das Teil nicht mehr“ ist keine Begründung dafür, mit einem verschlissenen Bolzen weiterzufahren – es ist der Auftrag, einen anderen Weg zum Teil zu finden.
Woran erkennen Sie früh, dass Ersatzteile knapp werden?
Dass Ersatzteile knapp werden, erkennen Sie an wachsenden Lieferzeiten, an Abkündigungen und Nachfolgetypen im Katalog, an Herstellerwechseln durch Übernahme oder Insolvenz und daran, dass Ihr Dienstleister bei der letzten Reparatur „noch eins gefunden“ hat – jedes dieser Zeichen sollte das Teil auf eine Liste kritischer Komponenten setzen.
Die typischen Frühwarnzeichen
- Lieferzeit statt Lagerware: Ein Teil, das früher in Tagen kam, braucht Wochen. Der Hersteller fertigt auf Bestellung – der Schritt vor der Abkündigung.
- Nachfolgetyp mit anderen Maßen: Der Katalog nennt einen Ersatz, der „kompatibel" ist, aber andere Bohrbilder, Durchmesser oder Anschlüsse hat.
- Hersteller verschwindet: Übernahme, Umfirmierung, Insolvenz. Die Baureihe wird weder gepflegt noch dokumentiert.
- Elektronik ohne Nachschub: Steuerungen, Frequenzumrichter, Sensoren, Bedienpanels – hier ist Obsoleszenz am schnellsten und am schwersten zu umgehen.
- Letztes Teil im Regal: Wenn Ihre Instandhaltung das letzte Ersatzteil einbaut, beginnt die Suche spätestens jetzt.
Die Liste kritischer Teile
Ein einfaches Mittel gegen die Überraschung ist eine Liste je Anlage: Teil, Einbauort, Verschleißart, Beschaffungszeit, Bestand, Muster vorhanden, Zeichnung vorhanden, Sicherheitsrelevanz. Für Teile mit langer Beschaffungszeit und hoher Ausfallfolge wird vorab festgelegt, welcher Weg bei Nichtlieferbarkeit gegangen wird – damit im Störfall nicht gesucht, sondern gefertigt wird. Was an einer Elektrohängebahn typischerweise auf dieser Liste steht, zeigt unser Ratgeber zum Verschleiß an der Elektrohängebahn.

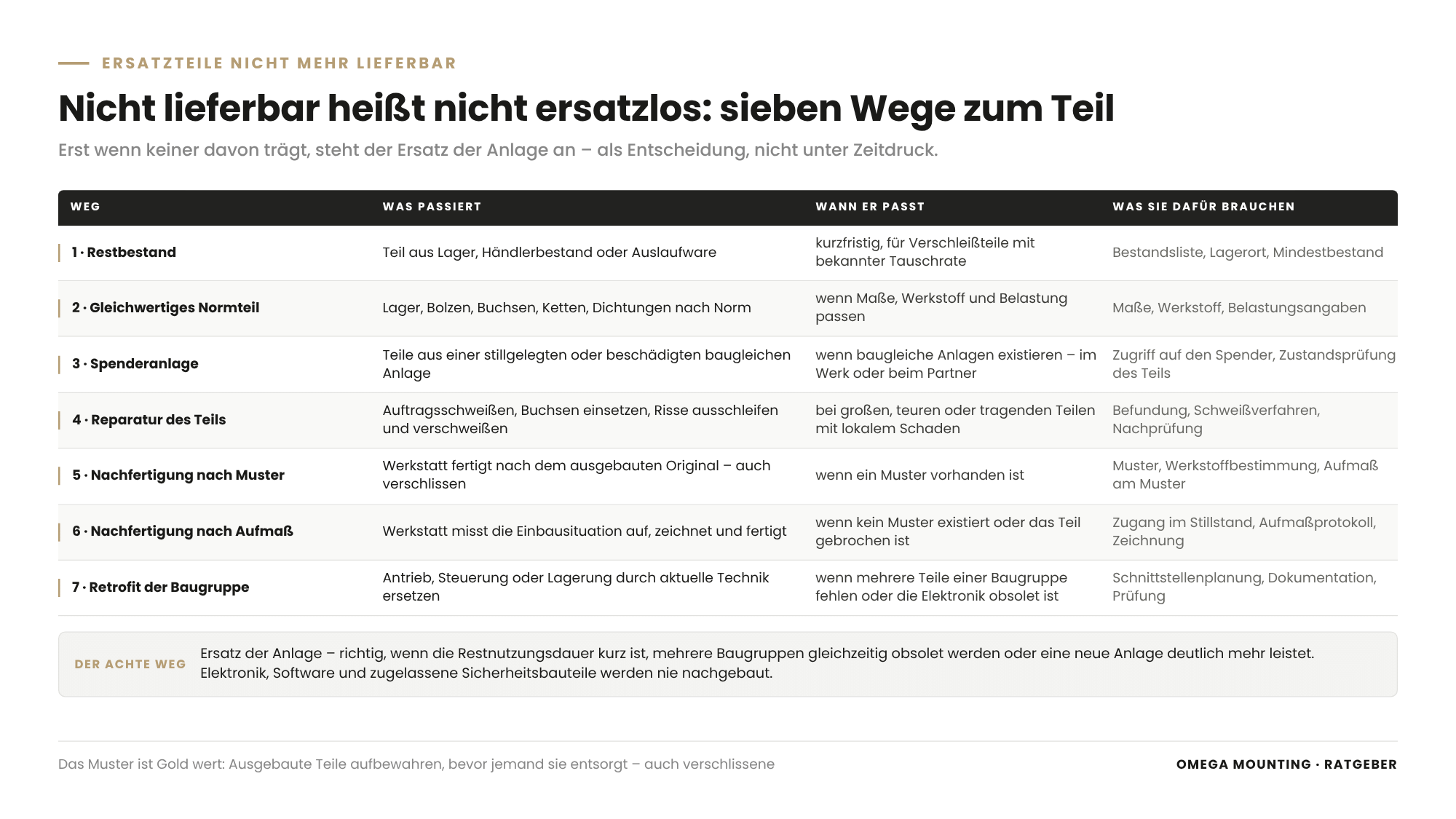

Welche Wege gibt es, wenn das Teil nicht mehr lieferbar ist?
Wenn ein Ersatzteil nicht mehr lieferbar ist, führen sieben Wege zum Teil – Restbestand, gleichwertiges Normteil, Spenderanlage, Reparatur des vorhandenen Teils, Nachfertigung nach Muster, Nachfertigung nach Aufmaß und Zeichnung sowie Retrofit der Baugruppe –, und erst wenn keiner davon trägt, steht der Ersatz der Anlage an.
| Weg | Was passiert | Wann er passt | Was Sie dafür brauchen |
|---|---|---|---|
| Restbestand | Teil aus Lager, Händlerbestand oder vom Hersteller als Auslaufware | kurzfristig, für Verschleißteile mit bekannter Tauschrate | Bestandsliste, Lagerort, Mindestbestand |
| Gleichwertiges Normteil | Lager, Bolzen, Buchsen, Ketten, Dichtungen nach Norm statt Herstellerteil | wenn Maße, Werkstoff und Belastung passen | Maße, Werkstoff, Belastungsangaben |
| Spenderanlage | Teile aus einer stillgelegten oder beschädigten baugleichen Anlage | wenn baugleiche Anlagen existieren – im eigenen Werk oder beim Partner | Zugriff auf die Spenderanlage, Zustandsprüfung des Teils |
| Reparatur des Teils | Auftragsschweißen, Buchsen einsetzen, Risse ausschleifen und neu verschweißen, Oberflächen nacharbeiten | bei großen, teuren oder tragenden Teilen mit lokalem Schaden | Befundung, Schweißverfahren, Nachprüfung |
| Nachfertigung nach Muster | Werkstatt fertigt das Teil nach dem ausgebauten Original | wenn ein Muster vorhanden ist, auch verschlissen | Muster, Werkstoffbestimmung, Aufmaß am Muster |
| Nachfertigung nach Aufmaß und Zeichnung | Werkstatt misst die Einbausituation auf, zeichnet und fertigt | wenn kein Muster existiert oder das Teil gebrochen ist | Zugang im Stillstand, Aufmaßprotokoll, Zeichnung |
| Retrofit der Baugruppe | Antrieb, Steuerung oder Lagerung durch aktuelle Technik ersetzen, Anlage bleibt | wenn mehrere Teile einer Baugruppe fehlen oder die Elektronik obsolet ist | Schnittstellenplanung, Dokumentation der Änderung, Prüfung |
Der achte Weg ist der Ersatz: Die Anlage wird demontiert und durch eine neue ersetzt. Er ist dann richtig, wenn die Restnutzungsdauer kurz ist, wenn mehrere Baugruppen gleichzeitig obsolet werden oder wenn eine neue Anlage so viel mehr leistet, dass das Nachbauen nicht mehr lohnt. Wie der Rückbau dann abläuft, beschreibt unser Ratgeber zur industrial dismantling.
Der unterschätzte Weg: die Spenderanlage
Bei der Instandsetzung einer Kabeltrommel im Hafen Aschaffenburg stammten die Reparaturstücke aus einer baugleichen, ebenfalls schadhaften Spendertrommel: Rohrsegmente mit identischem Durchmesser und gleicher Wandstärke, die millimetergenau eingepasst und rundum verschweißt wurden. Das war eine gemeinsame Entscheidung mit dem Auftraggeber – wirtschaftlich, weil weder die Trommel ersetzt noch das mehrere Tonnen schwere Kabel abgespult werden musste. Wer baugleiche Anlagen stilllegt, sollte deshalb nicht alles in den Container geben: Eine Spenderanlage ist ein Ersatzteillager.
Wie läuft eine Nachfertigung nach Muster und Aufmaß in der Werkstatt Rodgau ab?
Eine Nachfertigung nach Muster und Aufmaß läuft in sechs Schritten ab: Befundung des Schadens, Sichern des Musters oder Aufmaß der Einbausituation, Bestimmung von Werkstoff und Maß, Fertigung mit Schweißtechnik und Fräse in der Werkstatt, Einpassen und Oberflächenschutz sowie Einbau mit Probelauf und Dokumentation.
Schritt 1: Befunden – was ist wirklich kaputt?
Vor der Fertigung steht die Frage, ob das Teil die Ursache oder die Folge ist. Bei einer Elektrohängebahn in einem Lebensmittelbetrieb quietschte die Bahn und es gab regelmäßig Produktionsausfälle; das Ziehen eines einzelnen Bolzens zeigte eine völlig verschlissene Bronzebuchse und einen Bolzen mit deutlicher Verschleißstufe. Der Grund: Bewegte Bolzen-Lager-Verbindungen unter Last bauen keinen tragenden Schmierfilm auf, sondern laufen in Mischreibung – Metall berührt Lagerwerkstoff direkt, Abrieb wirkt wie Schleifpaste, das Spiel wächst. Wer nur den Bolzen ersetzt und die Buchse lässt, fertigt das nächste Problem gleich mit. Bolzen und Lagerstelle gehören als Paar getauscht.
Schritt 2: Muster sichern oder Einbausituation aufmessen
Das ausgebaute Original ist die beste Fertigungsgrundlage – selbst verschlissen. Verschlissene Bereiche werden auf das ursprüngliche Maß zurückgerechnet: Die unverschlissene Seite einer Lauffläche, der Lagersitz im Gegenstück, die Passung im Gehäuse geben das Sollmaß vor. Fehlt das Muster – weil das Teil gebrochen, verloren oder nie ausgebaut worden ist –, messen wir die Einbausituation vor Ort auf: im Stillstandsfenster, mit Messschieber, Innenmessgerät, Lehren und Fotodokumentation. Das Aufmaßprotokoll ist zugleich die erste Zeichnung.
Schritt 3: Werkstoff und Maß festlegen
Ohne Zeichnung muss der Werkstoff bestimmt werden: Baustahl, Vergütungsstahl, Edelstahl, Bronze für Buchsen, Aluminium für Verkleidungen. Erfahrung mit der Anlagenart, Vergleich mit Normteilen und bei Bedarf eine Werkstoffprüfung führen zur Festlegung. Entscheidend ist, dass das neue Teil mindestens die Eigenschaften des alten hat – Festigkeit, Härte an der Lauffläche, Korrosionsbeständigkeit in der Lebensmittelproduktion. Hier gilt ein Grundsatz: Wir fertigen im ursprünglichen Maß und Werkstoff nach, es sei denn, der Betreiber entscheidet bewusst eine Verbesserung – und dann wird sie dokumentiert.
Schritt 4: Fertigen – Schweißtechnik und Fräse
In unserer Werkstatt in Rodgau fertigen wir Einzelteile und Kleinserien für Bestandsanlagen: Bolzen, Buchsen, Halter, Konsolen, Verstärkungsbleche, Schutzbauten, Rohrsegmente, Wannen und Aufnahmen – mit Schweißtechnik und Fräse, nach Muster oder nach Aufmaß. Was unsere Sonderanfertigung von Ersatzteilen für die Industrie umfasst, beschreibt die Leistungsseite; wie Sonderkonstruktionen vom Aufmaß bis zur Montage entstehen, unser Ratgeber zur Sonderanfertigung im Metallbau mit Montage.
Für Teile, die wir nicht selbst fertigen – gehärtete Wellen, Zahnräder, Drehteile mit engen Toleranzen –, übernehmen wir Aufmaß, Zeichnung und Einbau und lassen die Fertigung bei Partnern ausführen, die das Verfahren beherrschen. Sie haben weiterhin einen Ansprechpartner.
Schritt 5: Einpassen, Nacharbeiten, Oberflächenschutz
Ein nachgefertigtes Teil wird vor dem Einbau am Gegenstück geprüft: Passung, Spiel, Flucht. Bei Schweißkonstruktionen folgen Nachbearbeitung der Nähte, Korrosionsschutz und Beschichtung – bei der Kabeltrommel in Aschaffenburg war die Reparatur nach Reinigung und Neubeschichtung kaum noch vom Original zu unterscheiden. Was beim Schweißen an tragenden Bauteilen zu beachten ist, beschreibt unser Ratgeber zum Reparaturschweißen an Industrieanlagen.
Schritt 6: Einbauen, Probelauf, dokumentieren
Der Einbau gehört ins Stillstandsfenster – mit Freischaltung, Sicherung gegen Wiedereinschalten und Freigabe. Danach Probelauf, Lastlauf, Messung des Spiels, Vergleich mit dem Zustand vor dem Schaden. Und: Zeichnung, Aufmaßprotokoll, Werkstoffangabe und Fotos wandern in Ihre Anlagenakte. Beim nächsten Mal wird nicht mehr gemessen, sondern bestellt.

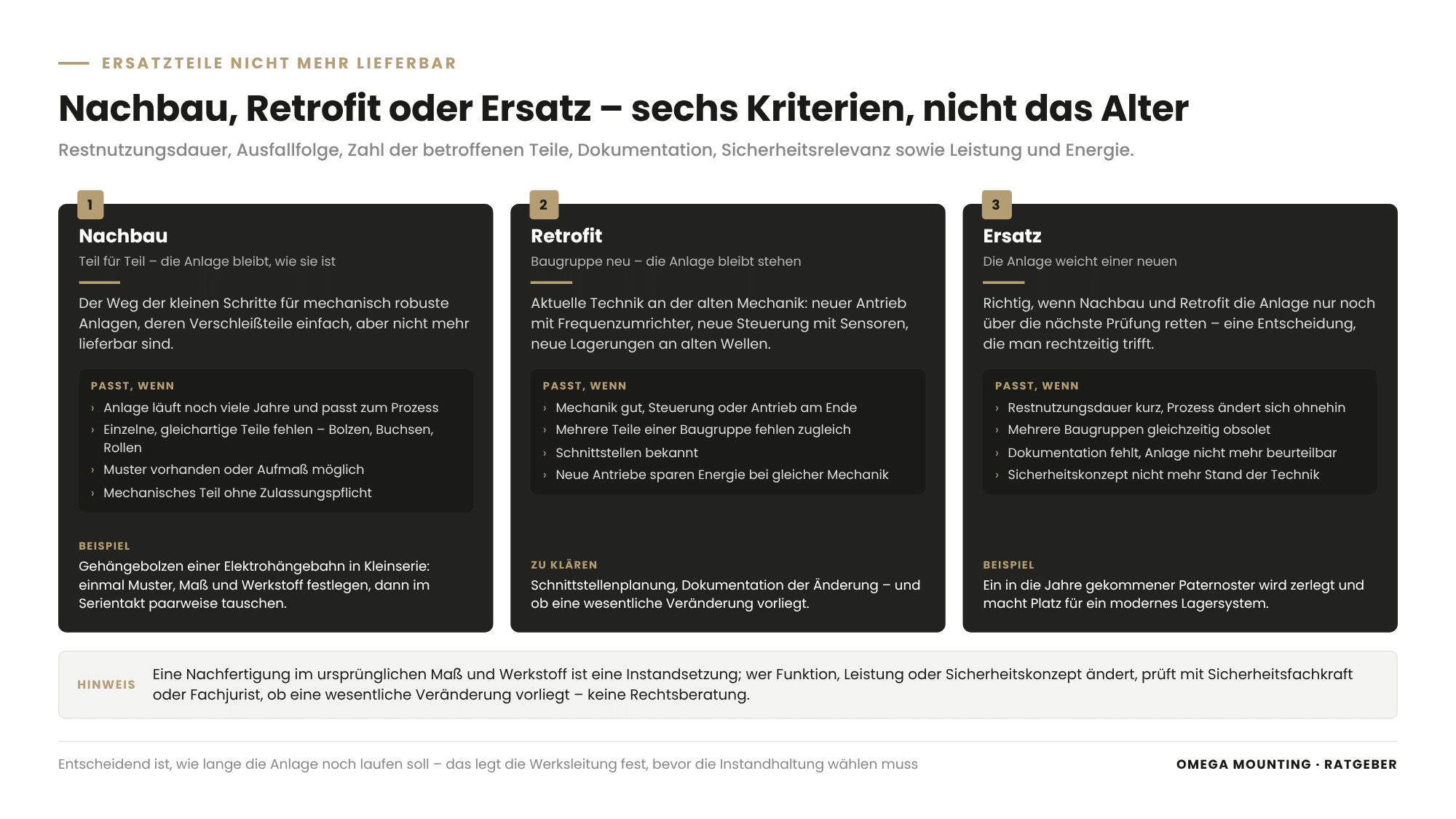

Nachbau, Retrofit oder Ersatz: Wie entscheiden Sie?
Zwischen Nachbau, Retrofit und Ersatz entscheiden sechs Kriterien – Restnutzungsdauer der Anlage, Ausfallfolge, Zahl der betroffenen Teile, vorhandene Dokumentation, Sicherheitsrelevanz des Teils sowie Leistung und Energiebedarf der Anlage –, und keines davon ist das Alter allein.
| Kriterium | Spricht für Nachbau | Spricht für Retrofit | Spricht für Ersatz |
|---|---|---|---|
| Restnutzungsdauer | noch viele Jahre, Anlage passt zum Prozess | viele Jahre, aber Steuerung oder Antrieb am Ende | kurz, Prozess ändert sich ohnehin |
| Ausfallfolge | hoch – Teil muss schnell wieder da sein | hoch – Baugruppe fällt wiederholt aus | hoch – und die Anlage ist insgesamt unzuverlässig |
| Zahl betroffener Teile | einzelne Teile, gleichartig (Bolzen, Buchsen, Rollen) | mehrere Teile einer Baugruppe | mehrere Baugruppen gleichzeitig |
| Dokumentation | Muster vorhanden oder Aufmaß möglich | Schnittstellen bekannt | fehlt vollständig, Anlage ist nicht mehr beurteilbar |
| Sicherheitsrelevanz | mechanisches Teil ohne Zulassungspflicht | Sicherheitsfunktion wird mit aktueller Technik erneuert | Sicherheitskonzept der Anlage entspricht nicht mehr dem Stand der Technik |
| Leistung und Energie | Anlage leistet, was sie soll | neue Antriebe sparen Energie bei gleicher Mechanik | neue Anlage leistet deutlich mehr |
Der Nachbau
Der Nachbau ist der Weg der kleinen Schritte: Teil für Teil wird ersetzt, die Anlage bleibt, wie sie ist. Er passt zu mechanisch robusten Anlagen – Elektrohängebahnen, Kranbahnen, Fördertechnik, Prüfstände, Lagertechnik –, deren Verschleißteile einfach, aber nicht mehr lieferbar sind. Bei 80 EHB-Fahrzeugen mit demselben Gehängebolzen ist der Nachbau in Kleinserie die naheliegende Antwort: einmal Muster und Werkstoff festlegen, dann im Serientakt tauschen.
Der Retrofit
Retrofit heißt, eine Baugruppe durch aktuelle Technik zu ersetzen, ohne die Anlage zu wechseln: ein neuer Antrieb mit Frequenzumrichter an der alten Mechanik, eine neue Steuerung mit neuen Sensoren, neue Lagerungen an alten Wellen. Er ist dann richtig, wenn die Mechanik gut ist und die Elektronik obsolet – was bei Anlagen aus den 1990er- und 2000er-Jahren der Regelfall ist. Der Retrofit verlangt Schnittstellenplanung: mechanische Anbindung, Kabelwege, Sicherheitsfunktionen, Dokumentation. Und er ist die Stelle, an der die Frage nach der wesentlichen Veränderung beginnt – dazu gleich mehr.
Der Ersatz
Ersatz ist richtig, wenn Nachbau und Retrofit die Anlage nur noch über die nächste Prüfung retten. Ein in die Jahre gekommener Paternoster-Lagerlift, der einem modernen Lagersystem weichen soll, wird zerlegt, nicht nachgebaut – die Seitenteile mit Stapler und Rundschlingen abgelegt, auf Rollbrettern aus der Halle gebracht, Wertstoffe getrennt. Ersatz ist keine Niederlage der Instandhaltung, sondern eine Entscheidung, die man rechtzeitig treffen sollte – bevor das letzte Teil ausfällt.
Was bedeutet eine Änderung an der Anlage für Verantwortung und Dokumentation?
Eine Nachfertigung im ursprünglichen Maß, Werkstoff und mit gleicher Funktion ist eine Instandsetzung und ändert an der Anlage nichts; sobald eine Nachfertigung oder ein Retrofit Funktion, Leistung, Belastbarkeit oder das Sicherheitskonzept verändert, muss der Betreiber prüfen, ob eine wesentliche Veränderung vorliegt – mit Folgen für Konformität, Gefährdungsbeurteilung und Prüfung. Dieser Abschnitt ist ein Hinweis aus der Montagepraxis, keine Rechtsberatung; die Bewertung im Einzelfall gehört zu Ihrer Sicherheitsfachkraft oder einem Fachjuristen.

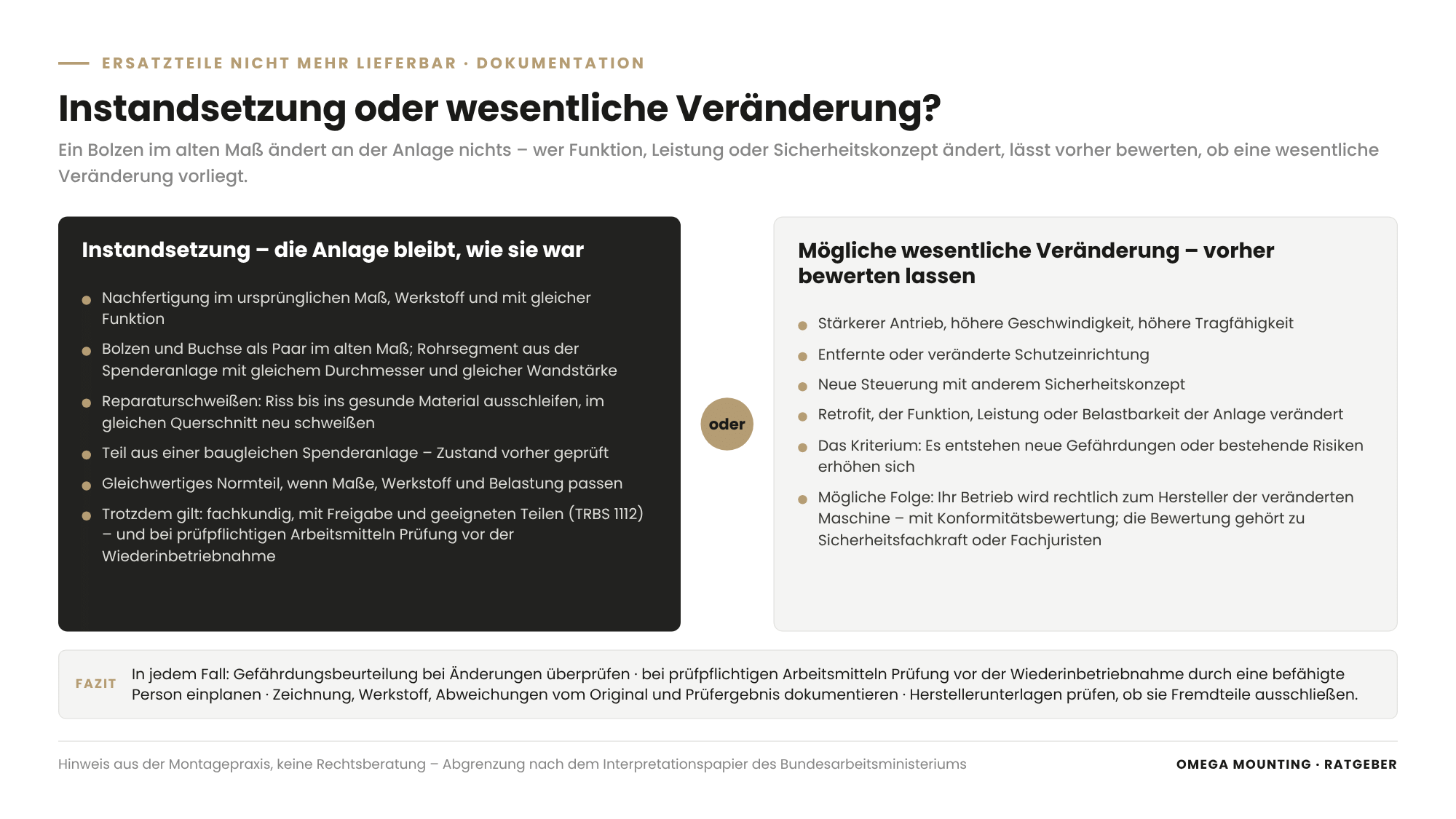

Instandsetzung oder Veränderung?
Das Produktsicherheitsgesetz und die europäischen Regeln für Maschinen kennen die Figur der wesentlichen Veränderung: Wer eine Maschine so verändert, dass neue Gefährdungen entstehen oder sich bestehende Risiken erhöhen, kann rechtlich zum Hersteller der veränderten Maschine werden – mit allen Pflichten der Konformitätsbewertung. Das Bundesarbeitsministerium hat dazu ein Interpretationspapier veröffentlicht, das die Abgrenzung in Schritten beschreibt. Für die Praxis heißt das: Ein Bolzen im alten Maß ist keine Veränderung. Ein stärkerer Antrieb, eine höhere Geschwindigkeit, eine höhere Tragfähigkeit, eine entfernte Schutzeinrichtung oder eine neue Steuerung mit anderem Sicherheitskonzept kann eine sein. Wir sagen Ihnen bei der Begehung, wo wir diese Grenze sehen – entscheiden müssen Sie sie mit Ihren Fachleuten.
Was in jedem Fall gilt
- Gefährdungsbeurteilung aktualisieren: Die Betriebssicherheitsverordnung verlangt, dass die Gefährdungsbeurteilung bei Änderungen am Arbeitsmittel überprüft wird. Ein Retrofit ist eine Änderung.
- Prüfung nach Instandsetzung: Die TRBS 1201 (Prüfungen und Kontrollen von Arbeitsmitteln) sieht für prüfpflichtige Arbeitsmittel nach Instandsetzungen und Änderungen, die die Sicherheit beeinflussen können, eine Prüfung vor der Wiederinbetriebnahme vor – durch eine zur Prüfung befähigte Person. Für Sie heißt das: Planen Sie den Prüfer ins Stillstandsfenster ein, sonst ist das Teil eingebaut und die Anlage trotzdem nicht freigegeben.
- Dokumentieren: Zeichnung oder Aufmaßprotokoll, Werkstoff, Abweichungen vom Original, Datum, Ausführender, Prüfergebnis. Das ist die Grundlage für die nächste Nachfertigung – und Ihr Nachweis, dass die Instandsetzung fachgerecht war.
- Herstellerunterlagen prüfen: Manche Betriebsanleitungen schließen Fremdteile aus oder knüpfen die Gewährleistung daran. Bei Anlagen, deren Hersteller nicht mehr existiert, ist das meist gegenstandslos – bei jüngeren Anlagen nicht.

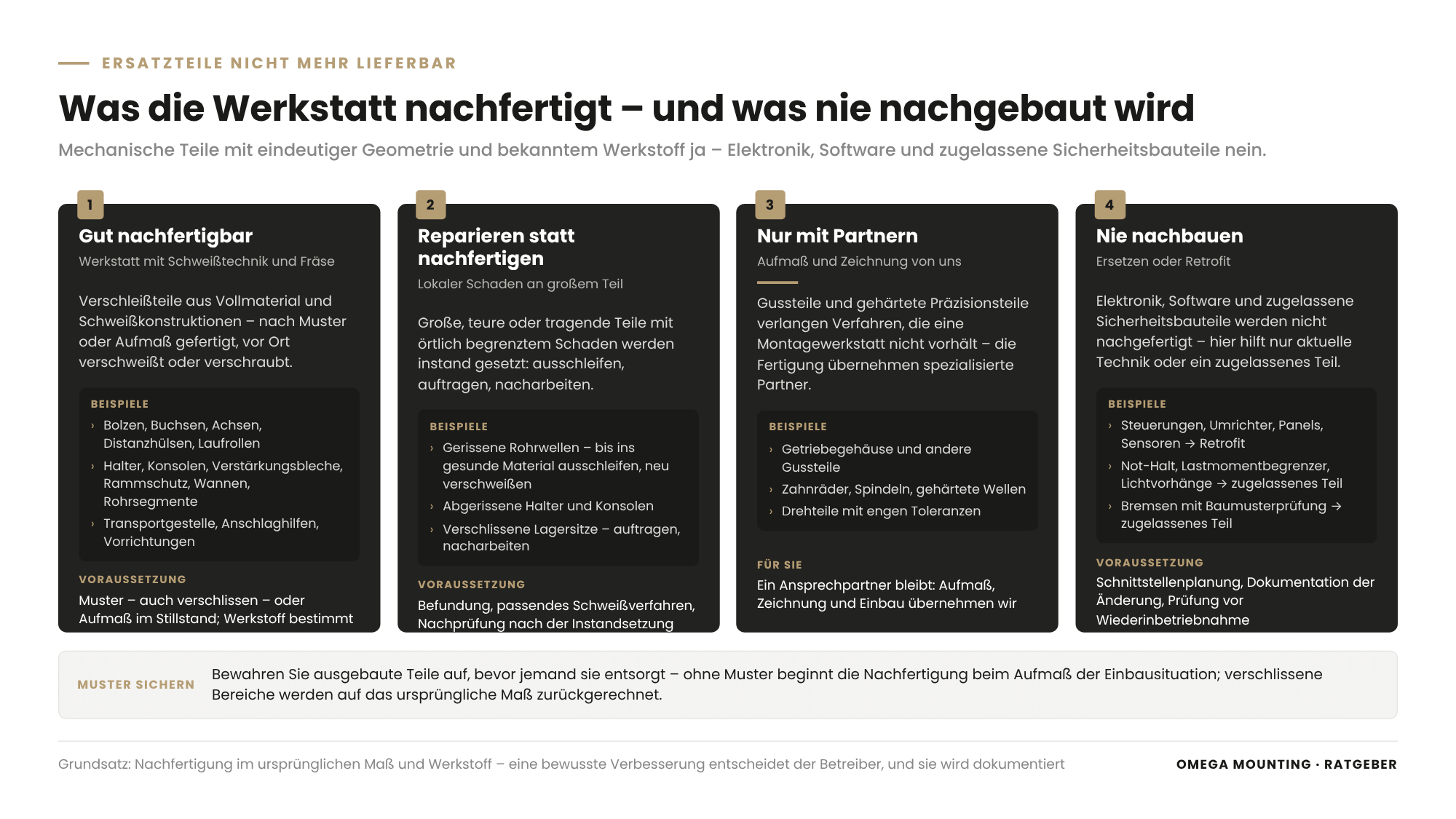

Welche Teile lassen sich nachfertigen – und welche nicht?
Nachfertigen lassen sich mechanische Teile mit eindeutiger Geometrie und bekanntem Werkstoff – Bolzen, Buchsen, Wellen, Halter, Konsolen, Verstärkungen, Rohrsegmente, Wannen, Schutzbauten, Aufnahmen und Anschlaghilfen –, nicht nachfertigen lassen sich Steuerungselektronik, Software, zugelassene Sicherheitsbauteile und Teile, deren Werkstoff oder Wärmebehandlung ohne Herstellerwissen nicht reproduzierbar ist.
Gut nachfertigbar
- Verschleißteile aus Vollmaterial: Bolzen, Buchsen, Achsen, Distanzhülsen, Laufrollen ohne Spezialbeschichtung.
- Schweißkonstruktionen: Halter, Konsolen, Träger, Verstärkungsbleche, Rammschutz, Wannen, Gestelle, Rohrsegmente – nach Aufmaß gefertigt, vor Ort verschweißt oder verschraubt.
- Aufnahmen und Hilfsmittel: Transportgestelle, Anschlaghilfen, Vorrichtungen für den Tausch großer Komponenten.
- Reparierbare Teile: gerissene Rohrwellen, abgerissene Halter, verschlissene Lagersitze – ausschleifen, auftragen, nacharbeiten statt nachfertigen.
Nicht oder nur mit Partnern
- Elektronik und Software: Steuerungen, Umrichter, Bedienpanels, Sensoren – hier hilft nur Retrofit mit aktueller Technik.
- Sicherheitsbauteile mit Zulassung: Not-Halt-Einrichtungen, Lastmomentbegrenzer, Lichtvorhänge, Bremsen mit Baumusterprüfung – werden durch zugelassene Teile ersetzt, nie nachgebaut.
- Gussteile und gehärtete Präzisionsteile: Getriebegehäuse, Zahnräder, Spindeln – Aufmaß und Zeichnung von uns, Fertigung bei spezialisierten Partnern.
So läuft das bei uns im Rhein-Main-Gebiet
Im Rhein-Main-Gebiet betreiben viele Mittelständler Anlagen, deren Hersteller nicht mehr liefern – Fördertechnik in Offenbach und Hanau, Kranbahnen in Aschaffenburg, Prüfstände und Betriebseinrichtungen in Darmstadt und Frankfurt, Lagertechnik in Logistikzentren rund um den Flughafen. Für sie ist unsere Werkstatt in Rodgau der Ort, an dem aus einem Muster wieder ein Teil wird.
Der Ablauf ist kurz: Sie schicken ein Foto des Teils und der Einbausituation, wir schauen uns das Muster an oder messen vor Ort auf, legen Werkstoff und Maß fest und fertigen. Weil die Wege kurz sind, lässt sich ein nachgefertigtes Teil oft im selben Stillstandsfenster einbauen, in dem das Aufmaß genommen wurde – oder am nächsten Wochenende. Bei der Kabeltrommel im Hafen Aschaffenburg, rund 30 Kilometer von Rodgau entfernt, lagen zwischen Schadensaufnahme und Instandsetzung einige Wochen Vorbereitung; die Instandsetzung selbst dauerte dann einen halben Tag mit zwei Monteuren, weil jede Rissstelle vorab begutachtet, fotografiert und eingemessen war.
Was wir an Wartung und Instandhaltung von Industrieanlagen leisten, hängt eng mit dieser Werkstatt zusammen: Befunden, Teil beschaffen oder fertigen, einbauen, prüfen lassen – mit einem Ansprechpartner. Und über unsere 24-Stunden-Hotline erreichen Sie uns auch, wenn die Linie am Freitagabend steht und das Teil am Montag da sein muss.
So machen wir das in der Praxis
Vier Einsätze aus unserem Auftragstagebuch zeigen die Wege, die dieser Artikel beschreibt: Nachbau in Serie, Spenderanlage, Sonderanfertigung nach Aufmaß und Ersatz.
Nachbau in Serie: 80 Gehängebolzen einer Elektrohängebahn
With the Serieninstandsetzung der EHB-Bolzen in einem Lebensmittelbetrieb hatte die interne Instandhaltung angenommen, die Bolzen seien wartungsfrei – ein Irrtum, der uns in der Praxis immer wieder begegnet und niemandem zum Vorwurf gemacht werden soll, denn nicht jede Betriebsinstandhaltung kann Spezialwissen für jedes Gewerk vorhalten. Nach der Ursachenanalyse an einem gezogenen Bolzen lief die Instandsetzung als Serie: Gehänge aufbocken und leicht anheben, Bolzen ziehen, Lagersitz kontrollieren, Lager tauschen, neuen Bolzen einsetzen – 10 bis 15 Fahrzeuge je Wochenende mit zwei bis drei Monteuren in produktionsfreier Zeit, bis alle 80 Fahrzeuge wieder spielfrei und leise liefen. Bolzen und Buchse wurden jeweils als Paar erneuert. Das Prinzip gilt für jede Kleinserie nicht mehr lieferbarer Verschleißteile: einmal Muster, Maß und Werkstoff festlegen, dann im Takt tauschen.
Spenderanlage: Rohrwelle einer Kabeltrommel im Hafen Aschaffenburg
With the Schweißinstandsetzung einer Kabeltrommel im Hafen Aschaffenburg war die Rohrwelle der tragenden Konstruktion gerissen – Folge eines unsachgemäßen Anschlagvorgangs. Ein Ersatz der Trommel hätte das mehrere Tonnen schwere Hochspannungskabel abgespult; stattdessen wurden die beschädigten Rohrbereiche vollständig herausgetrennt, alle Risse bis ins gesunde Material ausgeschliffen und Rohrsegmente aus einer baugleichen, ebenfalls schadhaften Spendertrommel millimetergenau eingepasst und im WIG-Verfahren rundum verschweißt – im beengten Trommelinneren zwischen den Verstrebungen, kniend, sitzend und über Kopf. Abdeckungen hielten Funken und Schleifstaub vom Kabelwickel fern; nach Reinigung und Neubeschichtung war Tragfähigkeit und Rundlauf wiederhergestellt. Zwei Monteure, ein halber Tag vor Ort – weil die Schadensaufnahme Wochen vorher gründlich war.
Sonderanfertigung nach Aufmaß: Ölwanne um ein Prüfstandfundament
Beim Umbau eines hydraulischen Prüfstands mit Ölwanne im Prüffeld eines Automobilherstellers gab es das benötigte Teil in keinem Katalog: eine umlaufende Ölwanne um das Betonfundament, die austretendes Hydrauliköl der servohydraulischen Zylinder auffängt. Die Wannensegmente wurden nach Aufmaß gesetzt, mit Dübeln und Schrauben befestigt, an allen Stößen, Ecken und Übergängen im WIG-Verfahren dicht verschweißt, mit Ablasshähnen und Schläuchen zur kontrollierten Entsorgung versehen, verschliffen, grundiert, lackiert und zur Betonwand mit ölresistentem Dichtmittel abgedichtet. Dazu kam die Anpassung der Hydraulikleitungen an die neue Konfiguration. Geschweißt wurde in einem engen Kellerraum mit Schweißabsaugung und Frischluftzufuhr – zwei Monteure, drei Tage. Das ist der Weg, wenn kein Muster existiert: aufmessen, fertigen, vor Ort fügen.
Ersatz: ein Paternoster macht Platz
With the Demontage eines Paternosters und eines Hallenbüros war die Entscheidung gefallen: Der in die Jahre gekommene Lagerlift wich einem modernen Lagersystem. Die Stromversorgung wurde abgeschaltet und zurückgebaut, die Anlage in ihre Einzelteile zerlegt, Tableaus und Antriebsteile aus dem Gehäuse gehoben, die schweren Seitenteile mit Stapler und Rundschlingen abgelegt und auf Rollbrettern aus der Halle gebracht, weil sie zu breit waren; Wertstoffe wurden getrennt. Nicht jede Altanlage verdient den Nachbau – und wer das rechtzeitig entscheidet, baut unter Zeitdruck nichts nach, was ohnehin gehen soll.
Steht bei Ihnen eine Anlage, für die der Hersteller nicht mehr liefert – in Frankfurt, Hanau, Darmstadt oder sonst im Rhein-Main-Gebiet? Dann sprechen Sie uns an: Ein Foto des Teils und der Einbausituation genügt für eine erste Einschätzung, ob Nachbau, Retrofit oder Ersatz der richtige Weg ist.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Nehmen Sie die Nachfertigungsfähigkeit als Eignungskriterium in die Vergabe von Instandhaltungsleistungen auf – eigene Werkstatt, Schweißverfahren, Aufmaß vor Ort, Umgang mit Zeichnungen. Regeln Sie im Vertrag, wem Zeichnung und Aufmaßprotokoll nach der Nachfertigung gehören, und schreiben Sie bei Rahmenverträgen eine Bedarfsposition „Nachfertigung nach Muster oder Aufmaß“ vor, damit im Störfall nicht erst verhandelt wird.
Für Planer: Denken Sie bei Neuanlagen an die Obsoleszenz von morgen: Normteile statt Herstellerteile, wo es die Funktion erlaubt; Zeichnungen und Werkstoffangaben in den Revisionsunterlagen; Reserveflächen und Zugänge, die einen späteren Retrofit von Antrieb und Steuerung ohne Umbau der Mechanik erlauben. Bei Umbauten im Bestand gehört die Frage „Instandsetzung oder wesentliche Veränderung?“ in die Planung, nicht in die Abnahme.
Für Projektleiter und Bauleiter: Ein Retrofit ist ein Projekt mit Schnittstellen: Mechanik, Elektrik, Steuerung, Sicherheit, Prüfung. Als Projektleiter legen Sie fest, wer die Änderung dokumentiert und wer die Prüfung vor der Wiederinbetriebnahme veranlasst. Als Bauleiter geben Sie Aufmaß im Stillstand, Einbau und Probelauf frei und sorgen dafür, dass das Aufmaßprotokoll und die Fotos in die Anlagenakte kommen, bevor die Anlage wieder läuft.
Für Instandhaltungsleiter: Führen Sie je Anlage die Liste kritischer Teile mit Lieferstatus, Beschaffungszeit, Bestand, Muster und Zeichnung – und entscheiden Sie den Lösungsweg vor dem Störfall. Bewahren Sie ausgebaute Teile als Muster auf, auch verschlissene. Tauschen Sie Bolzen und Buchsen, Wellen und Lager als Paar. Und legen Sie fest, bei welchen Teilen die Grenze zur wesentlichen Veränderung berührt sein könnte, damit Ihre Sicherheitsfachkraft frühzeitig eingebunden ist.
Für Betriebs- und Werksleiter: Obsoleszenz ist eine Frage der Restnutzungsdauer: Entscheiden Sie, wie lange die Anlage noch laufen soll, bevor der Instandhaltungsleiter zwischen Nachbau, Retrofit und Ersatz wählen muss. Eine Anlage, die in drei Jahren ersetzt wird, braucht einen Restbestand und keinen Retrofit; eine, die zehn Jahre laufen soll, verdient beides. Geben Sie die Stillstandsfenster frei, die ein Aufmaß im Bestand braucht.
Für Lager- und Logistikleiter: Regalbediengeräte, Paternoster, Fördertechnik und Verladetechnik sind klassische Obsoleszenzfälle. Melden Sie Anfahrschäden und Verschleiß früh, damit ein Teil nachgefertigt werden kann, bevor es bricht – und sprechen Sie mit der Instandhaltung, welche Gassen oder Plätze für ein Aufmaß gesperrt werden können, ohne den Betrieb zu stoppen.
Obsoleszenz-Check: Arbeitshilfe zum Anfordern
Der Obsoleszenz-Check ist eine einseitige Arbeitshilfe, mit der Sie je Anlage die kritischen Teile erfassen – Lieferstatus, Beschaffungszeit, Bestand, Muster vorhanden, Zeichnung vorhanden, Sicherheitsrelevanz – und den Lösungsweg Lager, Nachfertigung, Retrofit oder Ersatz vorab festlegen, damit im Störfall gefertigt statt gesucht wird. Fordern Sie den Check über unser Kontaktformular an – Stichwort „Obsoleszenz-Check“.
Why Omega Mounting?
Wir sitzen in Rodgau bei Frankfurt, mit eigener Werkstatt für Schweißtechnik und Fräsarbeiten, und erreichen Anlagen im Rhein-Main-Gebiet kurzfristig – im Störfall über unsere 24-Stunden-Hotline. Die verlinkten Einsätze zeigen die Wege, um die es geht: Verschleißteile in Serie an 80 EHB-Fahrzeugen, Rohrsegmente aus einer Spendertrommel im Hafen Aschaffenburg, eine Ölwanne nach Aufmaß um ein Prüfstandfundament, ein Paternoster, der ersetzt wurde. Wir fertigen nach Muster oder messen die Einbausituation vor Ort auf, bauen ein, lassen prüfen und dokumentieren – und sagen Ihnen bei der Begehung, wo Retrofit oder Ersatz der ehrlichere Weg ist. Sie bekommen bei uns einen Ansprechpartner für Befundung, Nachfertigung, Reparaturschweißen, Einbau und Hebetechnik – Instandhaltung alter Anlagen aus einer Hand, mit kurzen Wegen zwischen Werkstatt und Ihrem Werk.
Conclusion
Ersatzteile nicht mehr lieferbar heißt nicht, dass die Anlage am Ende ist. Sieben Wege führen zum Teil – vom Restbestand über die Spenderanlage bis zur Nachfertigung nach Muster oder Aufmaß und zum Retrofit der Baugruppe –, und der Ersatz ist eine Entscheidung, die man rechtzeitig und nicht unter Zeitdruck trifft. Wer seine kritischen Teile kennt, Muster aufbewahrt, Paare tauscht und Änderungen dokumentiert, hält Anlagen am Laufen, für die niemand mehr liefert – und bleibt dabei auf der sicheren Seite von Gefährdungsbeurteilung und Prüfung. Schicken Sie uns ein Foto des Teils, die Einbausituation und das Alter der Anlage – wir melden uns mit einer ehrlichen Einschätzung, welcher Weg passt.
