Portalkran und Hydraulikportal: Heben, wo kein Hallenkran hängt
Von Tobias Schott · Lesezeit ca. 8 Minuten · Stand: Oktober 2026
Ein Portalkran trägt seine Last über eigene Stützen in den Boden, ein Hydraulikportal hebt tonnenschwere Maschinen ganz ohne Kranbahn: Beide lösen dasselbe Problem – schwer heben in einer Halle, deren Dach keinen Kran trägt. Der Portalkran begegnet Ihnen auf dem Lagerplatz eines Stahlbaus, in der Werkstatt mit leichtem Hallendach oder als kompaktes Gerät neben einer Produktionslinie. Das Hydraulikportal sehen Sie seltener – meist nur an dem Tag, an dem ein Transformator, eine Presse oder eine Werkzeugmaschine ohne Hallenkran auf ihr Fundament muss. In Ausschreibungen fallen beide Begriffe oft in einem Atemzug, obwohl sie verschiedene Geräte bezeichnen.
Wir trennen die beiden hier sauber: was ein Portalkran ist, welche Bauarten es gibt, wie ein Hydraulikportal arbeitet und wann welches Gerät passt. Bei uns im Rhein-Main-Gebiet gehört beides zum Alltag in Montage und Lift & Shift.
Was ist ein Portalkran?
Ein Portalkran ist ein Kran, dessen Brücke auf zwei eigenen Stützen steht und mit ihnen ein Portal bildet, unter dem die Last hindurchbewegt wird. Im Englischen heißt er Gantry Crane. Anders als der Brückenkran, auch Laufkran genannt, braucht er keine Kranbahn an den Hallenstützen. Er läuft auf Schienen am Boden oder steht als Stahlportal frei in der Halle. Damit trägt der Boden die Last und nicht das Gebäude – genau das macht ihn für Bestandshallen interessant, deren Dach keinen Kran aufnehmen kann.
Das Hydraulikportal ist kein Kran im engeren Sinn, sondern ein mobiles Hubgerät, englisch Hydraulic Gantry. Vier Hydraulikstützen tragen zwei Kopfträger, an denen die Last hängt. Es wird für eine Montage aufgebaut, hebt die Last, setzt sie um und wird wieder abgebaut.
Steckbrief
- Bauart: Portalkran als Vollportal oder Halbportal, mit Einträger- oder Zweiträgerbrücke; Hydraulikportal als vierstützige Hubeinheit mit Kopfträgern.
- Typische Tragkraft: Werkstatt- und Hallenportale typisch von einigen hundert Kilogramm bis wenige zehn Tonnen; Hydraulikportale typisch von einigen zehn bis mehreren hundert Tonnen Hubkraft – jeweils als Spanne, je nach Bauart.
- Antrieb: Portalkran mit Elektrokettenzug oder Seilzug, Fahrantrieb an Brücke und Laufkatze; Hydraulikportal mit Hydraulikaggregat und Zylindern in den Stützen.
- Einsatzfeld: Portalkran im Dauerbetrieb an festem Ort wie Lagerplatz, Werkstatt oder Prüffeld; Hydraulikportal vorübergehend bei Einbringung, Verschub und Maschinenumzug.
- Voraussetzungen: Ebener, tragfähiger Boden, ausreichende Deckenhöhe, Platz rund um die Last, geprüfte Anschlagpunkte.
- Prüfung: Krane vor der ersten Inbetriebnahme und wiederkehrend durch einen Sachkundigen prüfen lassen – den Rahmen gibt die Kran-Vorschrift DGUV Vorschrift 52; das Hydraulikportal unterliegt als Arbeitsmittel der Betriebssicherheitsverordnung. Keine Rechtsberatung.
- Bedienerqualifikation: Unterwiesener, vom Unternehmer beauftragter Kranführer; beim Hydraulikportal ein eingewiesenes Hebeteam unter einer verantwortlichen Person für Hebearbeiten.
Wie ist ein Portalkran aufgebaut?
Ein Portalkran besteht aus Stützen, Portalbahn, Kranbrücke, Laufkatze mit Hubwerk und Stromzuführung. Die Stützen stehen auf Fußplatten, die am Hallenboden verankert und mit Vergussmörtel untergossen werden – oder auf Fahrwerken, die auf Bodenschienen laufen. Auf den Stützen liegen die Bahnträger. Das ist die Portalbahn, auf der die Kranbrücke fährt.
Die Kranbrücke ist beim Einträgerkran ein einzelnes Profil, an dem der Kettenzug unten hängt. Beim Zweiträgerkran laufen zwei Träger parallel, die Laufkatze fährt obenauf. Das bringt mehr Hakenhöhe und mehr Tragkraft. Strom bekommt der Kran über eine Schleifleitung oder eine Leitungsführung entlang der Bahn. Vor- und Endschalter begrenzen den Fahrweg, Puffer fangen die Brücke am Bahnende ab. Den elektrischen Anschluss übernimmt die Elektrofachkraft.
Ob die Brücke später sauber fährt, entscheidet sich beim Ausrichten der Stützen. Höhe, Flucht und Diagonalmaße messen wir mit dem Laser, bevor der Verguss aushärtet. Ein Millimeter Versatz in der Spur ist unsichtbar – bis die Brücke an der Bahn schleift.

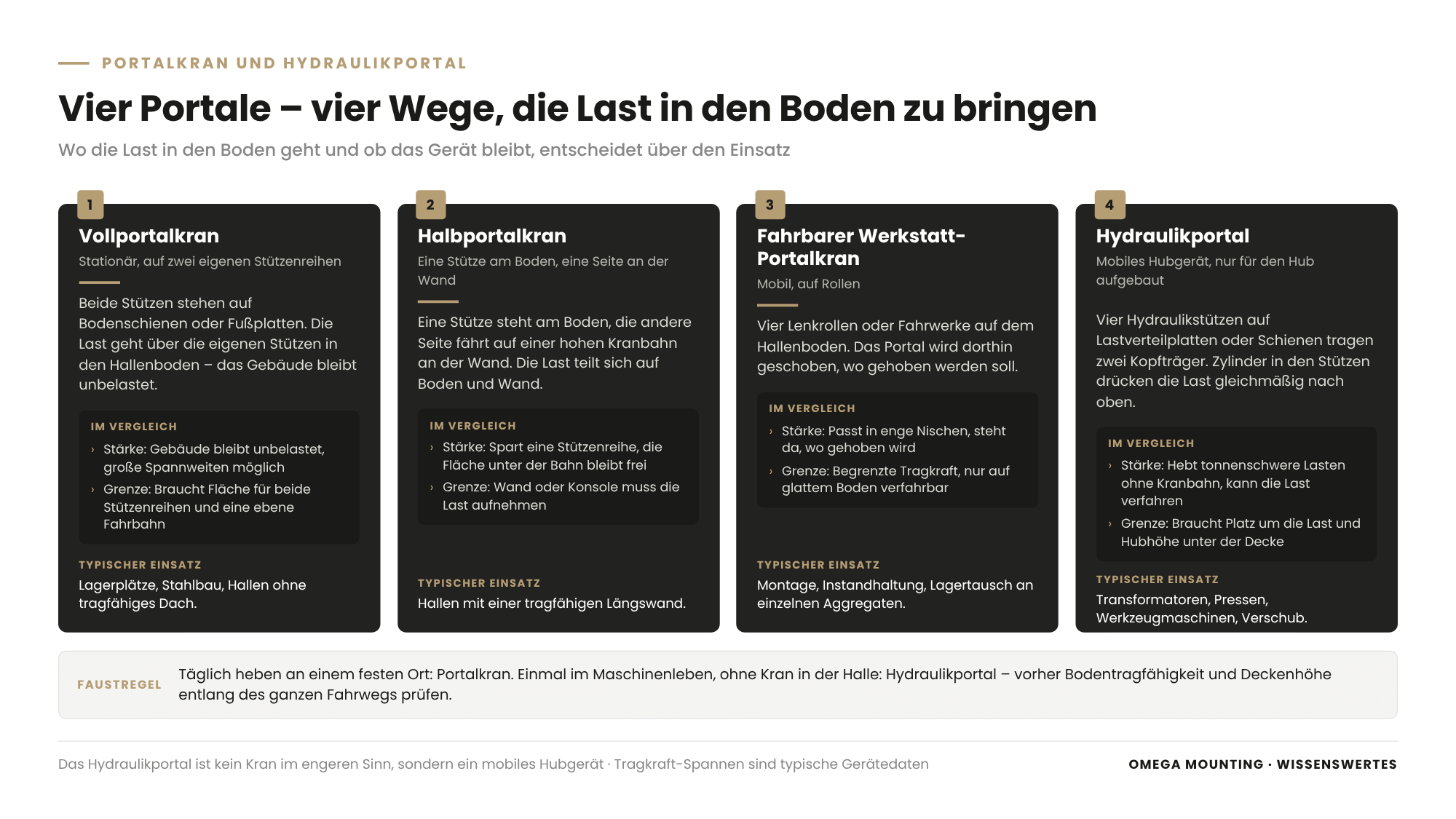

Was unterscheidet Vollportal, Halbportal und Hydraulikportal?
Der Unterschied liegt darin, wo die Last in den Boden geht und ob das Gerät bleibt: Das Vollportal steht auf zwei eigenen Stützenreihen, das Halbportal nutzt auf einer Seite eine hohe Wandbahn, das Hydraulikportal steht nur für die Dauer eines Hubs. Dazwischen gibt es den fahrbaren Werkstatt-Portalkran, der auf Rollen dorthin geschoben wird, wo gehoben werden soll.
| Bauart | Wo die Last hingeht | Stärke | Grenze | Typischer Einsatz |
|---|---|---|---|---|
| Vollportalkran, stationär. | Beide Stützen auf Bodenschienen oder Fußplatten. | Gebäude bleibt unbelastet, große Spannweiten möglich. | Braucht Fläche für beide Stützenreihen und eine ebene Fahrbahn. | Lagerplätze, Stahlbau, Hallen ohne tragfähiges Dach. |
| Halbportalkran. | Eine Stütze am Boden, die andere Seite auf einer hohen Kranbahn an der Wand. | Spart eine Stützenreihe, die Fläche unter der Bahn bleibt frei. | Wand oder Konsole muss die Last aufnehmen. | Hallen mit einer tragfähigen Längswand. |
| Fahrbarer Werkstatt-Portalkran. | Vier Lenkrollen oder Fahrwerke auf dem Hallenboden. | Lässt sich dorthin schieben, wo gehoben wird; passt in enge Nischen. | Begrenzte Tragkraft, nur auf glattem Boden verfahrbar. | Montage, Instandhaltung, Lagertausch an einzelnen Aggregaten. |
| Hydraulikportal, mobil. | Vier Hydraulikstützen auf Lastverteilplatten oder Schienen. | Hebt tonnenschwere Lasten ohne Kranbahn, kann die Last verfahren. | Nur für den Hub aufgebaut; braucht Platz um die Last und Hubhöhe unter der Decke. | Transformatoren, Pressen, Werkzeugmaschinen, Verschub. |
Wie arbeitet ein Hydraulikportal?
Ein Hydraulikportal hebt die Last, indem vier Hydraulikzylinder in den Stützen die Kopfträger samt angeschlagener Last gleichmäßig nach oben drücken. Der Ablauf beginnt mit dem Aufstellen der Stützen rund um die Last – auf Lastverteilplatten, die den Druck in den Boden verteilen, oder auf Schienen. Dann werden die Kopfträger aufgelegt und die Last mit Ketten oder einer Traverse angeschlagen.
Ein Hydraulikaggregat versorgt alle vier Stützen. Die Steuerung hält die Stützen auf gleicher Höhe, und das ist der Kern der Sache: Hängt die Last schief, entstehen Querkräfte, die das Portal nicht aufnehmen soll. Läuft das Portal auf Schienen, lässt sich die angehobene Last in Längsrichtung verfahren. Für die Querbewegung sorgt eine Katze oder ein Schubzylinder am Kopfträger. So kommt eine Maschine vom Tieflader auf ihr Fundament, ohne dass ein Kran in der Halle steht.
Die Grenzen sind handfest: Die Hubhöhe endet bei Stützenlänge und Deckenhöhe, die Bodenpressung unter vier Füßen ist hoch, und Auf- wie Abbau kosten Zeit. Reicht der Platz um die Last nicht für ein Portal, übernimmt die Verschubbahn den horizontalen Weg.
Wann welches Gerät – und welche Grenzen gelten?
Ein Portalkran lohnt sich, wenn an einem festen Ort immer wieder gehoben wird; ein Hydraulikportal, wenn eine schwere Last einmal bewegt werden muss und kein Kran in die Halle kommt. Drei Fragen entscheiden fast jede Wahl:
- Wie oft wird gehoben? Täglich: Portalkran. Einmal im Maschinenleben: Hydraulikportal oder Mobilkran.
- Was trägt der Boden? Ein Portalkran verteilt seine Last über Fußplatten oder Schienen, ein Hydraulikportal konzentriert sie auf vier Punkte. Bei Hohlböden, Kellerdecken und alten Estrichen ist das der erste Prüfpunkt.
- Wie hoch ist die Decke? Die nutzbare Hakenhöhe ist beim Portalkran die Portalhöhe abzüglich Brücke und Hubwerk. Beim Hydraulikportal gilt: Stützenhöhe plus Kopfträger plus Last müssen unter die Decke passen.
Typische Fehler sehen wir immer wieder: Die Deckenhöhe wird nur am Hubort gemessen, nicht entlang des Fahrwegs. Der Lastschwerpunkt wird geschätzt statt aus den Unterlagen gelesen. Und die Absperrung um die schwebende Last fehlt, weil „nur kurz“ gehoben wird. Steht statt der Halle ein Außenbereich zur Diskussion, lesen Sie, welches Hebeverfahren dort passt: Spinnenkran oder Autokran bei der Einbringung.
Worauf wir achten
Bevor bei uns ein Portal steht oder ein Hydraulikportal hebt, sind fünf Dinge geklärt:
- Boden vor Gerät. Wir prüfen Tragfähigkeit und Ebenheit der Aufstellfläche und legen Lastverteilplatten, bevor die erste Stütze steht.
- Ausrichten mit dem Laser. Höhe, Flucht und Diagonalmaße der Stützen messen wir, bevor der Verguss aushärtet – danach ist Korrektur teuer.
- Lastschwerpunkt aus den Unterlagen. Anschlagpunkte und Schwerpunkt kommen aus Zeichnung oder Typenschild, nicht aus dem Augenmaß.
- Gleichmäßig heben. Beim Hydraulikportal fahren die vier Stützen synchron; eine Person überwacht nur den Höhenstand und den Druck an der Steuerung.
- Absperrung und Einweisung. Die Lastzone ist gesperrt, eine verantwortliche Person für Hebearbeiten gibt jeden Hub frei und weist den Kranführer ein.
- Prüfung vor Freigabe. Vor- und Endschalter, Puffer und Fahrwege testen wir ohne Last, bevor die erste Last hängt.
Wo wir das einsetzen
Portale kommen bei uns dort zum Einsatz, wo das Gebäude keinen Kran tragen kann. In Babenhausen haben zwei Monteure in zwei Einsatztagen ein freistehendes Stahlportal aufgebaut, mit dem Laser ausgerichtet und am zweiten Tag die Einträgerbrücke mit zwei Tonnen Tragkraft eingehoben – nachzulesen in der Portalkran-Montage in Babenhausen. An einer Lackieranlage im Raum Offenbach hob ein kompakter Portalkran mit selbst geschweißtem Schienensystem die tonnenschwere Motor-Lüfter-Einheit dort, wo weder Stapler noch Hallenkran Platz hatten: Lüfterlager-Tausch an der Lackieranlage. Und wo selbst das Portal nicht hinkommt, zeigen zwei Transformatoren von rund 52 Tonnen in einem Rechenzentrum bei Frankfurt den hydraulischen Weg ohne Kran: Verschub und Absetzen mit Hydraulikblöcken. Wie wir schwere Anlagen einbringen, steht auf unserer Seite Lift & Shift.
