Portalkran montieren in Babenhausen: Ein Kran, der auf eigenen Füßen steht
Wie 2 Monteure in zwei Tagen ein Kranportal aufbauten, per Laser ausrichteten und vergossen – und nach dem Aushärten die 2-Tonnen-Kranbrücke samt kompletter Elektrik in Betrieb setzten
Ein Stahlbaubetrieb im Nachbarort Babenhausen – nur wenige Minuten von unserer Werkstatt in Rodgau entfernt – kennt das Problem aus dem Alltag seiner eigenen Kunden. Und stand jetzt selbst davor: Über dem Arbeitsbereich soll ein Kran schweben, der Bleche, Profile und Baugruppen bewegt. Nur: Nicht jede Halle kann einen Kran tragen. Wenn das Dachtragwerk dafür nie ausgelegt wurde, hilft kein Wunschdenken – dann braucht der Kran sein eigenes Fundament über dem Boden. Genau das haben wir bei diesem Auftrag gebaut: einen Portalkran, der komplett auf eigenen Stahlstützen steht.
Unser Zwei-Mann-Team hat das gelieferte Stahlportal aufgebaut, per Laser in Höhe und Diagonalmaß vermessen, die Fußplatten kraftschlüssig vergossen, die Kranbrücke am Boden vormontiert, auf die Bahn gehoben und anschließend die komplette Elektrik installiert – Stromschiene, Vor- und Endabschaltung, alles, was zu einer fertigen Krananlage gehört. Zwei klar getaktete Einsatztage: Tag eins gehörte dem Stahlbau – aufbauen, ausrichten, vergießen. Über Nacht härtete der Verguss aus. Tag zwei gehörte dem Kran – aufheben, montieren, anschließen. Zwei Monteure, die vom Stahlbau bis zur Elektrik alles aus einer Hand erledigen.
Das Besondere an diesem Eintrag: Diesmal war ein Profi-Fotograf mit auf der Baustelle – das Team von Racoon Media aus unserem eigenen Firmennetzwerk. Die Bilder zeigen unsere Arbeit so, wie sie wirklich aussieht – vom ersten Träger auf den Staplergabeln bis zum fertigen Haken unter der Brücke. Kommen Sie mit auf die Baustelle.
Projekt-Steckbrief
- Leistung: Errichtung eines Portalkrans in einem Stahlbaubetrieb – Aufbau des gelieferten Stahlportals, Laservermessung in Höhe und Diagonalmaß, Unterguss der Fußplatten mit Vergussmörtel (Pagel), Vormontage der Einträger-Kranbrücke (2 t) mit Elektrokettenzug am Boden, Aufheben auf die Portalbahn, Montage von Stromschiene, Vor- und Endabschaltung sowie der kompletten Kranelektrik
- Team: 2 Monteure von Omega Mounting
- Projektzeit: 2 Einsatztage – Tag 1: Portalaufbau, Laservermessung und Pagel-Verguss (Aushärtung über Nacht); Tag 2: Kranmontage und Elektrik
- Einsatzort: Stahlbaubetrieb in Babenhausen (Kunde anonym) – im Nachbarort unseres Firmensitzes Rodgau
Was ist ein Portalkran?
Ein Portalkran ist ein Kran, der sein Tragwerk gleich mitbringt: Statt an den Wänden oder Bindern der Halle zu hängen, läuft die Kranbrücke auf einer eigenen Stahlkonstruktion – dem Portal. Zwei Stützenreihen mit aufgesetzten Bahnträgern bilden ein stählernes Tor über dem Arbeitsbereich; darauf fährt die Brücke mit ihrem Hubwerk, hier ein Elektrokettenzug an einer Einträgerbrücke mit 2 Tonnen Tragfähigkeit.
Der entscheidende Unterschied zum klassischen Brückenkran liegt in der Statik: Beim Brückenkran leitet die Kranbahn alle Lasten in das Gebäude ein – die Halle muss dafür gebaut sein. Der Portalkran dagegen trägt sich selbst und leitet sämtliche Kräfte über seine Stützen und Fußplatten direkt in den Hallenboden. Das Gebäude bleibt komplett unbelastet.
Genau deshalb ist das Portal die Lösung der Wahl, wenn eine Bestandshalle nachträglich einen Kran bekommen soll: kein Eingriff ins Dachtragwerk, keine aufwendige Ertüchtigung der Konstruktion, keine Diskussion mit dem Vermieter. Der Kran deckt exakt den Bereich ab, der ihn braucht – und wenn sich der Betrieb verändert, kann ein Portal sogar umziehen.
Warum ein Portal statt einer Kranbahn am Gebäude?
Weil die Halle hier schlicht nicht mittragen sollte. Ein Krangerüst am Gebäude bedeutet immer: Jede angehobene Last, jede Bremskraft, jeder Stoß wandert in Binder, Stützen und Fundamente der Halle. Bei Neubauten wird das eingeplant – bei Bestandshallen ist es oft nicht nachrüstbar oder schlicht unwirtschaftlich.
Das freistehende Portal löst dieses Problem elegant: Es bringt seine eigene Statik mit und stellt nur eine Anforderung – einen tragfähigen Hallenboden für die Fußplatten. Der Betrieb bekommt volle Kranleistung über seinem Arbeitsbereich, ohne dass am Gebäude auch nur ein Bohrloch ins Tragwerk gesetzt wird. Für einen Stahlbaubetrieb, in dem täglich Bleche, Profile und geschweißte Baugruppen bewegt werden, ist das der direkte Weg von „alles per Stapler rangieren“ zu „per Knopfdruck heben“.
Schritt 1: Das Portal aufbauen – und auf den Millimeter ausrichten

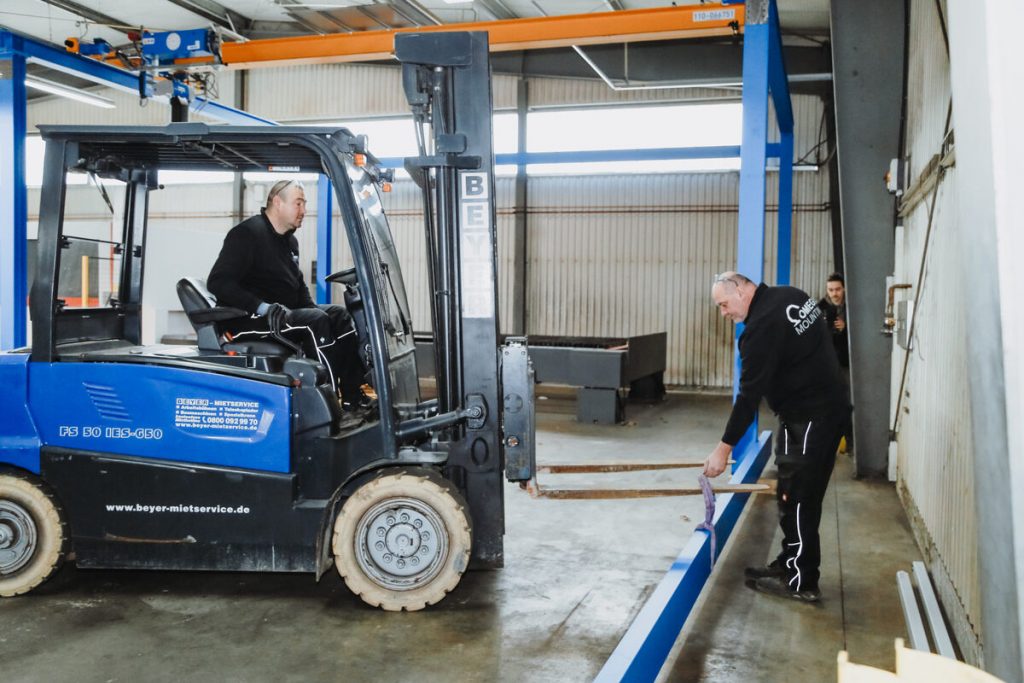

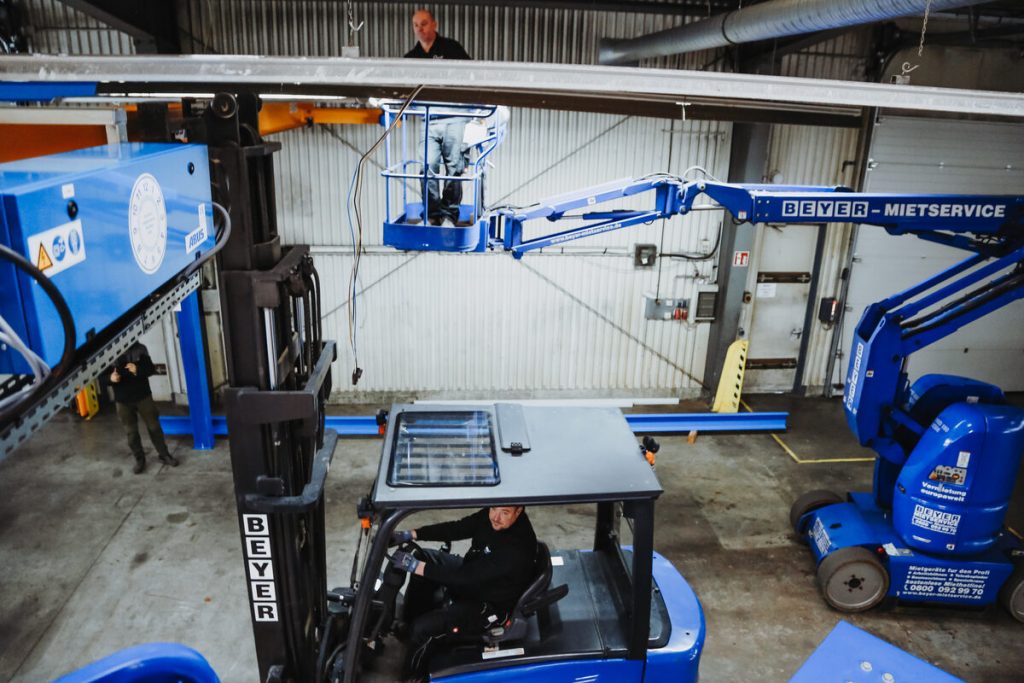

Zuerst kam der Stahlbau. Das gelieferte Portal – Stützen, Kopfstücke und die Bahnträger – haben unsere Monteure Stück für Stück aufgebaut: Träger mit dem Stapler einbringen, Stützen stellen, Verbindungen verschrauben, die Bahnen auflegen. Auf den Fotos ist gut zu sehen, wie die langen blauen Bahnträger durch die Halle balanciert und passgenau auf die Stützen gesetzt werden – Teamarbeit zwischen Staplerfahrer und Monteur am Boden.
Der eigentliche Anspruch beim Portalbau liegt aber nicht im Zusammenbau, sondern in der Ausrichtung. Ein Kran verzeiht keine schiefe Bahn: Steht das Portal nicht exakt, klemmen später die Fahrwerke, die Brücke läuft schräg, Antriebe und Laufrollen verschleißen vorzeitig. Deshalb wird der komplette Stahlbau zusätzlich mit dem Laser vermessen – in zwei Dimensionen: in der Höhe, damit beide Bahnen auf exakt gleichem Niveau liegen und die Brücke später in der Waage fährt, und im Diagonalmaß, damit das Portal absolut rechtwinklig steht. Stimmen die Diagonalen nicht, steht die Bahn windschief – und die Kranbrücke würde sich beim Fahren verspannen. Erst wenn Höhe und Diagonale auf den Millimeter passen, wird endgültig angezogen.
Warum werden die Fußplatten mit Pagel untergossen?
Weil ein Kran nur so gut steht wie seine Füße. Kein Hallenboden ist perfekt eben – unter jeder Fußplatte bleiben nach dem Ausrichten kleine Spalten und Hohlräume. Würde man das Portal einfach so verschrauben, stünden die Platten nur auf einzelnen Punkten: Unter Last würden sich die Stützen setzen, die mühsam erreichte Ausrichtung wäre dahin, und die Anker würden ungleichmäßig belastet.
Deshalb folgt nach der Ausrichtung der Verguss: Die Fußplatten werden mit Pagel – einem hochfesten, schwindfreien Vergussmörtel – untergossen. Der Mörtel füllt jeden Spalt zwischen Platte und Boden vollflächig aus und schafft eine satte, kraftschlüssige Verbindung zum Untergrund. Erst dadurch stehen die Fußplatten ordentlich auf, erst dadurch bleibt der Kran dauerhaft in der Waage – und kann gleichzeitig seine Lasten sicher aufnehmen und in den Boden ableiten. Und dann heißt es: Geduld. Pagel muss erst vollständig aushärten, bevor er belastet werden darf – deshalb endete Tag eins mit dem Verguss, und die Anlage bekam über Nacht ihre Ruhe. Ausrichten, vergießen, aushärten lassen, nachziehen: Diese Reihenfolge entscheidet über die Lebensdauer der ganzen Anlage – wer hier Zeit sparen will, bezahlt sie später doppelt.
Schritt 2: Die Kranbrücke – am Boden vormontiert, in einem Hub auf die Bahn

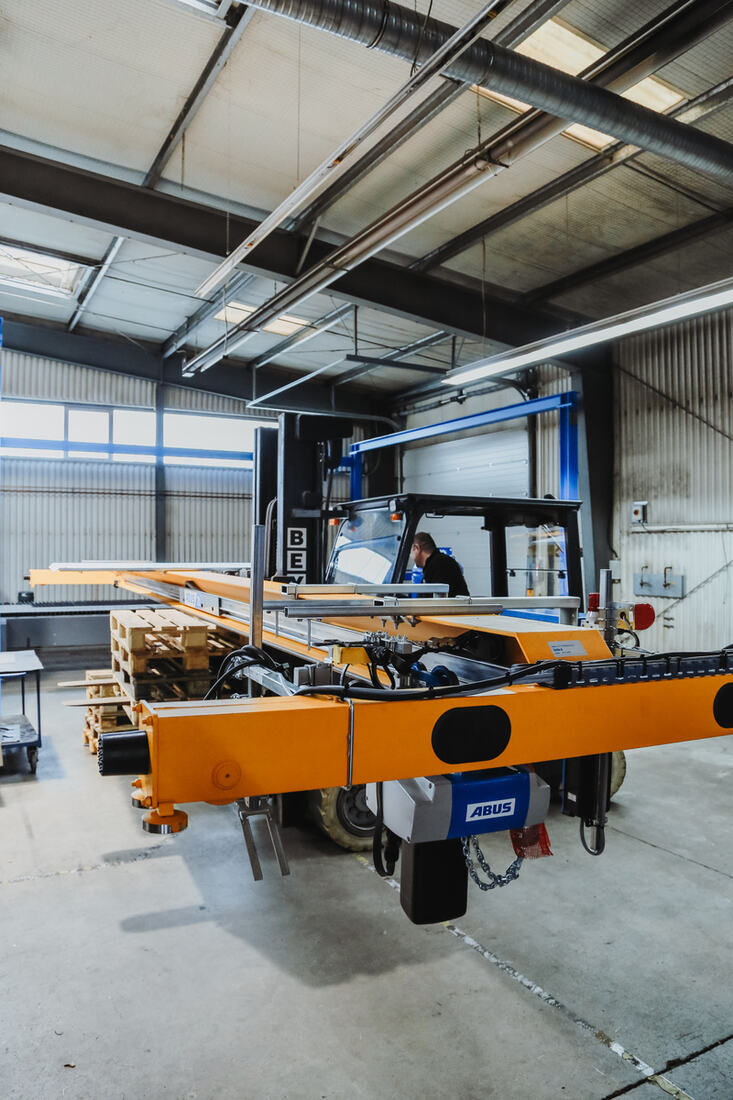

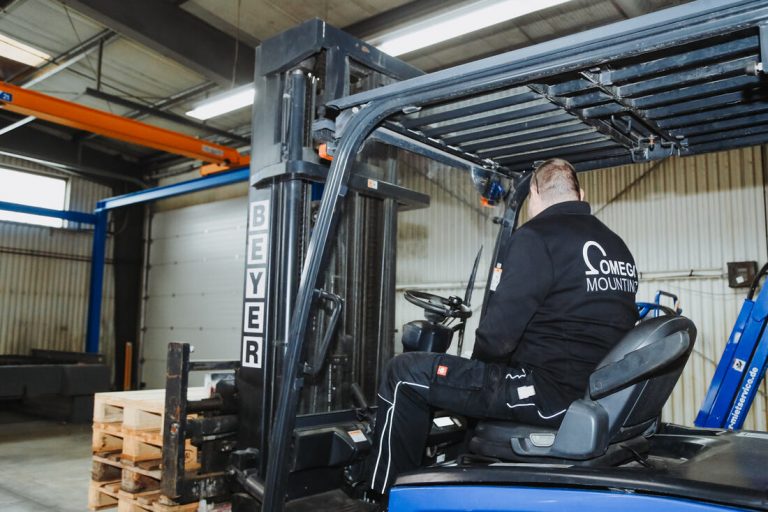

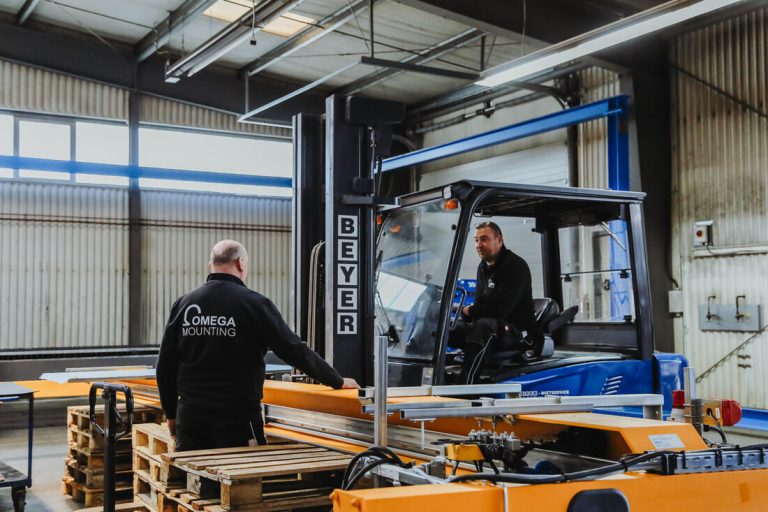

Am zweiten Tag – der Verguss war ausgehärtet, das Portal belastbar – kam die Kranbrücke an die Reihe. Sie lag noch quer auf Palettenstapeln – und genau da gehörte sie hin. Denn was am Boden montiert werden kann, montieren wir am Boden: das Hubwerk mit dem Elektrokettenzug, die Fahrwerke, die Kabelrinne für die Leitungsführung, die Anschlusskomponenten. In Arbeitshöhe auf zwei Böcken geht das schneller, sicherer und genauer als später in vier Metern Höhe über Kopf.

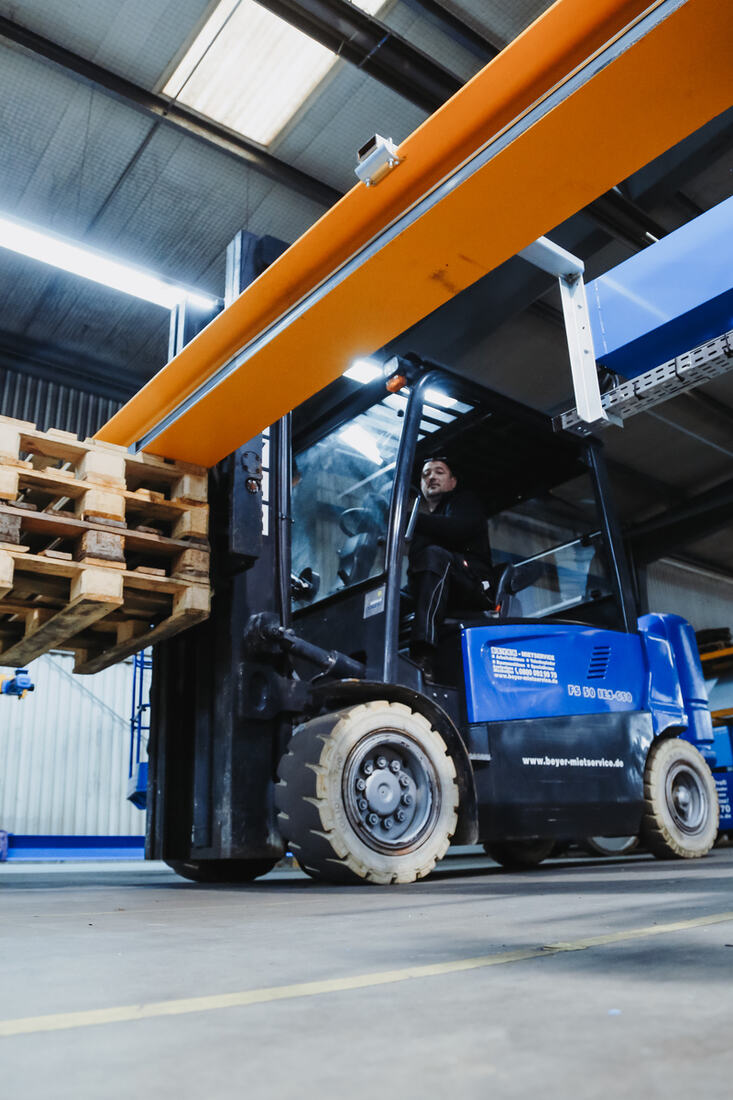

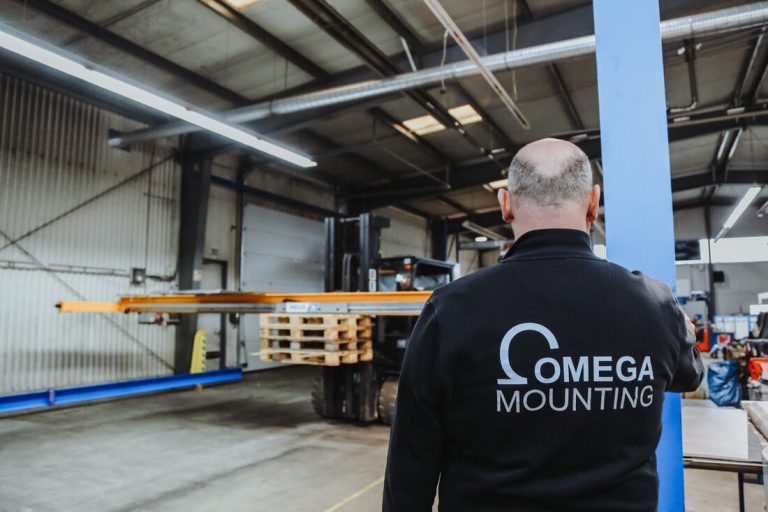

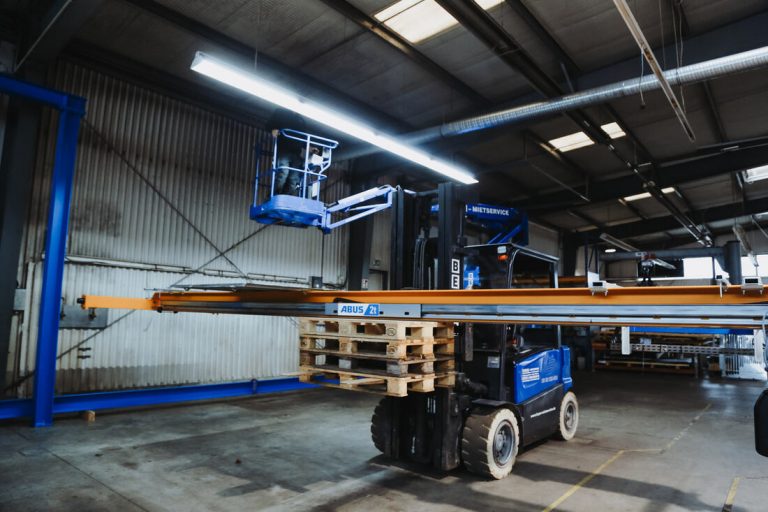

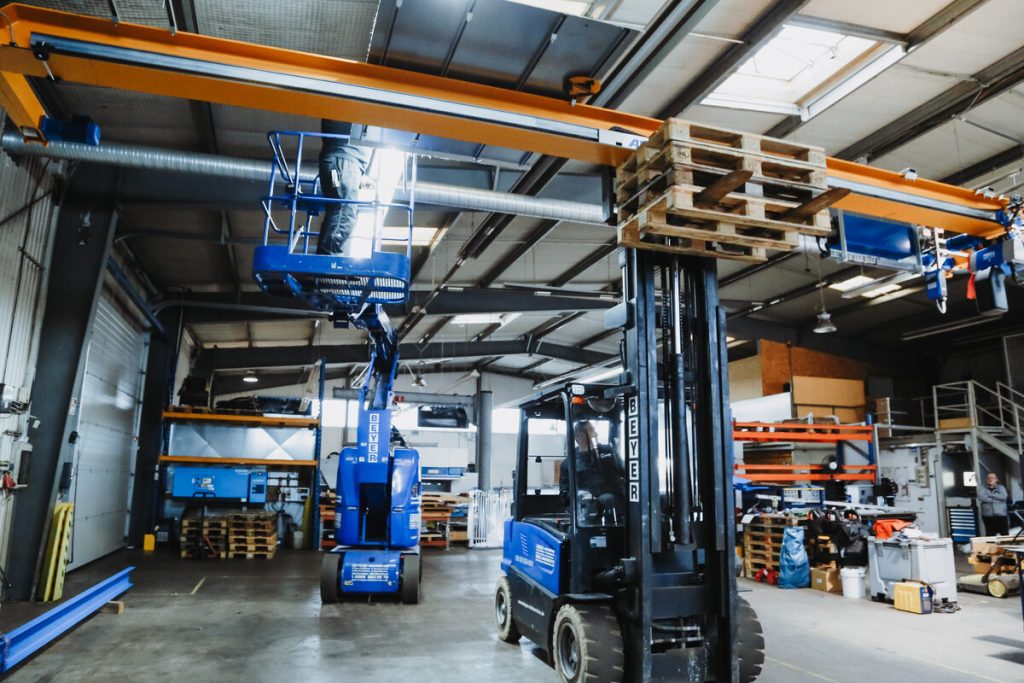

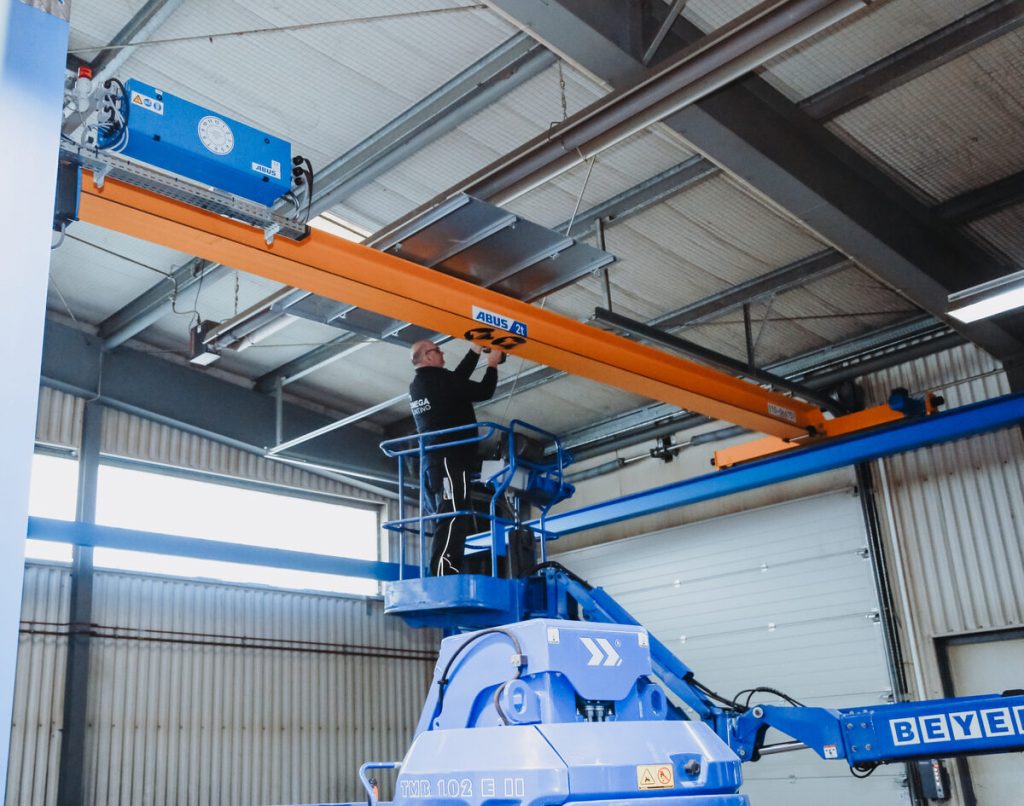

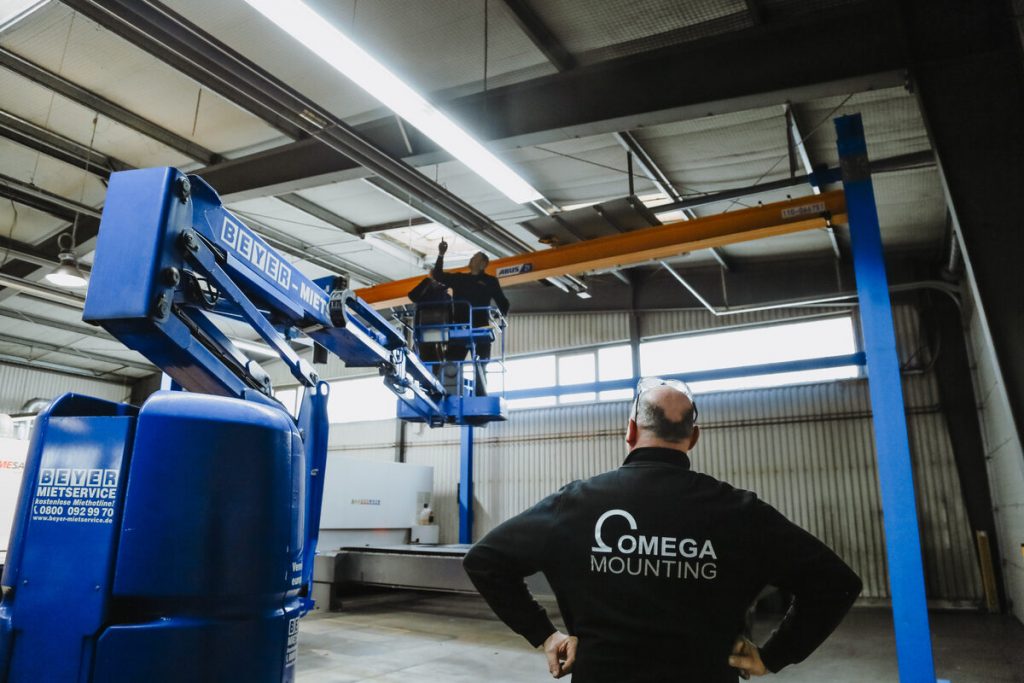

Dann der Hub: Mit dem Stapler – die Brücke sauber auf einem Palettenstapel aufgelagert – wurde die vormontierte Einheit angehoben und millimeterweise auf die Portalbahn aufgesetzt, während die Monteure von den Arbeitsbühnen aus führten und einfädelten. Die Fotos zeigen diesen Moment aus mehreren Blickwinkeln: die schwebende Brücke unter der Hallendecke, den Staplerfahrer im Dialog mit dem Kollegen auf der Bühne, das kontrollierte Absetzen auf die Bahn. Kein Spektakel, sondern Routine – weil jeder Handgriff vorher feststand.
Schritt 3: Stromschiene, Endabschaltung, Elektrik – der Kran bekommt Leben

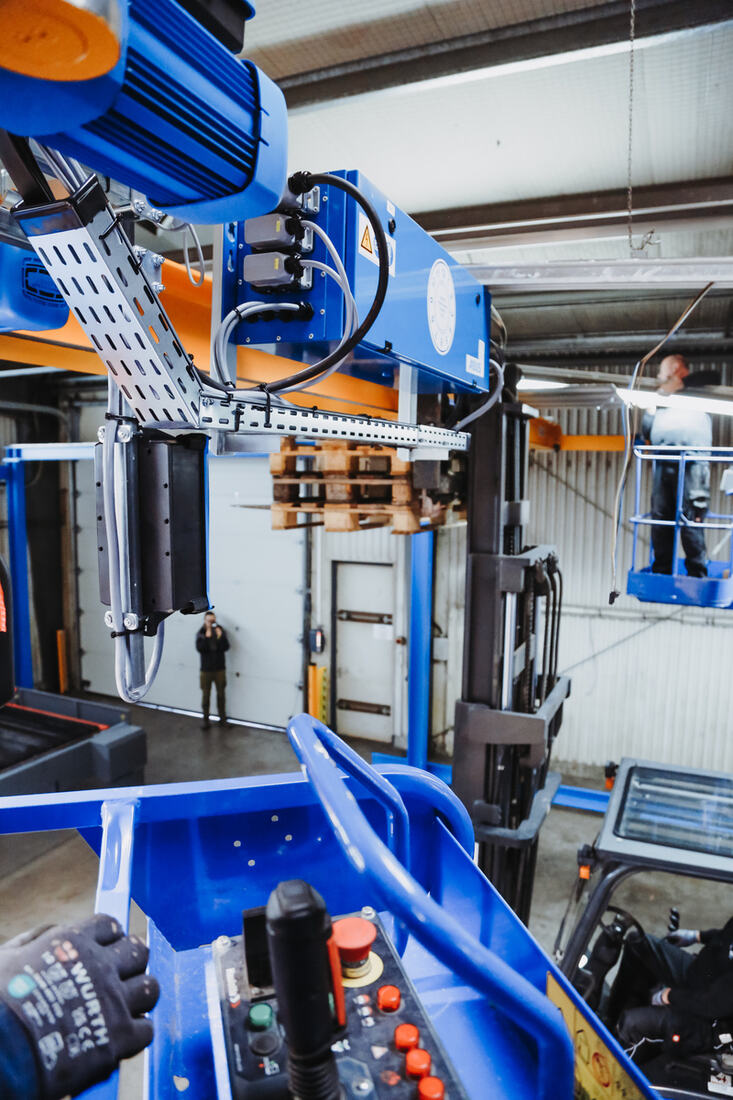

Eine Brücke auf der Bahn ist noch kein Kran. Jetzt folgte die komplette Elektromontage: Entlang der Bahn wurde die Stromschiene installiert, über die der Kran auf seiner gesamten Fahrstrecke unterbrechungsfrei mit Strom versorgt wird. Dazu kamen die Vor- und Endabschaltung – die Sicherheitseinrichtungen, die die Kranfahrt vor dem Bahnende erst verlangsamen und dann sicher stoppen, lange bevor die mechanischen Puffer ins Spiel kommen. Und schließlich alles, was zur fertigen Anlage gehört: Leitungsführung über die Kabelrinne, Anschluss von Hubwerk und Fahrantrieben, Warnleuchte, Steuerung.

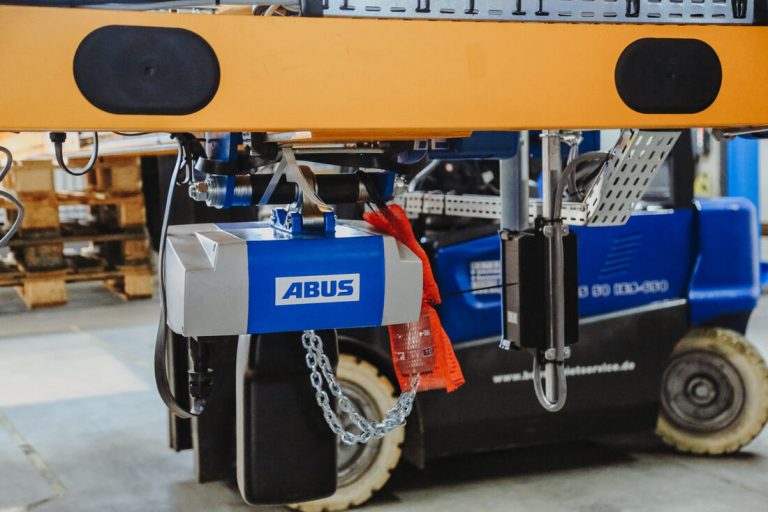

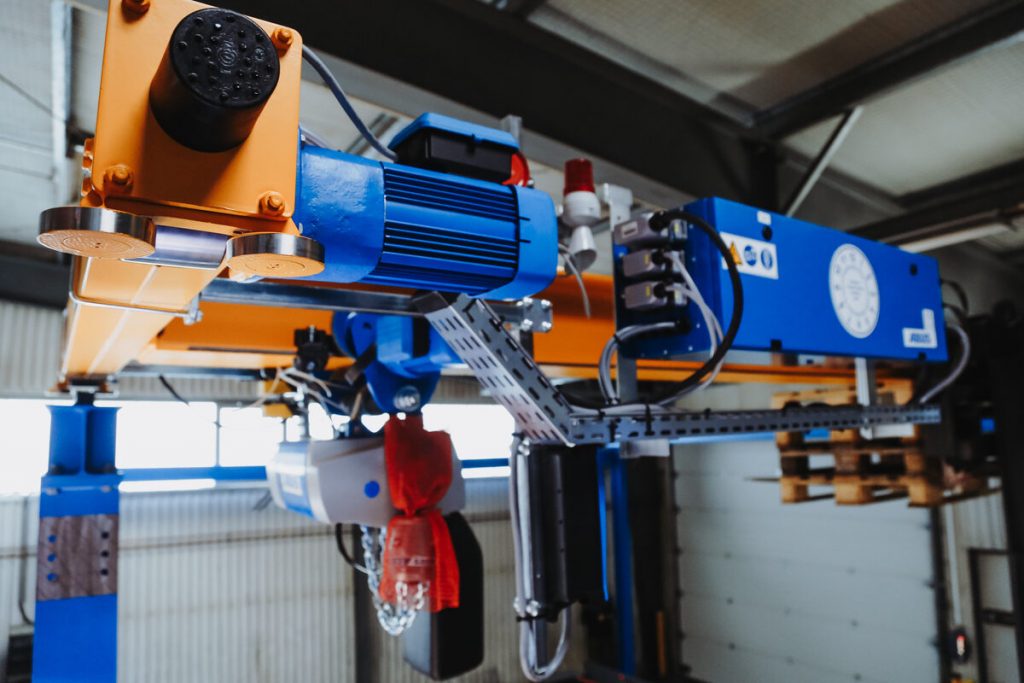

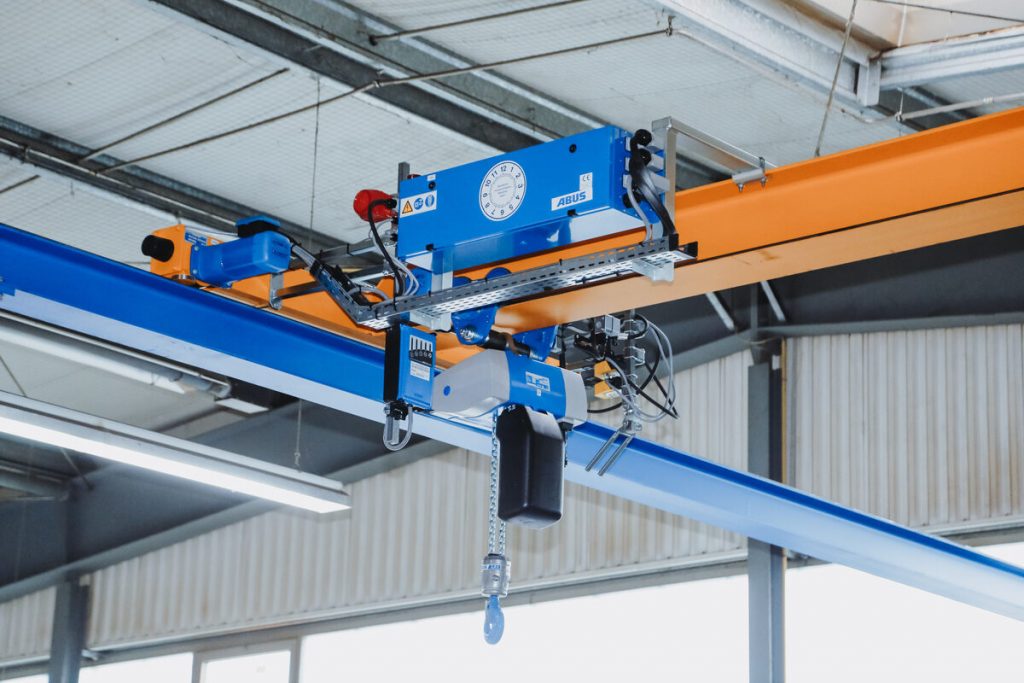

Auf den Detailfotos ist die fertige Technik schön zu erkennen: der Kettenzug mit seinem Haken unter der Brücke, die sauber verlegten Leitungen, die Fahrwerke auf der Bahn. So sieht eine Krananlage aus, bei der nicht nur gehoben, sondern mitgedacht wurde – jede Leitung geführt, jeder Endschalter eingestellt, jede Verschraubung kontrolliert.
Ein eingespieltes Team: vom Stahlbau bis zur Elektrik
Zwei Monteure, zwei Tage, vier Gewerke: Stahlbau, Vermessung, Mechanik, Elektrik. Und dazu ein echtes Heimspiel – von Rodgau nach Babenhausen sind es nur ein paar Kilometer, kurze Wege inklusive. Dass so ein Projekt in dieser Besetzung und diesem Tempo funktioniert, liegt an einer Besonderheit unserer Mannschaft: Unsere Monteure sind ein eingespieltes Team und beherrschen die komplette Kette – vom Stellen und Vergießen der Stahlkonstruktion über die Laservermessung bis zum Anklemmen der Steuerung.
Für den Kunden bedeutet das: keine Schnittstellen, keine Wartezeiten zwischen Gewerken, keine drei Firmen auf einer Baustelle. Ein Team kommt, baut auf, richtet aus, montiert, verkabelt – und übergibt am Ende eine Anlage, an der nur noch gearbeitet werden muss: mit ihr, nicht an ihr. Die Fotos vom Einsatz zeigen genau dieses Zusammenspiel – einer fährt, einer führt, beide wissen ohne viele Worte, was als Nächstes kommt.
Why Omega Mounting?
- Krantechnik komplett: Kranbahnen, Hängekrane, Laufkrane, Portalkrane – wir montieren Krananlagen jeder Bauart, in Neubauten wie in Bestandshallen.
- Stahlbau mit Messtechnik: Laservermessung in Höhe und Diagonalmaß plus fachgerechter Pagel-Verguss – die Grundlagen, auf denen ein Kran jahrzehntelang läuft.
- Vormontage am Boden: Was unten montiert werden kann, wird unten montiert – schneller, sicherer, präziser.
- Mechanik + Elektrik aus einer Hand: Stromschiene, Vor- und Endabschaltung, Steuerung – unser Team verkabelt die Anlage bis zur Übergabe.
- Lösung für Bestandshallen: Wenn das Gebäude keinen Kran tragen kann, bauen wir ihm einen, der auf eigenen Füßen steht.
- Regional verankert: Babenhausen liegt direkt vor unserer Haustür – von Rodgau aus sind wir in Dieburg, Aschaffenburg, Hanau, Offenbach und dem gesamten Rhein-Main-Gebiet schnell vor Ort, bundesweit im Einsatz.
Fazit

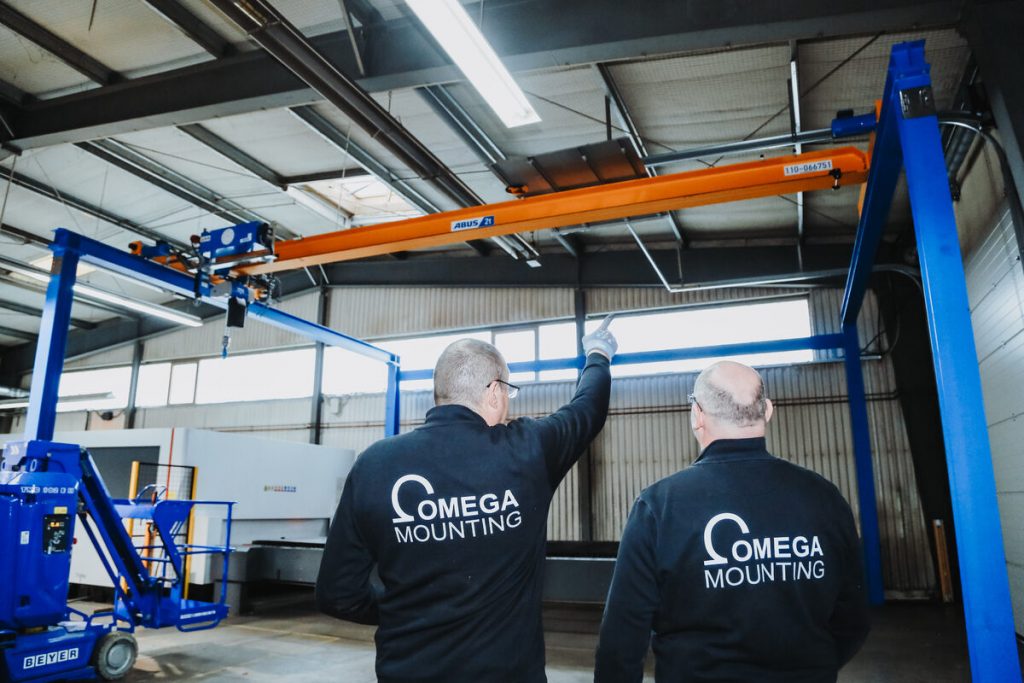

Ein Stahlportal, auf den Millimeter ausgerichtet und satt vergossen; eine am Boden vormontierte 2-Tonnen-Brücke, in einem Hub auf die Bahn gesetzt; Stromschiene, Endabschaltung und Steuerung sauber installiert – nach zwei sauber getakteten Einsatztagen mit zwei Monteuren hat der Stahlbaubetrieb in Babenhausen seinen Kran, ohne dass die Halle auch nur ein Kilogramm davon tragen muss. Und dank des Fotografen ist dieser Einsatz so dokumentiert, wie unsere Arbeit tatsächlich aussieht.
Wenn Ihre Halle einen Kran braucht – und niemand weiß, ob das Gebäude ihn tragen kann –, sprechen Sie uns an: Ein Portalkran steht auf eigenen Füßen. Wir planen, bauen, vermessen und schließen an.
Request a callback for your project now – Omega Mounting GmbH, Rodgau. Als Montageunternehmen aus dem Landkreis Offenbach sind wir in Offenbach, Hanau, Dieburg, Aschaffenburg und dem gesamten Rhein-Main-Gebiet schnell vor Ort – und bundesweit im Einsatz.
Bildergalerie zum Einsatz
Sie planen ein Projekt dieser Art?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Häufig gestellte Fragen
Der Brückenkran läuft auf Kranbahnen, die am Gebäude befestigt sind – die Halle trägt alle Lasten mit. Der Portalkran bringt sein eigenes Stahltragwerk mit: Stützen und Bahnträger bilden ein freistehendes Portal, das sämtliche Kräfte direkt in den Hallenboden leitet. Das Gebäude bleibt unbelastet.
Immer dann, wenn eine Bestandshalle nachträglich einen Kran bekommen soll und das Dachtragwerk dafür nicht ausgelegt ist – oder wenn nur ein Teilbereich der Halle Kranabdeckung braucht. Auch in Mietobjekten ist das Portal ideal: kein Eingriff ins Gebäude, und die Anlage kann bei Bedarf umziehen.
Weil die Brücke nur auf einer exakt ausgerichteten Bahn sauber läuft. Vermessen wird in der Höhe (beide Bahnen auf gleichem Niveau, damit der Kran in der Waage fährt) und im Diagonalmaß (absolute Rechtwinkligkeit, damit sich die Brücke beim Fahren nicht verspannt). Schon wenige Millimeter Abweichung führen zu Verschleiß und Störungen.
Pagel ist ein hochfester, schwindfreier Vergussmörtel, mit dem die Fußplatten des Portals untergossen werden. Er füllt alle Unebenheiten zwischen Platte und Hallenboden vollflächig aus und schafft eine kraftschlüssige Verbindung – nur so bleibt der Kran dauerhaft in der Waage und kann seine Lasten sicher in den Boden ableiten. Wichtig: Der Verguss muss vollständig aushärten, bevor er belastet werden darf – deshalb wird der Kran erst am Folgetag montiert.
Tag eins: Portal aufbauen, per Laser in Höhe und Diagonalmaß ausrichten, Fußplatten mit Pagel vergießen – der Verguss härtet über Nacht aus. Tag zwei: Kranbrücke am Boden vormontieren (Hubwerk, Fahrwerke, Leitungen), auf die Bahn heben und die Elektrik installieren: Stromschiene, Vor- und Endabschaltung, Steuerung. Bei diesem Projekt: zwei Einsatztage mit zwei Monteuren.
Die Stromschiene versorgt den Kran auf der gesamten Fahrstrecke unterbrechungsfrei mit Strom. Die Vor- und Endabschaltung bremst die Kranfahrt vor dem Bahnende automatisch ab und stoppt sie sicher – die mechanischen Puffer sind nur noch die letzte Reserve.
Ja – wir errichten und montieren Krananlagen unabhängig vom Fabrikat: Portal, Kranbahn, Brücke, Hubwerk, Elektrik und Inbetriebnahmevorbereitung aus einer Hand. Auch Wartung, Reparatur und Umbauten bestehender Anlagen gehören zu unserem Programm.
Ja – dieses Portal entstand bei einem Stahlbaubetrieb in Babenhausen, dem Nachbarort unseres Firmensitzes Rodgau. Im gesamten Rhein-Main-Gebiet sind wir schnell vor Ort, von Dieburg über Aschaffenburg und Hanau bis Darmstadt – bundesweit auf Anfrage. Bildnachweis: Alle Fotos [Racoon Media](https://www.racoonmedia.de) – die Marketing-Agentur aus unserem eigenen Firmennetzwerk.
