Transformatoren einbringen im Datacenter Frankfurt: 52 Tonnen mit der Verschubbahn ins geschlossene Gebäude
Wie zwei Mechaniker und ein Lifting Supervisor an einem Tag zwei Transformatoren vom Schwerlast-Tieflader auf die Verschubbahn und Stück für Stück in ihre Zelle gebracht haben
Wenn ein Transformator kommt, steht das Gebäude meistens schon. Dach drauf, Wände zu, Decke dicht – und genau dann soll ein Bauteil hinein, das mehr wiegt als ein voll beladener Sattelzug. Über den Kran geht das nicht mehr. Der Weg führt durch die Tür.
Bei diesem Auftrag in einem Rechenzentrum im Raum Frankfurt waren es zwei Transformatoren, jeder rund 52 Tonnen schwer – zusammen über 100 Tonnen an einem einzigen Einsatztag. Unser Team war als Subunternehmer für die Hebe- und Einbringarbeiten gebucht: den Hub vom Schwerlast-Tieflader planen, koordinieren und begleiten – und die Verschubbahn fahren, mit der die Maschine anschließend in ihre Zelle gebracht wurde.
Ein langer Tag, zwei Mechaniker, ein Lifting Supervisor. Am Abend standen beide Transformatoren auf ihrem Platz, die Lkw waren pünktlich wieder unterwegs, und der Kunde konnte mit dem Anschließen beginnen.
Projekt-Steckbrief
- Leistung: Hebe- und Einbringarbeiten für zwei Transformatoren als Subunternehmer – Planung und Koordination des Hubs, Abladen vom Schwerlast-Tieflader direkt auf die Verschubbahn, Unterbauen und Nivellieren der Verschubbahn, Einschieben der Transformatoren in die Trafozelle, Vorbereiten der Absetzpunkte in der Grube, Begleitung bis zum abgesetzten Zustand
- Team: 2 Mechaniker von Omega Mounting und 1 Lifting Supervisor
- Projektzeit: ein langer Einsatztag für beide Transformatoren, Mai 2024
- Gewicht: rund 52 Tonnen je Transformator – zusammen über 100 Tonnen an einem Einsatztag
- Rolle: Subunternehmer; die Verschubbahn wurde vom Auftraggeber gestellt, gefahren haben wir sie
- Einsatzort: Rechenzentrum im Raum Frankfurt am Main
- Auftraggeber: Schwerlast- und Kranunternehmen – auf Kundenwunsch nicht namentlich genannt
- Besonderheit: Das Gebäude war bereits geschlossen. Ein Kranhub von oben war nicht mehr möglich – der Transformator musste ebenerdig hineingeschoben werden
- Ergebnis: Beide Transformatoren termingerecht und lagerichtig in ihrer Zelle abgesetzt, Lkw pünktlich frei
Was ist eine Verschubbahn?

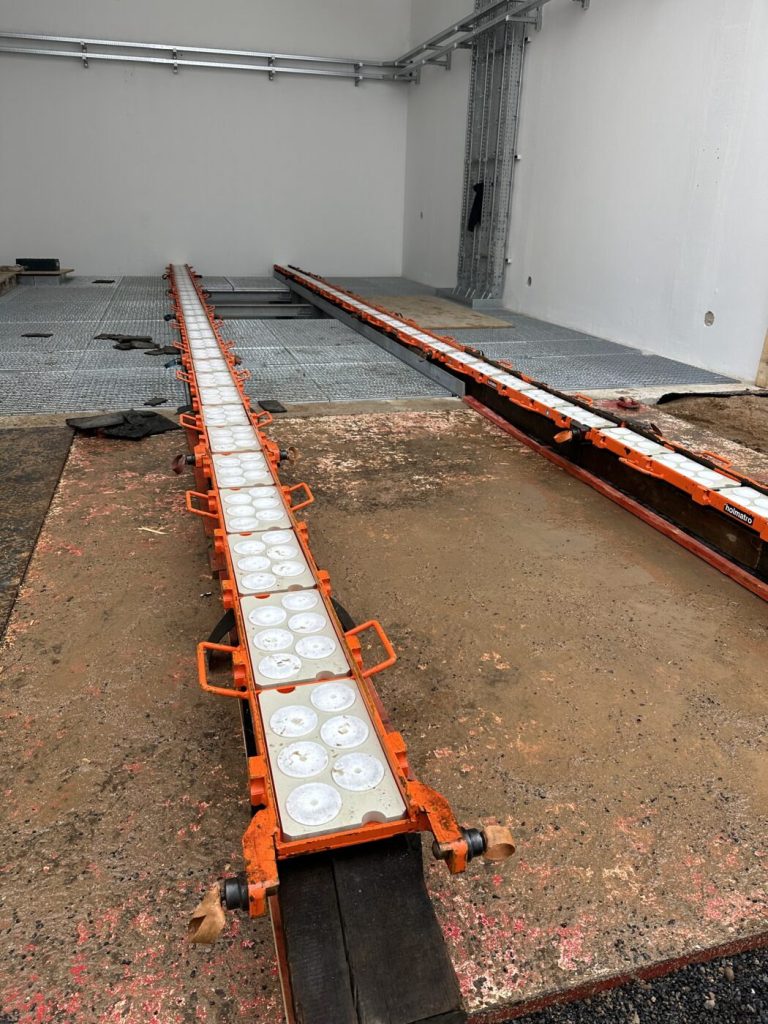

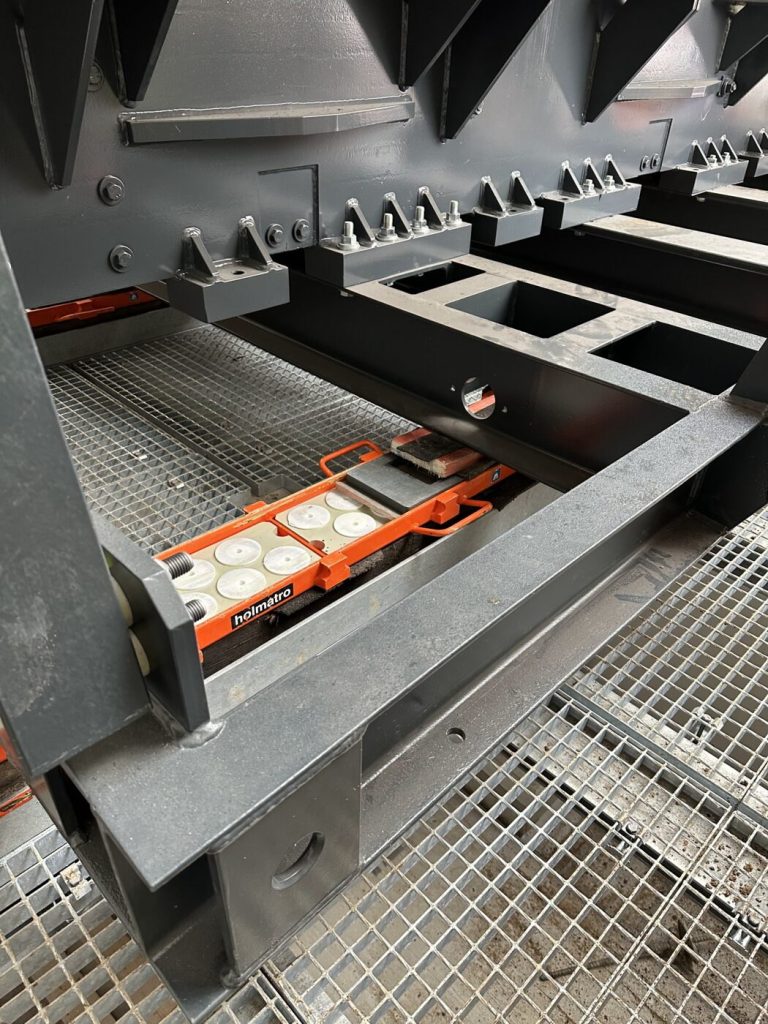

Eine Verschubbahn ist ein hydraulisches Schienensystem, mit dem sich sehr schwere Lasten waagerecht bewegen lassen, ohne sie anzuheben oder zu rollen. Sie besteht aus Schienenelementen, die aneinandergereiht eine durchgehende Bahn bilden, und aus Hydraulikzylindern, die die Last auf dieser Bahn Stück für Stück vorschieben.
Das Prinzip ist das eines Spanners: Der Zylinder greift, schiebt ein Stück, setzt zurück, greift neu und schiebt wieder. Die Last bewegt sich dabei nicht ruckartig, sondern in kurzen, kontrollierten Etappen. Genau deshalb eignet sich das Verfahren für Bauteile, bei denen jede unkontrollierte Bewegung teuer wird.
Der große Vorteil gegenüber dem Kran: Die Verschubbahn braucht keine Höhe. Sie arbeitet dort, wo über der Last eine Decke ist – im Gebäude, im Keller, unter einer Bühne. Ihr Nachteil ist, dass sie den Untergrund kompromisslos abbildet. Eine Bahn, die nicht exakt in der Waage liegt, schiebt die Last schief. Und eine 52-Tonnen-Last, die schief in einen Raum läuft, lässt sich nicht mal eben zurechtrücken.
Die Bahn für diesen Einsatz kam vom Auftraggeber. Gefahren haben wir sie – Erfahrung mit Tonnagen in dieser Größenordnung hat nicht jeder, und die Bedienung entscheidet über das Ergebnis.
Warum wurde der Transformator nicht einfach mit dem Kran eingehoben?
Weil das Dach bereits drauf war.
Das ist kein Planungsfehler, sondern der Normalfall. Transformatoren kommen selten in den Rohbau. Sie kommen, wenn das Gebäude dicht ist – und sie müssen später, nach zehn oder zwanzig Jahren, wieder heraus, ohne dass jemand dafür ein Dach öffnet.
Deshalb stehen die meisten Transformatoren auf Eisenbahnschienen, die in den Boden der Trafozelle eingelassen sind und bis nach draußen führen. Der Transformator sitzt mit seinen Rollen auf dieser Schiene und lässt sich für einen Tausch aus dem Gebäude herausschieben. Was beim Einbringen funktioniert, funktioniert Jahre später auch beim Ausbringen – in die andere Richtung.

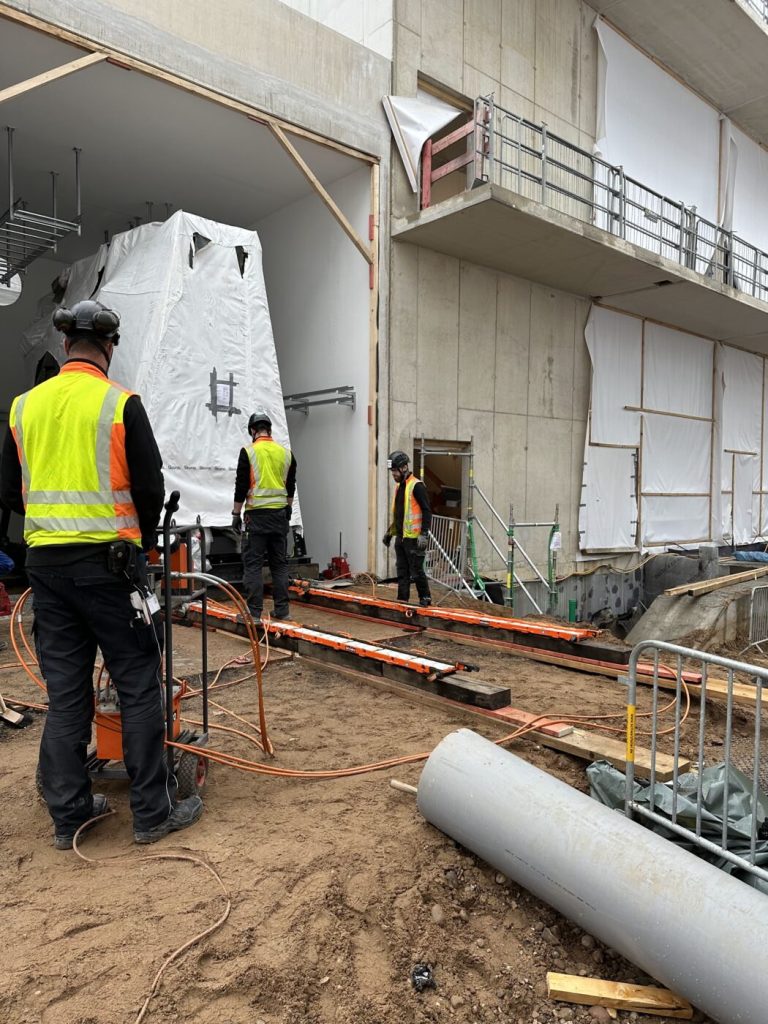

In diesem Fall war die Schiene im Gebäude fertig und tragfähig. Nur draußen war sie es nicht: Vor dem Gebäude war noch nichts hergestellt, kein Vorplatz, keine durchgehende Ebene. Genau diese Lücke zwischen Tieflader und Gebäudeschiene hat die Verschubbahn geschlossen.

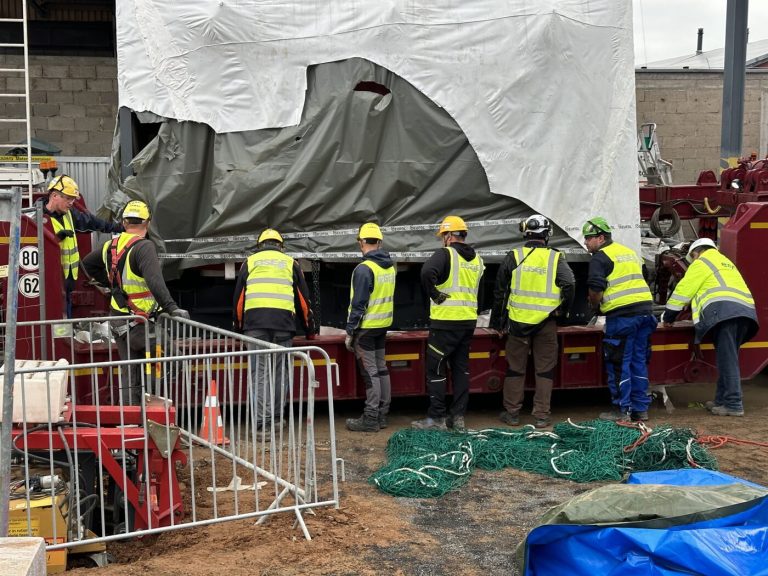

Wie kommt ein 52-Tonnen-Transformator vom Tieflader auf die Verschubbahn?
Mit einem Hub, der genau einmal stattfindet.

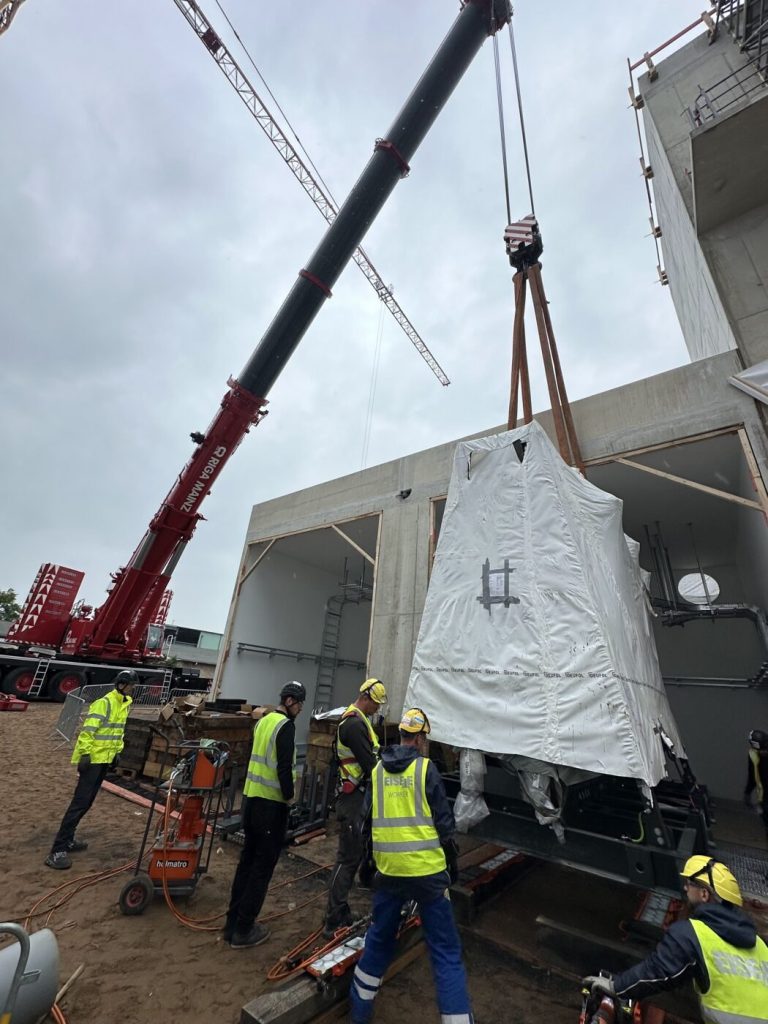

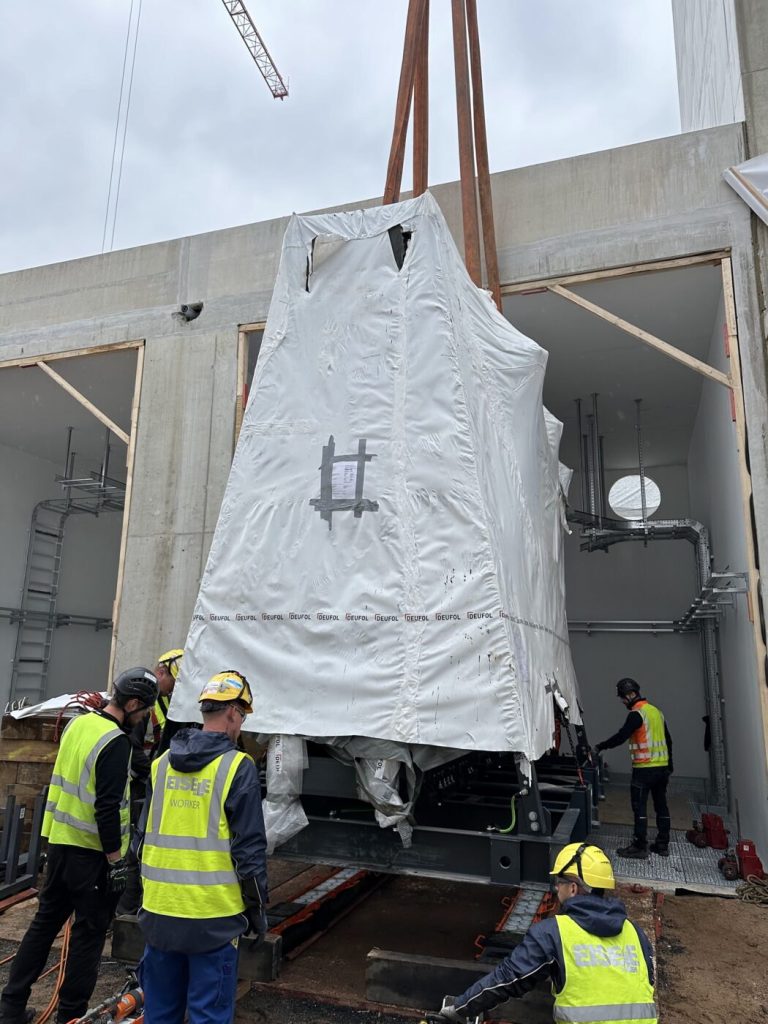

Wir hatten dabei Glück mit der Örtlichkeit: Das Gebäude hatte eine Anfahrt über die Rückseite. Der Schwerlast-Tieflader konnte so nah heranfahren und der Mobilkran so positioniert werden, dass wir den Transformator direkt vom Auflieger nehmen und ohne Zwischenabsetzen auf die Verschubbahn legen konnten. Jedes Zwischenabsetzen wäre ein zusätzlicher Hub – und jeder Hub ist ein zusätzliches Risiko und zusätzliche Zeit, in der ein Lkw steht.

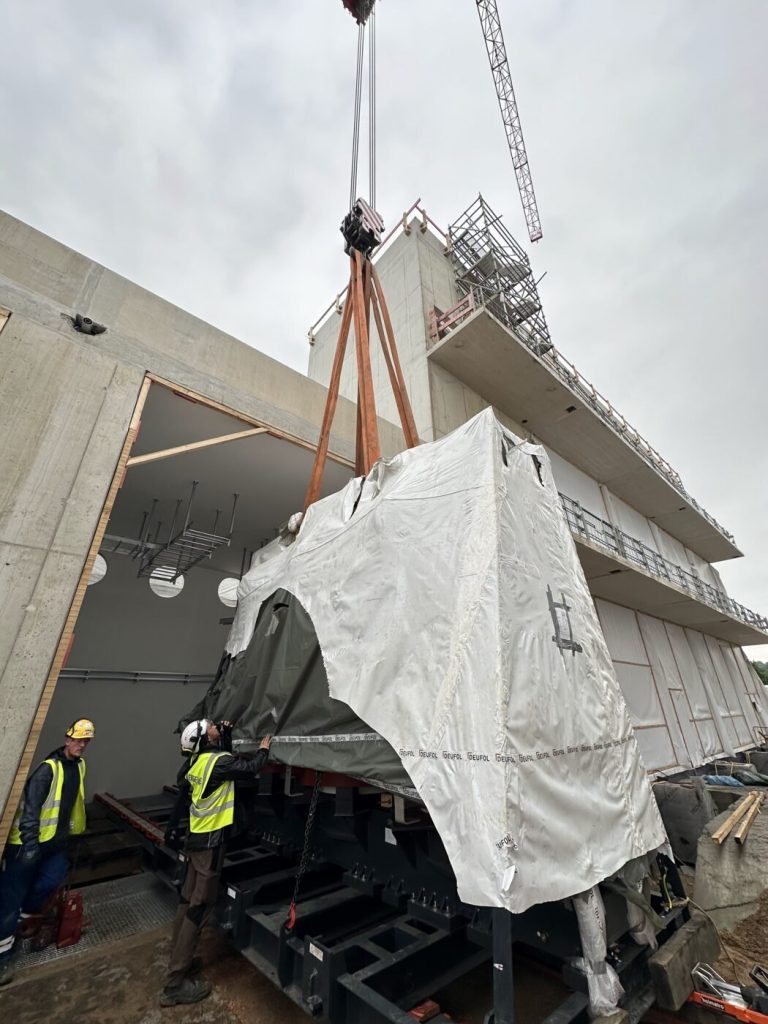

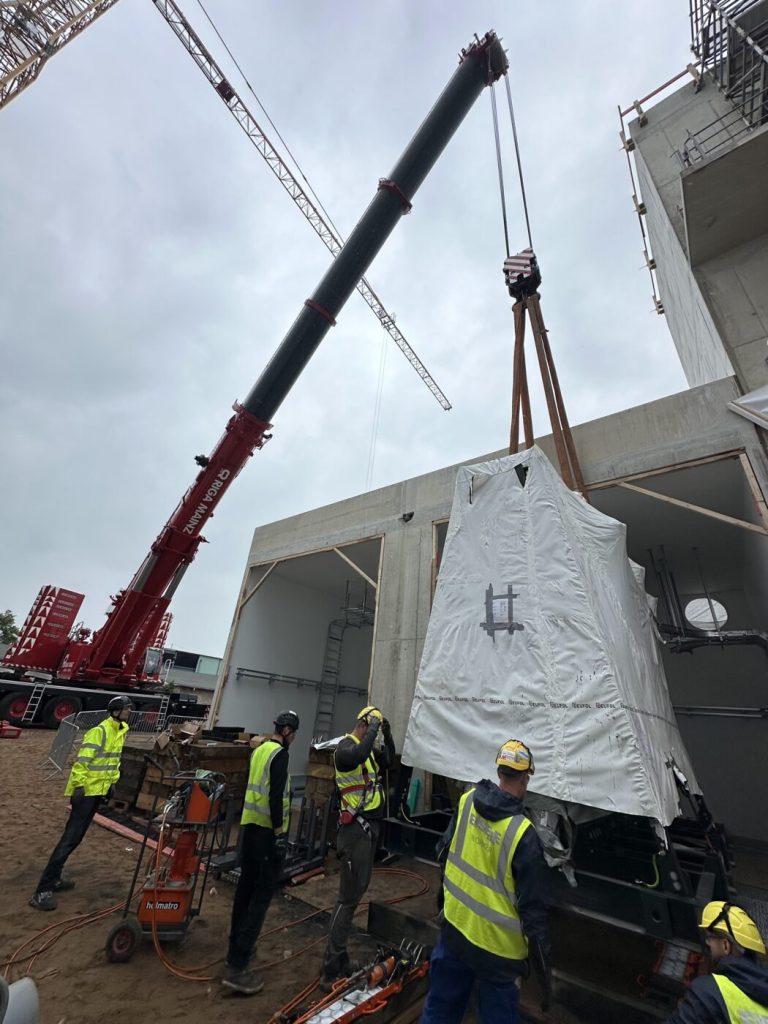

Auf den Fotos ist gut zu erkennen, wie der Transformator in seiner werkseitigen Schutzhülle am Haken hängt. Die Hülle bleibt bis zum Schluss drauf: Ein Transformator ist kein Stahlbauteil, das man abklopfen kann, wenn es schmutzig wird.
Warum das Nivellieren die eigentliche Arbeit ist
Das war der schwierigste Teil des Tages – und der, den man auf keinem Foto sieht.

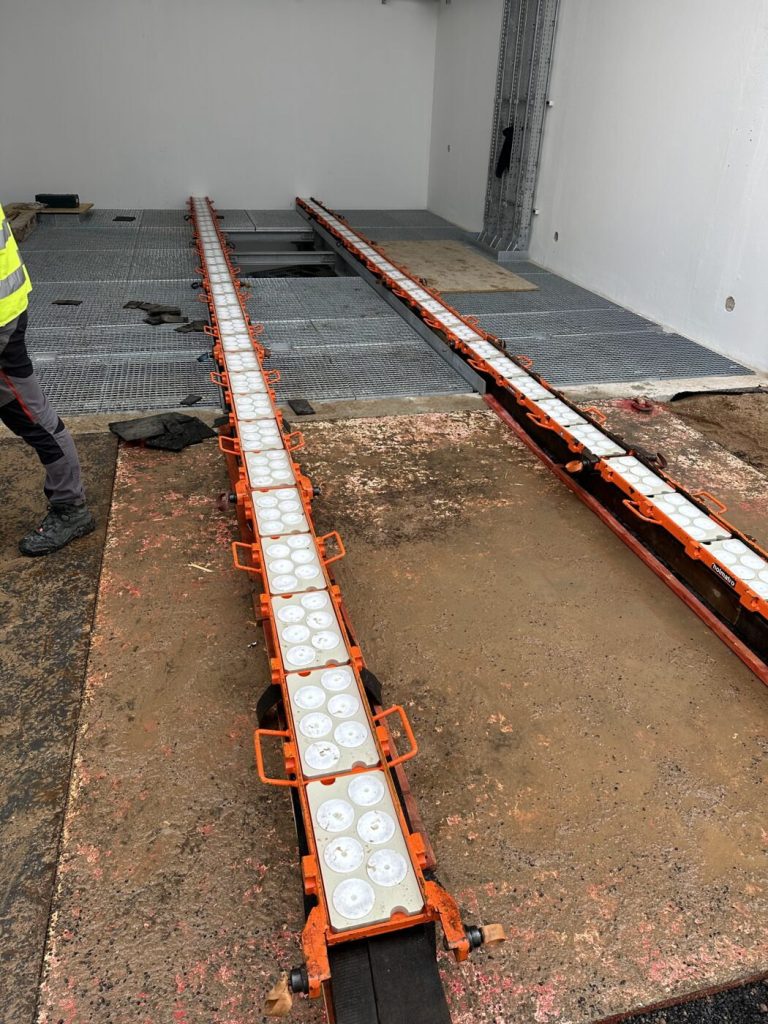

Die Verschubbahn liegt vor dem Gebäude auf dem, was da ist. Und was da ist, ist auf einer Baustelle nie eben. Es gab eine Rampe, es gab Höhenunterschiede zwischen Außenbereich und Gebäudeschiene, und es gab keine hergestellte Fläche. Also musste die komplette Bahn unterbaut und ausgerichtet werden, bevor überhaupt etwas geschoben wurde: Element für Element unterlegen, messen, nachlegen, wieder messen.
Der Grund ist einfach: Die Bahn gibt die Richtung vor. Wenn sie nicht exakt in der Waage und exakt in der Flucht liegt, schiebt sie den Transformator schief in den Raum – und dann steht er nicht über seinen Absetzpunkten. Bei einem Bauteil dieser Masse gibt es kein Nachkorrigieren von Hand.
Dazu kommt die Lastverteilung. 52 Tonnen auf wenigen Auflagerpunkten erzeugen Flächenpressungen, die kein unvorbereiteter Untergrund aufnimmt. Was unter der Bahn liegt, muss die Last genauso sicher tragen wie die Bahn selbst.

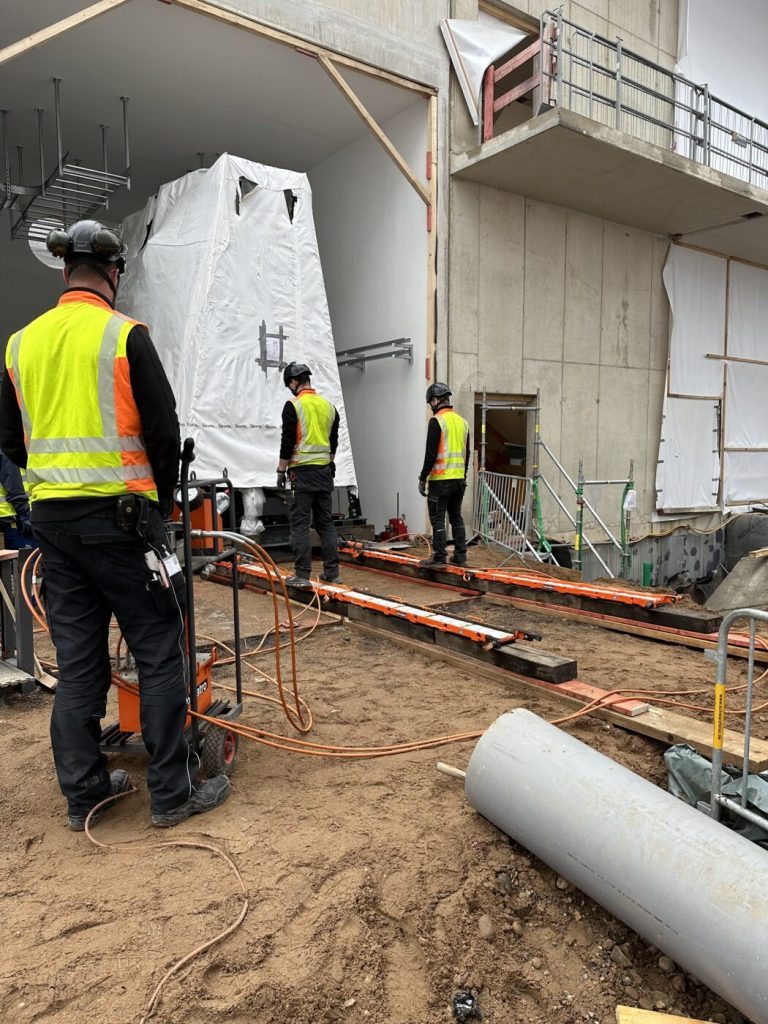

Warum das Einschieben über eine Stunde dauert
Weil eine Verschubbahn nicht durchzieht, sondern taktet.

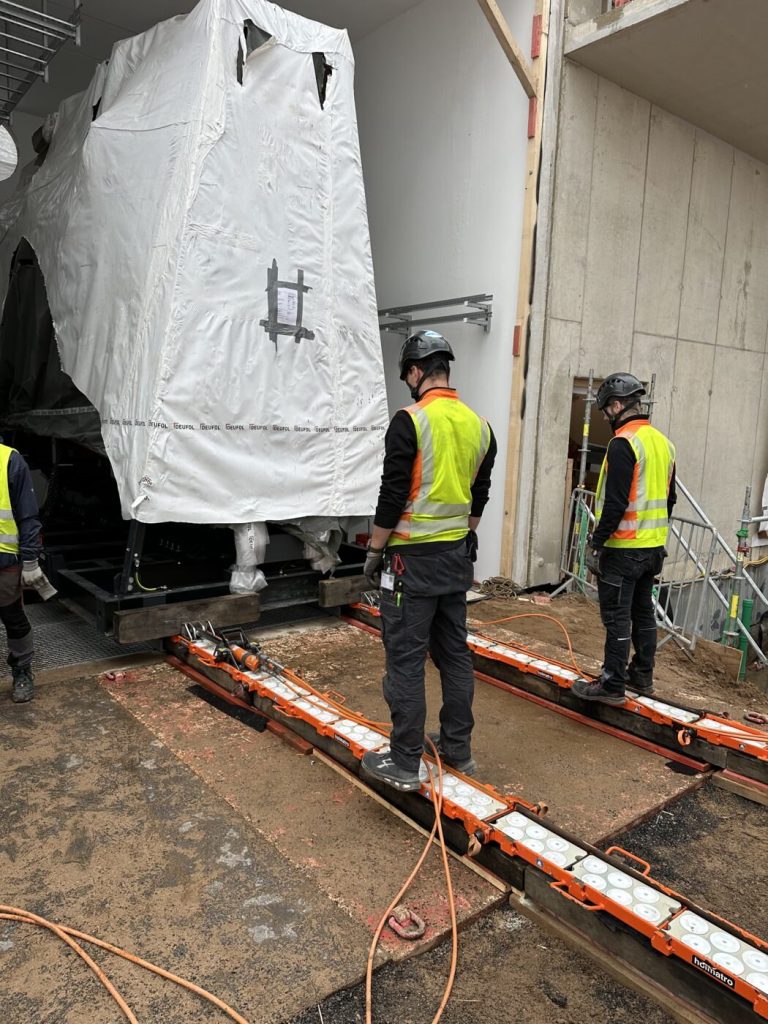

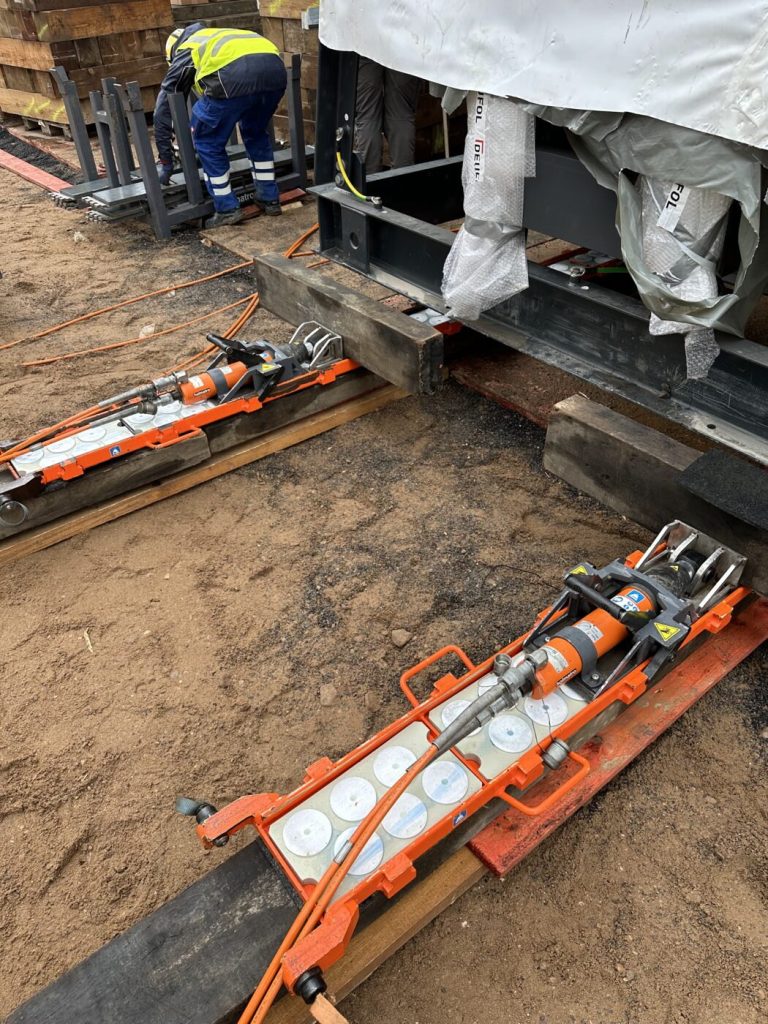

Der Hydraulikzylinder hat einen begrenzten Hub. Er greift in die Bahn ein, schiebt die Last um diese eine Hublänge vor, löst, fährt zurück, greift in den nächsten Abschnitt und schiebt erneut. Jeder dieser Takte bewegt den Transformator nur ein kurzes Stück. Über die gesamte Strecke vom Tieflader bis in die Zelle summiert sich das auf gut eine Stunde reiner Schiebezeit.
Das ist keine verlorene Zeit, sondern das Sicherheitsmerkmal des Verfahrens. Nach jedem Takt steht die Last. Man kann prüfen, nachmessen, korrigieren, bevor der nächste Takt läuft. Wer hier Tempo machen will, verliert genau die Kontrolle, für die man das Verfahren überhaupt gewählt hat.

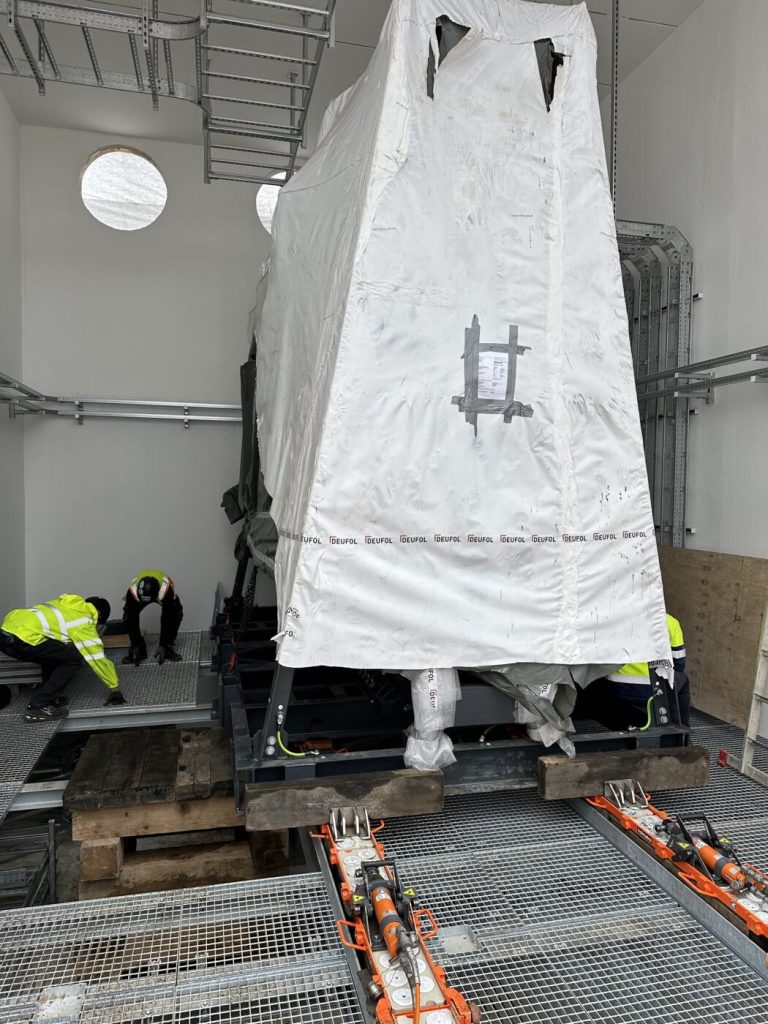

Wie kommt der Transformator von der Bahn auf sein Fundament?
Er wird angehoben, und die Bahn wird unter ihm weggezogen.

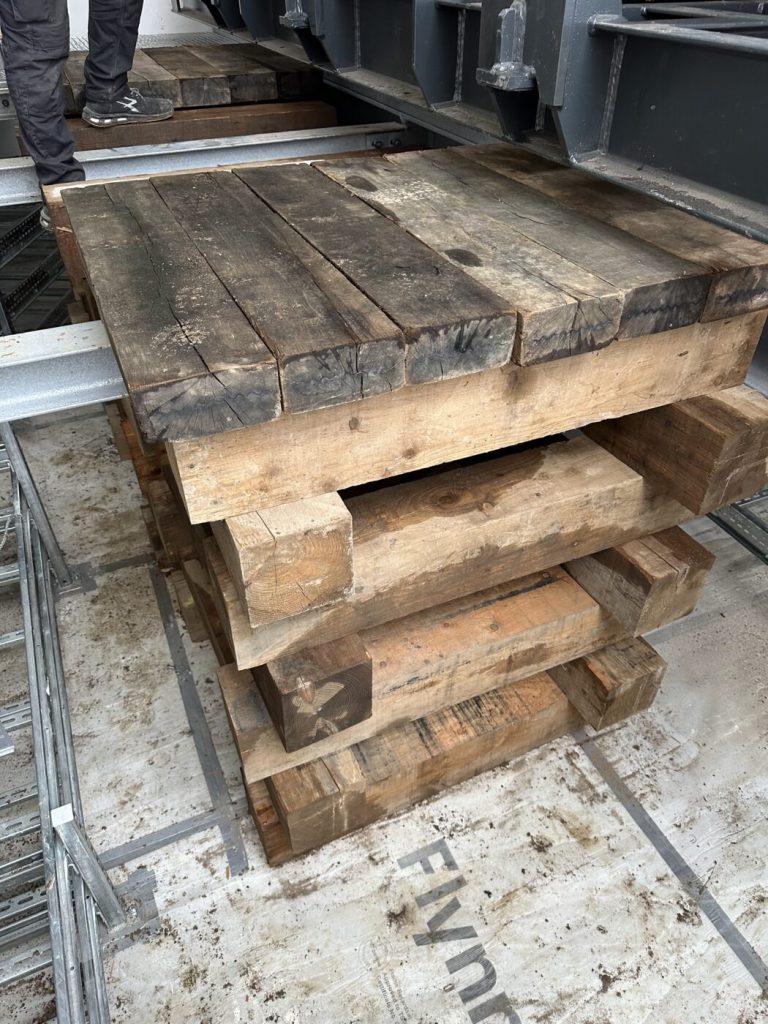

Dafür haben wir vorher in der Trafogrube Kanthölzer gestapelt – als Absetzpunkte, auf denen der Transformator später zu liegen kommt. Steht die Maschine an ihrer Endposition, wird sie mit Hydraulikblöcken angehoben, so weit, dass die Schienenelemente der Verschubbahn darunter frei werden. Die Elemente kommen heraus, der Transformator wird abgelassen und steht auf seinen vorbereiteten Punkten.
Dieser Schritt wird bei der Planung gerne übersehen. Man denkt bis zur Endposition – aber die Bahn, auf der die Last liegt, muss auch wieder heraus. Wer die Absetzpunkte nicht vorher baut, steht mit 52 Tonnen auf einer Bahn, die er nicht mehr entfernen kann.
Kanthölzer sind dabei kein Provisorium, sondern seit Jahrzehnten das Mittel der Wahl: Holz gibt kontrolliert nach, verteilt die Last und zeigt Überlastung an, bevor es versagt.
Was macht ein Lifting Supervisor auf so einer Baustelle?
Er verantwortet den Hub – von der Planung bis zur Freigabe jeder einzelnen Bewegung.
Bei diesem Auftrag waren wir nicht nur mit Werkzeug vor Ort, sondern auch in dieser Rolle gebucht. Das heißt: den Ablauf vorher durchdenken, Anschlagpunkte und Anschlagmittel festlegen, den Kranstandort mit der Bodenbelastung abgleichen, die Reihenfolge mit allen Beteiligten abstimmen und während der Arbeiten die Hebevorgänge freigeben – oder eben stoppen.
Auf Rechenzentrumsbaustellen ist das inzwischen Standard. Der Generalunternehmer verlangt für Hebearbeiten eine benannte, schriftlich bestellte Person, die für den Hub verantwortlich zeichnet. Diese Rolle bringen wir mit, statt sie beim Kunden vorauszusetzen.
Sicherheit bei Lasten dieser Größenordnung
Bei 52 Tonnen gibt es keine kleinen Fehler.
Unser Personal ist SCC-zertifiziert und für Arbeiten an und unter schwebenden Lasten geschult. Während des Hubs hält sich niemand unter der Last auf. Beim Verschub steht das Team seitlich, in Sichtkontakt, mit klar verteilten Rollen: einer bedient die Hydraulik, einer beobachtet die Flucht, einer den Abstand zu Bauteilen und Wänden.
Und weil die Bahn nach jedem Takt anhält, ist jeder dieser Takte auch ein Prüfpunkt. Das Verfahren erzwingt die Kontrolle, die man sonst diszipliniert einhalten müsste.
Warum Omega Mounting?
- Hub und Verschub aus einer Hand: Wir planen den Kranhub, begleiten ihn und fahren anschließend die Verschubbahn. Zwei Gewerke, ein Ansprechpartner, keine Schnittstelle mitten im kritischen Moment.

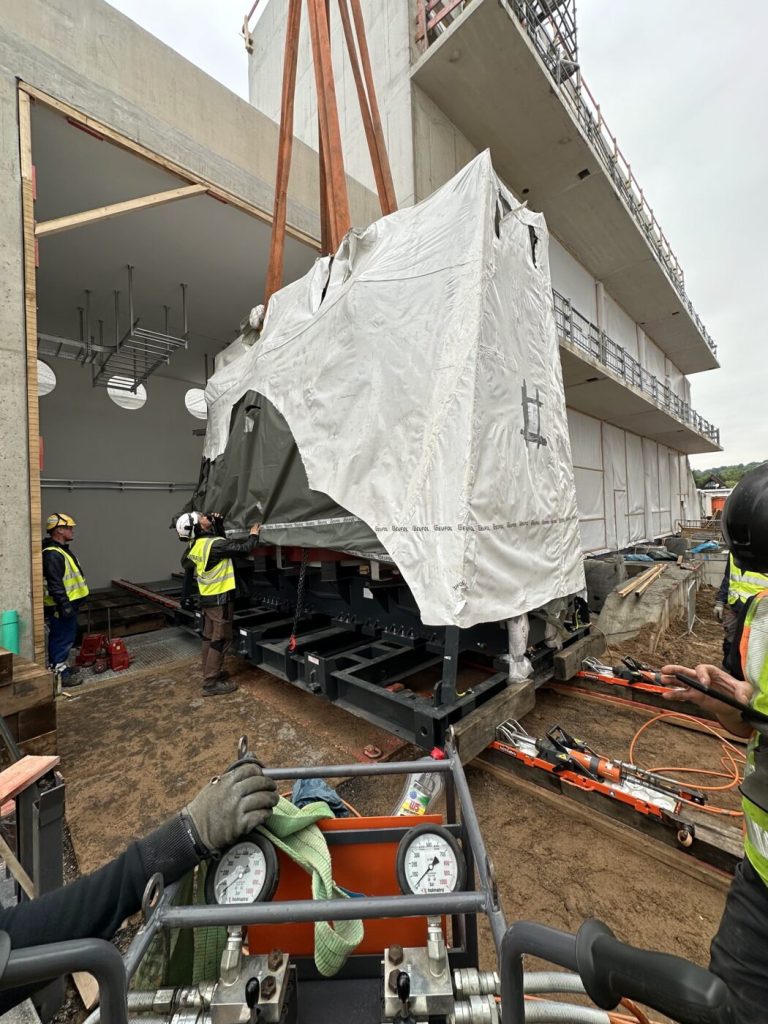

- Erfahrung mit großen Tonnagen an der Hydraulik: Eine Verschubbahn zu bedienen ist kein Knopfdruck. Bei Lasten dieser Größe entscheidet die Hand am Ventil über das Ergebnis.
- Lifting Supervisor im eigenen Haus: Wir stellen die schriftlich bestellte verantwortliche Person für Hebearbeiten – auf Rechenzentrumsbaustellen inzwischen Voraussetzung.
- Wir denken bis zum Absetzen: Absetzpunkte in der Grube, Hydraulikblöcke, Rückbau der Bahn – der Auftrag endet nicht, wenn die Last an ihrer Position steht.
- Montagepartner der Fachfirmen: Wir arbeiten regelmäßig als Subunternehmer für Kran- und Schwerlastunternehmen und fügen uns in deren Ablauf ein, statt einen eigenen zu verlangen.
- Datacenter-Routine: Zutritt, Sicherheitsbereiche, Koordination mit anderen Gewerken und dokumentierte Abläufe sind für uns Alltag – über zehn dokumentierte Rechenzentrumsprojekte im Rhein-Main-Gebiet.
- Regional verankert: Von Rodgau aus sind wir in Frankfurt, Offenbach, Raunheim, Hanau und dem gesamten Rhein-Main-Gebiet schnell vor Ort – und bundesweit im Einsatz.
Fazit

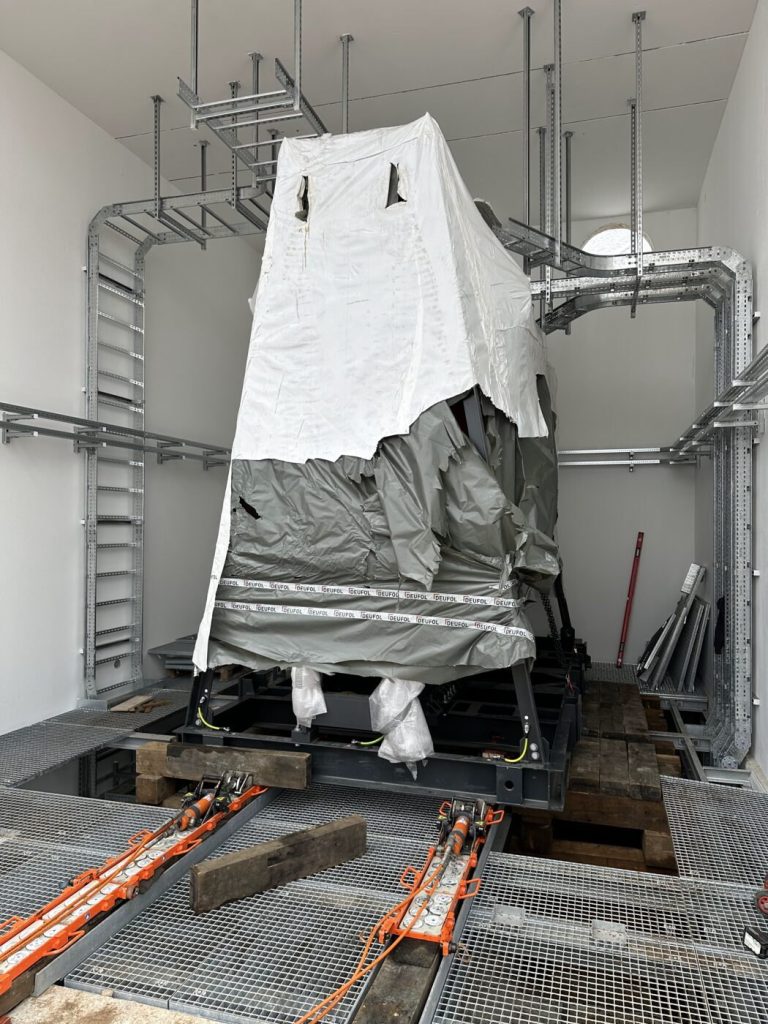

Ein geschlossenes Gebäude, zwei Transformatoren mit je rund 52 Tonnen – zusammen über 100 Tonnen – und kein Weg von oben: Am Ende des Einsatztages standen beide Maschinen lagerichtig in ihrer Zelle, die Schwerlast-Tieflader waren pünktlich wieder frei, und der Kunde konnte anschließen.
Die eigentliche Leistung steckte dabei nicht im Hub, sondern in der Vorbereitung. Eine Verschubbahn, die sauber unterbaut und nivelliert ist, schiebt 52 Tonnen dorthin, wo sie hingehören. Eine, die es nicht ist, schiebt sie daneben.
