Einbringung planen: Deckenlast, Öffnungen und Kranstellflächen
Von Tobias Schott · Lesezeit ca. 24 Minuten · Stand: Oktober 2026
Eine Anlage, die ins Gebäude kommt, muss eines Tages auch wieder hinaus – wer Einbringöffnung, Deckenlast, Transportweg und Kranstellfläche in der Planung festlegt, spart sich am Einbringtag Kernbohrungen, Statikgutachten und Nachträge.
Sie planen ein Technikgebäude, eine Produktionshalle oder ein Rechenzentrum, und irgendwo auf Ihrer Liste steht: Notstromaggregat, Trafo, Kältemaschine, Werkzeugmaschine, Lagerautomat. Die Datenblätter liegen vor, die Aufstellfläche ist eingezeichnet. Aber wie kommt die Maschine dorthin? Wer die Einbringung planen will, muss Deckenlast, Öffnung, Weg und Gerät zusammen denken – und die Frage beantworten, wie die Anlage in fünfzehn Jahren wieder herauskommt.
Diese Frage wird in der Planung oft zu spät gestellt. Dann steht am Einbringtag eine Montagekolonne vor einer Türlichte, die drei Zentimeter zu schmal ist, vor einer Decke, deren Nutzlast niemand kennt, oder vor einer Kranstellfläche, unter der ein Kanal liegt. Das kostet Zeit, Geld und Nerven – und manchmal eine Wand.
Dieser Artikel richtet sich an Planer und zeigt, was Sie zur Einbringung planen sollten: Deckenlast und Lastverteilung, Einbring- und Montageöffnungen, Einbringwege mit Türlichten und Kurvenradien, Kranstellflächen und Zufahrten, Austauschbarkeit und Reserveflächen. Mit Beispielen aus Raunheim, Frankfurt und dem Rhein-Main-Gebiet, bei denen die Planung gut war – oder bei denen wir nachträglich einen Weg finden mussten.
Das Wichtigste in Kürze
- Einbringplanung ist Teil der Gebäudeplanung: Öffnungen, Deckenlasten, Transportwege und Kranstellflächen werden im Entwurf festgelegt, nicht am Einbringtag improvisiert.
- Jede Anlage braucht einen definierten Weg hinein und hinaus – über ein Tor, ein demontierbares Fassadenfeld, eine Dachöffnung oder einen Einbringschacht.
- Deckenlasten müssen für den Transportzustand geprüft werden, nicht nur für den Aufstellzustand: Schwerlastrollen und Schwerlastfahrwerke erzeugen Punktlasten, die der Tragwerksplaner bewerten muss.
- Einbringwege werden an ihrer engsten Stelle bemessen – Türlichte, lichte Höhe, Kurvenradius, Aufzugskabine – mit Reserve für Verpackung, Fahrwerk und Anschlagmittel.
- Kranstellflächen brauchen tragfähigen Untergrund ohne Schächte und Kanäle, eine Zufahrt mit passender Schleppkurve für Schwertransporte und einen Platz im Bauablauf.
- Austauschbarkeit heißt: Der Einbringweg bleibt über die Nutzungsdauer frei oder lässt sich mit vertretbarem Aufwand wieder öffnen.
- Je früher ein Montagebetrieb die Planung prüft, desto billiger ist jede Korrektur – am besten in der Entwurfsphase, spätestens vor der Ausschreibung.
Was ist eine Einbringplanung?
Eine Einbringplanung ist die systematische Festlegung, auf welchem Weg, mit welchen Geräten und unter welchen baulichen Voraussetzungen eine schwere oder sperrige Anlage von der Anlieferung bis zum Aufstellort in ein Gebäude gelangt – und wie sie bei Wartung oder Austausch wieder herauskommt.
Sie verbindet drei Disziplinen: die Architektur (Einbringöffnungen, Einbringwege, Türlichten), die Tragwerksplanung (Deckenlasten, Lastannahmen, Kranstellflächen, Lastverteilung) und die Montagetechnik (Hebeverfahren, Schwerlastfahrwerke, Anschlagmittel, Hubplan). Der Hubplan – auch Liftplan genannt – ist das Dokument, in dem der Montagebetrieb später Gewicht, Schwerpunktlage, Anschlagpunkte, Hebezeug mit Ausladung und Hakenhöhe sowie den Lastweg jedes einzelnen Hubs festhält. Er kann nur so gut sein wie die Planung, auf der er aufsetzt – und er gehört in die Montageplanung, die den Bauablauf mit der Montagefolge der Anlagen verzahnt.
Der Begriff Lift & Shift beschreibt die Leistung, die am Ende der Einbringplanung steht: das Heben, Verfahren und Positionieren schwerer Anlagen im Gebäude. Was ein Montagebetrieb dabei leistet, beschreibt unsere Seite Lift & Shift – Einbringung schwerer Anlagen. Dieser Artikel handelt davon, was vorher zu tun ist.

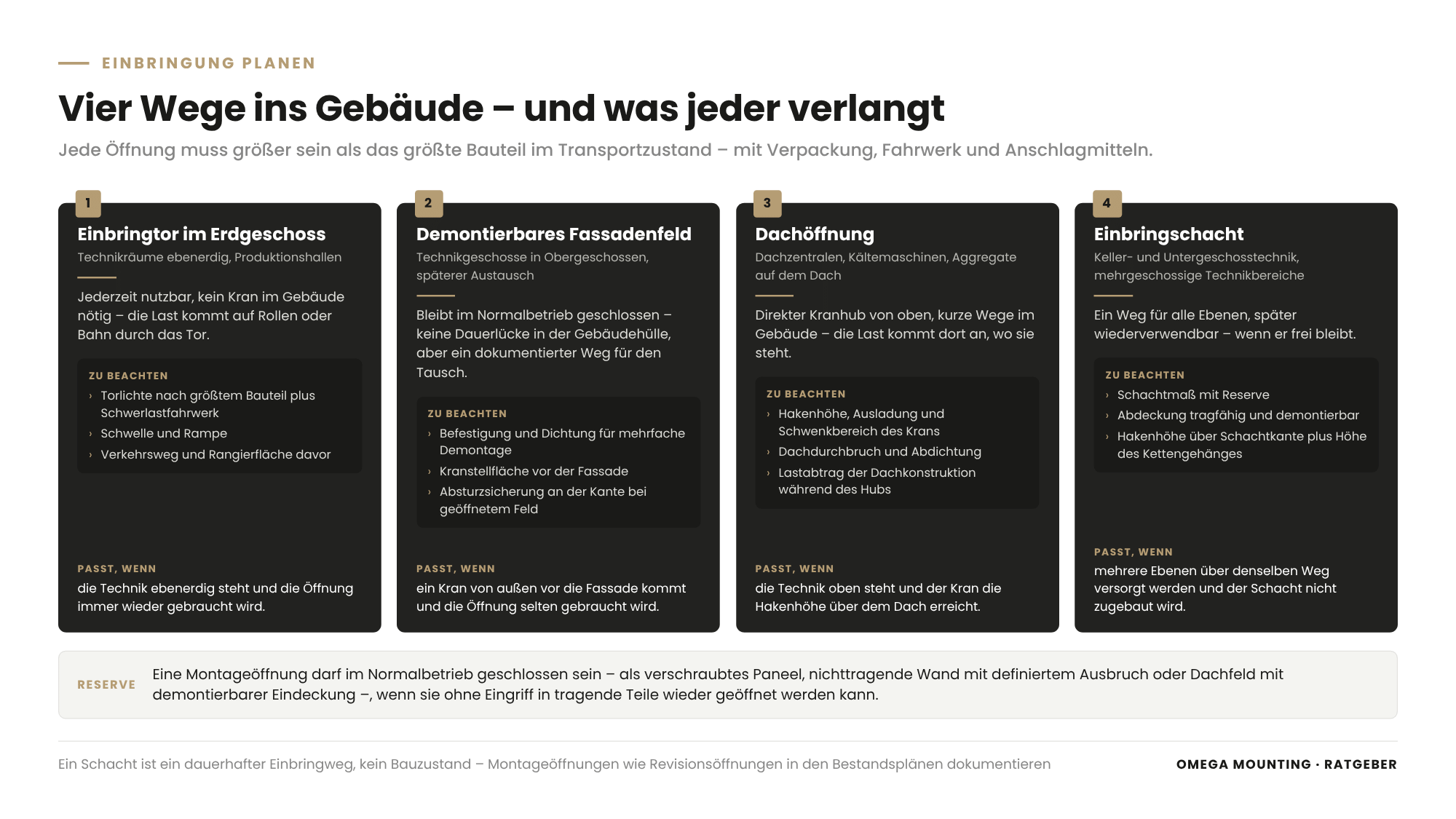

Welche Einbringöffnungen sollten Sie vorsehen – Tor, Fassade, Dach oder Schacht?
Für jede schwere Anlage sollten Sie eine Einbringöffnung vorsehen, die größer ist als das größte Bauteil im Transportzustand – als Tor, demontierbares Fassadenfeld, Dachöffnung oder Einbringschacht, abhängig von Lage des Aufstellorts, Gebäudehöhe und der Frage, wie oft die Öffnung gebraucht wird.
| Öffnungsart | Geeignet für | Vorteile | Zu beachten |
|---|---|---|---|
| Einbringtor im Erdgeschoss | Technikräume ebenerdig, Produktionshallen | jederzeit nutzbar, kein Kran im Gebäude nötig | Torlichte nach größtem Bauteil plus Schwerlastfahrwerk; Schwelle und Rampe; Verkehrsweg davor |
| Demontierbares Fassadenfeld | Technikgeschosse in Obergeschossen, nachträglicher Austausch | bleibt im Normalbetrieb geschlossen, keine Dauerlücke | Befestigung und Dichtung für mehrfache Demontage; Kranstellfläche vor der Fassade; Absturzsicherung an der Absturzkante bei geöffnetem Feld |
| Dachöffnung / Montageöffnung im Dach | Dachzentralen, Kältemaschinen, Aggregate auf dem Dach | direkter Kranhub von oben, kurze Wege | Hakenhöhe, Ausladung und Schwenkbereich des Krans; Dachdurchbruch und Abdichtung; Lastabtrag der Dachkonstruktion während des Hubs |
| Einbringschacht | Keller- und Untergeschosstechnik, mehrgeschossige Technikbereiche | ein Weg für alle Ebenen, später wiederverwendbar | Schachtmaß mit Reserve; Abdeckung tragfähig und demontierbar; Hakenhöhe für Hub über Schachtkante plus Höhe des Kettengehänges; Schacht freihalten |
Der Schacht, der zugebaut wurde
Ein Beispiel dafür, was passiert, wenn der Einbringweg nicht freigehalten wird: In einem Rechenzentrum in Raunheim war ein Spinnenkran – ein kompakter Minikran auf Raupenfahrwerk – in der Rohbauphase in den Keller gebracht worden, um dort Klimageräte aufzustellen. Als er wieder hinaus sollte, war das Gebäude um ihn herum fertig: Zwischenwände, Einbauten und ein Bauaufzug im Ausbringungsschacht, der nicht weichen konnte. Beim Aufmaß fehlten für den aufrechten Hub zwei Zentimeter. Wie der Hub trotzdem gelang, lesen Sie weiter unten im Praxisteil – die Lehre für die Planung steht schon hier: Ein Schacht ist ein dauerhafter Einbringweg, kein Bauzustand.
Montageöffnungen als Reserve
Nicht jede Öffnung muss offen bleiben. Gut geplant ist eine Montageöffnung, die im Normalbetrieb geschlossen ist – als verschraubtes Fassadenpaneel, als nichttragende Wand mit definiertem Ausbruch, als Dachfeld mit demontierbarer Eindeckung –, aber in der Tragwerksplanung so vorgesehen wurde, dass sie ohne Statikgutachten und ohne Eingriff in tragende Teile wieder geöffnet werden kann. Dokumentieren Sie diese Öffnung wie eine Revisionsöffnung in den Bestandsplänen und Revisionsunterlagen; in fünfzehn Jahren wird jemand danach suchen.

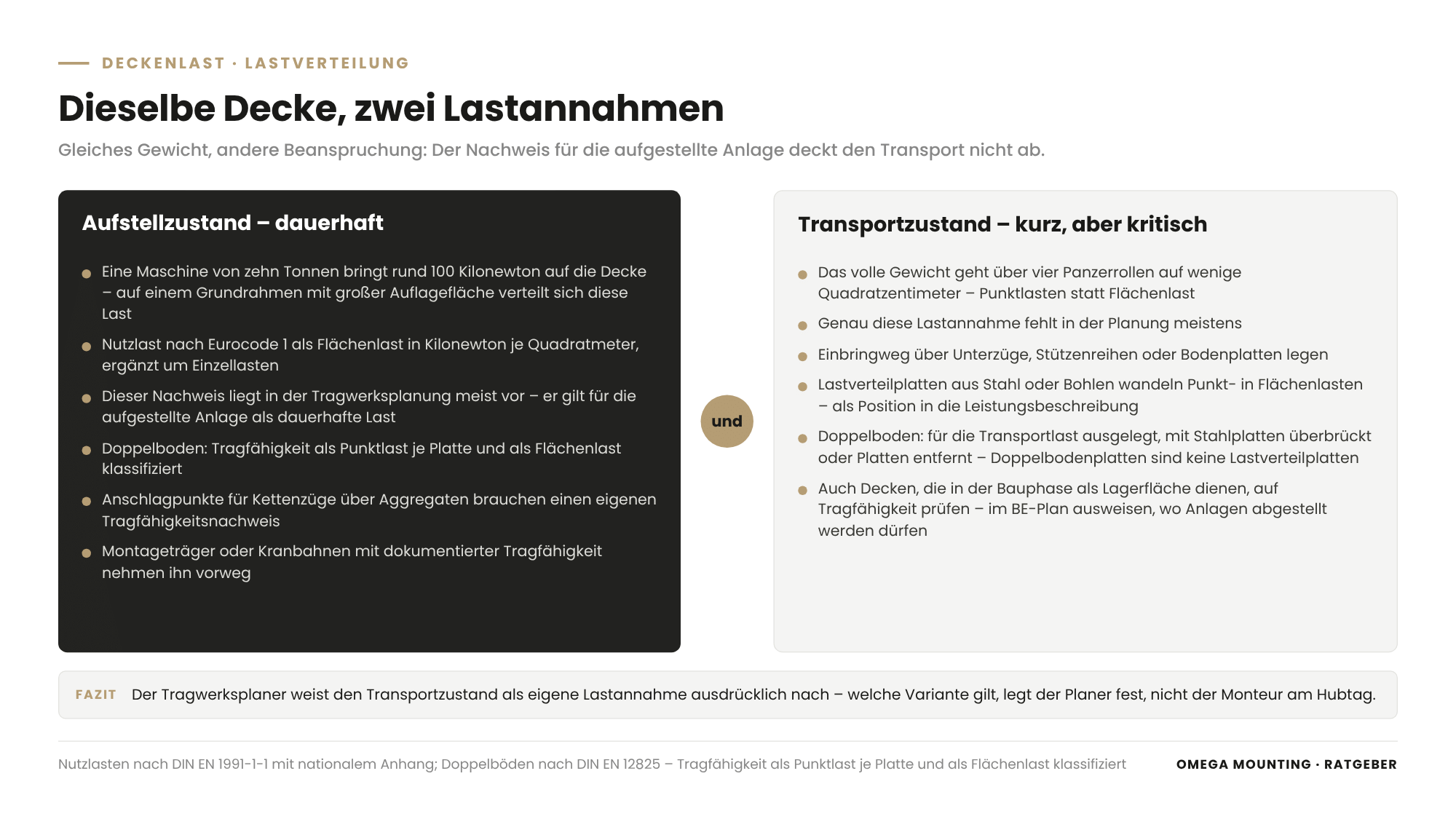

Wie planen Sie Deckenlasten und Lastverteilung für Transport und Aufstellung?
Deckenlasten müssen für zwei Zustände nachgewiesen werden: für die aufgestellte Anlage als dauerhafte Last und für den Transportzustand, in dem das volle Gewicht über wenige Schwerlastrollen oder Fahrwerke als Punktlast in die Decke geht – und diese zweite Lastannahme ist die, die in der Planung meistens fehlt.
Deckenlast für die Einbringung planen: Flächenlast, Punktlast, Transportlast
Geschossdecken werden nach DIN EN 1991-1-1 (Eurocode 1) für Nutzlasten ausgelegt, die als Flächenlast in Kilonewton pro Quadratmeter angegeben sind; ergänzend werden Einzellasten angesetzt. Eine Maschine von zehn Tonnen bringt rund 100 Kilonewton auf die Decke. Steht sie auf einem Grundrahmen mit großer Auflagefläche, verteilt sich diese Last. Rollt sie auf vier Panzerrollen – kompakten Schwerlastfahrwerken mit kleinen Stahl- oder Polyamidrollen –, konzentriert sich dieselbe Last auf vier Flächen von wenigen Quadratzentimetern. Das ist eine andere Beanspruchung, auch wenn das Gewicht gleich bleibt.
Die Konsequenz für die Planung: Legen Sie den Einbringweg auf Deckenbereiche mit hoher Tragfähigkeit – über Unterzüge, Stützenreihen oder Bodenplatten – und lassen Sie den Tragwerksplaner den Transportzustand als eigene Lastannahme ausdrücklich nachweisen. Wo das nicht reicht, kommen Lastverteilplatten aus Stahl oder Bohlen zum Einsatz, die die Punktlasten in Flächenlasten umwandeln. Das kostet Zeit am Einbringtag und gehört deshalb als Position in die Leistungsbeschreibung.
Dieselbe Prüfung gilt für Decken, auf denen während der Bauphase Material oder Anlagenteile zwischengelagert werden: Der BG BAU/BAuA-Baustein „Baustelleneinrichtung – Verkehrsflächen, Transportwege, Lagerflächen und Stellflächen“ verlangt, dass jede Geschossdecke, die als Lagerfläche dient, auf ihre Tragfähigkeit geprüft wird. Für Sie als Planer heißt das: Weisen Sie im BE-Plan aus, wo Anlagen vor dem Einbringen abgestellt werden dürfen – und wo nicht.
Sonderfall Doppelboden
In Rechenzentren und Schaltwarten liegt die Technik auf Doppelböden nach DIN EN 12825 – aufgeständerten Plattensystemen auf Doppelbodenstützen, deren Tragfähigkeit als Punktlast je Platte und als Flächenlast klassifiziert ist. Für den Transport schwerer Anlagen über den Doppelboden gilt: Entweder ist er für die Transportlast ausgelegt, oder der Weg wird mit Lastverteilplatten oder einer Fahrbahn aus Stahlplatten überbrückt, oder die Platten werden entlang des Weges entfernt und die Last auf dem Rohboden gefahren. Welche Variante gilt, muss der Planer festlegen – nicht der Monteur am Hubtag. Eine eigene Festlegung aus unserer Praxis: Doppelbodenplatten sind keine Lastverteilplatten. Wir legen unter Schwerlastfahrwerke und Kranabstützungen ausschließlich dafür vorgesehene Platten – auch dann, wenn die Baustelle es eilig hat.
Deckenlasten an Anschlagpunkten
Nicht nur der Boden trägt: Wenn im Technikraum ein Kettenzug an der Decke oder an einer Trägerkonstruktion gebraucht wird, um eine Baugruppe anzuheben, braucht der Anschlagpunkt einen Tragfähigkeitsnachweis. Beim Ausbau des Generators einer Netzersatzanlage – eines Notstromaggregats – in einem größeren Gebäudekomplex haben wir den Generator über mehrere Kettenzüge an einer Trägerkonstruktion über dem Aggregat angehoben, vom Motor getrennt und auf Schwerlastrollen abgesetzt. Die Tragfähigkeit der Anschlagpunkte zu bewerten, gehörte zur Planung vor dem Einsatztag. Planer können diesen Nachweis vorwegnehmen, indem sie über Aggregaten und Großmaschinen Montageträger oder Kranbahnen mit dokumentierter Tragfähigkeit vorsehen.
Welche Maße brauchen Transportwege: Türbreiten, Höhen, Kurvenradien, Aufzüge?
Ein Transportweg wird an seiner engsten Stelle bemessen: Das größte Bauteil im Transportzustand – mit Verpackung, Schwerlastfahrwerk und Anschlagmitteln – muss durch jede Türlichte, unter jeden Unterzug, um jede Ecke und in jeden Aufzug passen, den der Weg berührt.
Die vier Maße, die Sie prüfen müssen
- Lichte Breite jeder Tür, jedes Durchgangs und jedes Flurs – die Türlichte inklusive Zargen, Türblätter, Installationen, Brandschutzklappen und Leitungen, die in den Querschnitt ragen.
- Lichte Höhe – nicht die Raumhöhe, sondern das niedrigste Maß unter Unterzügen, Kabeltrassen, Lüftungskanälen, Sprinklerleitungen und Leuchten. Dazu kommt die Höhe des Fahrwerks unter der Last.
- Kurvenradius – ein langes Bauteil braucht an jeder Ecke mehr Platz als seine Breite; die Schleppkurve der Last muss in den Flur passen. Faustregel: Jede 90-Grad-Ecke ist ein eigenes Prüfmaß.
- Aufzüge – Aufzugstragkraft, Kabinenmaße, Türlichte und die Nutzlast des Vorraums. Ein Lastenaufzug, der die Maschine trägt, nützt nichts, wenn sie nicht in die Kabine passt.
Wenn das Gebäude nie dafür gedacht war
Beim Umzug von sechs Lagerautomaten – Paternoster-Lagerliften – aus einem Bürohochhaus in Frankfurt nach Rodgau war das Gebäude nie für solche Anlagen ausgelegt: Türen und Durchgänge waren zu niedrig für den Transport im Ganzen, der Weg führte über schützenswertes Parkett, Maschineneinsatz war ausgeschlossen. Drei Engstellen bestimmten den Zerlegungsplan. Was für den Planer daraus folgt: Wer Technik in ein Gebäude plant, das dafür nicht gebaut wurde, plant die Zerlegbarkeit mit – oder die Öffnung.
Reserve einplanen
Zwischen Bauteil und Öffnung gehört Luft. Wie viel, hängt vom Hebeverfahren ab: Eine Last am Kranhaken pendelt, eine Last auf Panzerrollen braucht Platz für die Lenkung, eine Last im Hydraulikportal braucht Platz für die Portalstützen. Ein Zentimeterspalt wie bei der Spinnenkran-Ausbringung in Raunheim ist machbar, verlangt aber Einweiser an jeder Seite und kostet Zeit. In der Planung ist jede Reserve billiger als am Einbringtag.
Wie dimensionieren Sie Kranstellflächen und Zufahrten?
Eine Kranstellfläche muss die Stützkräfte des Krans ohne Setzung aufnehmen, frei von Schächten, Kanälen und unterkellerten Bereichen sein oder entsprechend abgefangen werden, mit dem Schwertransport erreichbar sein und zum Zeitpunkt der Einbringung im Bauablauf tatsächlich zur Verfügung stehen.
Stützkräfte und Bodenpressung
Ein Autokran stützt sich auf vier Abstützungen ab; die Stützkraft je Abstützung hängt von Kran, Rüstzustand, Ballastierung, Last und Ausladung ab und kann ein Vielfaches der gehobenen Last betragen. Das Kranunternehmen liefert die Stützkräfte für den geplanten Hub aus der Traglasttabelle; der Tragwerksplaner bewertet, ob der Untergrund – gewachsener Boden, Tragschicht, Tiefgaragendecke, Hofpflaster – sie trägt. Abstützplatten unter den Stützen vergrößern die Abstützfläche und senken die Bodenpressung. Der BG BAU/BAuA-Baustein „Baustelleneinrichtung – Großgeräte“ beschreibt, dass sich die Abstützkraft im Boden unter einem Winkel von etwa 45 Grad ausbreitet – deshalb reicht ein Blick auf die Oberfläche nicht, sondern der Untergrund darunter zählt. Die Technische Regel für Betriebssicherheit TRBS 2111 Teil 1 (mobile Arbeitsmittel) nennt Unterlegplatten zur Lastverteilung und Lastverteilungspläne als Schutzmaßnahme und verlangt, dass der Kranführer in die Tragfähigkeit des Untergrunds eingewiesen wird. Für Sie heißt das: Wer die Tragfähigkeit kennt, muss sie weitergeben – in Zahlen, nicht als Zusage. Was in der Planung festgelegt sein muss: Wo darf der Kran stehen, welche Bodenpressung ist zulässig, wie groß ist der Schwenkbereich, und welche unterirdischen Bauwerke sind tabu?
Schächte, Kanäle, Leitungen
Die häufigste Überraschung am Einbringtag ist das, was unter der Stellfläche liegt: Kanäle, Kabelschächte, Zisternen, Kellerräume, Lichtschächte. Beim Einsetzen von fünf 100-Kubikmeter-Dieseltanks in die Grube eines Rechenzentrums in Raunheim lagen unter den Wegen rund um das Gebäude Schächte, Kanäle und Kellerschächte, und die Standflächen für den Kran waren begrenzt. Die zulässigen Kranstellflächen wurden aus der Bestandsaufnahme von Flächen und Untergrund ermittelt und mit CAD durchgerechnet; die Kranwahl folgte der erforderlichen Ausladung und dem Lastmoment – am Ende arbeitete der Mobilkran mit 52 Metern Hauptausleger und bis zu 44 Metern Ausladung, weil er nur an wenigen Stellen stehen konnte.
Steht der Kran wie dort neben einer offenen Grube, kommt ein weiterer Abstand ins Spiel: Der Baustein „Großgeräte“ gibt nach DIN 4124 Sicherheitsabstände von Kranen zu geböschten Baugruben vor – mindestens 1,00 Meter bei Geräten bis 12 Tonnen Gesamtgewicht, mindestens 2,00 Meter zwischen 12 und 40 Tonnen, bei rolligem oder aufgefülltem Boden das Doppelte der Grubentiefe. Ein Autokran für eine Einbringung liegt mit Ballast meist deutlich über diesen Gewichtsklassen, sodass die Statik des Verbaus oder der Böschung den Abstand bestimmt. Für den Planer bedeutet das: Eine Kranstellfläche an der Grubenkante ist erst dann eine Stellfläche, wenn der Tragwerksplaner den Abstand freigegeben hat.
Zufahrt und Schwertransport
Jeder Tank kam einzeln als Schwertransport durch eine Wohnstraße mit Bäumen und Gehwegen. Ob ein Tieflader mit einem gut 16 Meter langen Tank überhaupt von der Straße auf das Gelände kommt, wurde vorab mit einer Schleppkurvenrechnung geprüft; die Toranlagen mussten vor der Anfahrt des Krans abgebaut werden. Großraum- und Schwertransporte brauchen eine Erlaubnis nach § 29 Abs. 3 StVO, eine Kranstellfläche im öffentlichen Raum eine Sondernutzung mit verkehrsrechtlicher Anordnung – beides kostet Vorlauf. Für die Baustellenzufahrt selbst nennt der Baustein „Verkehrsflächen“ Richtwerte, an denen Sie Ihre Planung messen können: ein Mindestinnenradius von rund 5,50 Metern für Zufahrten und Kurven, 3,0 bis 3,5 Meter Breite für eine einspurige Baustraße und ein Lichtraumprofil von mindestens 4,50 Metern Höhe. Für einen Schwerlasttransport mit Tank oder Trafo sind das Untergrenzen, keine Zielwerte. Für den Planer heißt das: Zufahrtsbreite, Schleppkurven, Durchfahrtshöhen, Tore, Bordsteine und Baumstandorte sind Teil der Einbringplanung – nicht nur das Gebäude selbst.
Die Stellfläche im Bauablauf
Eine Kranstellfläche ist eine Fläche zur richtigen Zeit. In Raunheim war die Fläche hinter der Grube Kranstellfläche – und wurde später selbst Tankfläche, musste also zwischen den Hüben zurückgebaut werden. Auf eng bebauten Grundstücken in Frankfurt, Offenbach oder Mainz ist das die Regel: Die Stellfläche konkurriert mit Lagerflächen, Baustelleneinrichtung (BE), Baustraßen und späteren Außenanlagen. Planen Sie sie im Bauzeitenplan und im BE-Plan ein wie ein Gewerk.
Warum Sie die Austauschbarkeit von Anfang an mitplanen sollten
Austauschbarkeit heißt, dass jede Anlage über ihre Nutzungsdauer hinweg mit vertretbarem Aufwand ausgebaut und ersetzt werden kann – und das setzt voraus, dass Einbringweg, Öffnung, Kranstellfläche und Deckenlast nicht nur für den Erstbezug, sondern für den Austausch dokumentiert und freigehalten werden.
Technische Anlagen leben kürzer als Gebäude. Notstromaggregate, Kältemaschinen, Transformatoren, Klimageräte und Werkzeugmaschinen werden im Lebenszyklus eines Gebäudes mindestens einmal getauscht, oft mehrfach – und zwischendurch für Revisionen teilzerlegt. Beim Generator der Netzersatzanlage, den wir im Praxisteil beschreiben, war der Rückbau der Einhausung und der Kupplungsbaugruppe in den Vorplanungen unterschätzt worden. Dass der Ausbau überhaupt ging, lag daran, dass der Einbringschacht existierte und frei war.
Drei Fragen, die Sie als Planer für jede Großanlage beantworten sollten:
- Wie kommt die Anlage in fünfzehn Jahren heraus? Derselbe Einbringweg wie hinein – oder ist er dann verbaut, überbaut, als Lagerfläche belegt?
- Was muss dafür demontiert werden? Einhausungen, Schalldämpfer, Rohrleitungen, Kabeltrassen, Zwischenwände – und ist das in den Bestandsplänen und Revisionsunterlagen vermerkt?
- Wo steht der Kran? Ist die Kranstellfläche dann noch Reservefläche – oder Parkplatz, Grünanlage, Erweiterungsbau?
Besonders im Rechenzentrum, wo Kältemaschinen, Klimageräte und Generatoren im laufenden Betrieb getauscht werden, entscheidet die Einbringplanung des Neubaus darüber, wie aufwendig jeder spätere Tausch wird. Mehr dazu auf unserer Seite Montage und Lift & Shift im Datacenter-Bau.
Welche Reserven gehören in jede Einbringplanung?
In jede Einbringplanung gehören Reserven für Verpackung und Transportgestell, für Schwerlastfahrwerk und Anschlagmittel, für Toleranzen zwischen Datenblatt und Realität und für die Möglichkeit, dass die nächste Anlagengeneration größer ist als die heutige.
Verpackung und Transportgestell
Eine Maschine kommt selten nackt. Sie steht auf einer Palette, in einer Holzkiste, auf einem Transportgestell oder einem Grundrahmen, der für den Transport angeschraubt wurde. Beim Generatorausbau haben wir maßgefertigte Transportgestelle aus Holz und Stahl für die schweren Baugruppen angefertigt; beim PDC-Projekt standen die Schränke in Holzkisten. Die Transportabmessungen sind deshalb größer als die Aufstellabmessungen – und beide stehen im Datenblatt, wenn man danach fragt.
Fahrwerk und Hebemittel
Unter der Last liegt das Fahrwerk, über der Last hängt das Gehänge. Beide brauchen Platz: Panzerrollen und Schwerlastfahrwerke einige Zentimeter unter der Last, ein Kettengehänge oder eine Traverse mit Rundschlingen je nach Neigungswinkel der Stränge schnell ein bis zwei Meter darüber. Wer eine Hakenhöhe plant, addiert die Gehängehöhe – wie wir es beim Einheben der Dieseltanks in Raunheim getan haben – und wer eine lichte Höhe plant, addiert das Fahrwerk.
Toleranz zwischen Datenblatt und Realität
Gewichte in Datenblättern sind oft Nenn- oder Trockengewichte; Betriebsstoffe, Zubehör, Optionen und Verpackung kommen hinzu. Maße gelten für die Standardkonfiguration. Fordern Sie für die Einbringplanung die Transportdaten an: Transportgewicht, Transportabmessungen, Schwerpunktlage, Anschlagpunkte, zulässige Transportlage. Was der Hersteller nicht liefert, muss der Montagebetrieb vor Ort ermitteln – und das sollte er vor dem Einbringtag tun, nicht währenddessen.
Die nächste Generation
Anlagen werden bei gleicher Leistung meist kompakter, bei gleicher Baugröße leistungsfähiger – aber nicht immer. Wer bei Öffnungen und Wegen eine Reserve von einer Anlagengröße mitplant, ist beim Austausch in fünfzehn Jahren auf der sicheren Seite.

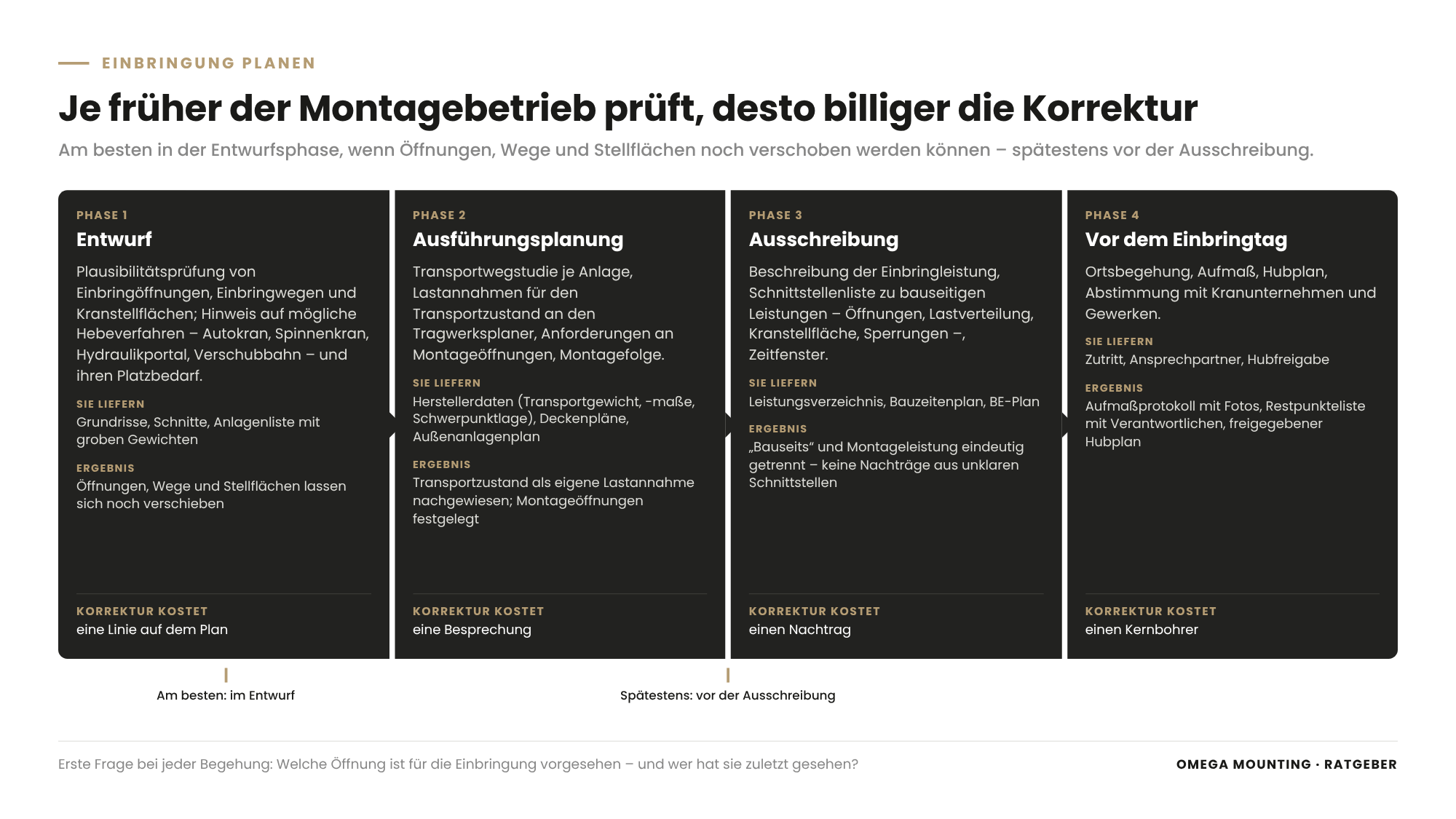

Wann sollten Sie den Montagebetrieb in die Planung holen?
Den Montagebetrieb sollten Sie in der Entwurfsphase hinzuziehen, wenn Öffnungen, Wege und Stellflächen noch verschoben werden können – spätestens aber vor der Ausschreibung, damit Einbringung und bauseitige Leistungen eindeutig beschrieben sind und keine Nachträge entstehen.
| Planungsphase | Was der Montagebetrieb beiträgt | Was Sie dafür liefern |
|---|---|---|
| Entwurf | Plausibilitätsprüfung von Einbringöffnungen, Einbringwegen, Kranstellflächen; Hinweis auf Hebeverfahren (Autokran, Spinnenkran, Hydraulikportal, Verschubbahn) und ihren Platzbedarf | Grundrisse, Schnitte, Anlagenliste mit groben Gewichten |
| Ausführungsplanung | Transportwegstudie je Anlage, Lastannahmen für den Transportzustand an den Tragwerksplaner, Anforderungen an Montageöffnungen, Montagefolge | Herstellerdaten (Transportgewicht, -maße, Schwerpunktlage), Deckenpläne, Außenanlagenplan |
| Ausschreibung | Beschreibung der Einbringleistung, Schnittstellenliste zu bauseitigen Leistungen (Öffnungen, Lastverteilung, Kranstellfläche, Sperrungen), Zeitfenster | Leistungsverzeichnis, Bauzeitenplan, BE-Plan |
| Vor dem Einbringtag | Ortsbegehung, Aufmaß, Hubplan, Abstimmung mit Kranunternehmen und Gewerken | Zutritt, Ansprechpartner, Hubfreigabe |
Die Erfahrung zeigt: Jede Korrektur, die im Entwurf eine Linie kostet, kostet in der Ausführungsplanung eine Besprechung, in der Ausschreibung einen Nachtrag und am Einbringtag einen Kernbohrer. Unsere Ortsbegehung vor Projekten in Offenbach, Darmstadt oder Mainz beginnt deshalb mit der Frage an den Planer: Welche Öffnung ist für die Einbringung vorgesehen – und wer hat sie zuletzt gesehen?
So machen wir das in der Praxis
Unsere Einsätze zeigen beide Seiten der Einbringplanung – Gebäude, in denen der Weg vorgesehen war, und Gebäude, in denen wir ihn nachträglich finden mussten.
Spinnenkran aus dem Keller eines Rechenzentrums in Raunheim
Bei der Ausbringung eines Spinnenkrans aus dem Keller eines Rechenzentrums in Raunheim war das Gebäude um die Maschine herum fertig gebaut worden. Vier Monteure, ein Tag. Zuerst wurde die komplette Strecke durch den Keller aufgemessen – jede Türlichte, jede Ecke, jedes Hindernis. Weil im Rechenzentrum kein Dieselbetrieb möglich war, lief der Kran elektrisch an einem sehr langen Starkstromkabel. Durch den Keller ging es mit einem Fahrer und je einem Einweiser auf jeder Seite, mehrfach vor und zurück. Im Ausbringungsschacht stand ein Bauaufzug, der nicht weichen konnte; Aufzug und Rampe wurden mit Kanthölzern unterbaut, um die Last zu verteilen. Für den Hub mit dem Turmdrehkran gab es einen Hubplan mit Anschlagpunkten, Geometrie, Ablauf und Verantwortlichkeiten – und weil aufrecht zwei Zentimeter fehlten, hing der Kran kontrolliert schräg an einem vierstrangigen, verkürzbaren Kettengehänge.
Sechs Lagerautomaten aus einem Frankfurter Hochhaus nach Rodgau
Beim Umzug von sechs Lagerautomaten aus einem Bürohochhaus in Frankfurt in eine Halle in Rodgau bestimmten die engsten Durchgänge den gesamten Ablauf. Die Anlagen passten gerade unter die Decke, drei Innentüren waren zu niedrig, der Boden war schützenswertes Parkett, Maschineneinsatz war ausgeschlossen. Also wurde jede Anlage vor der Demontage dokumentiert, beschriftet und fotografiert, in Einzelteile zerlegt, die durch den engsten Durchgang passten, auf Rollbrettern über das Parkett bewegt und in Container verladen – mit sechs Monteuren bei der Verladung. In Rodgau wurden die Anlagen wieder aufgebaut, mechanisch ausgerichtet und mit dem Anlagenhersteller in Betrieb genommen. Für Planer ist dieser Fall ein Lehrstück: Was nicht als Ganzes durch die Tür passt, muss zerlegbar sein – und das muss bei der Anlagenauswahl bekannt sein. Wie wir solche Umzüge planen, zeigt unsere Seite Maschinenumzug im Rhein-Main-Gebiet.
Generator einer Netzersatzanlage durch den Einbringschacht
Beim Ausbau und der Wiedereinbringung des Generators einer Netzersatzanlage per Autokran lag der Technikraum tief in einem Gebäudekomplex im Rhein-Main-Gebiet. Die Einhausung wurde zurückgebaut, der Generator mit mehreren Kettenzügen an einer Trägerkonstruktion angeschlagen, angehoben, schrittweise vom Motor getrennt und über dem Grundrahmen abgesetzt; nach dem Ausbau der Kupplungsbaugruppe ging es auf Schwerlastrollen durch enge Gebäudegänge zum Einbringschacht, wo der Autokran die Baugruppe senkrecht nach oben hob. Eine verantwortliche Person für Hebearbeiten koordinierte, drei Mechaniker arbeiteten. Was vorab zu planen war: Türlichten prüfen, Anschlagmittel auswählen, Hebezeug dimensionieren, Tragfähigkeit der Anschlagpunkte bewerten, Transportgestelle anfertigen. Der Einbringschacht war der Weg, den der Planer vor Jahren vorgesehen hatte – und er funktionierte.
Steht bei Ihnen eine vergleichbare Einbringung an – ob im Entwurf oder in einem Gebäude, das nie dafür gedacht war? Dann sprechen Sie uns an: Eine Ortsbegehung mit Grundriss und Anlagenliste klärt meist in einer Stunde, welcher Weg und welches Hebeverfahren passen.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Vergeben Sie die Einbringung an einen Betrieb, der die Planung prüft, bevor er ein Angebot abgibt – mit Ortsbegehung, Transportwegstudie und Hubplan als Positionen im Leistungsverzeichnis, nicht als Bedarfsposition. Nehmen Sie Öffnungen, Lastverteilung und Kranstellfläche in die Schnittstellenliste auf, damit „bauseits“ und Montageleistung sauber getrennt sind. Ein Angebot ohne diese Grundlage ist eine Schätzung, kein Preis – und der Nachtrag ist vorprogrammiert.
Für Planer: Nehmen Sie die Einbringung als eigenen Planungsgegenstand in Entwurf und Ausführungsplanung auf: eine Einbringöffnung je Großanlage, ein nachgewiesener Einbringweg mit Türlichten, lichten Höhen und Deckenlast im Transportzustand als eigener Lastannahme, eine Kranstellfläche mit Bodenpressung, Ausladung und Schwenkbereich, Reserveflächen und ein Vermerk zur Austauschbarkeit in den Bestandsplänen. Fordern Sie Transportdaten mit Schwerpunktlage und Anschlagpunkten beim Hersteller an, nicht nur Aufstelldaten.
Für Projektleiter und Bauleiter: Prüfen Sie vor der Ausschreibung, ob Einbringung und bauseitige Leistungen – Montageöffnungen herstellen und schließen, Lastverteilplatten, Kranstellfläche, Absperrungen, Sondernutzung und verkehrsrechtliche Anordnung – in der Schnittstellenliste eindeutig zugeordnet sind. Unklare Schnittstellen sind die häufigste Nachtragsursache beim Einbringen. Reservieren Sie die Kranstellfläche im Bauzeitenplan und im BE-Plan, halten Sie den Einbringweg bis zum Einbringtag von Vorgewerken frei (Baufeldfreiheit) und legen Sie fest, wer die Hubfreigabe erteilt.
Für Instandhaltungsleiter: Sie sind derjenige, der den Einbringweg in fünfzehn Jahren wieder braucht – für die Inspektion, die Instandsetzung im Bestand oder den Austausch der Anlage am Ende ihres Abnutzungsvorrats. Halten Sie Einbringöffnungen, Schächte und Kranstellflächen in Ihren Bestandsunterlagen und Revisionsunterlagen fest und sorgen Sie dafür, dass sie nicht schleichend zu Lagerflächen oder Installationstrassen werden. Wenn eine Planung heute ohne Austauschweg auskommt, sind Sie die Stimme, die danach fragt – weil Sie später das Wartungsfenster verantworten, in dem der Tausch passen muss.
Planer-Checkliste Einbringung: Checkliste zum Anfordern
Unsere Planer-Checkliste Einbringung ist eine zweiseitige Arbeitshilfe, die die Prüfpunkte dieses Artikels nach Planungsphasen ordnet: Im Entwurf Öffnungen, Wege und Stellflächen, in der Ausführungsplanung Deckenlasten im Transportzustand, Doppelboden, Hängepunkte und Montageöffnungen, in der Ausschreibung Schnittstellen, bauseitige Leistungen und Zeitfenster – dazu eine Abfrageliste für Herstellerdaten (Transportgewicht, -maße, Schwerpunkt, Anschlagpunkte) und die drei Fragen zur Austauschbarkeit. Sie hilft Planern beim Aufstellen der Pläne, Projektleitern bei der Schnittstellenklärung und Einkäufern beim Formulieren der Leistungsbeschreibung. Fordern Sie die Planer-Checkliste Einbringung über unser Kontaktformular an – Stichwort „Planer-Checkliste Einbringung“.
Warum Omega Mounting?
Wir sitzen in Rodgau bei Frankfurt und bringen schwere Anlagen in Rechenzentren, Produktionshallen und Technikgebäuden im gesamten Rhein-Main-Gebiet ein – von Raunheim über Frankfurt und Offenbach bis Hanau, Darmstadt und Mainz. Die verlinkten Einsätze zeigen, dass wir Einbringwege nicht nur nutzen, sondern vermessen, rechnen und notfalls neu finden. Unsere eigene Werkstatt in Rodgau fertigt Transportgestelle, Hilfskonstruktionen und Lastverteilungen, wenn Standardlösungen nicht passen, und über unsere 24-Stunden-Hotline erreichen Sie uns auch dann, wenn eine Einbringung kurzfristig umgeplant werden muss. Planer ziehen uns am liebsten früh hinzu – weil eine Stunde am Plan billiger ist als ein Tag an der Wand. Was Sie bei uns bekommen: einen Ansprechpartner von der Plausibilitätsprüfung im Entwurf bis zum Hubplan am Einbringtag, Hebetechnik, Montage und Transportgestelle aus einer Hand und kurze Wege zu jeder Baustelle im Rhein-Main-Gebiet.
Fazit
Einbringung planen heißt, Deckenlast, Öffnungen, Transportwege und Kranstellflächen als Teil der Gebäudeplanung zu behandeln – mit Nachweisen für den Transportzustand, mit Reserven für Verpackung, Fahrwerk und Hebemittel und mit einem dokumentierten Weg für den Austausch in fünfzehn Jahren. Wer das im Entwurf festlegt, erspart sich Statikgutachten, Kernbohrungen und Nachträge am Einbringtag. Wer es versäumt, braucht einen Montagebetrieb, der auch dann noch einen Weg findet – aber das ist die aufwendigere Variante. Wenn Sie Ihre Planung auf Einbringbarkeit prüfen lassen möchten, bevor der erste Tieflader rollt: Schicken Sie uns Grundrisse, Schnitte und die Anlagenliste mit Gewichten – wir melden uns mit einer ehrlichen Einschätzung, welche Öffnung, welche Decke und welche Stellfläche tragen.
Sie planen Wartung, Einbringung oder Montage im Rhein-Main-Gebiet?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Diese Ratgeber könnten Sie auch interessieren
Über den Autor
Tobias Schott
Geschäftsführer Omega Mounting GmbH, Rodgau · über 20 Jahre Praxis in Montage und Instandhaltung
Gelernter Mechatroniker und seit 2004 in Wartung, Instandhaltung und Industriemontage zu Hause – zuerst an der Seite seines Vaters, seit 2012 mit Omega Mounting: von der Elektrohängebahn in Frankfurt bis zur Krananlage im Hallenneubau. Plant und leitet als Lifting Appointed Person Hebearbeiten in Rechenzentren und auf Industriebaustellen im Rhein-Main-Gebiet, ist Ausbilder und Prüfer für Krane, Hubarbeitsbühnen und Teleskopmaschinen sowie Sicherheitsbeauftragter. Bei Einsätzen im Ausland kennt man ihn als „German Troubleshooter“ – der, den man ruft, wenn es auf der Baustelle klemmt. Was Qualität heißt, hat er nicht aus einem Handbuch, sondern von seinem Vater gelernt: Made in Germany als Anspruch an die eigene Arbeit, nicht als Etikett. Deshalb steht sie bei Omega Mounting an erster Stelle – vor Tempo und vor Preis. Die Ratgeber hier schreibt er aus dieser Praxis: Was auf unseren Baustellen funktioniert, steht drin – was nur in der Norm steht, nicht.
Häufig gestellte Fragen
Eine Einbringöffnung ist die bauliche Öffnung – Tor, Fassadenfeld, Dachöffnung oder Schacht –, durch die eine Anlage in ein Gebäude gelangt. Sie muss größer sein als das größte Bauteil im Transportzustand, also inklusive Verpackung, Transportgestell, Fahrwerk unter der Last und Hebemittel über der Last, plus Reserve für Lenkung oder Pendeln. Die konkrete Größe ergibt sich aus den Transportdaten des Herstellers und dem geplanten Hebeverfahren.
Nein, der Nutzlastnachweis allein reicht nicht. Der Nachweis der Nutzlast für die aufgestellte Anlage deckt den Transportzustand nicht ab, weil Schwerlastrollen und Fahrwerke das Gewicht als Punktlasten auf wenige kleine Flächen konzentrieren. Der Tragwerksplaner sollte den Einbringweg mit den tatsächlichen Radlasten als eigene Lastannahme nachweisen oder Lastverteilplatten vorschreiben. Das gilt auch für Doppelböden, Tiefgaragendecken und Anschlagpunkte für Kettenzüge.
Legen Sie fest, wo der Kran stehen darf, welche Bodenpressung der Untergrund unter den Abstützplatten aufnimmt und welche Schächte, Kanäle und unterkellerten Bereiche tabu sind; das Kranunternehmen liefert die Stützkräfte aus Ausladung und Traglasttabelle, der Tragwerksplaner bewertet den Untergrund. Prüfen Sie Zufahrt und Schleppkurve für Kran und Schwertransport und reservieren Sie die Fläche im Bauzeitenplan – sie konkurriert mit Lagerflächen, Baustraßen und Außenanlagen.
In Rechenzentren in Frankfurt, Raunheim oder Offenbach stehen Anlagen auf Doppelböden, Grundstücke sind knapp, und Technik wird im laufenden Betrieb getauscht. Die Einbringplanung muss deshalb Doppelbodenlasten, Transportwege durch gesicherte Bereiche, Kranstellflächen auf eng bebauten Grundstücken und die Austauschbarkeit jeder Großanlage über die Nutzungsdauer berücksichtigen. Dieselbetriebene Geräte im Gebäude sind meist ausgeschlossen – Elektrobetrieb und Stromversorgung gehören in die Planung.
Ja, die Grundsätze sind dieselben: Jede Anlage braucht eine Öffnung, einen nachgewiesenen Weg, eine Stellfläche und einen Austauschweg. In Produktionshallen sind Tore und Hallenkrane meist vorhanden, dafür fehlen oft die Deckennachweise für Zwischenebenen. In Bestandsgebäuden – wie dem Frankfurter Bürohochhaus mit den Lagerautomaten – ersetzt die Zerlegbarkeit der Anlage die fehlende Öffnung. Wichtig ist in jedem Fall, dass die Frage vor der Anlagenauswahl gestellt wird.
Transportgewicht (nicht nur Betriebs- oder Trockengewicht), Transportabmessungen inklusive Verpackung oder Transportgestell, Schwerpunktlage, Lage und Tragfähigkeit der Anschlagpunkte oder Lastösen, zulässige Transportlagen und Hinweise zur Zerlegbarkeit in Baugruppen. Fehlen diese Angaben, muss der Montagebetrieb sie vor dem Einbringtag beim Aufmaß vor Ort ermitteln.
Der ausführende Montagebetrieb erstellt die Gefährdungsbeurteilung nach § 5 Arbeitsschutzgesetz und den Hubplan und stellt die verantwortliche Person für Hebearbeiten; der Kranbetrieb unterliegt der DGUV Vorschrift 52 und der Betriebssicherheitsverordnung, das Anschlagen der DGUV Regel 100-500. Der Bauherr oder Planer trägt Verantwortung für die baulichen Voraussetzungen – tragfähige Decken, gegen Absturz gesicherte Öffnungen, geeignete Kranstellflächen – und für die Gewerkekoordination nach § 8 Arbeitsschutzgesetz beziehungsweise über SiGeKo und SiGe-Plan nach Baustellenverordnung.
Keine Zahl, aber eine Liste: Statikgutachten im Eilverfahren, Kernbohrungen oder Wanddurchbrüche mit Wiederherstellung, zusätzliche Lastverteilplatten, größerer Kran wegen größerer Ausladung, Sondernutzung und verkehrsrechtliche Anordnung mit Vorlauf, Wartezeiten der Montagekolonne, verschobene Inbetriebnahme und Nachträge für alles davon. Jeder dieser Posten wäre im Entwurf eine Linie auf dem Plan gewesen.
Schicken Sie uns drei Dinge über unser Kontaktformular: den Grundriss mit dem geplanten Einbringweg, die Anlagenliste mit Transportgewichten und den gewünschten Zeitraum. Wir prüfen die Unterlagen, vereinbaren bei Bedarf eine Ortsbegehung mit Aufmaß und melden uns mit einer schriftlichen Einschätzung zu Öffnung, Deckenlast, Hebeverfahren und Kranstellfläche. Ihr Ansprechpartner ist Tobias Schott – auch dann, wenn die Planung noch im Entwurf steckt und sich Linien noch verschieben lassen.
