Rammschutz: Standard kaufen oder als Sonderanfertigung bauen lassen?
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Ein Rammschutz als Sonderanfertigung lohnt sich immer dann, wenn Geometrie, Lastannahme oder Anschluss an die bestehende Anlage von dem abweichen, wofür Katalogprodukte ausgelegt sind – in allen anderen Fällen ist ein geprüftes Standardprodukt die schnellere Wahl.
Ein Stapler mit Gitterbox nimmt die Kurve zu eng, und die Lüftungstechnik an der Hallenstütze hat einen Knick. Eine Palette rutscht auf dem Loading Dock gegen die Abzugsrollen, und die Förderanlage steht. Eine Regalstütze ist verbogen, weil die Gasse schmaler ist, als die Fahrer sie fahren. In allen drei Fällen hilft ein Rammschutz – die Frage ist nur, ob der aus dem Katalog genügt oder ob Sie einen Rammschutz als Sonderanfertigung brauchen.
Die Entscheidung fällt selten nach Preis, sondern nach Passform. Ein Standardbügel schützt einen Standardfall: gerade Wand, ebener Boden, bekanntes Flurförderzeug. Sobald eine Ecksituation, eine Anlage mit Überstand, ein Stahlboden statt Beton oder eine hohe Lastannahme ins Spiel kommt, wird aus dem Katalogteil eine Notlösung, die beim ersten echten Treffer nachgibt oder – schlimmer – die Anlage selbst beschädigt.
Dieser Praxisartikel vertieft unseren Ratgeber zum Beheben von UVV-Mängeln an der Stelle, an der die meisten Wiederholungsbefunde der wiederkehrenden Prüfung entstehen: beim Anfahrschutz. Sie erfahren, welche Kräfte ein Rammschutz aufnehmen muss, welche Werkstoffe und Wandstärken üblich sind, wie verankert und gekennzeichnet wird, wie die Montage im laufenden Betrieb gelingt – und anhand welcher Kriterien Sie zwischen Standard und Sonderanfertigung entscheiden.
Das Wichtigste in Kürze
- Ein Rammschutz (Anfahrschutz) nimmt die Energie eines anfahrenden Fahrzeugs auf, bevor sie Anlage, Gebäude oder Personen trifft; er ist Teil der technischen Schutzmaßnahmen nach der Maßnahmenhierarchie des Arbeitsschutzgesetzes.
- Die Aufprallenergie wächst mit dem Quadrat der Geschwindigkeit – die reale Fahrgeschwindigkeit in der Halle ist deshalb die wichtigste Eingangsgröße der Auslegung.
- Für Regalstützen nennt die DIN EN 15512 Mindestanforderungen an den Anfahrschutz; für Anlagen, Gebäudestützen und Verladestellen gibt es keine vergleichbare Vorgabe, hier entscheidet die Gefährdungsbeurteilung.
- Standardprodukte passen zu geraden Wänden, ebenem Betonboden und bekannten Fahrzeugen; Ecksituationen, Anschlüsse an bestehende Stahlkonstruktionen und Sonderlasten sprechen für eine Sonderanfertigung.
- Typische Werkstoffe sind Stahlrohr, Stahlwinkel und Vierkantrohr mit Wandstärken im Bereich mehrerer Millimeter; verschraubte Segmente erleichtern den Austausch nach einem Treffer.
- Die Verankerung muss zum Untergrund passen: Schwerlastanker oder Verbundanker im Betonboden, Verschraubung mit geschnittenem Gewinde im Stahl, nie Dübel in Estrich ohne Nachweis der Tragfähigkeit.
- Signalgelb (RAL 1003) und gelb-schwarze Kennzeichnung nach ASR A1.3 machen den Rammschutz sichtbar – Sichtbarkeit ist die erste Schutzwirkung, Stahl die zweite.
Was ist ein Rammschutz?
Ein Rammschutz ist eine fest verankerte Schutzkonstruktion aus Stahl, Kunststoff oder Verbundwerkstoff, die zwischen Fahrweg und schützenswertem Objekt steht und die Energie eines anfahrenden Fahrzeugs aufnimmt, bevor sie Anlage, Gebäude oder Personen erreicht. Der Begriff Anfahrschutz meint dasselbe; im Regalbau ist zusätzlich von Stützenschutz oder Rahmenschutz die Rede.

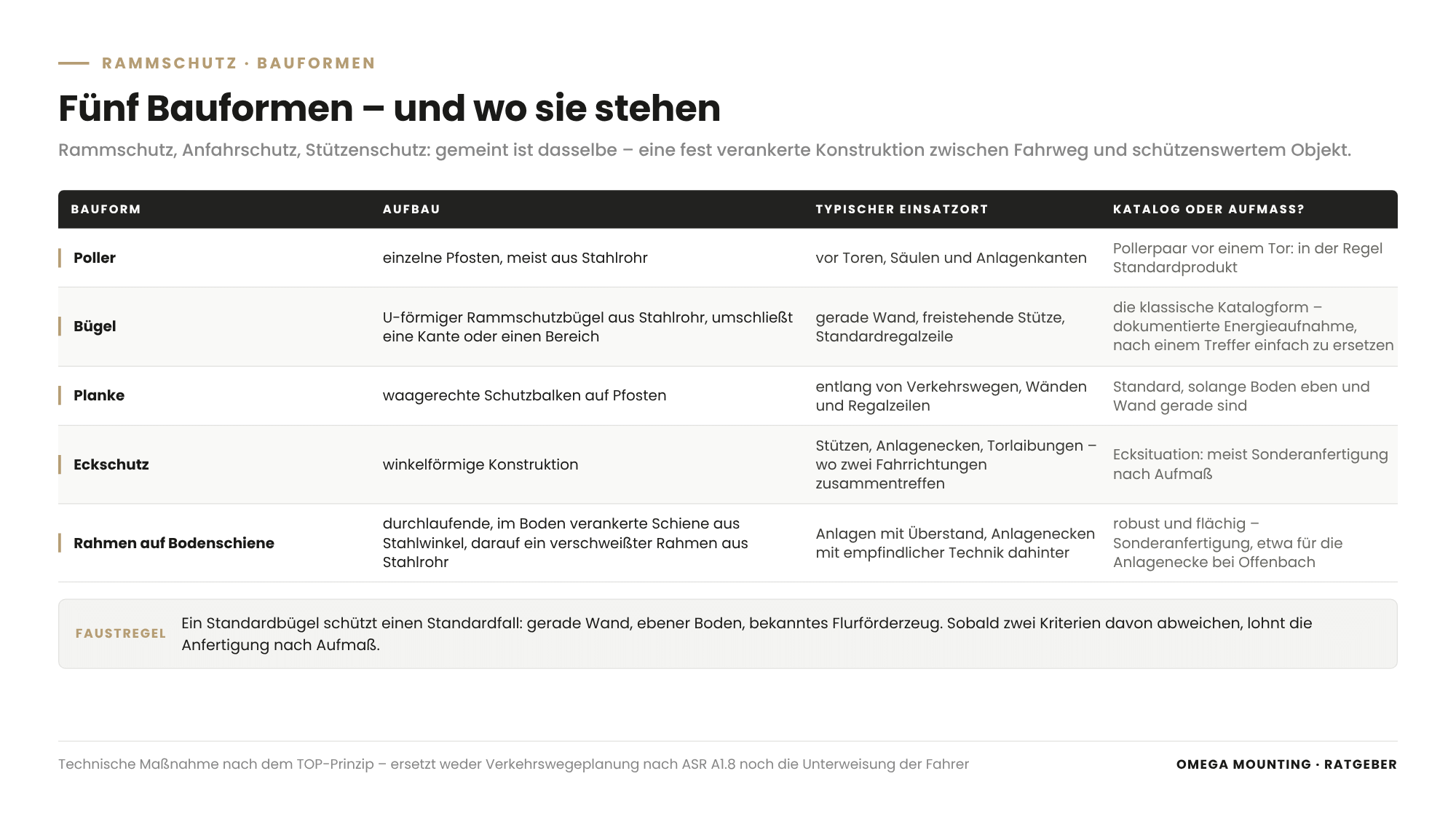

Die wichtigsten Bauformen
- Poller: einzelne Pfosten, meist aus Stahlrohr, vor Toren, Säulen oder Anlagenkanten.
- Bügel: U-förmige Rammschutzbügel aus Stahlrohr, die eine Kante oder einen Bereich umschließen – die klassische Katalogform.
- Planke: waagerechte Schutzbalken auf Pfosten entlang von Verkehrswegen, Wänden oder Regalzeilen.
- Eckschutz: winkelförmige Konstruktionen für Stützen, Anlagenecken und Torlaibungen, wo zwei Fahrrichtungen zusammentreffen.
- Rahmen auf Bodenschiene: eine durchlaufende, im Boden verankerte Schiene aus Stahlwinkel, auf der ein verschweißter Rahmen aus Stahlrohr steht – robust, flächig, für Anlagen mit Überstand.
Wo der Rammschutz in der Schutzlogik steht
Das Arbeitsschutzgesetz verlangt in § 4 ArbSchG, Gefahren an der Quelle zu bekämpfen und technische vor organisatorischen und persönlichen Maßnahmen zu bevorzugen – das TOP-Prinzip. Ein Rammschutz ist eine technische Maßnahme: Er wirkt, ohne dass jemand daran denken muss. Das Anfahren von Personen, Anlagen und Gebäudeteilen durch Flurförderzeuge zählt dabei zu den mechanischen Gefährdungen, die die Technische Regel für Betriebssicherheit TRBS 2111 (Mechanische Gefährdungen) in der Gefährdungsbeurteilung erwartet – für Sie heißt das: Der Rammschutz ist kein freiwilliges Zubehör, sondern die dokumentierte Antwort auf eine Gefährdung, die Sie ohnehin beurteilen müssen. Er ersetzt aber nicht die Verkehrswegeplanung nach ASR A1.8 – ausreichend breite Wege, Schleppkurven der Flurförderzeuge, Sicherheitsabstände und getrennte Fußgängerwege kommen zuerst –, und auch nicht die Unterweisung der Fahrer und die Betriebsanweisung für den Staplerverkehr. Fehlt der Rammschutz oder ist er beschädigt, taucht das regelmäßig als Befund der befähigten Person in Prüfprotokollen auf; wie Sie damit umgehen, beschreibt unser Grundlagenartikel zum Beheben von UVV-Mängeln.

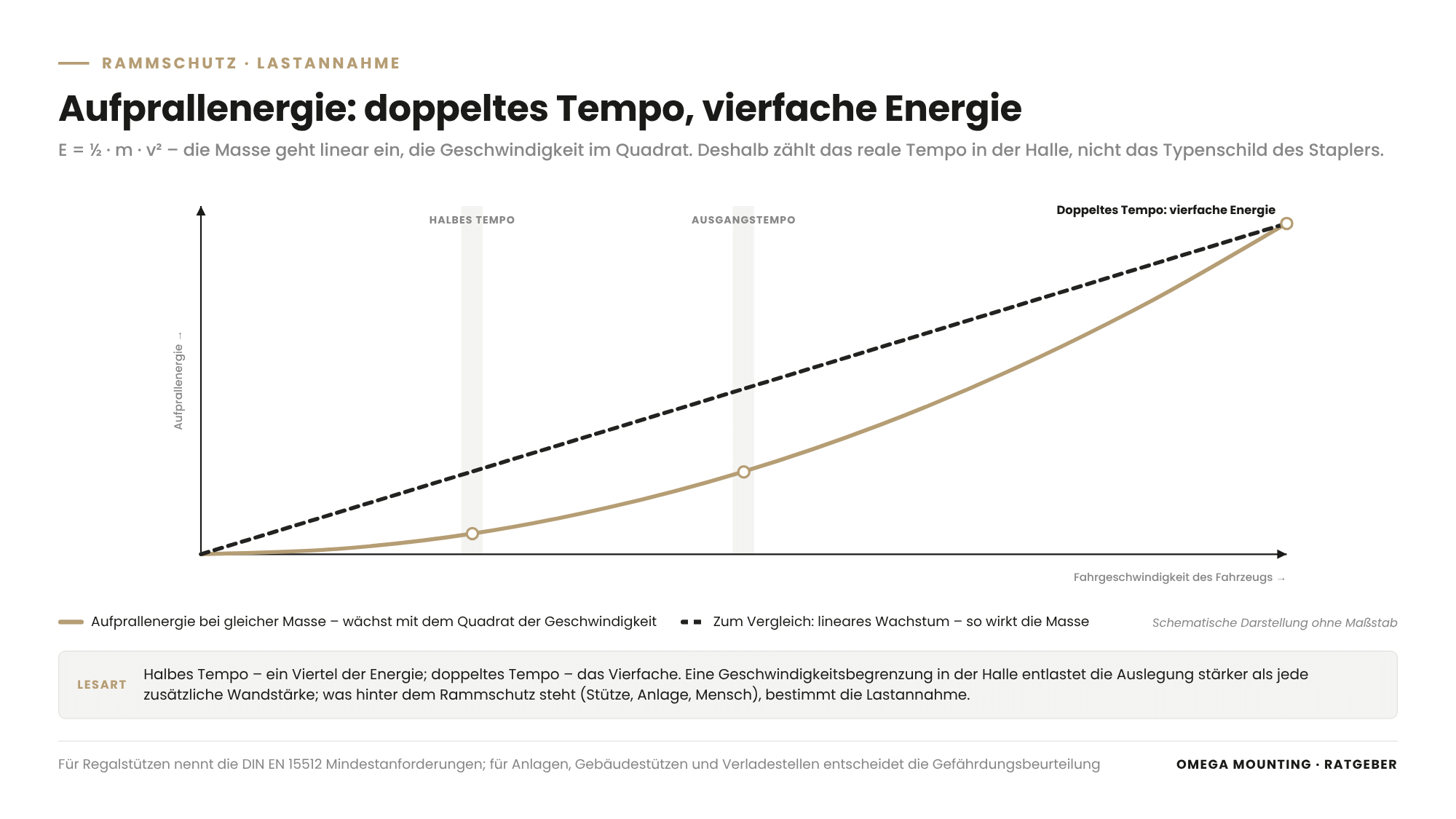

Welche Kräfte muss ein Rammschutz aufnehmen?
Ein Rammschutz muss die Bewegungsenergie des anfahrenden Fahrzeugs aufnehmen, und diese Energie hängt linear von der Masse, aber quadratisch von der Geschwindigkeit ab: E = ½ · m · v². Das ist Physik, keine Branchenmeinung – und es erklärt, warum die reale Fahrgeschwindigkeit in Ihrer Halle wichtiger ist als das Typenschild des Staplers.
Ein Rechenbeispiel zur Einordnung
Ein Fahrzeug mit insgesamt 3.000 Kilogramm – Stapler samt Last – bewegt sich mit 10 Kilometern pro Stunde, also rund 2,8 Metern pro Sekunde. Seine Bewegungsenergie beträgt etwa 11,6 Kilojoule. Fährt dasselbe Fahrzeug mit 20 Kilometern pro Stunde, sind es rund 46 Kilojoule – das Vierfache. Diese Zahlen sind eine Rechenübung mit frei gewählten Annahmen; sie zeigen aber, dass eine Geschwindigkeitsbegrenzung in der Halle die Auslegung des Rammschutzes stärker entlastet als jede zusätzliche Wandstärke.
Was die Norm für Regale vorgibt
Für Regalanlagen gibt die DIN EN 15512 Mindestanforderungen an den Anfahrschutz von Stützen in Gassen und an Gangenden vor: Der Schutz soll mindestens 400 Millimeter hoch sein und eine Energie von 400 Newtonmetern aufnehmen können. Das ist bewusst ein Mindestwert für den Regalbau, keine Auslegungsregel für Anlagen, Gebäudestützen oder Verladestellen. Dort gibt es keine vergleichbare Vorgabe; die Lastannahme – die Kraft oder Energie, für die ein Bauteil ausgelegt wird – folgt aus der Gefährdungsbeurteilung nach § 3 BetrSichV und § 5 ArbSchG, also aus Fahrzeug, Last, Geschwindigkeit, Aufprallwinkel und Konsequenz eines Treffers.
Welche Konsequenz hat ein Treffer?
Die Lastannahme hängt nicht nur davon ab, wie hart der Aufprall ist, sondern was dahinter steht. Eine Gebäudestütze mit Lüftungstechnik, eine Förderanlage mit Abzugsrollen, ein Schaltschrank oder ein Gaslager verlangen eine andere Schutzwirkung als ein Wandabschnitt. Fragen Sie bei der Auslegung: Was passiert, wenn der Rammschutz nachgibt – ein Kratzer, ein Störfall mit Stillstand oder ein Personenschaden? Die Antwort bestimmt Werkstoff, Wandstärke und Verankerung – und damit auch die Kostenfaktoren: Stahlmenge, Verankerungsaufwand, Anpassung vor Ort und das Montagefenster im laufenden Betrieb wiegen schwerer als der Katalogpreis eines Bügels. Steht eine tragende Gebäudestütze dahinter, gehört auch der Tragwerksplaner an den Tisch.
Wo Fußgänger und Fahrzeuge sich begegnen
Die gefährlichsten Stellen sind die, an denen Gehweg und Fahrweg sich kreuzen oder berühren – Türen, die auf eine Staplergasse führen, Arbeitsplätze an Verladerampen, Wartungszugänge neben Rollenbahnen. Der BG BAU/BAuA-Baustein „Baustelleneinrichtung – Verkehrsflächen, Transportwege, Lager- und Stellflächen“ verlangt, Fußgängerführung und Fahrzeugverkehr möglichst zu trennen, Rückwärtsfahren wegen des toten Winkels zu vermeiden und Einbahnführung einer Wendestelle vorzuziehen. Für Sie heißt das: Dort, wo Trennung nicht möglich ist, wird der Rammschutz zur Personenschutzmaßnahme – und seine Lastannahme richtet sich nach dem Menschen dahinter, nicht nach dem Bauteil. Der Baustein nennt für Verkehrswege außerdem eine mittlere Beleuchtungsstärke von mindestens 20 Lux – in einer dunklen Hallenecke hilft auch Signalgelb wenig.
Rammschutz als Sonderanfertigung oder Standardprodukt – wie entscheiden Sie?
Sie entscheiden anhand von sechs Kriterien: Geometrie der Einbausituation, Lastannahme, Anschluss an bestehende Bauteile, Austauschbarkeit nach einem Treffer, Lieferzeit und Optik; sobald zwei dieser Kriterien vom Standardfall abweichen, ist eine Sonderanfertigung in der Regel die wirtschaftlichere und sicherere Lösung.
| Kriterium | Standardprodukt genügt, wenn … | Sonderanfertigung, wenn … |
|---|---|---|
| Geometrie | gerade Wand oder freistehende Stütze, ebener Betonboden | Ecksituation, Überstände, Versprünge, Gefälle, Bodenkanäle |
| Lastannahme | Fahrzeuge und Geschwindigkeiten im üblichen Rahmen | schwere Fahrzeuge, hohe Geschwindigkeiten, kritische Anlage dahinter |
| Anschluss | der Rammschutz steht frei im Boden | Befestigung an Stahlkonstruktion, Loading Dock, Anlagenrahmen nötig |
| Austauschbarkeit | Katalogteil kurzfristig nachbestellbar oder bevorratet | Segmente müssen zur Anlage passen, verschraubte Module und Ersatzteilbevorratung sinnvoll |
| Lieferzeit | Produkt ab Lager verfügbar | Fertigung in wenigen Tagen nach Aufmaß möglich |
| Optik und Abschluss | sichtbare Stöße und Schrauben akzeptabel | durchgehender Rahmen, Lackierung vor Ort über alle Nähte gewünscht |
Wann das Standardprodukt die richtige Wahl ist
Ein geprüfter Katalogbügel vor einer geraden Wand, ein Pollerpaar vor einem Tor oder Stützenschutz an einer Standardregalzeile sind schnell beschafft, haben eine dokumentierte Energieaufnahme und sind nach einem Treffer einfach zu ersetzen. Wer hier eine Sonderanfertigung bestellt, zahlt Konstruktion, die niemand braucht – im Leistungsverzeichnis genügt dann eine Position mit Katalogprodukt und Montage.
Wann die Sonderanfertigung die richtige Wahl ist
Sobald der Rammschutz an einer Anlage mit Überstand steht, zwei Fahrrichtungen in einer Ecke abfangen muss, an ein bestehendes Stahlbauteil angeschlossen wird oder eine Anlage schützt, deren Ausfall den Betrieb stoppt, lohnt sich die Anfertigung nach Aufmaß – der maßlichen Aufnahme der Einbausituation vor Ort. Das gilt auch, wenn ein Standardprodukt bereits versagt hat – der zweite Treffer kommt mit derselben Energie, und das Schadensbild des ersten ist die beste Grundlage für die Ursachenanalyse.
Mehr dazu, was wir in diesem Bereich fertigen, lesen Sie auf unserer Seite zu Sonderanfertigungen aus der eigenen Werkstatt.
Welche Werkstoffe und Wandstärken sind üblich?
Üblich sind Baustahl in Form von Stahlrohr, Vierkantrohr und Stahlwinkel mit Wandstärken im Bereich mehrerer Millimeter, ergänzt um Kunststoff- oder Verbundprofile dort, wo das Fahrzeug nicht beschädigt werden soll oder flexibles Nachgeben erwünscht ist. Die Wahl folgt aus Lastannahme, Einbausituation und der Frage, ob der Rammschutz starr abfangen oder Energie durch Verformung aufnehmen soll.
Stahl: starr und reparierbar
Stahl ist der Standard für Produktion und Logistik. Zwei Profile aus unserer Praxis zeigen die Größenordnung: Für eine Anlagenecke in einem Produktionsbetrieb bei Offenbach haben wir eine Bodenschiene aus Stahlwinkel 200 × 100 × 10 mm und darauf einen Rahmen aus Stahlrohr 80 × 80 × 5 mm gefertigt; für ein Loading Dock am Frankfurter Flughafen Vierkantrohr mit 10 mm Wandstärke. Diese Werte sind keine Empfehlung für Ihre Situation, sondern Beispiele dafür, dass die Wandstärke zur Lastannahme passen muss – ein Rohr mit 2 mm Wand sieht ähnlich aus und knickt beim ersten Treffer.
Vollständig verschweißt oder verschraubt?
Eine vollständig verschweißte Konstruktion ist steif, hat keine Schraubstellen, die sich lösen können, und lässt sich vor Ort nahtlos über alle Schweißnähte beschichten. Verschraubte Segmente dagegen lassen sich nach einem Treffer einzeln tauschen, ohne die gesamte Konstruktion zu demontieren – sinnvoll an Verladestellen mit hoher Trefferwahrscheinlichkeit; sie verlangen Sicherungsmuttern, ein definiertes Anzugsmoment und das Nachziehen nach der ersten Betriebszeit. Beides hat seinen Platz; die Entscheidung gehört ins Aufmaß.
Angeschrägte Ecken als Anfahrrampen
An Loading Docks und Rollenbahnen bewährt sich eine Bauweise, bei der die Ecken des Rammschutzes angeschrägt und eingeschweißt werden. Statt die Last frontal zu stoppen, leitet die Schräge Paletten oder Räder ab und nimmt der Konstruktion die Spitzenkraft. Das ist typisch Sonderanfertigung: Ein Katalogprodukt kennt die Geometrie Ihrer Rollenbahn nicht.
Kunststoff und Verbund: nachgiebig und wartungsarm
Kunststoffprofile und Verbundsysteme nehmen Energie durch elastische Verformung auf, schonen das Fahrzeug und brauchen keine Nachlackierung. Sie passen zu Verkehrswegen, Wänden und Fußgängerbereichen mit niedrigen Geschwindigkeiten. Vor kritischen Anlagen und bei hohen Lasten stoßen sie an Grenzen – dort bleibt Stahl.
Wie wird ein Rammschutz verankert?
Ein Rammschutz wird so verankert, dass die Verbindung zum Untergrund mindestens so viel Energie aufnimmt wie die Konstruktion selbst – mit Schwerlastankern im Betonboden, mit geschnittenen Gewinden oder Durchsteckverschraubungen im Stahl und nie mit Dübeln in einem Estrich, dessen Tragfähigkeit nicht nachgewiesen ist. Die Verankerung ist der häufigste Schwachpunkt bei Katalogprodukten, die „irgendwo“ montiert wurden.
Betonboden
Im Industrieboden aus Beton sind Schwerlastanker – mechanische Spreizanker oder Chemieanker (Verbundanker), die mit Verbundmörtel im Bohrloch verklebt werden – das Mittel der Wahl. Entscheidend sind Randabstand, Bohrtiefe, das vorgeschriebene Anzugsmoment und die Frage, ob unter dem Boden Leitungen, Heizung oder Hohlräume liegen – im Zweifel klärt das eine Leitungsortung vor dem ersten Bohrloch. Ein Bodenaufbau mit dünnem Estrich auf Dämmung trägt keinen Rammschutz; hier muss die Verankerung bis in die tragende Platte reichen oder eine lastverteilende Grundplatte her, die die Punktlast des Treffers als Flächenlast in den Boden einleitet.
Stahlkonstruktionen und Loading Docks
Steht der Rammschutz auf oder an einer Stahlkonstruktion – einem Loading Dock, einem Anlagenrahmen, einer Bühne –, wird direkt in den Stahl gebohrt und Gewinde geschnitten oder durchgesteckt verschraubt. Mit einer Magnetbohrmaschine, die sich am Werkstück festsaugt, und Kernbohrern unter Schneidölkühlung lassen sich saubere, maßhaltige Bohrungen auch in dickem Stahl setzen; die Maschine dient danach als Führung für den Gewindebohrer. Wo zusätzlich geschweißt wird, braucht es einen Erlaubnisschein für Heißarbeiten (Permit to Work) und eine Brandwache.
Abstand zur Anlage
Ein Rammschutz, der die Anlage berührt, überträgt den Stoß direkt auf sie. Zwischen Schutz und Objekt muss so viel Abstand bleiben, dass die Konstruktion sich verformen kann, ohne anzuschlagen – und dass die Anlage weiterhin zugänglich bleibt für Wartung, Revisionsöffnungen, Türen und Lüftungsöffnungen. Beim Setzen wird der Rammschutz ausgerichtet und lotrecht gestellt, bei Rahmen mit Diagonalmaß kontrolliert – ein schief stehender Bügel verliert einen Teil seiner Schutzwirkung und sieht nach einer Woche aus wie getroffen.
Welche Rolle spielen Signalfarbe und Kennzeichnung?
Signalfarbe und Kennzeichnung sind die erste Schutzwirkung eines Rammschutzes: Ein deutlich sichtbares Hindernis wird seltener getroffen als ein graues, und die ASR A1.3 regelt, wie ständige Gefahrstellen mit gelb-schwarzen Streifen zu kennzeichnen sind. Üblich ist eine Beschichtung in Signalgelb (RAL 1003), bei Bedarf mit schwarzen Streifen an den Stoßkanten.
Beschichtungsaufbau
Auf Stahl gehört vor den Decklack eine Grundierung als Korrosionsschutz, besonders an Verladestellen mit Feuchtigkeit und Streusalz. Wird vor Ort lackiert, lassen sich alle Schweißnähte und Übergänge in einem Zug beschichten – das ergibt einen durchgehenden Schutz ohne Stöße, an denen Rost beginnt. Werkstattlackierung ist dagegen witterungsunabhängig und sauberer, verlangt aber Nacharbeit an den Montagenähten.
Kennzeichnung ist kein Ersatz
Farbe macht sichtbar, verhindert aber nichts. Deshalb gehört die Kennzeichnung zum Rammschutz, nicht an seine Stelle. Dasselbe gilt für Bodenmarkierungen, Verkehrsspiegel und die Verkehrssicherung des Fahrwegs: sinnvolle Ergänzungen, keine Alternative. Auf der organisatorischen Seite steht die Beauftragung der Fahrer: Wer ein Flurförderzeug selbstständig steuert, braucht nach TRBS 2111 Teil 1 (Mobile Arbeitsmittel) eine schriftliche Beauftragung des Arbeitgebers – ein Rammschutz vor der Anlage und ein beauftragter, unterwiesener Fahrer davor sind zwei Hälften derselben Maßnahme.

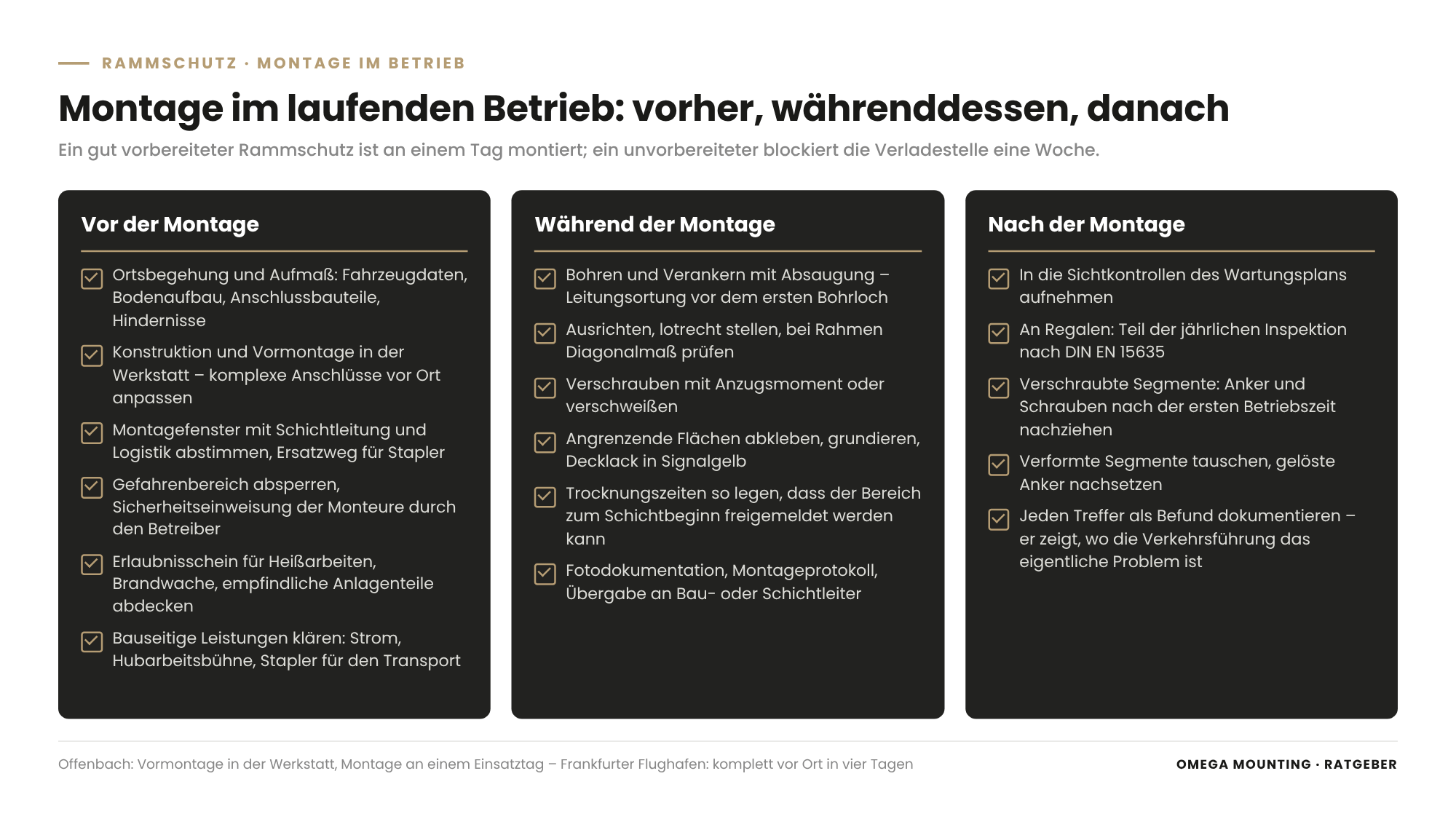

Wie gelingt die Montage im laufenden Betrieb?
Die Montage gelingt im laufenden Betrieb, wenn Aufmaß und Vormontage in der Werkstatt vorab erledigt sind, der Montagebereich für ein definiertes Fenster abgesperrt wird und Bohren, Verankern, Schweißen und Beschichten in einer Reihenfolge erfolgen, die Staub, Funkenflug und Trocknungszeiten vom Betrieb trennt. Ein gut vorbereiteter Rammschutz ist an einem Tag montiert; ein unvorbereiteter blockiert die Verladestelle eine Woche.
Vor der Montage
- Ortsbegehung und Aufmaß mit Fahrzeugdaten, Bodenaufbau, Anschlussbauteilen und Hindernissen (Kanäle, Leitungen, Türen, Türlichten für den Transport).
- Konstruktion und Vormontage in der Werkstatt, soweit die Situation es erlaubt; bei komplexen Anschlüssen Anpassung vor Ort.
- Abstimmung des Montagefensters mit Schichtleitung und Logistik, Absperrung des Gefahrenbereichs, Ersatzweg für Stapler, Sicherheitseinweisung der Monteure durch den Betreiber.
- Erlaubnisschein für Heißarbeiten, Brandwache, Abdeckung empfindlicher Anlagenteile, Klärung der bauseitigen Leistungen (Strom, Hubarbeitsbühne, Stapler für den Transport).
Während der Montage
- Bohren und Verankern mit Absaugung, danach Ausrichten, Positionieren und Verschrauben mit Anzugsmoment oder Verschweißen.
- Abkleben angrenzender Flächen, Grundierung, Decklack; Trocknungszeiten so legen, dass der Bereich zum Schichtbeginn freigemeldet werden kann.
- Fotodokumentation, Montageprotokoll und kurze Übergabe an den Bauleiter oder Schichtleiter: Was wurde montiert, wie wird es geprüft, wann werden die Anker nachgezogen.
Nach der Montage
Ein Rammschutz ist ein Arbeitsmittel wie jedes andere: In die Sichtkontrollen des Wartungsplans und – bei Regalen – in die jährliche Inspektion nach DIN EN 15635 durch eine befähigte Person gehört er hinein. Verformte Segmente werden getauscht, gelöste Anker nachgesetzt, jeder Treffer wird als Befund dokumentiert. Wer das tut, erkennt Stellen, an denen die Verkehrsführung das eigentliche Problem ist.
So läuft das bei uns im Rhein-Main-Gebiet
Im Rhein-Main-Gebiet fertigen und montieren wir Rammschutz für Produktionsbetriebe in Offenbach, Hanau und Darmstadt, für Logistikzentren in Dietzenbach und Rodgau und für Verladestellen am Frankfurter Flughafen – meist dort, wo ein Standardprodukt bereits versagt hat oder von vornherein nicht passt. Von unserer Werkstatt in Rodgau sind die Wege kurz: Aufmaß am Vormittag, Vormontage in der Werkstatt, Montage im nächsten freien Fenster.
Typisch ist der Zweiklang aus Werkstatt und Baustelle. Wo die Geometrie klar ist, schneiden und schweißen wir in Rodgau vor und montieren vor Ort an einem Tag. Wo der Rammschutz an eine bestehende Anlage angepasst werden muss, verlagern wir die Fertigung komplett auf die Baustelle und arbeiten dort mit Magnetbohrmaschine, Schweißtechnik und Lackierung. In Sicherheitsbereichen wie dem Flughafen kommen Zutrittskontrolle, Werksausweise, Werkzeuglisten und Begleitpflicht hinzu; was das für die Planung bedeutet, beschreiben wir auf unserer Seite zu Industriemontage am Flughafen und in Sicherheitsbereichen. Für Betriebe in Offenbach und Umgebung finden Sie unsere regionalen Einsätze auf der Seite Industriemontage Offenbach.
So machen wir das in der Praxis
Zwei Einsätze aus unserem Auftragstagebuch zeigen die beiden Wege zur Sonderanfertigung: Werkstattfertigung mit Montage an einem Tag – und komplette Anpassung vor Ort an eine bestehende Anlage.
Rammschutz-Sonderanfertigung für eine Anlagenecke bei Offenbach: verschweißter Rahmen auf verankerter Bodenschiene
Bei der Rammschutz-Sonderanfertigung für einen Produktionsbetrieb bei Offenbach galt es, die Lüftungstechnik einer Produktionsanlage an einer Gebäudestütze in einer Ecksituation vor Staplerverkehr mit Gitterboxen zu schützen – Stapler, die dort zügig unterwegs sind. Ein Katalogbügel hätte weder die Ecke noch den Überstand der Anlage abgedeckt.
Die Lösung: eine Bodenschiene aus Stahlwinkel 200 × 100 × 10 mm, mit Schwerlastankern im Hallenboden verankert, und darauf ein vollständig verschweißter Rahmen aus Stahlrohr 80 × 80 × 5 mm mit zwei Rahmenfeldern. Konstruktion und Vormontage – Zuschnitt und Schweißen – erledigten zwei Personen in rund einem Tag in unserer Werkstatt in Rodgau. Die Montage vor Ort übernahmen zwei Schlosser an einem Einsatztag: ausrichten, verankern, abkleben, grundieren und in Signalgelb lackieren, dann Freimeldung an die Produktion. Die Lackierung erfolgte bewusst vor Ort, damit die Beschichtung nahtlos über alle Schweißnähte läuft. Dieselbe Bauform setzen wir auch in Logistikzentren und am Frankfurter Flughafen ein.
Rammschutz am Loading Dock am Frankfurter Flughafen: angepasst vor Ort, verschraubt für den Austausch
Bei der Maßanfertigung eines Rammschutzes für ein Loading Dock am Frankfurter Flughafen sollten die Abzugsrollen eines Rollendecks – eines Rollenbodens mit Kugelrollen, auf dem Paletten und Container verschoben werden – geschützt werden. Hier war Werkstattfertigung keine Option: Der Rammschutz musste exakt an die bestehende Anlage angepasst werden, also entstand er vollständig vor Ort – im Sicherheitsbereich, mit Zutrittskontrolle und Werkzeuglisten, in einem mit dem Betreiber abgestimmten Montagefenster. Was solche Einsätze am Flughafen über den Rammschutz hinaus verlangen, bündelt unser Ratgeber zur Instandhaltung am Flughafen Frankfurt.
Drei Schlosser bohrten die Vierkantrohre mit 10 mm Wandstärke mit der Magnetbohrmaschine und Kernbohrer unter Schneidölkühlung vor, bohrten das Loading Dock und schnitten Gewinde direkt in den Stahl, montierten, verschraubten und schweißten die Rohre ein und lackierten sie in der zur Anlage passenden Farbe. Zwei Details machen den Unterschied: Die Ecken wurden angeschrägt und eingeschweißt, sodass sie als Anfahrrampen wirken und Lasten ableiten statt frontal zu stoppen. Und die Segmente wurden verschraubt, nicht nur geschweißt – damit ein getroffenes Teil einzeln getauscht werden kann, ohne den gesamten Rammschutz zu demontieren. Der Einsatz dauerte vier Tage.
Was beide Einsätze gemeinsam haben
In beiden Fällen war die Geometrie der Grund für die Sonderanfertigung – eine Ecke mit Überstand, eine Rollenbahn mit Abzugsrollen –, in beiden Fällen entschied die Verankerung über die Schutzwirkung – Schwerlastanker im Beton, geschnittene Gewinde im Stahl –, und in beiden Fällen endete der Einsatz mit Fotodokumentation und Übergabe an den Betreiber. Wie Rammschutz als Teil der Betriebsausstattung und der Verlade- und Fördertechnik in der Logistik zusammenspielt, zeigen unsere Leistungsseiten. Haben Sie eine Stelle, an der es regelmäßig kracht oder an der der Katalogbügel nicht passt? Dann sprechen Sie uns an – ein Ortstermin mit Aufmaß klärt meist in einer Stunde, ob Standard oder Sonderanfertigung der richtige Weg ist.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Vergleichen Sie nicht Bügel mit Bügel, sondern Schutzwirkung mit Schutzwirkung. Beschreiben Sie im Leistungsverzeichnis die Einbausituation und die Lastannahme statt eines Katalogartikels, legen Sie Aufmaß und Fotodokumentation als eigene Positionen an und die Ersatzsegmente als Bedarfsposition. Verlangen Sie beim Standardprodukt die dokumentierte Energieaufnahme, bei der Sonderanfertigung Werkstoffangaben, Verankerungskonzept und ein Abnahmeprotokoll mit Anzugsmomenten – und klären Sie in der Schnittstellenliste, was bauseits kommt: Strom, Hubarbeitsbühne, Absperrung.
Für Planer: Planen Sie den Rammschutz mit der Verkehrsführung, nicht danach. Legen Sie Fahrzeugdaten, Geschwindigkeiten, Schleppkurven und Bodenaufbau als Planungsgrößen fest, bevor Sie Bauformen wählen, weisen Sie die Lastannahme in der Bodenplatte aus und halten Sie Abstand zwischen Schutz und Anlage für Verformung, Revisionsöffnungen und Zugang. Ecksituationen, Anschlüsse an Stahlbauteile und Reserveflächen für spätere Anlagenerweiterungen sind früh als Sonderanfertigung zu erkennen.
Für Projektleiter und Bauleiter: Beim Neubau oder Umbau einer Halle ist der Rammschutz oft das letzte Gewerk – und das erste, das gestrichen wird, wenn der Termin drückt. Nehmen Sie ihn als eigenen Meilenstein in den Bauablaufplan auf und klären Sie mit Vor- und Folgegewerk, ob er vor oder nach dem Bodenbelag montiert wird, weil davon die Verankerung abhängt. Als Bauleiter weisen Sie die Monteure ein, stimmen Aufmaß und Montagefenster mit dem laufenden Staplerverkehr ab, sperren den Gefahrenbereich ab, nehmen Verankerung und Beschichtung bei der Begehung ab und führen offene Punkte in der Restpunkteliste, bevor Sie den Bereich freimelden.
Für Instandhaltungsleiter: Nehmen Sie den Rammschutz mit Prüffrist in den Wartungsplan und die jährliche Inspektion durch die befähigte Person auf. Ein verformter Bügel ist ein Befund mit Schadensbild – und ein Hinweis darauf, wo Ihre Verkehrsführung nicht zur Fahrweise passt. Dokumentieren Sie Treffer im Prüfbuch, auch die ohne Schaden, und bevorraten Sie Ersatzsegmente für Stellen, an denen es regelmäßig kracht.
Für Lager- und Logistikleiter: Sie kennen die Fahrwege, die Geschwindigkeiten und die Stellen, an denen es regelmäßig kracht – dieses Wissen gehört in den Aufmaßbogen, bevor ein Rammschutz konstruiert wird. Legen Sie in der Betriebsanweisung für Flurförderzeuge fest, wo Anfahrschutz Vorrang vor Stellfläche hat, und sorgen Sie in der Unterweisung dafür, dass Staplerfahrer Treffer und Beinahe-Unfälle melden, statt sie zu verschweigen. Ein verschraubter, segmentweise austauschbarer Rammschutz hält Ihre Verladestelle verfügbar, während ein getroffenes Teil ersetzt wird.
Aufmaßbogen Rammschutz: Vorlage zum Anfordern
Unser Aufmaßbogen fasst auf einer Seite zusammen, was wir für einen Rammschutz nach Maß brauchen: Skizze der Einbausituation mit Maßen, zu schützendes Objekt und Abstand, Fahrzeugtyp, Gesamtgewicht und übliche Geschwindigkeit, Bodenaufbau und bekannte Leitungen, Anschlussbauteile aus Stahl, gewünschte Bauform, Farbwunsch sowie Zeitfenster und Zutrittsbedingungen. Er hilft Planern, die Anfrage vollständig zu stellen, und Einkäufern, vergleichbare Angebote auf eine gemeinsame Leistungsbeschreibung zu erhalten – meist ohne zweiten Ortstermin. Fordern Sie den Aufmaßbogen Rammschutz über unser Kontaktformular an – Stichwort „Aufmaßbogen Rammschutz“.
Warum Omega Mounting?
Wir fertigen Rammschutz in unserer eigenen Werkstatt in Rodgau bei Frankfurt und montieren ihn im Rhein-Main-Gebiet im laufenden Betrieb – oder bauen ihn, wo nötig, komplett vor Ort an die bestehende Anlage an. Die beiden verlinkten Einsätze bei Offenbach und am Frankfurter Flughafen zeigen beide Wege. Schweißtechnik, Verankerung, Beschichtung, Montageprotokoll und Fotodokumentation kommen aus einer Hand, und über unsere 24-Stunden-Hotline erreichen Sie uns auch dann, wenn ein Treffer die Anlage gerade stillgelegt hat. Für Sie heißt das: ein Ansprechpartner vom Aufmaß bis zur Freimeldung, kurze Wege von Rodgau nach Offenbach, Frankfurt, Hanau oder Darmstadt – und ein Rammschutz, der zur Anlage passt statt umgekehrt.
Fazit
Ob ein Rammschutz aus dem Katalog genügt oder als Sonderanfertigung entstehen sollte, entscheiden Geometrie, Lastannahme und Anschluss an den Bestand – nicht der Preis. Die Energie des Aufpralls wächst mit dem Quadrat der Geschwindigkeit, die Verankerung muss mindestens so viel aushalten wie die Konstruktion, und Signalfarbe ist die erste, Stahl die zweite Schutzwirkung. Wer den Rammschutz als Arbeitsmittel behandelt, ihn prüft und Treffer dokumentiert, erkennt zugleich, wo die Verkehrsführung das eigentliche Problem ist. Schicken Sie uns ein Foto der Stelle, die Fahrzeugdaten und den Bodenaufbau – wir melden uns mit einer ehrlichen Einschätzung, ob ein Standardprodukt genügt oder eine Rammschutz-Sonderanfertigung die bessere Lösung ist.
Sie planen Wartung, Einbringung oder Montage im Rhein-Main-Gebiet?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Diese Ratgeber könnten Sie auch interessieren
Wartung & Instandhaltung
Wartung & Instandhaltung
Über den Autor
Tobias Schott
Geschäftsführer Omega Mounting GmbH, Rodgau · über 20 Jahre Praxis in Montage und Instandhaltung
Gelernter Mechatroniker und seit 2004 in Wartung, Instandhaltung und Industriemontage zu Hause – zuerst an der Seite seines Vaters, seit 2012 mit Omega Mounting: von der Elektrohängebahn in Frankfurt bis zur Krananlage im Hallenneubau. Plant und leitet als Lifting Appointed Person Hebearbeiten in Rechenzentren und auf Industriebaustellen im Rhein-Main-Gebiet, ist Ausbilder und Prüfer für Krane, Hubarbeitsbühnen und Teleskopmaschinen sowie Sicherheitsbeauftragter. Bei Einsätzen im Ausland kennt man ihn als „German Troubleshooter“ – der, den man ruft, wenn es auf der Baustelle klemmt. Was Qualität heißt, hat er nicht aus einem Handbuch, sondern von seinem Vater gelernt: Made in Germany als Anspruch an die eigene Arbeit, nicht als Etikett. Deshalb steht sie bei Omega Mounting an erster Stelle – vor Tempo und vor Preis. Die Ratgeber hier schreibt er aus dieser Praxis: Was auf unseren Baustellen funktioniert, steht drin – was nur in der Norm steht, nicht.
Häufig gestellte Fragen
Keiner – beide Begriffe bezeichnen eine Schutzkonstruktion, die die Energie eines anfahrenden Fahrzeugs aufnimmt. Im Regalbau wird zusätzlich von Stützen- oder Rahmenschutz gesprochen, an Verkehrswegen von Rammschutzplanken. Entscheidend ist nicht der Name, sondern Lastannahme, Verankerung und Position.
Für Regalanlagen nennt die DIN EN 15512 Mindestanforderungen an den Anfahrschutz von Stützen: mindestens 400 Millimeter Höhe und eine Energieaufnahme von 400 Newtonmetern. Für Anlagen, Gebäudestützen und Verladestellen gibt es keine vergleichbare Vorgabe; hier folgt die Lastannahme aus der Gefährdungsbeurteilung nach § 3 BetrSichV und § 5 ArbSchG.
Bei geraden Wänden, freistehenden Stützen, ebenem Betonboden und Fahrzeugen im üblichen Rahmen. Katalogprodukte haben eine dokumentierte Energieaufnahme und sind schnell ersetzt; im Leistungsverzeichnis genügt dann eine Position mit Produkt, Verankerung und Montage. Sobald Ecksituationen, Überstände, Anschlüsse an Stahlbauteile oder kritische Anlagen hinzukommen, ist eine Sonderanfertigung nach Aufmaß in der Regel die sicherere Lösung.
Das hängt von Fahrzeugmasse, Geschwindigkeit und der Konsequenz eines Treffers ab – also von der Lastannahme – und lässt sich nicht pauschal angeben. Als Größenordnung aus unserer Praxis: Für eine Anlagenecke bei Offenbach haben wir Stahlrohr 80 × 80 × 5 mm auf einem Stahlwinkel 200 × 100 × 10 mm verwendet, für ein Loading Dock am Flughafen Vierkantrohr mit 10 mm Wandstärke. Die Auslegung gehört ins Aufmaß.
Im Betonboden mit Schwerlastankern – mechanisch spreizend oder als Chemieanker mit Verbundmörtel –, wobei Randabstand, Bohrtiefe, Anzugsmoment und Leitungen im Boden zu prüfen sind; der Planer liefert dafür Bodenaufbau und Nutzlast der Platte. Auf Stahlkonstruktionen wird gebohrt und Gewinde geschnitten oder durchgesteckt verschraubt. Dübel in dünnem Estrich ohne Nachweis sind keine Verankerung.
Signalgelb (RAL 1003) macht das Hindernis sichtbar, und Sichtbarkeit ist die erste Schutzwirkung. Die ASR A1.3 regelt die Kennzeichnung ständiger Gefahrstellen mit gelb-schwarzen Streifen. Vor den Decklack gehört auf Stahl eine Grundierung als Korrosionsschutz, besonders an Verladestellen.
Ja, wenn Aufmaß und Vormontage vorab erledigt sind und der Montagebereich für ein definiertes Fenster abgesperrt wird – mit Ersatzweg für die Stapler, Sicherheitseinweisung der Monteure und Freimeldung zum Schichtbeginn. Bei Offenbach wurde der vorgefertigte Rammschutz an einem Einsatztag montiert und lackiert; am Flughafen entstand der Rammschutz vollständig vor Ort in vier Tagen. Heißarbeiten brauchen einen Erlaubnisschein und eine Brandwache.
Das hängt von Geometrie und Zutritt ab. Bei klarer Situation folgt auf das Aufmaß die Vormontage in unserer Werkstatt in Rodgau – bei Offenbach etwa ein Tag für zwei Personen – und die Montage im nächsten freien Fenster. Bei Anpassung vor Ort, etwa an einem Loading Dock am Frankfurter Flughafen, kommen Zutrittskontrolle, Werkzeuglisten und mehrtägige Arbeit vor Ort hinzu.
Er ist ein Arbeitsmittel und gehört in die Sichtkontrollen des Betreibers nach Wartungsplan; an Regalanlagen ist er Teil der jährlichen Inspektion nach DIN EN 15635 durch eine befähigte Person. Verformte Segmente werden getauscht, gelöste Verankerungen nachgesetzt, Befunde im Prüfbuch dokumentiert. Wer Treffer dokumentiert, erkennt, wo die Verkehrsführung angepasst werden sollte – wie bei allen UVV-Befunden gilt: Ursache beseitigen, nicht nur das Symptom.
Schicken Sie uns über das Kontaktformular drei Angaben: ein Foto oder eine Skizze der Einbausituation mit Maßen, Fahrzeugtyp mit Gesamtgewicht und üblicher Geschwindigkeit sowie den Bodenaufbau oder das Stahlbauteil, an dem verankert werden soll. Wir melden uns, stimmen bei Bedarf einen Ortstermin mit Aufmaß ab und fassen das Ergebnis in einer schriftlichen Einschätzung mit Bauform, Werkstoff und Verankerungskonzept zusammen. Ansprechpartner ist Tobias Schott.
