Verladerampe, Überladebrücke und Tor: Wartung, Prüfung, Wiederfreigabe
Von Tobias Schott · Lesezeit ca. 24 Minuten · Stand: Oktober 2026
Verladestellen sind die meistbeanspruchten Arbeitsmittel eines Lagers – wer Tore, Überladebrücken und Rampen regelmäßig prüft, Mängel richtig einstuft und fachgerecht repariert, verhindert Sperrungen, Unfälle und Stau an der Rampe.
Jede Palette, die Ihr Lager verlässt oder erreicht, rollt über eine Verladestelle: durch ein Tor, über eine Überladebrücke oder Klapprampe, vorbei an Anfahrpuffern und – immer häufiger – gesichert durch ein Fahrzeugrückhaltesystem. Diese Bauteile werden täglich von Lkw angefahren, von Staplern überrollt und im Schichtbetrieb selten geschont. Die Wartung der Verladerampe ist deshalb kein Nebenthema der Gebäudetechnik, sondern eine Frage von Arbeitssicherheit und Durchsatz.
Das Problem zeigt sich meist erst bei der jährlichen Prüfung als UVV-Mangel an der Ladebrücke: Der Sachkundige findet eine gerissene Schweißnaht an der Rampenkonsole, eine defekte Schließkantensicherung am Tor oder eine Überladebrücke, die nicht mehr sauber aufliegt. Ohne Plakette ist die Verladestelle gesperrt – das ganze Tor, nicht nur die Rampe. Für Sie als Lagerleiter, Instandhaltungsleiter oder Einkäufer heißt das: Umplanen, Lkw umleiten, Diskussionen mit dem Betrieb, der „nur noch heute“ weitermachen will.
Dieser Ratgeber erklärt, welche Prüfpflichten für Tore, Überladebrücken und Rampen gelten, welche Mängel typisch sind, wie sie fachgerecht repariert werden, wann der Austausch die bessere Lösung ist und wie die Anlage zur Wiederfreigabe kommt. Er vertieft unseren Grundlagen-Ratgeber zum Beheben von UVV-Mängeln vom Prüfprotokoll bis zur Wiederfreigabe für die Bauteile, die an der Rampe stehen.
Das Wichtigste in Kürze
- Kraftbetätigte Tore müssen nach der Arbeitsstättenregel ASR A1.7 vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und wiederkehrend mindestens einmal jährlich von einem Sachkundigen geprüft werden; das Ergebnis wird dokumentiert.
- Überladebrücken und Klapprampen sind Arbeitsmittel nach Betriebssicherheitsverordnung: Der Betreiber legt Prüffristen in seiner Gefährdungsbeurteilung fest, in der Praxis ist die jährliche Prüfung die Regel.
- Ein sicherheitsrelevanter Mangel sperrt die gesamte Verladestelle – wer trotzdem weiterverlädt, trägt das Risiko für Unfall und Haftung.
- Gerissene Schweißnähte an Konsolen und Scharnieren werden nicht überschweißt, sondern ausgeschliffen und mehrlagig neu verschweißt; Anfahrschäden an Rampenkante und Puffern sind die häufigste Ursache.
- Fahrzeugrückhaltesysteme und Ampelsteuerungen schützen vor dem gefährlichsten Ereignis an der Rampe: dem Lkw, der zu früh abfährt oder wegrollt, während der Stapler auf der Brücke steht.
- Nach drei Reparaturen an derselben Stelle lohnt die Frage nach dem Austausch – moderne hydraulische Rampen verbessern Ergonomie und Sicherheit zugleich.
- Die Wiederfreigabe erfolgt nach Nachprüfung durch den Sachkundigen; Fotodokumentation und Montageprotokoll des Reparaturbetriebs beschleunigen sie.

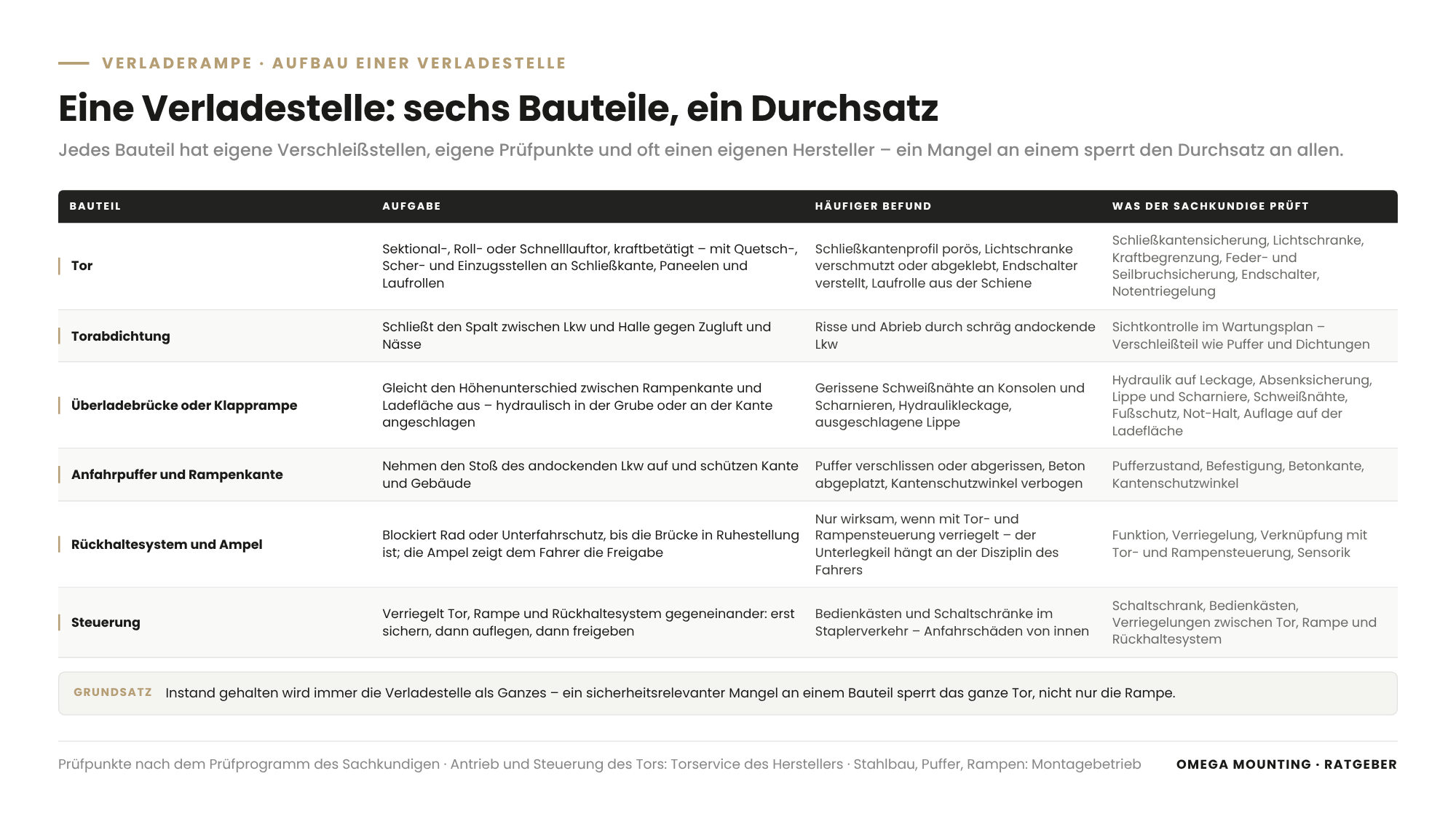

Was ist eine Verladestelle – und welche Bauteile gehören dazu?
Eine Verladestelle ist die bauliche und technische Schnittstelle zwischen Lager und Lkw, bestehend aus Tor, Torabdichtung, Überladebrücke oder Rampe, Anfahrpuffern, Steuerung und – je nach Ausstattung – Fahrzeugrückhaltesystem und Ampel. Jedes dieser Bauteile hat eigene Prüfpunkte, eigene Verschleißstellen und oft einen eigenen Hersteller; instand gehalten wird aber immer die Verladestelle als Ganzes, denn ein Mangel an einem Bauteil sperrt den Durchsatz an allen.
Tore
Industrietore an Verladestellen sind meist Sektionaltore (Torblatt aus Paneelen, das in Laufschienen unter die Decke fährt), Rolltore oder Schnelllauftore; die Sektionaltor-Wartung ist deshalb fester Bestandteil jeder Verladestellen-Instandhaltung. Sie sind in der Regel kraftbetätigt, also mit Elektroantrieb, und damit Maschinen mit Quetsch-, Scher- und Einzugsstellen – an der Schließkante, zwischen Paneelen und an den Laufrollen. Dazu kommen Federpakete oder Gewichtsausgleich, Seile, Endschalter und die Notentriegelung für den Handbetrieb bei Stromausfall.
Überladebrücken und Klapprampen
Die Überladebrücke (Ladebrücke) gleicht den Höhenunterschied zwischen Rampenkante und Lkw-Ladefläche aus. Hydraulische Überladebrücken liegen in einer Grube und werden per Steuerung angehoben und mit einer Klapp- oder Vorschublippe auf die Ladefläche aufgelegt; mechanische Varianten arbeiten mit Federn. Klapprampen sind an der Rampenkante angeschlagen und werden – von Hand oder hydraulisch – auf die Ladefläche geklappt. Wenn im Lager von „der Verladerampe“ gesprochen wird, ist meist eines dieser Bauteile gemeint.
Torabdichtung, Anfahrpuffer, Rückhaltesysteme
Die Torabdichtung schließt den Spalt zwischen Lkw und Halle gegen Zugluft und Nässe. Anfahrpuffer aus Gummi oder Stahl nehmen den Stoß des andockenden Lkw auf und schützen Rampenkante und Gebäude. Fahrzeugrückhaltesysteme blockieren ein Rad des Lkw oder verriegeln den Unterfahrschutz, damit das Fahrzeug während der Verladung nicht wegrollen oder abfahren kann; eine Ampel zeigt dem Fahrer, ob er stehen bleiben muss.
Welche Prüfpflichten gelten für Tore, Überladebrücken und Rampen?
Kraftbetätigte Tore müssen vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und wiederkehrend mindestens einmal jährlich von einem Sachkundigen geprüft werden; Überladebrücken und Rampen sind Arbeitsmittel, für die der Betreiber nach Betriebssicherheitsverordnung Prüffristen festlegt – in der Praxis ebenfalls jährlich.
Tore: ASR A1.7 und DGUV Information 208-022
Die Technische Regel für Arbeitsstätten ASR A1.7 „Türen und Tore“ konkretisiert die Arbeitsstättenverordnung. Sie verlangt, dass kraftbetätigte Tore so beschaffen sind, dass Beschäftigte nicht gequetscht, geschert oder eingezogen werden – durch Schließkantensicherungen, Kraftbegrenzung oder berührungslose Schutzeinrichtungen wie Lichtschranken und Lichtgitter –, dass sie bei Energieausfall von Hand bedient werden können und dass das Torblatt gegen Herabfallen gesichert ist, etwa durch Feder- oder Seilbruchsicherungen. Die Prüfung durch einen Sachkundigen ist in der ASR festgelegt; die DGUV Information 208-022 „Türen und Tore“ erläutert für Betreiber, worauf bei Auswahl, Betrieb, Prüfung und Instandhaltung zu achten ist.
Überladebrücken: BetrSichV und DGUV Regel 108-006
Für Überladebrücken und Rampen gilt die Betriebssicherheitsverordnung: Der Betreiber ermittelt in der Gefährdungsbeurteilung, welche Gefährdungen von der Anlage ausgehen, legt Art, Umfang und Fristen der Prüfungen fest und lässt sie von einer zur Prüfung befähigten Person – im Sprachgebrauch der Branche weiterhin „Sachkundiger“ – durchführen. Die DGUV Regel 108-006 „Ladebrücken und fahrbare Rampen“ beschreibt die sicherheitstechnischen Anforderungen und den sicheren Betrieb; die Produktnorm DIN EN 1398 regelt, wie Ladebrücken gebaut sein müssen – unter anderem mit seitlichem Fußschutz, Kennzeichnung der Ränder, Not-Halt und einer Sicherung gegen schlagartiges Absinken, wenn der Lkw unter der aufgelegten Brücke wegfährt.
Was der Sachkundige prüft
| Baugruppe | Typische Prüfpunkte |
|---|---|
| Tor | Schließkantensicherung, Lichtschranke, Kraftbegrenzung, Feder- und Seilbruchsicherung, Seile und Laufrollen, Endschalter, Notentriegelung, Torblatt und Führungen |
| Überladebrücke | Hydraulik auf Leckage, Absenksicherung, Lippe und Scharniere, Schweißnähte an Konsolen und Rahmen, Fußschutz, Kennzeichnung, Not-Halt, Auflage auf der Ladefläche |
| Klapprampe | Scharnierleiste und Verankerung, Stützfüße, Hydraulikaggregat, Handbetätigung, Verriegelung in Ruhestellung |
| Anfahrpuffer und Rampenkante | Pufferzustand, Befestigung, Betonkante, Kantenschutzwinkel |
| Rückhaltesystem und Ampel | Funktion, Verriegelung, Verknüpfung mit Tor- und Rampensteuerung, Sensorik |
| Steuerung | Schaltschrank, Bedienkästen, Verriegelungen zwischen Tor, Rampe und Rückhaltesystem |
Prüfbuch und Dokumentation
Zu jeder Verladestelle gehört ein Prüfbuch mit Prüfbericht, Mängelliste, Reparaturnachweis und Nachprüfung; die TRBS 1201 verlangt in der Prüfaufzeichnung mindestens Art und Umfang der Prüfung, das Ergebnis und den Namen des Prüfers, aufbewahrt bis zur nächsten Prüfung. Fehlt es, wird die Diskussion mit Aufsicht oder Berufsgenossenschaft nach einem Unfall schwierig; vorhanden ist es die Grundlage für Reparaturaufträge und Austauschentscheidungen. Wo Tore und Rampen neben Regalen, Kranen und Bühnen in der Gesamtschau der Prüfpflichten für Betreiber stehen, zeigt unser Überblick dazu.
Welche typischen Mängel finden Prüfer an Verladestellen?
Die häufigsten Befunde an Verladestellen sind gerissene Schweißnähte an Rampenkonsolen und Scharnieren, verschlissene oder abgerissene Anfahrpuffer, Hydraulikleckagen, defekte Schließkantensicherungen und Lichtschranken am Tor sowie beschädigte Lippen und Betonkanten. Fast alle gehen auf dieselbe Ursache zurück: Anfahrstöße und Überrollen im Schichtbetrieb.
Anfahrschäden
Der Lkw dockt rückwärts an; trifft er die Puffer schräg oder zu schnell, geht der Stoß in Rampenkante, Konsolen und Torrahmen. Verschlissene Puffer federn nicht mehr, und die Kante nimmt den Schlag direkt. Die Folge sind abgeplatzter Beton, verbogene Kantenschutzwinkel, gerissene Nähte an den Konsolen und Torführungen, die nicht mehr fluchten. Anfahrschäden am Tor selbst – ein verbeultes Paneel, eine aus der Schiene gesprungene Laufrolle – entstehen eher durch Stapler von innen. Ein heftiger Anfahrstoß ist nach der TRBS 1201 ein außergewöhnliches Ereignis, nach dem das Arbeitsmittel vor der Weiterverwendung geprüft wird – für Sie heißt das: Ein gemeldeter Stoß löst eine Sichtprüfung der Verladestelle aus, nicht erst der Jahrestermin.
Ermüdungsrisse an Schweißnähten
Überladebrücken und Klapprampen werden tausendfach belastet: jeder Stapler, der mit Last darüberfährt, biegt die Konstruktion. Schweißnähte an Konsolen, Scharnierleisten und Rahmen sind die Stellen, an denen diese Wechsellast ankommt. Ein Riss beginnt am Nahtende oder an einer Kerbe, wächst mit jeder Überfahrt und wird irgendwann als „gerissene Schweißnaht“ im Prüfbericht stehen. Nähte mit unzureichendem Einbrand – also solche, bei denen der Grundwerkstoff beim Schweißen nicht tief genug aufgeschmolzen wurde – reißen deutlich früher.
Hydraulik, Dichtungen, Steuerung
Hydraulikaggregate verlieren Öl an Dichtungen und Schlauchverbindungen; eine undichte Brücke sinkt langsam ab oder lässt sich nicht mehr halten. Bei Toren sind es Schließkantensicherungen, deren Gummiprofil porös wird, Lichtschranken, die verschmutzen oder dejustiert sind, und Endschalter, die verstellt wurden. Diese Mängel sehen klein aus, sind aber sicherheitsrelevant – die Schutzeinrichtung steht zwischen Torblatt und Hand. Die Technische Regel für Betriebssicherheit TRBS 1115 (Sicherheitsrelevante Mess-, Steuer- und Regeleinrichtungen) behandelt Schließkantensicherung, Lichtschranke und Endschalter genau als solche Einrichtungen: Ihre Funktion wird in den vom Hersteller genannten Fristen geprüft, und sie dürfen nicht überbrückt werden – auch nicht „vorübergehend“, weil das Tor sonst ständig stehen bleibt. Für Sie heißt das: Eine abgeklebte Lichtschranke ist kein Provisorium, sondern ein Mangel, der das Tor sperrt; wer die Störung loswerden will, lässt die Ursache beheben.
Mängelklassen und Sperrung
Prüfer unterscheiden zwischen Mängeln, die sofort zur Stilllegung führen, Mängeln, die kurzfristig behoben werden müssen, und Hinweisen für die nächste Wartung – das entspricht der Logik der TRBS 1201 (Prüfungen und Kontrollen von Arbeitsmitteln): Geht von einem Mangel eine Gefährdung aus, gilt ein Verwendungsverbot; sonst werden Prüffrist oder Einsatzgrenzen verkürzt. Ein gerissener Konsolenansatz, eine fehlende Absenksicherung oder eine ausgefallene Schließkantensicherung gehören in die erste Kategorie. Die Verladestelle wird gesperrt: Tor zu, Rampe in Ruhestellung, Kennzeichnung, Information an Disposition und Schichtleitung. Wer mit einem Lkw-Stau vor der Halle steht, versteht die Versuchung weiterzuverladen; wer den Unfallbericht schreibt, bereut sie.
Wie werden Anfahrschäden und Schweißnahtrisse an Rampen repariert?
Bei einer Schweißreparatur an der Rampenkonsole werden gerissene Nähte an Konsolen und Scharnieren ausgeschliffen, bis der Grundwerkstoff metallisch blank ist, und anschließend mehrlagig neu verschweißt – mit Wurzellage und Decklagen und ausreichendem Einbrand, nicht durch Überschweißen der alten Naht. Anfahrschäden an Puffern, Kanten und Winkeln werden durch Austausch der Puffer, Instandsetzung der Betonkante und Erneuerung der Kantenschutzprofile behoben.
Befundung vor Ort
Vor der Reparatur steht die Bestandsaufnahme: Wo genau verläuft der Riss, wie weit, in welchem Werkstoff, mit welcher Nahtvorbereitung wurde ursprünglich geschweißt? Ist die Konsole tragend oder nur führend? Gibt es weitere Nähte mit demselben Schadensbild, die der Prüfer nicht beanstandet hat, weil sie noch nicht gerissen sind? Diese Fragen entscheiden, ob eine Reparatur reicht oder ob die Konstruktion verstärkt oder getauscht werden muss. Bei tragenden Teilen ohne Unterlagen holen wir die Freigabe eines Tragwerksplaners ein, bevor geschweißt wird.
Schweißen an der Rampe
Rampenreparaturen sind Schweißarbeiten im Freien, oft im Winter. Das MAG-Verfahren – Metall-Aktivgas-Schweißen mit abschmelzender Drahtelektrode unter Schutzgas – ist dafür in der Regel die richtige Wahl: hohe Abschmelzleistung, tiefer Einbrand, gut für mehrlagige Nähte an Baustahl. Bei Minusgraden muss der Stahl vorgewärmt werden, sonst kühlt die Naht zu schnell ab, der Einbrand leidet und der Werkstoff wird spröde.
Heißarbeiten an der Rampe brauchen dieselbe Vorbereitung wie in der Halle: Erlaubnisschein, Brandschutz, Freihalten der Umgebung von Verpackungsmaterial, Brandwache nach Abschluss. Welche Verfahren, Freigaben und Grenzen beim Reparaturschweißen gelten, beschreibt unser Ratgeber zum Reparaturschweißen an Industrieanlagen.
Korrosionsschutz und Nachprüfung
Nach dem Schweißen wird die Naht gereinigt, grundiert und lackiert – eine blanke Naht an der Rampe rostet innerhalb weniger Wochen. Danach folgt die Nachprüfung durch den Sachkundigen, der die Reparatur abnimmt und die Plakette erteilt; Fotos und Montageprotokoll des Reparaturbetriebs verkürzen sie.

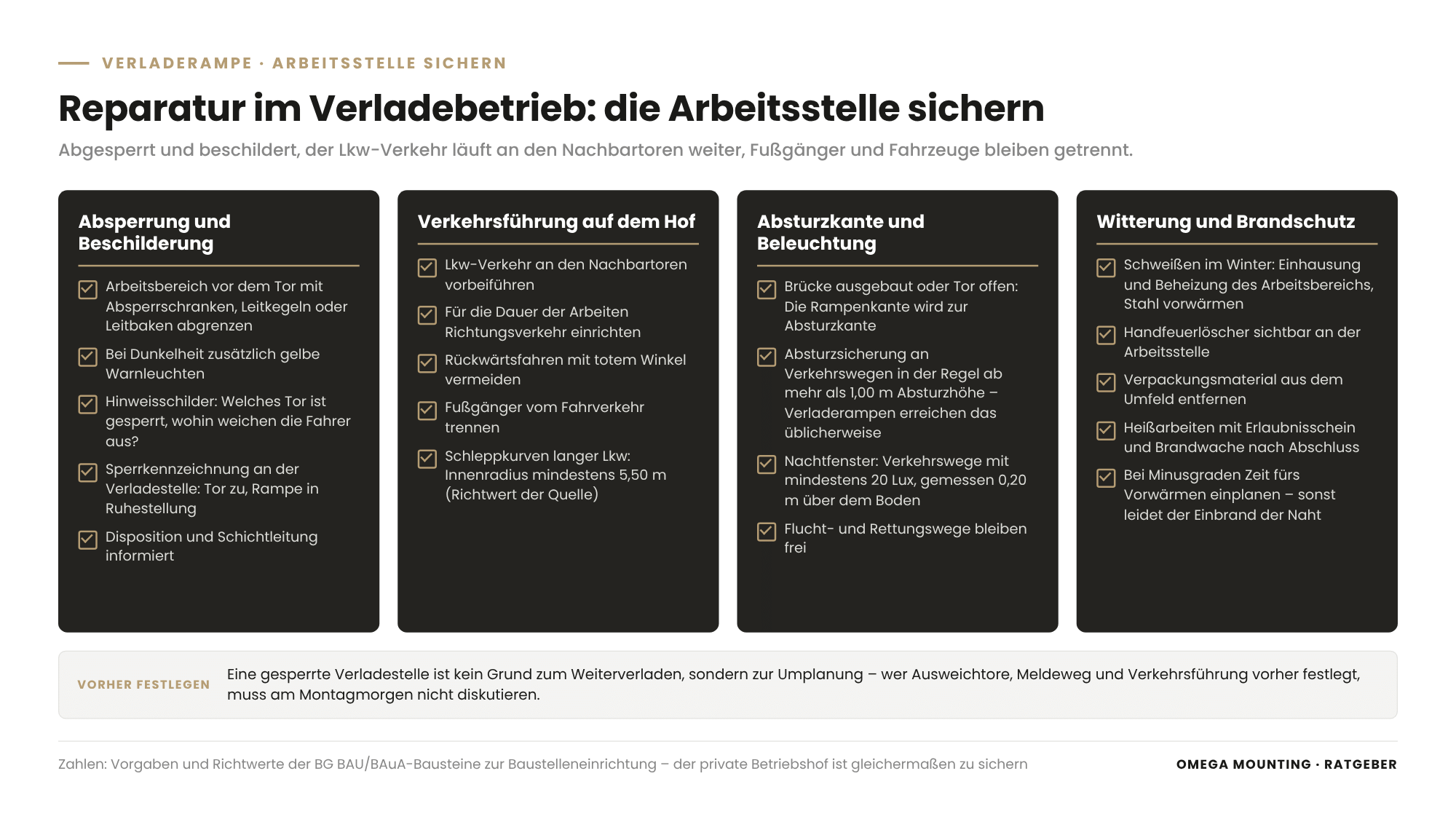

Wie wird die Arbeitsstelle an der Rampe im laufenden Verladebetrieb gesichert?
Eine Rampenreparatur im laufenden Verladebetrieb wird wie eine kleine Baustelle im Bestand gesichert: Die betroffene Verladestelle wird abgesperrt und beschildert, der Lkw-Verkehr an den Nachbartoren vorbeigeführt, Fußgänger werden vom Fahrverkehr getrennt, und die Arbeitsstelle ist beleuchtet, witterungsgeschützt und mit Feuerlöscher ausgestattet.
Absperrung, Beschilderung, Verkehrsführung
Der Arbeitsbereich vor dem Tor wird mit Absperrschranken, Leitkegeln oder Leitbaken abgegrenzt, bei Dunkelheit zusätzlich mit gelben Warnleuchten; Hinweisschilder zeigen den Fahrern, welches Tor gesperrt ist und wohin sie ausweichen. Der BG BAU/BAuA-Baustein „Baustelleneinrichtung – Baustellensicherung“ nennt diese Mittel für Arbeitsstellen an Straßen und stellt klar, dass private Verkehrswege – also auch der Betriebshof – gleichermaßen zu sichern sind. Für die Dauer der Arbeiten empfiehlt sich Richtungsverkehr auf dem Hof; der Baustein „Baustelleneinrichtung – Verkehrsflächen, Transportwege, Lagerflächen und Stellflächen“ nennt Rückwärtsfahren mit totem Winkel ausdrücklich als zu vermeidendes Risiko und als Richtwert für die Schleppkurven langer Lkw einen Innenradius von mindestens 5,50 Metern.
Absturzkante, Beleuchtung, Witterungsschutz, Brandschutz
Ist die Überladebrücke ausgebaut oder das Tor bei den Arbeiten offen, wird die Rampenkante zur Absturzkante; nach Vorgabe der Quelle sind Absturzsicherungen an Verkehrswegen in der Regel ab mehr als 1,00 Meter Absturzhöhe erforderlich – eine Höhe, die Verladerampen üblicherweise erreichen. Für Nachtfenster nennt die Quelle für Verkehrswege eine mittlere Beleuchtungsstärke von mindestens 20 Lux, gemessen 0,20 Meter über dem Boden. Witterungsschutz heißt bei Schweißarbeiten im Winter Einhausung und Beheizung des Arbeitsbereichs; Handfeuerlöscher stehen sichtbar an der Arbeitsstelle, Verpackungsmaterial wird aus dem Umfeld entfernt, Flucht- und Rettungswege bleiben frei.

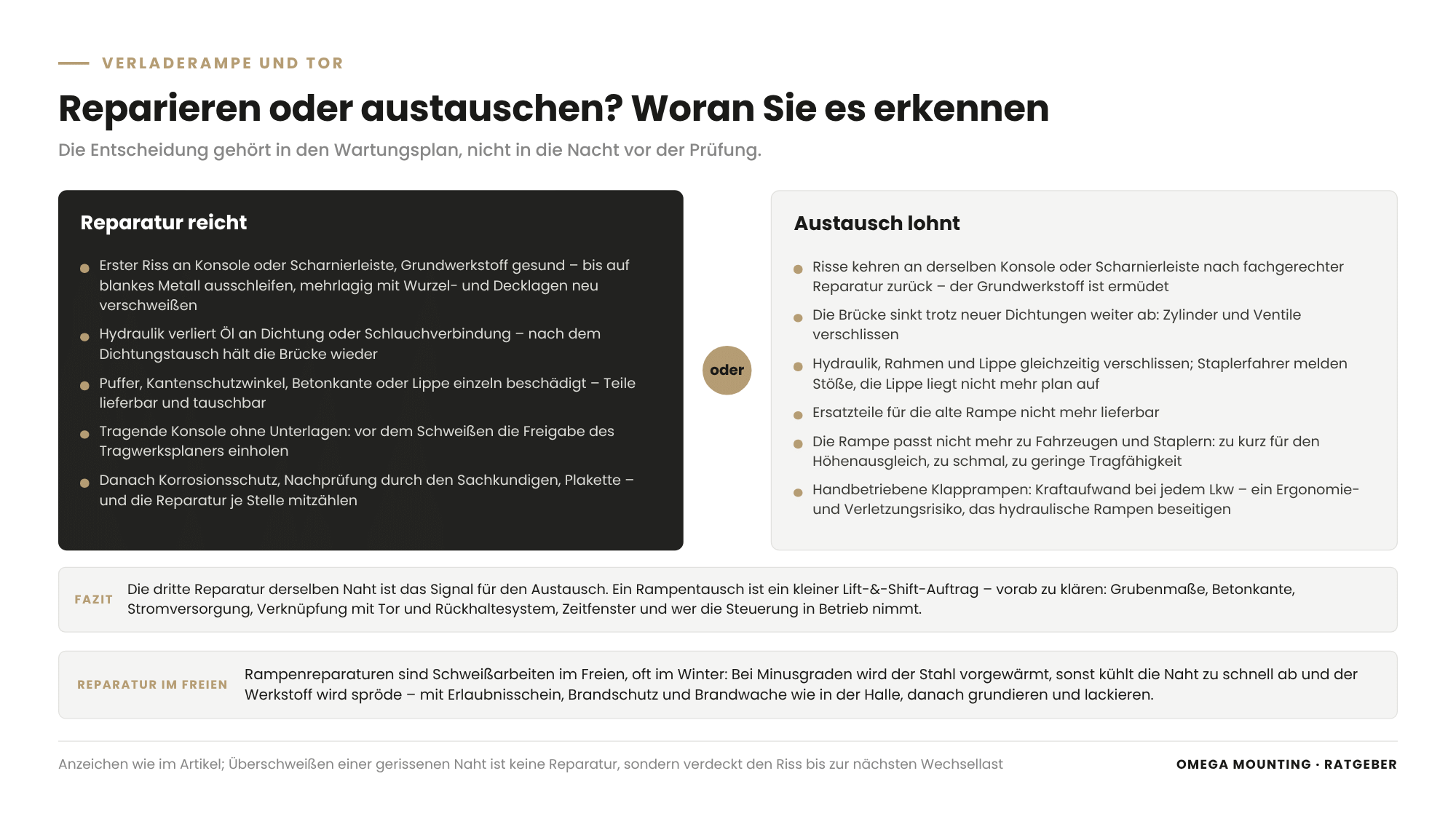

Verladerampe: Wartung, Reparatur oder Austausch – wann lohnt was?
Der Austausch einer Überladebrücke oder Klapprampe ist sinnvoller als die Reparatur, wenn dieselbe Stelle wiederholt reißt, wenn Hydraulik, Rahmen und Lippe gleichzeitig verschlissen sind, wenn Ersatzteile für die alte Rampe nicht mehr lieferbar sind oder wenn die Rampe die Anforderungen des heutigen Betriebs – Ergonomie, Lkw-Typen, Durchsatz – nicht mehr erfüllt. Die Entscheidung gehört in den Wartungsplan, nicht in die Nacht vor der Prüfung.
Anzeichen für das Lebensende
- Risse kehren an derselben Konsole oder Scharnierleiste nach fachgerechter Reparatur zurück – der Grundwerkstoff ist ermüdet.
- Die Brücke sinkt trotz neuer Dichtungen weiter ab, Zylinder und Ventile sind verschlissen.
- Die Lippe ist ausgeschlagen, liegt nicht mehr plan auf, Staplerfahrer melden Stöße.
- Die Rampe passt nicht mehr zu den Fahrzeugen: zu kurz für den Höhenausgleich, zu schmal, zu geringe Tragfähigkeit für heutige Stapler.
- Handbetriebene Klapprampen erfordern bei jedem Lkw Kraftaufwand – ein Ergonomie- und Verletzungsrisiko, das sich durch hydraulische Rampen beseitigen lässt.
Was beim Austausch zu klären ist
Ein Rampentausch ist ein kleiner Lift-&-Shift-Auftrag: alte Rampe abtrennen, neue per Stapler oder Kran positionieren, verschweißen oder in die Grube einsetzen, dazu Hydraulikaggregat, Schaltschrank und Verkabelung bis zur Torsteuerung – wie das an einem Tag abläuft, zeigt das Praxiskapitel. Zu klären sind vorab: Grubenmaße, Zustand der Betonkante, Stromversorgung, Verknüpfung mit Tor und Rückhaltesystem, Zeitfenster und die Frage, wer die Steuerung in Betrieb nimmt.
Wie sichern Fahrzeugrückhaltesysteme und Ampeln die Verladestelle?
Fahrzeugrückhaltesysteme verhindern, dass der Lkw während der Verladung wegrollt oder zu früh abfährt, und Ampelsteuerungen zeigen Fahrer und Verlader an, wann Andocken, Verladen und Abfahren freigegeben sind. Das gefährlichste Ereignis an der Rampe ist der Stapler, der mit Last auf der Überladebrücke steht, während der Lkw anfährt – Rückhaltesystem und Ampel schließen genau dieses Szenario aus.
Arten von Rückhaltesystemen
Die einfachste Form ist der Unterlegkeil, der vom Fahrer gesetzt wird – wirksam, aber abhängig von Disziplin. Mechanische oder hydraulische Radblocker werden vor oder hinter ein Rad gefahren und blockieren es, bis die Verladung freigegeben ist; Systeme am Unterfahrschutz verriegeln den Lkw am Heck. Entscheidend ist die Verknüpfung mit der Steuerung: Erst wenn das Fahrzeug gesichert ist, lässt sich die Überladebrücke auflegen; erst wenn die Brücke in Ruhestellung ist, wird das Fahrzeug freigegeben und die Ampel springt auf Grün.
Montage und Nachrüstung
Rückhaltesysteme lassen sich an bestehenden Verladestellen nachrüsten. Die Arbeit besteht aus drei Teilen: Mechanik (Ausrichtung am Fahrbahnniveau, Befestigung im Boden, Anbindung an Hydraulikaggregate), Elektrik (Versorgungsleitungen, Steuerpulte, Schaltschränke, Sensorik) und Inbetriebnahme mit Funktionstest jeder Verriegelung. Über viele Tore ist das Serienarbeit im Takt.
Was Betreiber regeln müssen
Ein Rückhaltesystem ersetzt keine Betriebsanweisung. Fahrer müssen wissen, dass sie den Lkw gegen Wegrollen sichern, bis die Ampel Grün zeigt, Verlader müssen wissen, dass die Brücke erst nach Verriegelung aufgelegt wird, und beides muss in der Unterweisung stehen. Die Technische Regel ASR A1.8 zu Verkehrswegen und die Gefährdungsbeurteilung des Betriebs geben den Rahmen; die Technik liefert die Verriegelung.
Welche Rolle spielt der Anfahrschutz bei der Wartung von Verladerampe und Tor?
Anfahrschutz – Rammschutz an Torpfosten, Torführungen, Rampenkanten und Steuerungen – ist die wirksamste Maßnahme gegen die häufigste Schadensursache an Verladestellen. Puffer nehmen den Stoß des Lkw, Rammschutzbügel und Poller den Stoß des Staplers; was nicht getroffen wird, muss nicht repariert werden.
Puffer und Kantenschutz
Anfahrpuffer sind Verschleißteile und gehören in den Wartungsplan: Sichtprüfung auf Risse, Verformung und lose Befestigung, Austausch, bevor die Kante den Schlag nimmt. Kantenschutzwinkel aus Stahl schützen die Betonkante; sind sie verbogen oder abgerissen, folgt der Betonschaden.
Rammschutz innen
Von innen sind Torführungen, Lichtschranken, Bedienkästen und Schaltschränke die Opfer des Staplerverkehrs. Rammschutzbügel vor Torpfosten und Schaltschränken, Poller an den Fahrwegkanten und Leitplanken an Fußgängerwegen halten die Stapler auf Abstand. Wann ein Standardprodukt reicht und wann eine Sonderanfertigung aus der Werkstatt nötig ist, beschreibt unser Ratgeber zum Rammschutz als Standard oder Sonderanfertigung.

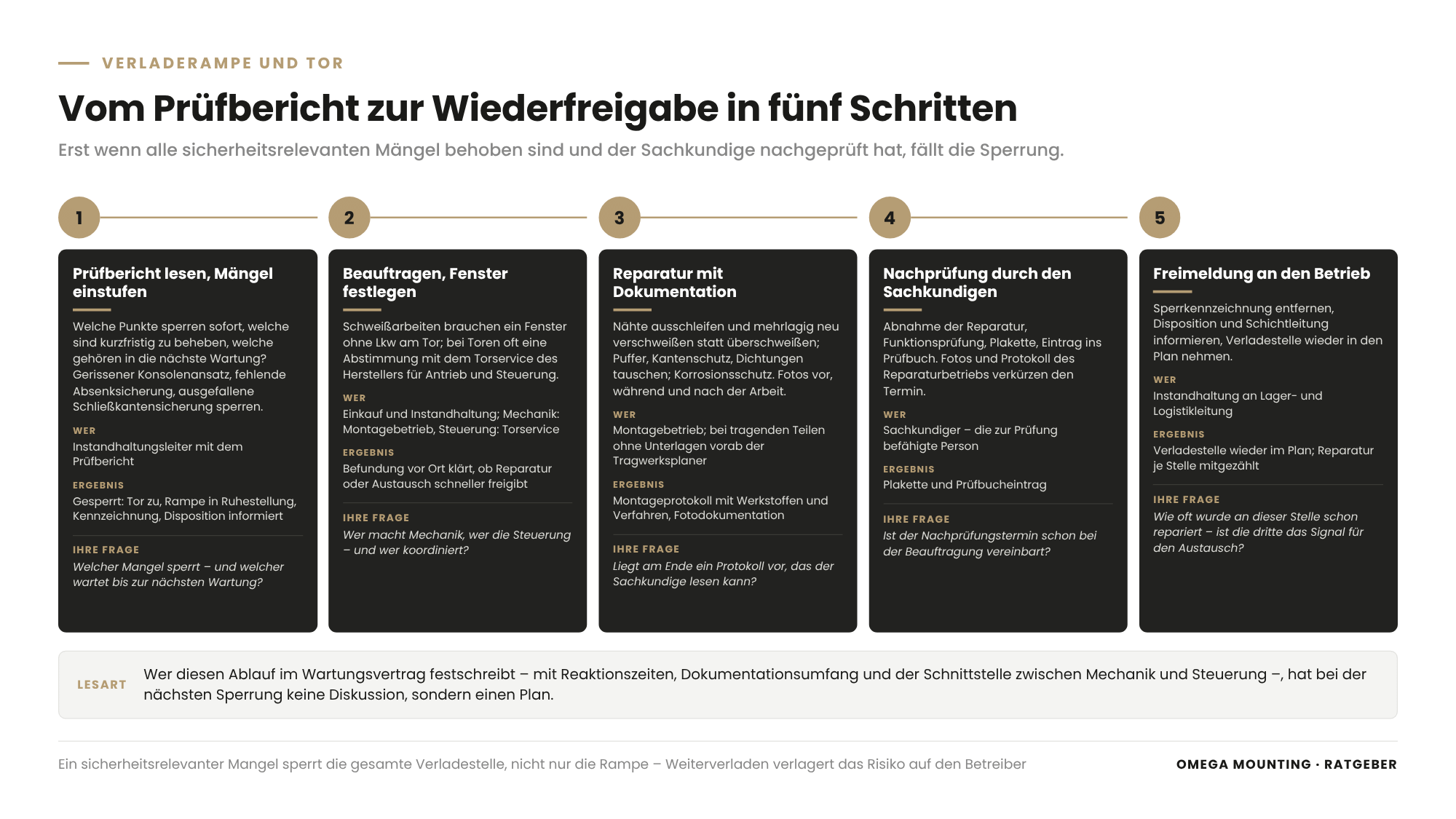

Wie läuft die Wiederfreigabe einer gesperrten Verladestelle ab?
Die Wiederfreigabe einer gesperrten Verladestelle erfolgt, nachdem alle sicherheitsrelevanten Mängel behoben sind und der Sachkundige die Reparatur in einer Nachprüfung abgenommen hat; erst dann wird die Plakette erteilt und die Sperrung aufgehoben. Zwischen Prüfbericht und Freigabe liegen fünf Schritte, die sich planen lassen.
- Prüfbericht lesen und Mängel einstufen: Welche Punkte sperren, welche sind kurzfristig, welche gehören in die nächste Wartung?
- Reparaturbetrieb beauftragen und Zeitfenster festlegen: Für Schweißarbeiten an der Rampe braucht es ein Fenster ohne Lkw am Tor, bei Toren oft eine Abstimmung mit dem Torservice des Herstellers für Steuerung und Antrieb.
- Reparatur mit Dokumentation: Fotos vor, während und nach der Arbeit, Montageprotokoll, verwendete Werkstoffe und Verfahren.
- Nachprüfung durch den Sachkundigen: Abnahme der Reparatur, Funktionsprüfung, Plakette, Eintrag ins Prüfbuch.
- Freimeldung an den Betrieb: Sperrkennzeichnung entfernen, Disposition und Schichtleitung informieren, Verladestelle wieder in den Plan nehmen.
Wer diesen Ablauf im Wartungsvertrag festschreibt – mit Reaktionszeiten, Dokumentationsumfang und der Schnittstelle zwischen Mechanik und Steuerung –, hat bei der nächsten Sperrung keine Diskussion, sondern einen Plan. Welches Vertragsmodell dafür passt, behandelt unser Ratgeber zur Vergabe von Instandhaltungsleistungen als Wartungsvertrag oder Einzelbeauftragung.
So läuft das bei uns im Rhein-Main-Gebiet
Im Rhein-Main-Gebiet liegen die Verladestellen, die wir instand halten, in Logistikzentren rund um den Frankfurter Flughafen, in Raunheim, Groß-Gerau und Dietzenbach, in Lebensmittel- und Getränkebetrieben zwischen Hanau und Aschaffenburg und in Produktionshallen in Offenbach, Rodgau und Darmstadt. Von unserer Werkstatt in Rodgau sind diese Standorte kurz entfernt – das zählt, wenn eine Verladestelle am Montagmorgen gesperrt ist und der Lkw-Stau wächst. Was Zutritt und Zeitfenster am Flughafen zusätzlich verlangen, beschreibt unser Ratgeber zur Instandhaltung am Flughafen Frankfurt.
Typisch für die Region ist der Mix: Ein Logistikzentrum mit vielen gleichartigen Toren braucht Serienarbeit und einen Wartungsplan, der alle Verladestellen in einem Rhythmus prüft; ein Getränkebetrieb mit drei Toren braucht einen Partner, der die gerissene Konsole am Freitag schweißt, damit am Montag verladen wird. Beides machen wir; bei Toren mit herstellerspezifischer Steuerung übernehmen wir Mechanik, Stahlbau, Puffer und Rammschutz und koordinieren mit dem Torservice.
So machen wir das in der Praxis
Schweißnahtreparatur an zwei Verladerampen. Bei der Reparatur gerissener Schweißnähte an zwei Verladerampen nach der UVV-Prüfung hatte der Sachkundige bei einem Logistikdienstleister gerissene und fehlerhafte Nähte mit unzureichendem Einbrand an den Rampenkonsolen beanstandet – ohne Plakette war das komplette Verladetor gesperrt. Zwei Monteure haben an einem Einsatztag alle beanstandeten Nähte mit dem Trennschleifer bis auf den metallisch blanken Grundwerkstoff ausgeschliffen, im MAG-Verfahren mehrlagig mit Wurzel- und Decklagen neu verschweißt, grundiert und lackiert und die Rampen für die Nachprüfung vorbereitet. Gearbeitet wurde bei Schneefall und Minusgraden; eine Industrieheizung wärmte den Stahl vor, hielt Schweißgerät und Material funktionsfähig und gab den Monteuren Wärmepausen.
Austausch zweier Klapprampen in Frankfurt. Beim Austausch handbetriebener Klapprampen gegen hydraulische Klapprampen in einem Logistikzentrum in Frankfurt war der Grund kein Prüfmangel, sondern Ergonomie und Sicherheit: Die alten Rampen mussten bei jedem Lkw von Hand bewegt werden, bei jedem Wetter. Zwei Mechatroniker haben an einem Einsatztag die alten Rampen mit dem Trennschleifer von der Stahlkonstruktion getrennt, die neuen per Stapler positioniert, im MAG-Verfahren mit der bestehenden Stahlkonstruktion verschweißt, die Stützfüße ausgerichtet, Hydraulikaggregat und Schaltschrank installiert, zwei weitere Schaltschränke im Gebäude aufgebaut und die Verbindungskabel gezogen und angeschlossen. Die verschlissenen Anfahrpuffer der alten Verladestelle zeigten dabei, woher die Belastung kam.
Fahrzeugrückhaltesysteme an 32 Verladestellen. Bei der Montage von Fahrzeugrückhaltesystemen an 32 Verladestellen eines Logistikzentrums in Leipzig ging es um Serienarbeit: Mechanische Befestigung und millimetergenaue Ausrichtung, Anbindung an die Hydraulikaggregate, Versorgungsleitungen, Verdrahtung der Steuerungstechnik, Ampelanlagen sowie 32 Steuerpulte und Schaltschränke. In der ersten Woche war ein achtköpfiges Team aus Mechatronikern, Mechanikern und Elektrikern vor Ort, danach ein dreiköpfiges Team für die Feinarbeiten; die Inbetriebnahme erfolgte mit gemeinsamem Test jeder Verladestelle. Das Beispiel zeigt, dass Sicherheit an der Rampe heute Mechanik, Hydraulik, Elektrik und Steuerung zugleich ist.
Steht bei Ihnen ein Prüfbericht mit Beanstandungen an, oder soll eine Verladestelle umgerüstet werden? Dann sprechen Sie uns an – eine Befundung vor Ort klärt meist in einer Stunde, ob Reparatur oder Austausch der schnellere Weg zur Wiederfreigabe ist.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Beschreiben Sie Instandhaltung an Verladestellen als Leistung über alle Baugruppen – Tor, Rampe, Puffer, Rückhaltesystem, Steuerung – und legen Sie die Schnittstelle zum Torservice des Herstellers fest. Verlangen Sie Schweißerqualifikationen, Nachweise für Heißarbeiten und eine Fotodokumentation je Reparatur als Teil der Leistung, und regeln Sie Reaktionszeiten für gesperrte Verladestellen im Wartungsvertrag statt in der Einzelbeauftragung unter Zeitdruck.
Für Planer: Planen Sie Verladestellen mit Reserve: Pufferkonsolen, die den Stoß in Stahl statt Beton leiten, Grubenmaße, die einen späteren Rampentausch ohne Betonarbeiten erlauben, Leerrohre für Rückhaltesystem und Ampel, Rammschutz an Torpfosten und Schaltschränken. Legen Sie Zugänge für den Sachkundigen und den Reparaturbetrieb fest – eine Hydraulik, an die niemand herankommt, wird nicht gewartet.
Für Projektleiter und Bauleiter: Beim Neubau oder Umbau von Verladestellen koordinieren Sie Stahlbau, Rampenlieferant, Torbauer und Elektro; der Bauleiter gibt Grube, Betonkante und Stromversorgung frei, bevor die Rampe kommt, und stellt sicher, dass Tor, Rampe und Rückhaltesystem gegeneinander verriegelt in Betrieb gehen. Planen Sie die Erstprüfung durch den Sachkundigen vor der Übergabe ein – ohne sie darf die Verladestelle nicht genutzt werden.
Für Instandhaltungsleiter: Führen Sie je Verladestelle ein Prüfbuch, legen Sie Prüffristen in der Gefährdungsbeurteilung fest und nehmen Sie Anfahrpuffer, Kantenschutz, Dichtungen und Schließkantenprofile als Verschleißteile in den Wartungsplan auf. Zählen Sie Reparaturen je Stelle mit – die dritte Reparatur derselben Naht ist das Signal für den Austausch. Und halten Sie Ersatzteile für Puffer und Schutzeinrichtungen vor, damit ein kleiner Mangel nicht zur langen Sperrung wird.
Für Lager- und Logistikleiter: Ihre Staplerfahrer und die Lkw-Fahrer sind die Hauptursache für Schäden und zugleich die Ersten, die Mängel bemerken. Unterweisen Sie beide – Andockgeschwindigkeit, Sicherung gegen Wegrollen, Meldung von Stößen und Leckagen – und richten Sie einen einfachen Meldeweg ein. Eine gesperrte Verladestelle ist kein Grund zum Weiterverladen, sondern zur Umplanung; wer das vorher festlegt, muss am Montagmorgen nicht diskutieren.
Für Facility Manager und Betreiber: Sie sind als Betreiber für Prüfung und sicheren Zustand der Tore und Rampen verantwortlich, auch wenn Mieter oder Logistikdienstleister sie nutzen. Klären Sie in Mietverträgen und Dienstleistungsverträgen, wer prüft, wer repariert und wer das Prüfbuch führt, und sorgen Sie dafür, dass Prüfnachweise an einem Ort zusammenlaufen.
Prüf- und Wartungsplan „Tore und Rampen": Vorlage zum Anfordern
Der Prüf- und Wartungsplan gliedert eine Verladestelle in ihre Baugruppen – Tor, Torabdichtung, Überladebrücke oder Klapprampe, Anfahrpuffer und Kantenschutz, Rückhaltesystem und Ampel, Steuerung – und ordnet jeder Baugruppe Prüfpunkte, Intervalle (täglich durch den Nutzer, wiederkehrend durch die Instandhaltung, jährlich durch den Sachkundigen) und Zuständigkeiten zu. Dazu kommen Felder für Mängelklasse, Sperrung, Reparatur, Nachprüfung und Wiederfreigabe. Es hilft Instandhaltungsleitern beim Aufbau eines Wartungsplans, Lagerleitern bei der täglichen Sichtkontrolle und Einkäufern als Gliederung einer Leistungsbeschreibung. Fordern Sie den Prüf- und Wartungsplan über unser Kontaktformular an – Stichwort „Wartungsplan Tore und Rampen“.
Warum Omega Mounting?
Wir halten von Rodgau bei Frankfurt aus Verladestellen in Logistikzentren, Lebensmittel- und Getränkebetrieben und Produktionshallen im Rhein-Main-Gebiet instand – von der Schweißnahtreparatur an der Rampenkonsole über den Austausch von Klapprampen bis zur Nachrüstung von Fahrzeugrückhaltesystemen in Serie. Unsere eigene Werkstatt fertigt Konsolen, Kantenschutz und Rammschutz, unsere Schweißer arbeiten im MAG-Verfahren auch bei Minusgraden im Freien, und unsere Mechatroniker nehmen Hydraulik, Steuerung und Elektrik gemeinsam in Betrieb. Die verlinkten Einsätze zeigen, wie das aussieht. Über unsere 24-Stunden-Hotline erreichen Sie uns, wenn eine Verladestelle außerhalb der Bürozeiten gesperrt wird. Mehr zu unseren Leistungen finden Sie unter Wartung und Instandhaltung für Industrieanlagen und Industriemontage für Logistik und Intralogistik. Für Sie heißt das: ein Ansprechpartner für Stahlbau, Schweißen, Hydraulik und Steuerung an der Verladestelle, kurze Wege im Rhein-Main-Gebiet und eine Dokumentation, die die Nachprüfung verkürzt – nehmen Sie Kontakt auf, wenn Ihre Rampe wieder frei sein soll.
Fazit
Tore, Überladebrücken und Rampen sind die Arbeitsmittel, an denen Lager und Lkw zusammentreffen – täglich belastet, selten geschont, jährlich geprüft. Wer die Prüfpflichten aus ASR A1.7 und Betriebssicherheitsverordnung kennt, Mängel richtig einstuft, Schweißnähte fachgerecht statt notdürftig repariert und Anfahrschutz und Rückhaltesysteme als Teil der Verladestelle begreift, hält den Durchsatz und schützt Verlader und Fahrer. Der Austausch gehört in den Wartungsplan, nicht in die Nacht vor der Prüfung. Wenn an Ihrer Rampe ein Mangel ansteht oder Sie die Wartung Ihrer Verladerampen in einen festen Rhythmus bringen wollen, schicken Sie uns Prüfbericht, Zahl der Verladestellen und Wunschtermin – wir melden uns mit einer ehrlichen Einschätzung.
Sie planen Wartung, Einbringung oder Montage im Rhein-Main-Gebiet?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Diese Ratgeber könnten Sie auch interessieren
Über den Autor
Tobias Schott
Geschäftsführer Omega Mounting GmbH, Rodgau · über 20 Jahre Praxis in Montage und Instandhaltung
Gelernter Mechatroniker und seit 2004 in Wartung, Instandhaltung und Industriemontage zu Hause – zuerst an der Seite seines Vaters, seit 2012 mit Omega Mounting: von der Elektrohängebahn in Frankfurt bis zur Krananlage im Hallenneubau. Plant und leitet als Lifting Appointed Person Hebearbeiten in Rechenzentren und auf Industriebaustellen im Rhein-Main-Gebiet, ist Ausbilder und Prüfer für Krane, Hubarbeitsbühnen und Teleskopmaschinen sowie Sicherheitsbeauftragter. Bei Einsätzen im Ausland kennt man ihn als „German Troubleshooter“ – der, den man ruft, wenn es auf der Baustelle klemmt. Was Qualität heißt, hat er nicht aus einem Handbuch, sondern von seinem Vater gelernt: Made in Germany als Anspruch an die eigene Arbeit, nicht als Etikett. Deshalb steht sie bei Omega Mounting an erster Stelle – vor Tempo und vor Preis. Die Ratgeber hier schreibt er aus dieser Praxis: Was auf unseren Baustellen funktioniert, steht drin – was nur in der Norm steht, nicht.
Häufig gestellte Fragen
Überladebrücken und Klapprampen sind Arbeitsmittel nach Betriebssicherheitsverordnung: Der Betreiber legt die Prüffristen in seiner Gefährdungsbeurteilung fest, in der Praxis ist die jährliche Prüfung durch einen Sachkundigen der Regelfall. Dazu kommen die tägliche Sichtkontrolle durch die Nutzer und eine außerordentliche Prüfung nach Schäden oder Umbauten. Die Ergebnisse gehören ins Prüfbuch der Verladestelle.
Nach der Arbeitsstättenregel ASR A1.7 müssen kraftbetätigte Türen und Tore vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und wiederkehrend mindestens einmal jährlich von einem Sachkundigen geprüft werden. Geprüft werden insbesondere Schließkantensicherung, Lichtschranken, Kraftbegrenzung, Feder- und Seilbruchsicherung und die Notentriegelung. Das Prüfergebnis wird dokumentiert.
Nein – ein sicherheitsrelevanter Mangel an der Überladebrücke oder Klapprampe sperrt die gesamte Verladestelle, weil ohne funktionierende Rampe kein sicherer Übergang zwischen Halle und Lkw besteht. Weiterverladen verlagert das Risiko auf Betreiber und Vorgesetzte vor Ort; Umplanung auf andere Tore und eine schnelle Reparatur sind der richtige Weg.
Nein. Eine gerissene Naht wird bis auf den metallisch blanken Grundwerkstoff ausgeschliffen und mehrlagig mit Wurzel- und Decklagen neu verschweißt, damit der Einbrand ausreicht und der Riss nicht unter der neuen Naht weiterläuft. Überschweißen verdeckt den Riss nur und hält bis zur nächsten Wechsellast. Bei tragenden Konsolen ohne Unterlagen gehört vorher ein Tragwerksplaner dazu.
Bei guter Vorbereitung lässt sich eine Klapprampe an einem Einsatztag tauschen – beim Austausch zweier Klapprampen in einem Frankfurter Logistikzentrum haben zwei Mechatroniker an einem Tag demontiert, geschweißt, Hydraulik und Schaltschränke installiert und angeschlossen. Voraussetzung ist, dass Betonkante, Stahlkonstruktion, Stromversorgung und Anbindung an die Torsteuerung vorher geklärt sind.
Ein Fahrzeugrückhaltesystem blockiert ein Rad oder den Unterfahrschutz des Lkw während der Verladung und ist mit Tor-, Rampensteuerung und Ampel verriegelt, sodass der Lkw erst abfahren kann, wenn die Brücke in Ruhestellung ist. Es lohnt sich überall dort, wo viele wechselnde Fahrer andocken und ein zu früh abfahrender Lkw einen Stapler auf der Brücke gefährden würde – also in den meisten Logistikzentren mit Schichtbetrieb.
Beides, je nach Baugruppe: Antrieb und Steuerung eines kraftbetätigten Tors gehören in der Regel zum Torservice des Herstellers, Stahlbau, Führungen, Anfahrschutz, Puffer, Rampen und deren Schweißreparaturen zum Montagebetrieb. Wir übernehmen die Mechanik und koordinieren mit dem Torservice.
Für Tore gilt die Arbeitsstättenverordnung mit der Technischen Regel ASR A1.7 „Türen und Tore“, erläutert durch die DGUV Information 208-022; für Überladebrücken und Rampen die Betriebssicherheitsverordnung mit Gefährdungsbeurteilung, Prüffristen und Instandhaltungspflichten, konkretisiert durch die DGUV Regel 108-006 „Ladebrücken und fahrbare Rampen“ und die Produktnorm DIN EN 1398. Für die Verkehrsorganisation an der Rampe ist die ASR A1.8 zu Verkehrswegen maßgeblich.
Schicken Sie uns über das Kontaktformular drei Angaben: den Prüfbericht mit den beanstandeten Punkten, die Zahl und Art der Verladestellen (Überladebrücke, Klapprampe, Tortyp) und Ihr mögliches Zeitfenster. Wir melden uns, vereinbaren eine Befundung vor Ort – von Rodgau aus in Frankfurt, Raunheim, Dietzenbach oder Hanau kurzfristig – und Sie erhalten eine schriftliche Einschätzung zu Reparatur oder Austausch, Ersatzteilen und dem Termin für die Nachprüfung. Ihr Ansprechpartner ist Tobias Schott; bei einer gesperrten Rampe außerhalb der Bürozeiten erreichen Sie uns über die 24-Stunden-Hotline.
