Schnittstellen bei Großprojekten: Hersteller, Nachunternehmer und Instandhalter an einem Tisch
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Die meisten Verzögerungen und Nachträge bei der Montage in Großprojekten entstehen nicht an der Anlage, sondern an den Schnittstellen – dort, wo niemand festgelegt hat, wo das eine Gewerk aufhört und das nächste anfängt.
Ein Rechenzentrum mit acht Datenhallen, eine neue Produktionslinie mit Stahlbühne, eine Löschzentrale mit 240 Flaschen: Großprojekte bringen Hersteller, Fachfirmen, Nachunternehmer, Planer und Bauleitung auf eine Baustelle, und jeder liefert ein Teil des Ganzen. Die Schnittstellen bei Großprojekten in der Montage sind die Stellen, an denen diese Teile zusammenkommen müssen – räumlich, zeitlich und fachlich. Wer sie nicht vorher klärt, klärt sie am Montagetag, unter Zeitdruck, mit einem Folgegewerk, das wartet.
Dieser Artikel vertieft unseren Ratgeber zum Leistungsverzeichnis für Montage und Einbringung: Dort geht es darum, eine Montageleistung so auszuschreiben, dass keine Nachträge entstehen. Hier geht es um das, was zwischen den Leistungen liegt – und darum, wie Sie eine Schnittstellenliste, eine Verantwortungsmatrix und saubere Übergabepunkte aufsetzen, die auf der Baustelle funktionieren.
Wir schreiben aus der Perspektive des Montagebetriebs, der in Großprojekten meist als Nachunternehmer eines Herstellers, einer Fachfirma oder eines Generalunternehmers arbeitet – und der die Anlage dem späteren Instandhalter übergibt. Drei Einsätze aus unserem Auftragstagebuch zeigen, wie das aussieht: 160 Stromverteilerschränke in einem Rechenzentrum im Rhein-Main-Gebiet, eine Gaslöschanlage im Raum Frankfurt und eine Stahlbühne am Flughafen Kassel.
Das Wichtigste in Kürze
- Schnittstellen haben drei Dimensionen – räumlich (wo endet mein Bauteil?), zeitlich (wann ist das Vorgewerk fertig?) und fachlich (wer verantwortet Funktion und Nachweis?) – und alle drei müssen geklärt sein.
- Eine Schnittstellenliste benennt je Schnittstelle Vorgewerk, Folgegewerk, Übergabepunkt, Nachweis und Termin; sie ist Anlage des Vertrags, nicht Protokoll der Baustellenbesprechung.
- Eine Verantwortungsmatrix zeigt je Aufgabe, wer verantwortet, wer mitwirkt und wer informiert wird – und deckt auf, wo niemand oder zwei zuständig sind.
- Bauseitige Leistungen – Freischaltung, Kranstellfläche, Aufzug, Zutritt, Medienanschlüsse – sind die häufigste Quelle von Behinderungen und gehören mit Termin in die Liste.
- Hersteller und Fachfirma planen und nehmen in Betrieb, der Montagebetrieb installiert: Diese Arbeitsteilung funktioniert nur mit einem dokumentierten Übergabepunkt vor der Inbetriebnahme.
- Der spätere Instandhalter sollte vor der Montage am Tisch sitzen – Zugänglichkeit, Ersatzteile und Dokumentation lassen sich nachher kaum noch ändern.
- Arbeiten mehrere Arbeitgeber auf einer Baustelle, verlangt das Arbeitsschutzgesetz ihre Zusammenarbeit; die Baustellenverordnung ordnet dafür einen Koordinator an – die Schnittstellenliste ist sein bestes Werkzeug.
Was sind Schnittstellen bei Großprojekten?
Schnittstellen bei Großprojekten sind die Übergänge zwischen den Leistungen verschiedener Beteiligter – Bauherr, Planer, Generalunternehmer, Hersteller, Fachfirmen, Nachunternehmer und späterer Betreiber –, an denen ein Gewerk ein Ergebnis übergibt, auf dem das nächste aufbaut. In der Montage sind das typischerweise die Übergänge zwischen Bau und Technik, zwischen Lieferung und Aufstellung, zwischen Aufstellung und Anschluss sowie zwischen Anschluss und Inbetriebnahme.
Der Begriff Gewerk bezeichnet dabei eine abgegrenzte Leistung mit eigener Fachkompetenz – Stahlbau, Elektro, Kälte, Brandschutz, Montage. Gewerketrennung ist in Großprojekten normal und sinnvoll, weil jeder macht, was er am besten kann. Sie funktioniert nur, wenn jede Trennlinie als Schnittstelle definiert ist: Vorgewerk, Folgegewerk, Übergabepunkt, Nachweis.

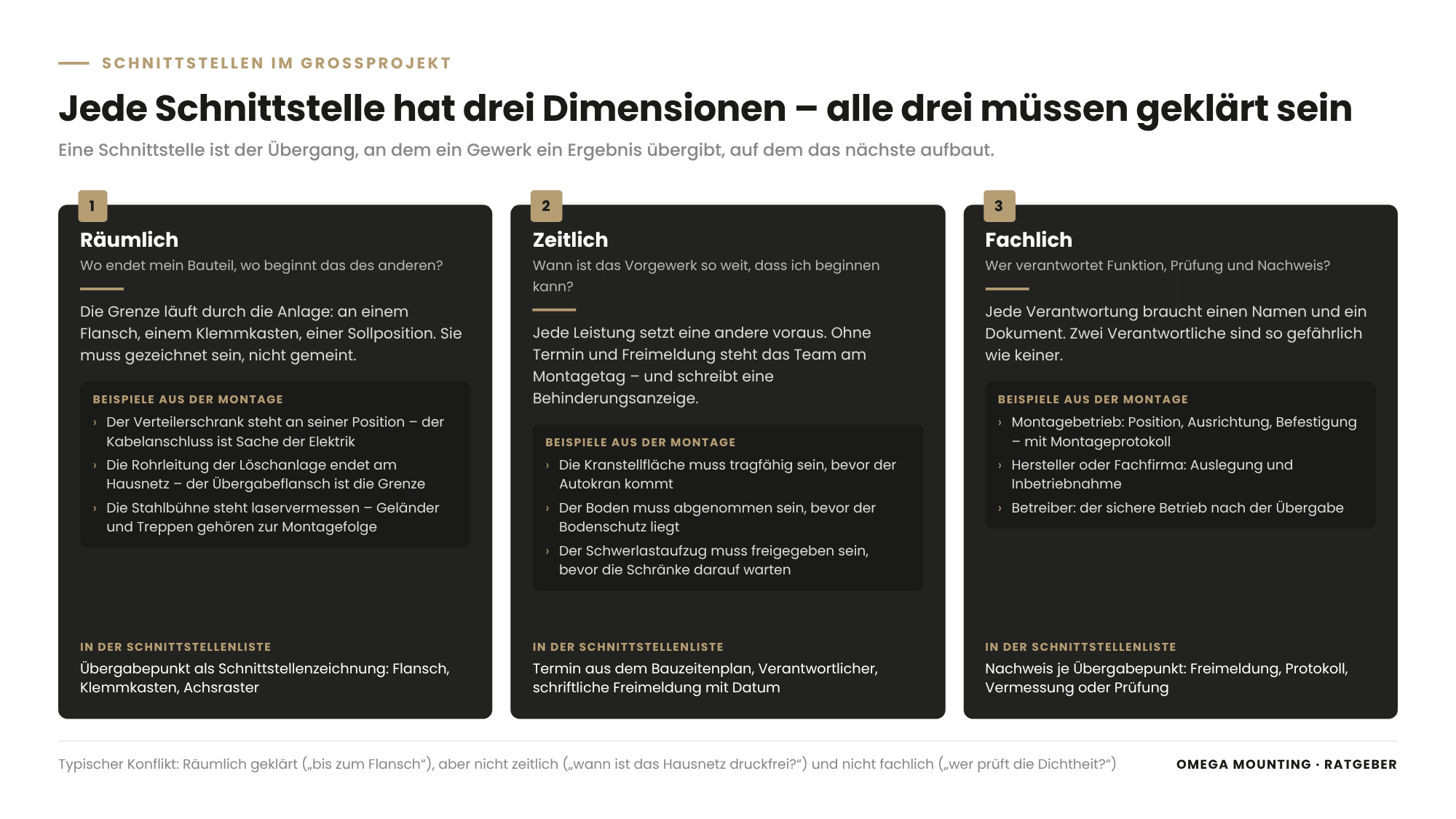

Drei Dimensionen jeder Schnittstelle
- Räumlich: Wo endet mein Bauteil, wo beginnt das des anderen? Der Verteilerschrank steht an seiner Position – der Kabelanschluss ist Sache der Elektrik. Die Rohrleitung der Löschanlage endet am Hausnetz – der Übergabeflansch ist die Grenze.
- Zeitlich: Wann ist das Vorgewerk so weit, dass ich beginnen kann? Die Kranstellfläche muss tragfähig sein, bevor der Autokran kommt; der Boden muss abgenommen sein, bevor der Bodenschutz liegt; der Schwerlastaufzug muss freigegeben sein, bevor 160 Schränke darauf warten.
- Fachlich: Wer verantwortet Funktion, Prüfung und Nachweis? Der Montagebetrieb verantwortet Position, Ausrichtung und Befestigung; die Fachfirma verantwortet Auslegung und Inbetriebnahme; der Betreiber verantwortet den sicheren Betrieb.
Die meisten Konflikte entstehen, wenn nur eine Dimension geklärt wurde – etwa die räumliche („bis zum Flansch“), aber nicht die zeitliche („wann ist das Hausnetz druckfrei?“) oder die fachliche („wer prüft die Dichtheit?“).
Warum Großprojekte besonders anfällig sind
Je mehr Beteiligte, desto mehr Schnittstellen – und die Zahl wächst schneller als die Zahl der Beteiligten. Dazu kommen in Großprojekten Taktplanung, parallele Gewerke auf derselben Fläche, Nadelöhre wie ein einziger Schwerlastaufzug und Verantwortungsketten über drei Vertragsebenen: Bauherr – Generalunternehmer – Hersteller – Montagebetrieb. Was der Bauherr mit dem Generalunternehmer vereinbart hat, kommt beim Montagebetrieb oft nur als „bauseits“ an.

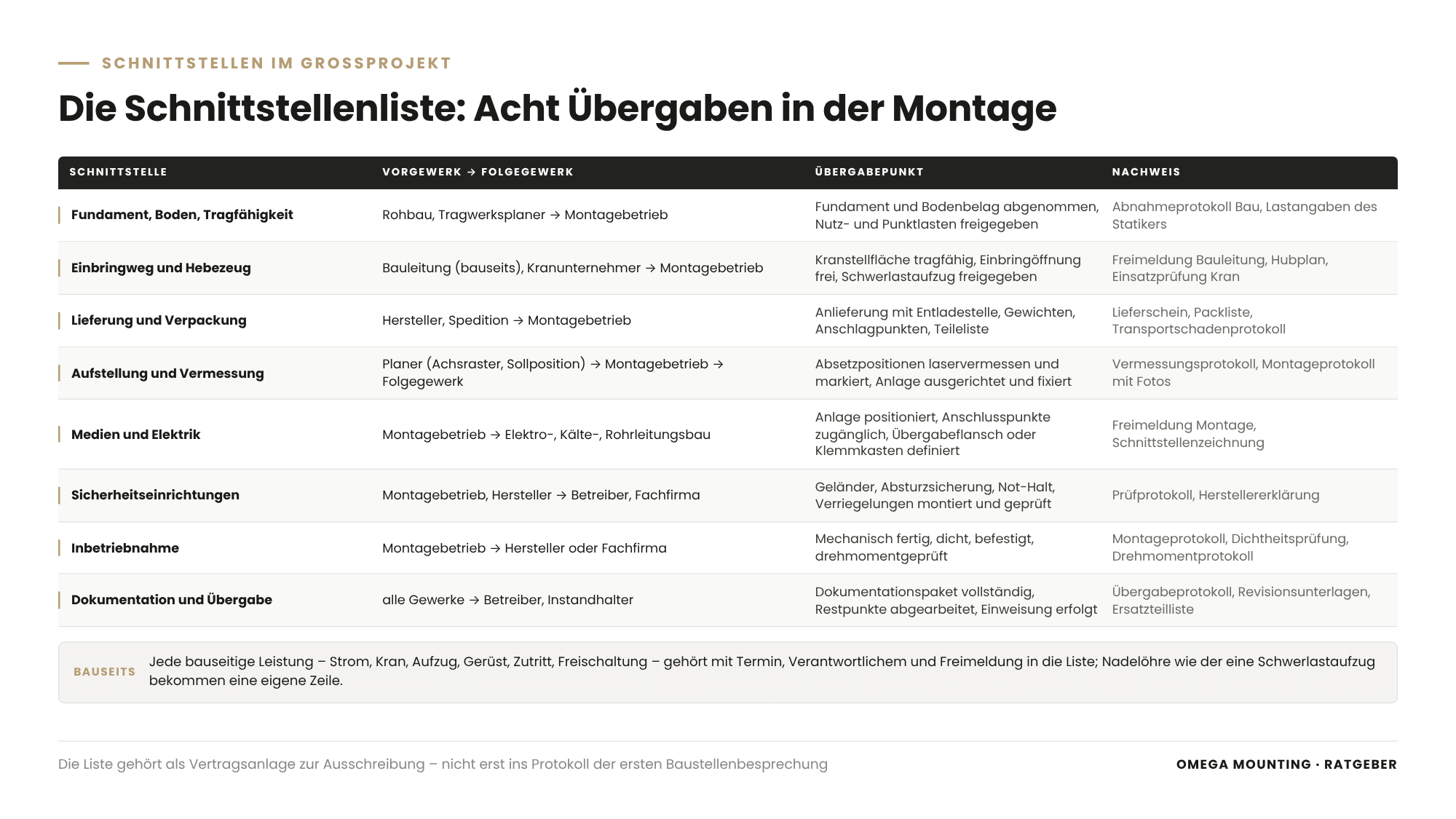

Welche Schnittstellen gibt es bei der Montage typischerweise?
Bei der Montage in Großprojekten treten die Schnittstellen typischerweise an acht Stellen auf: Bau und Fundament, Einbringweg und Hebezeug, Lieferung und Verpackung, Aufstellung und Vermessung, Medien und Elektrik, Sicherheitseinrichtungen, Inbetriebnahme sowie Dokumentation und Übergabe an den Betreiber. Die folgende Schnittstellenliste zeigt sie mit Vorgewerk, Folgegewerk, Übergabepunkt und Nachweis.
| Schnittstelle | Vorgewerk (liefert) | Folgegewerk (baut auf) | Übergabepunkt | Nachweis |
|---|---|---|---|---|
| Fundament, Boden, Tragfähigkeit | Rohbau, Tragwerksplaner | Montagebetrieb | Fundament abgenommen, Nutzlast und Punktlasten freigegeben, Bodenbelag abgenommen | Abnahmeprotokoll Bau, Lastangaben des Statikers |
| Einbringweg und Hebezeug | Bauleitung (bauseits), Kranunternehmer | Montagebetrieb | Kranstellfläche tragfähig, Einbringöffnung frei, Schwerlastaufzug freigegeben, Transportwege geräumt | Freimeldung Bauleitung, Hubplan, Einsatzprüfung Kran |
| Lieferung und Verpackung | Hersteller, Spedition | Montagebetrieb | Anlieferung mit Entladestelle, Gewichtsangaben, Anschlagpunkten, Teileliste | Lieferschein, Packliste, Transportschadenprotokoll |
| Aufstellung und Vermessung | Planer (Achsraster, Sollposition) | Montagebetrieb → Folgegewerk | Absetzpositionen laservermessen und markiert, Anlage ausgerichtet und fixiert | Vermessungsprotokoll, Montageprotokoll mit Fotos |
| Medien und Elektrik | Montagebetrieb | Elektro-, Kälte-, Rohrleitungsbau | Anlage positioniert, Anschlusspunkte zugänglich, Übergabeflansch oder Klemmkasten definiert | Freimeldung Montage, Schnittstellenzeichnung |
| Sicherheitseinrichtungen | Montagebetrieb, Hersteller | Betreiber, Fachfirma | Geländer, Absturzsicherung, Not-Halt, Verriegelungen montiert und geprüft | Prüfprotokoll, Herstellererklärung |
| Inbetriebnahme | Montagebetrieb | Hersteller oder Fachfirma | Mechanisch fertig, dicht, befestigt, drehmomentgeprüft | Montageprotokoll, Dichtheitsprüfung, Drehmomentprotokoll |
| Dokumentation und Übergabe | alle Gewerke | Betreiber, Instandhalter | Dokumentationspaket vollständig, Restpunkteliste abgearbeitet, Einweisung erfolgt | Übergabeprotokoll, Revisionsunterlagen, Ersatzteilliste |
Bauseits – das gefährlichste Wort im Vertrag
„Bauseits“ bedeutet: Der Auftraggeber stellt etwas bereit, das der Auftragnehmer für seine Leistung braucht – Strom, Kran, Aufzug, Gerüst, Zutritt, Freischaltung, Medienanschluss. Das Wort ist kurz, die Folgen sind lang: Ist die bauseitige Leistung am Montagetag nicht da, steht das Team, und der Montagebetrieb muss eine Behinderungsanzeige schreiben – die schriftliche Meldung, dass er seine Leistung nicht erbringen kann, weil eine Voraussetzung fehlt. Jede bauseitige Leistung gehört deshalb mit Termin, Verantwortlichem und Freimeldung in die Schnittstellenliste, nicht nur mit dem Wort „bauseits“ ins Leistungsverzeichnis.
Das Nadelöhr erkennen
In jedem Großprojekt gibt es Engpässe, die mehrere Gewerke gleichzeitig brauchen: der eine Schwerlastaufzug, die eine Einbringöffnung, die eine Kranstellfläche, die eine Zutrittsschleuse. Diese Nadelöhre sind Schnittstellen besonderer Art, weil sie getaktet werden müssen. Wer sie in der Schnittstellenliste als eigene Zeile führt – mit Belegungsplan und Verantwortlichem –, vermeidet, dass drei Gewerke am selben Morgen vor demselben Aufzug stehen.
Wie erstellen Sie eine Schnittstellenliste?
Eine Schnittstellenliste erstellen Sie, indem Sie für jede Leistung im Projekt fragen, was sie voraussetzt und was auf ihr aufbaut, jede so gefundene Schnittstelle mit Vorgewerk, Folgegewerk, Übergabepunkt, Nachweis, Termin und Verantwortlichem in eine Tabelle schreiben und diese Tabelle als Vertragsanlage vereinbaren – nicht erst auf der Baustelle. Die Liste wächst mit dem Projekt und wird in jeder Baustellenbesprechung fortgeschrieben.
In fünf Schritten zur Liste
- Leistungen auflisten: Alle Gewerke mit ihrer Leistung – aus Leistungsverzeichnissen, Herstellerangeboten, Planerleistungen.
- Voraussetzungen fragen: Je Leistung: Was muss fertig sein, damit sie beginnen kann? Jede Antwort ist eine Schnittstelle zu einem Vorgewerk.
- Folgen fragen: Je Leistung: Wer baut auf ihrem Ergebnis auf? Jede Antwort ist eine Schnittstelle zu einem Folgegewerk.
- Übergabepunkt und Nachweis festlegen: Woran erkennt das Folgegewerk, dass es beginnen kann? Freimeldung, Protokoll, Vermessung, Prüfung. Ohne Nachweis ist die Schnittstelle nur eine Hoffnung.
- Termin und Verantwortlichen eintragen: Wer meldet wann frei? Der Termin kommt aus dem Bauzeitenplan, der Verantwortliche aus der Verantwortungsmatrix.
Die Liste ist Vertragsanlage
Eine Schnittstellenliste, die erst in der ersten Baustellenbesprechung entsteht, kommt zu spät: Dann sind die Verträge geschlossen, die Preise kalkuliert und die bauseitigen Leistungen verteilt – oder eben nicht. Legen Sie die Liste der Ausschreibung bei und lassen Sie Bieter dazu Stellung nehmen. Bieterfragen zu Schnittstellen sind kein Störfaktor, sondern der Hinweis, wo die Liste noch Lücken hat.
Was der Montagebetrieb beiträgt
Wir sehen als Nachunternehmer oft nur unseren Ausschnitt des Projekts – aber in diesem Ausschnitt kennen wir die Schnittstellen besser als jeder andere: Welche Tragfähigkeit der Boden für das Hebegerät braucht, welche Türlichte der Transportweg hergeben muss, wie lange ein Schrank am Aufzug steht, welche Anschlagpunkte eine Lieferung haben muss. Fragen Sie den Montagebetrieb vor der Vergabe nach seinen Schnittstellen – er wird Ihnen eine Liste geben, die der Planer so nicht kennt.

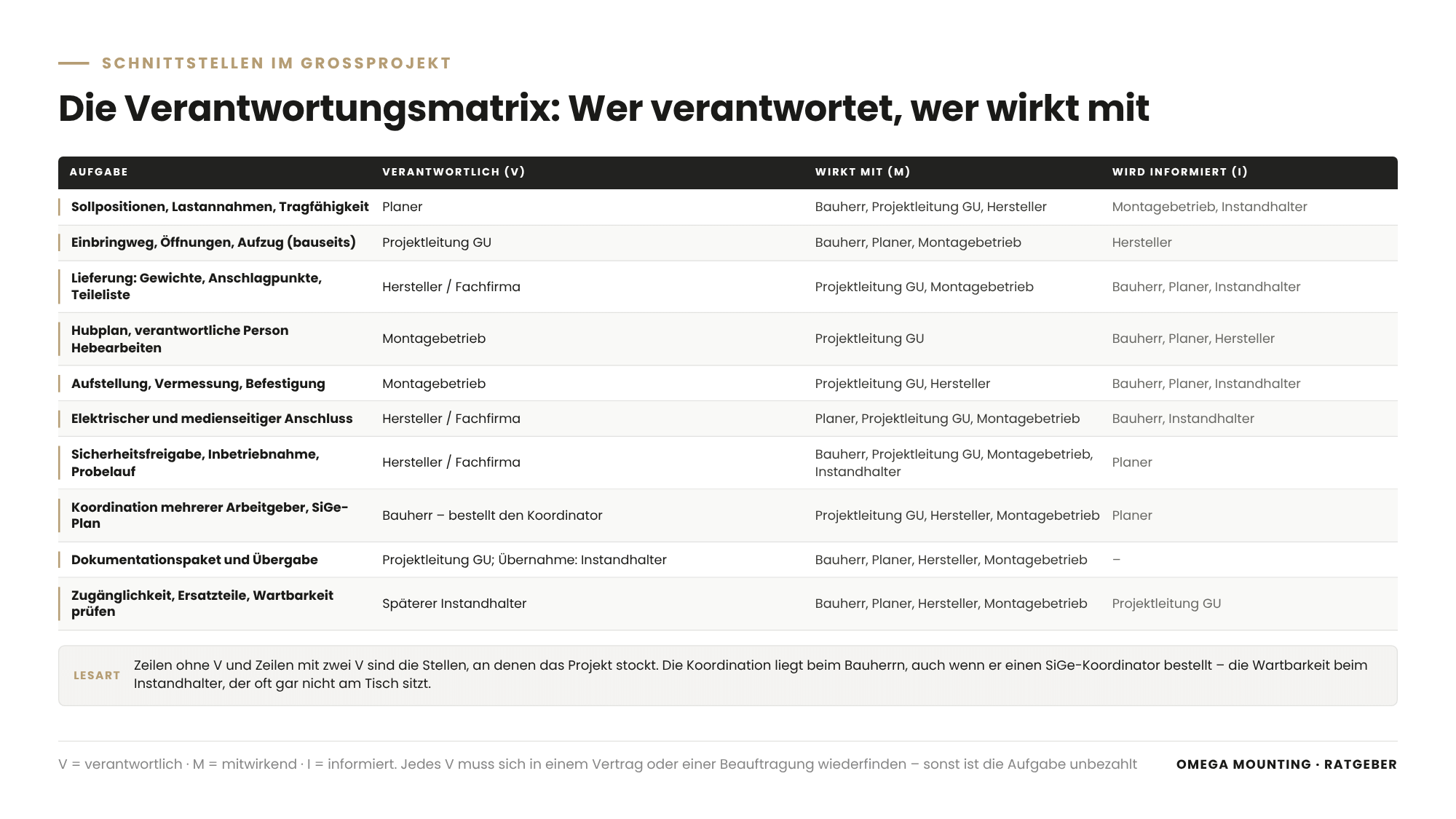

Wie sieht eine Verantwortungsmatrix aus?
Eine Verantwortungsmatrix ist eine Tabelle, die je Aufgabe im Projekt festhält, welcher Beteiligte sie verantwortet, wer mitwirkt und wer informiert wird; im internationalen Projektmanagement heißt dieses Werkzeug RACI-Matrix, im deutschen Baualltag genügen die Kürzel V (verantwortlich), M (mitwirkend) und I (informiert). Ihr Wert liegt in den Lücken: Zeilen ohne V und Zeilen mit zwei V sind die Stellen, an denen das Projekt später stockt.
| Aufgabe | Bauherr / Betreiber | Planer | Projektleitung GU | Hersteller / Fachfirma | Montagebetrieb | Späterer Instandhalter |
|---|---|---|---|---|---|---|
| Sollpositionen, Achsraster, Lastannahmen festlegen | I | V | M | M | I | I |
| Tragfähigkeit Boden, Decke, Kranstellfläche nachweisen | M | V | M | I | I | – |
| Einbringweg, Öffnungen, Aufzug bereitstellen (bauseits) | M | M | V | I | M | – |
| Lieferung mit Gewichten, Anschlagpunkten, Teileliste | I | I | M | V | M | I |
| Hubplan, Hebetechnik, verantwortliche Person für Hebearbeiten | I | I | M | I | V | – |
| Aufstellung, Vermessung, Ausrichtung, Befestigung | I | I | M | M | V | I |
| Elektrischer und medienseitiger Anschluss | I | M | M | V | M | I |
| Sicherheitseinrichtungen prüfen und freigeben | M | I | M | V | M | I |
| Inbetriebnahme, Probelauf, Funktionsprüfung | M | I | M | V | M | M |
| Koordination mehrerer Arbeitgeber, SiGe-Plan | V | I | M | M | M | – |
| Dokumentationspaket und Übergabe | M | M | V | M | M | V (Übernahme) |
| Zugänglichkeit, Ersatzteile, Wartbarkeit prüfen | M | M | I | M | M | V |
Die Matrix lesen
Zwei Zeilen verdienen besondere Aufmerksamkeit. Erstens „Koordination mehrerer Arbeitgeber“: Hier steht das V beim Bauherrn, weil die Baustellenverordnung ihn verpflichtet, bei mehreren Arbeitgebern auf einer Baustelle einen Koordinator zu bestellen – auch wenn er die Aufgabe an einen Sicherheits- und Gesundheitsschutzkoordinator delegiert. Zweitens „Zugänglichkeit, Ersatzteile, Wartbarkeit“: Hier steht das V beim späteren Instandhalter – der in vielen Projekten gar nicht am Tisch sitzt. Genau das ist die Lücke, die sich später in jedem Stillstandsfenster rächt.
Matrix und Vertrag zusammenbringen
Die Verantwortungsmatrix ersetzt keinen Vertrag, aber sie prüft ihn: Jedes V muss sich in einem Leistungsverzeichnis, einem Werkvertrag oder einer Beauftragung wiederfinden. Steht in der Matrix ein V, das in keinem Vertrag steht, ist die Aufgabe unbezahlt – und wird deshalb nicht erledigt.
Wie arbeiten Hersteller, Fachfirma und Montagebetrieb zusammen?
Hersteller und Fachfirmen planen, liefern und nehmen in Betrieb, der Montagebetrieb bringt ein, stellt auf, montiert und übergibt – eine Arbeitsteilung, die funktioniert, wenn der Übergabepunkt zwischen „mechanisch fertig“ und „in Betrieb genommen“ dokumentiert ist und der Montagebetrieb als Nachunternehmer dieselben Nachweise bringt, die der Hersteller seinem Auftraggeber schuldet. Für Hersteller ist der Montagepartner die verlängerte Werkbank vor Ort; für den Bauherrn soll am Ende eine Anlage aus einem Guss stehen.
Was der Hersteller braucht
Ein Hersteller, der einen Montagepartner beauftragt, braucht drei Dinge: Termintreue, weil seine Inbetriebnahme auf der Montage aufbaut; Präzision, weil seine Gewährleistung an der Montagequalität hängt; und Nachweise, weil er sie seinem Auftraggeber weiterreichen muss. Welche Nachweise ein Nachunternehmer vorlegen sollte – von der Betriebshaftpflicht über Qualifikationen bis zur Unbedenklichkeitsbescheinigung –, beschreibt unser Ratgeber zu Nachweisen von Nachunternehmern für Montagearbeiten.
Was der Montagebetrieb braucht
Umgekehrt braucht der Montagebetrieb vom Hersteller Gewichte und Schwerpunktlagen, Anschlagpunkte, Montageanleitung mit Drehmomenten, Teileliste und einen Ansprechpartner, der Fragen zur Anlage beantwortet, bevor sie auf der Baustelle entstehen. Fehlt das Gewicht, kann kein Hubplan entstehen; fehlt die Anschlagpunktangabe, wird am Montagetag improvisiert.
Die Verantwortung für Hebearbeiten
Wo gehoben wird, braucht es eine verantwortliche Person für Hebearbeiten – im internationalen Sprachgebrauch Lifting Supervisor oder Appointed Person –, die Hubplan, Anschlagmittel und Freigabe jedes Hubs verantwortet. In Großprojekten ist zu klären, ob diese Person vom Montagebetrieb, vom Kranunternehmer oder vom Generalunternehmer gestellt wird – und zwar schriftlich. Wer diese Rolle übernimmt und was sie umfasst, beschreibt unser Ratgeber zur verantwortlichen Person für Hebearbeiten.
Mehrere Arbeitgeber, eine Baustelle
Sobald Hersteller, Montagebetrieb und Elektrofirma gleichzeitig vor Ort sind, greift § 8 des Arbeitsschutzgesetzes: Die Arbeitgeber müssen bei der Durchführung der Sicherheitsmaßnahmen zusammenarbeiten und sich gegenseitig über Gefährdungen unterrichten. Die DGUV Vorschrift 1 verlangt dafür eine Abstimmung und, wo nötig, eine aufsichtführende Person mit Weisungsbefugnis. Für Sie heißt das: Die Schnittstellenliste ist nicht nur ein Terminwerkzeug, sondern der Ort, an dem Sie festhalten, wer wen über was unterrichtet – etwa dass neben der Montagefläche Heißarbeiten laufen oder dass der Aufzug für Schwerlast gesperrt ist.
Welche Übergabepunkte brauchen Sie – und wie dokumentieren Sie sie?
Übergabepunkte brauchen Sie an jeder Schnittstelle, an der ein Folgegewerk auf dem Ergebnis eines Vorgewerks aufbaut; jeder Übergabepunkt wird mit einer Freimeldung, einem Protokoll oder einer Prüfung dokumentiert, damit beide Seiten wissen, dass die Übergabe stattgefunden hat – und was übergeben wurde. Der Unterschied zwischen „fertig“ und „freigemeldet“ ist der Unterschied zwischen Meinung und Nachweis.
Vier Übergabepunkte in der Montage
- Freigabe der Fläche (bauseits → Montage): Boden abgenommen, Tragfähigkeit bestätigt, Transportwege frei, Aufzug freigegeben. Dokument: Freimeldung der Bauleitung mit Datum.
- Aufstellung fertig (Montage → Elektrik/Medien): Anlage an laservermessener Position, in Flucht ausgerichtet, fixiert, Anschlusspunkte zugänglich. Dokument: Montageprotokoll mit Vermessung und Fotos.
- Mechanisch fertig (Montage → Inbetriebnahme): Alle Verbindungen verschraubt, Drehmomente geprüft, Dichtheit geprüft, Sicherheitseinrichtungen montiert. Dokument: Montageprotokoll, Drehmomentprotokoll, Dichtheitsprotokoll.
- Übergabe an den Betrieb (Projekt → Betreiber): Dokumentationspaket vollständig, Restpunkteliste abgearbeitet, Einweisung der Instandhaltung erfolgt. Dokument: Übergabeprotokoll mit Unterschriften beider Seiten.
Fotodokumentation als Schnittstellenbeweis
Ein Foto je Übergabepunkt – mit Datum, Position und Zustand – ist die billigste Versicherung gegen spätere Diskussionen. Stand der Schrank in der Flucht, bevor die Elektrik kam? War der Boden ohne Kratzer, bevor das Folgegewerk die Fläche übernahm? War die Verschraubung angezogen, bevor die Fachfirma in Betrieb nahm? Wer das fotografiert hat, muss es nicht beweisen.
Schrittweise Inbetriebnahme
In Großprojekten wird selten alles auf einmal in Betrieb genommen. Die Fachfirma nimmt Sektion für Sektion in Betrieb, die Elektrik schließt Halle für Halle an. Das verlangt Übergabepunkte je Sektion – und eine Liste, die zeigt, welche Sektion welchen Stand hat. Wie die gestuften Prüfungen in Rechenzentren ablaufen und was der Montagebetrieb dafür liefern muss, beschreibt unser Ratgeber zum Commissioning im Rechenzentrum.

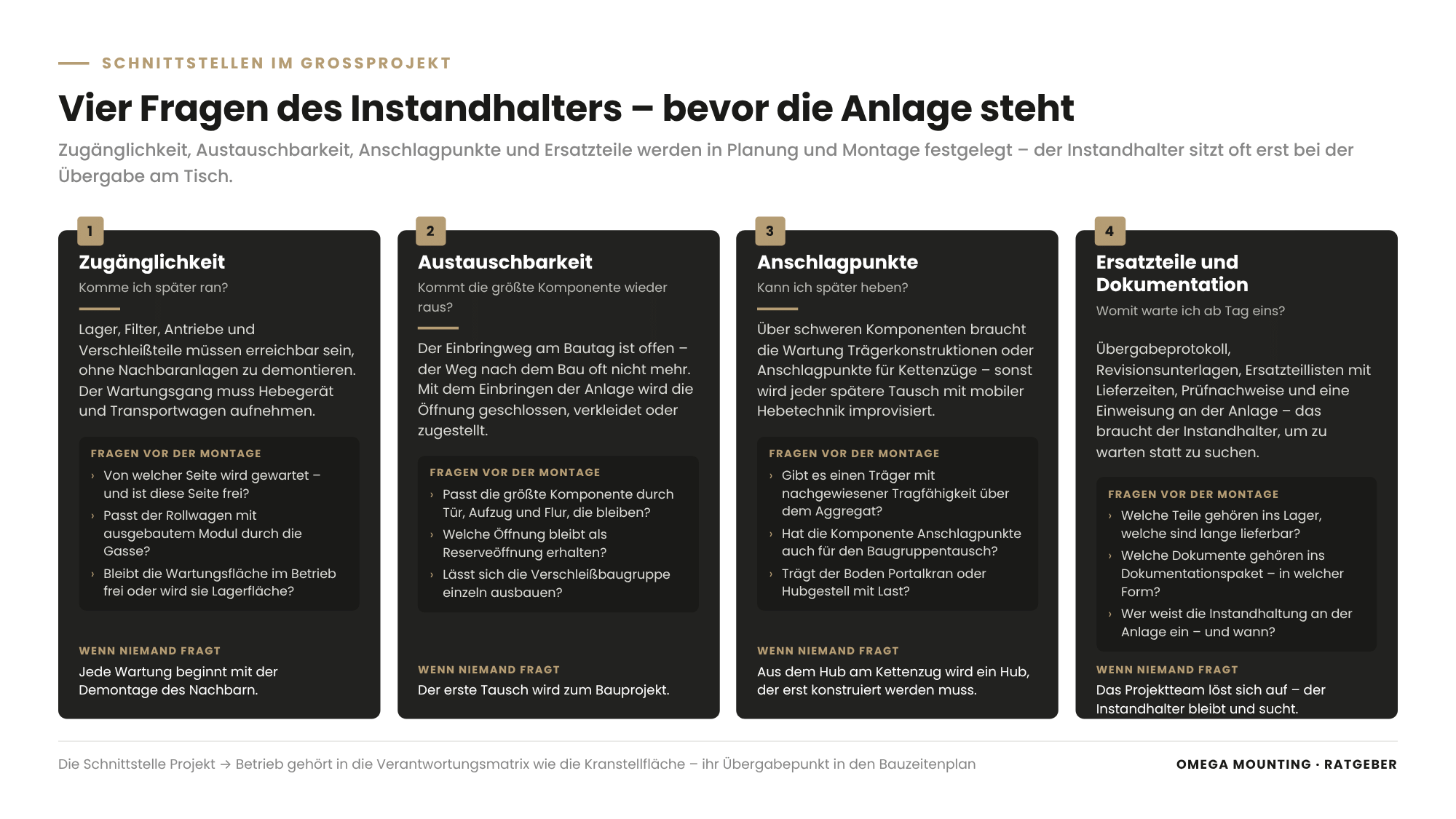

Warum gehört der spätere Instandhalter von Anfang an an den Tisch?
Der spätere Instandhalter gehört von Anfang an an den Tisch, weil Zugänglichkeit, Wartungsflächen, Anschlagpunkte, Austauschbarkeit und Ersatzteilbevorratung in der Planung und Montage festgelegt werden und sich nach der Inbetriebnahme kaum noch ändern lassen. Er ist der Beteiligte, der mit der Anlage am längsten lebt – und der in den meisten Projekten erst bei der Übergabe erfährt, was er bekommen hat.
Was der Instandhalter vor der Montage einbringt
- Zugänglichkeit: Lassen sich Lager, Filter, Antriebe und Verschleißteile erreichen, ohne Nachbaranlagen zu demontieren? Reicht der Wartungsgang für Hebegerät und Transportwagen?
- Austauschbarkeit: Passt die größte Komponente im Tauschfall durch den Einbringweg, der nach dem Bau bleibt? Oder wird mit dem Einbringen der Anlage die Öffnung geschlossen?
- Anschlagpunkte: Gibt es über schweren Komponenten Trägerkonstruktionen oder Anschlagpunkte für Kettenzüge, oder muss jeder spätere Tausch mit mobiler Hebetechnik improvisiert werden?
- Ersatzteile und Dokumentation: Welche Teile gehören ins Lager, welche Dokumente ins Dokumentationspaket, welche Einweisung in die Übergabe?
Die Schnittstelle Projekt → Betrieb
Die letzte Schnittstelle jedes Großprojekts ist die zwischen Projekt und Betrieb: Das Projektteam löst sich auf, der Instandhalter bleibt. Übergabeprotokoll, Revisionsunterlagen, Ersatzteillisten mit Lieferzeiten, Prüfnachweise und eine Einweisung an der Anlage sind das, was er braucht, um ab dem ersten Tag zu warten statt zu suchen. Diese Schnittstelle gehört in die Verantwortungsmatrix mit demselben Gewicht wie die Kranstellfläche – und ihr Übergabepunkt gehört in den Bauzeitenplan.
So läuft das bei uns im Rhein-Main-Gebiet
Im Rhein-Main-Gebiet arbeiten wir in Großprojekten fast immer als Montagepartner – im Auftrag von Herstellern, Fachfirmen und Generalunternehmern, die ihre Anlage in Rechenzentren in Frankfurt und Offenbach, in Logistikzentren bei Hanau und Darmstadt oder in Produktionshallen im Umland aufgestellt und montiert haben wollen. Von Rodgau aus sind die Wege kurz; was lang sein kann, sind die Schnittstellen.
Deshalb beginnen wir jedes Großprojekt mit derselben Frage an den Auftraggeber: Was ist bauseits, was liefert der Hersteller, was machen wir – und woran erkennen wir, dass wir anfangen können? Die Antworten schreiben wir in eine Schnittstellenliste, die wir mit dem Angebot abgeben. Was wir dabei an Montageleistung einbringen, beschreibt unsere Seite zur Industriemontage im Bestand; was Rechenzentren an Schnittstellen besonders macht, steht auf unserer Seite zum Datencenter-Bau im Rhein-Main-Gebiet.
Die eigene Werkstatt in Rodgau ist dabei oft die Lösung für eine Schnittstelle, die niemand geplant hat: ein Transportgestell für eine Lieferung ohne Anschlagpunkte, ein Hubgestell für eine Halle ohne Kranbahn, eine Konsole, die zwischen Plan und Wirklichkeit fehlt. Wenn der Hersteller aus einem anderen Bundesland liefert und der Generalunternehmer aus einem dritten koordiniert, ist der Montagebetrieb aus der Region derjenige, der am Montagetag da ist – und der weiß, wo in Frankfurt um sechs Uhr morgens Stahl zu bekommen ist.
So machen wir das in der Praxis
Drei Einsätze aus unserem Auftragstagebuch zeigen, wie Schnittstellen in Großprojekten aussehen – zwischen Montage und Elektrik, zwischen Montagebetrieb und Fachfirma, zwischen Lieferung und Halle.
160 Verteilerschränke, eine Schnittstelle zur Elektrik: Rechenzentrum im Rhein-Main-Gebiet
Beim Einbringen und Aufstellen von 160 Stromverteilerschränken in einem Rechenzentrum im Rhein-Main-Gebiet war die Gewerketrennung von Anfang an klar: Wir übernahmen den gesamten mechanischen Prozess – Transport ins Gebäude, Verteilung auf vier Ebenen vom Keller bis ins zweite Obergeschoss über den Schwerlastaufzug, Auspacken, Anheben von den Paletten, Laservermessung und millimetergenaue Positionierung –, die elektrischen Anschlussarbeiten folgten durch das Elektro-Gewerk.
Die Schnittstelle war ein Übergabepunkt im Wortsinn: Jeder Schrank stand exakt an seiner laservermessenen Position, in der Flucht seiner Reihe und unter seinem Kabelabgang, bevor er für das nächste Gewerk freigegeben wurde. Acht Datenhallen mit je 20 Schränken in zwei Reihen à 10, sechs Lift-&-Shift-Mechaniker, mehrere Wochen – und bei 160 Schränken null Nacharbeiten für die Elektrik. Das Nadelöhr war der Schwerlastaufzug: Bei vier Etagen, 160 Schränken und mehreren Wochen Laufzeit musste der Materialfluss genauso getaktet sein wie die Montage – eine Schnittstelle, die in der Liste eine eigene Zeile verdient.
Fachfirma plant und nimmt in Betrieb, wir montieren: Löschzentrale im Raum Frankfurt
Bei der Montage einer Stickstoff-Gaslöschanlage in einem Rechenzentrum im Raum Frankfurt arbeiteten wir im Auftrag einer Fachfirma für Brandschutz – ein klassischer Partnereinsatz: Die Fachfirma plant, bringt Löschtechnik-Know-how und Zulassungen mit und nimmt in Betrieb; wir liefern die Montage. Drei Monteure montierten in zwei Wochen die Flaschengestelle, die Rohrleitungen bis zum vorhandenen Hausnetz und 240 Stickstoffflaschen in sechs Batterien à 40 Flaschen – jede einzeln eingebracht, gesichert und angeschlossen.
Die fachliche Schnittstelle lag beim Übergabepunkt „mechanisch fertig und dicht“: Bei rund 300 bar Betriebsdruck würde jede undichte Verschraubung schleichend Druck verlieren, deshalb wurde jede Verbindung kontrolliert angezogen und auf Dichtheit geprüft. Erst danach konnte der Auftraggeber die Anlage Sektion für Sektion in Betrieb nehmen – ohne Nacharbeiten. Die räumliche Schnittstelle war der Anschluss an das vorhandene Hausnetz: Dort endete unsere Rohrleitung, dort begann die Verantwortung des Betreibers für sein Netz.
Plan und Wirklichkeit: Stahlbühne am Flughafen Kassel
Bei der Montage einer Stahlbühne für eine Produktionsfirma am Flughafen Kassel kam die Bühne fertig geliefert – und die Schnittstelle zwischen Lieferung und Halle zeigte sich sofort: Zwischen Plan und Wirklichkeit gibt es fast immer eine Abweichung. Deshalb wurde die Halle vor der Montage per Laser vermessen und alle wichtigen Punkte eingezeichnet; erst als das erste Feld stand, passgenau ausgerichtet war und die Diagonalmaße stimmten, ging die Montage weiter.
Zwei weitere Schnittstellen sind typisch: Das Hebezeug – hier ein vorhandener Hallenkran für die schweren Bodenplatten; wo keiner vorhanden ist, stellt der Kunde Stapler oder Teleskopstapler bereit – und die Sicherheitseinrichtungen, die im gleichen Zug mit den ersten Platten montiert wurden, damit niemand abstürzt: Geländer und Treppen sind kein Folgegewerk, sondern Teil der Montagefolge. Zuletzt wurde eine Sichtschutzwand aus Blech auf der Bühne montiert, die Produktion und Lager trennt.
Steht bei Ihnen ein Großprojekt an, in dem Hersteller, Fachfirmen und Montage zusammenkommen müssen? Dann sprechen Sie uns an – eine Schnittstellenbesprechung vor der Vergabe klärt meist in zwei Stunden, was bauseits ist, was der Hersteller liefert und wo der Montagebetrieb übergibt.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Legen Sie die Schnittstellenliste der Ausschreibung bei und verlangen Sie von jedem Bieter eine Stellungnahme dazu – wer schweigt, hat die Schnittstellen nicht gelesen. Schreiben Sie bauseitige Leistungen mit Termin und Verantwortlichem ins Leistungsverzeichnis, nicht nur mit dem Wort „bauseits“, und regeln Sie, wie Behinderungsanzeigen und Nachträge an Schnittstellen behandelt werden. Eine Verantwortungsmatrix mit Vertragsbezug zeigt Ihnen, ob jedes V auch bezahlt ist.
Für Planer: Zeichnen Sie die Schnittstellen in Ihre Pläne: Übergabeflansche, Klemmkästen, Sollpositionen mit Achsraster, Lastannahmen für Hebegeräte, Einbringwege, die nach dem Bau bleiben. Fragen Sie den Montagebetrieb vor der Entwurfsfreigabe nach seinen Schnittstellen – Türlichten, Tragfähigkeiten, Aufzugsmaße, Anschlagpunkte – und holen Sie den späteren Instandhalter für Zugänglichkeit und Austauschbarkeit an den Tisch.
Für Projektleiter und Bauleiter: Als Projektleiter führen Sie Schnittstellenliste und Verantwortungsmatrix als lebende Dokumente – in jeder Baustellenbesprechung fortgeschrieben, mit Terminen aus dem Bauzeitenplan und Nadelöhren als eigenen Zeilen. Als Bauleiter sind Sie derjenige, der Übergabepunkte freimeldet: Fläche frei, Aufzug frei, Aufstellung fertig, mechanisch fertig. Melden Sie schriftlich frei, mit Datum und Foto, und verlangen Sie dasselbe von jedem Gewerk – die Freimeldung ist der Moment, in dem die Schnittstelle real wird.
Für Instandhaltungsleiter: Lassen Sie sich an den Tisch holen, bevor die Anlage steht – und wenn niemand Sie einlädt, laden Sie sich selbst ein. Prüfen Sie Zugänglichkeit, Wartungsflächen, Anschlagpunkte, Austauschbarkeit der größten Komponente und die Ersatzteilliste mit Lieferzeiten, bevor die Einbringöffnung geschlossen wird. Verlangen Sie bei der Übergabe ein vollständiges Dokumentationspaket, eine abgearbeitete Restpunkteliste und eine Einweisung an der Anlage.
Für Hersteller und Anlagenbauer, die einen Montagepartner suchen: Geben Sie Ihrem Montagepartner, was er für den Hubplan braucht – Gewichte, Schwerpunktlagen, Anschlagpunkte, Montageanleitung mit Drehmomenten, Teileliste – und vereinbaren Sie den Übergabepunkt „mechanisch fertig“ mit Protokoll, bevor Ihre Inbetriebnahme beginnt. Verlangen Sie die Nachunternehmer-Nachweise, die Sie Ihrem Auftraggeber schulden, und klären Sie schriftlich, wer die verantwortliche Person für Hebearbeiten stellt. Ein Montagepartner aus der Region ist am Montagetag da, wenn Sie es nicht sein können.
Für Sicherheitsfachkräfte und HSE-Koordinatoren: Prüfen Sie, ob die Schnittstellenliste auch die Arbeitsschutz-Schnittstellen enthält: Wer unterrichtet wen über Heißarbeiten, Hübe, gesperrte Wege und Aufzüge? Wer ist aufsichtführende Person, wenn mehrere Arbeitgeber gleichzeitig arbeiten? Ist der Koordinator nach Baustellenverordnung bestellt und sein SiGe-Plan mit der Montagefolge abgestimmt? Die Technische Regel TRBS 1111 verlangt, dass ein Koordinator schriftlich bestellt und mit Weisungsbefugnis ausgestattet wird – fordern Sie diese Bestellung ein, bevor das erste Gewerk anrückt.
Die Vorlagen für Leistungsverzeichnis und Schnittstellenliste, die Sie für die Ausschreibung brauchen, finden Sie in unserem Ratgeber zum Leistungsverzeichnis für Montage und Einbringung – dort als Arbeitshilfe zum Anfordern.
Warum Omega Mounting?
Omega Mounting arbeitet von Rodgau bei Frankfurt aus als Montagepartner in Großprojekten – im Auftrag von Herstellern, Fachfirmen und Generalunternehmern, in Rechenzentren, Logistikzentren und Produktionshallen im Rhein-Main-Gebiet und darüber hinaus. Die verlinkten Einsätze zeigen, was Schnittstellenarbeit bei uns heißt: 160 Verteilerschränke ohne Nacharbeit an die Elektrik übergeben, 240 Löschgasflaschen dicht an die Inbetriebnahme der Fachfirma übergeben, eine Stahlbühne nach Laservermessung in eine Halle gesetzt, die anders war als der Plan. Mit unserer Werkstatt in Rodgau schließen wir Lücken zwischen Plan und Wirklichkeit, mit eigener Hebetechnik und einer verantwortlichen Person für Hebearbeiten verantworten wir jeden Hub, und über unsere 24-Stunden-Hotline sind wir erreichbar, wenn eine Schnittstelle am Wochenende klemmt. Sie bekommen bei uns einen Ansprechpartner, der Ihre Schnittstellenliste liest, ergänzt und am Montagetag einhält – mit kurzen Wegen im Rhein-Main-Gebiet.
Fazit
Schnittstellen bei Großprojekten entscheiden über Termin, Qualität und Nachträge der Montage – nicht die Anlage selbst. Wer jede Schnittstelle räumlich, zeitlich und fachlich klärt, sie mit Vorgewerk, Folgegewerk, Übergabepunkt und Nachweis in eine Schnittstellenliste schreibt, Verantwortungen in einer Matrix ohne Lücken und Doppelungen verteilt und den späteren Instandhalter von Anfang an einbezieht, bekommt eine Anlage aus einem Guss – auch wenn fünf Firmen daran gebaut haben. Schicken Sie uns Ihre Projektbeschreibung, den Bauzeitenplan und die Liste der beteiligten Gewerke – wir melden uns mit einer ehrlichen Einschätzung, welche Schnittstellen bei Ihrem Projekt die Aufmerksamkeit brauchen.
