- Projektreport – EHB-Bolzen-Sanierung an 80 Fahrzeugen
Elektrohängebahn quietscht? 80 EHB-Fahrzeuge in einem Lebensmittelbetrieb saniert
Wie ein gezogener Bolzen die Ursache für Produktionsausfälle entlarvte – und ein Wochenend-Serienprogramm die komplette Flotte wieder leise und sicher machte
Eine Elektrohängebahn, die quietscht, ist mehr als ein Ärgernis – sie ist eine Warnung. In einem lebensmittelproduzierenden Betrieb machte die EHB starke Geräusche, und immer wieder kam es zu Ausfällen in den Produktionszeiten, weil die Anlage nicht richtig funktionierte. Das kostete den Kunden viel Geld, und er wollte die Ursache wissen. Mit unserer langjährigen EHB-Erfahrung haben wir uns die Anlage gründlich angeschaut – und mit einem einzigen gezogenen Bolzen die Ursache gefunden: komplett eingelaufene Gehängebolzen, jahrelang ungewartet. Die Konsequenz: ein Sanierungsprogramm über alle 80 EHB-Fahrzeuge, abgearbeitet Wochenende für Wochenende in der produktionsfreien Zeit.
Projekt-Steckbrief
- Leistung: Ursachenanalyse an einer geräuschauffälligen Elektrohängebahn, anschließend Serieninstandsetzung aller 80 EHB-Fahrzeuge – Gehänge aufbocken, Bolzen ziehen, Lagersitze kontrollieren, Lager tauschen, neue Bolzen einsetzen
- Team: 2–3 Monteure von Omega Mounting
- Projektzeit: Mehrere Wochenend-Einsätze (Samstag + Sonntag) in der produktionsfreien Zeit – 10 bis 15 Fahrzeuge pro Wochenende; Projekt abgeschlossen
- Einsatzort: Lebensmittelproduzierender Betrieb (Kunde anonym)
Warum quietscht eine Elektrohängebahn?
Weil Metall auf Metall arbeitet, wo eigentlich ein geschmiertes Lager sitzen sollte. Auffällig war bei dieser Anlage: Die hohen Geräusche traten an fast allen EHB-Fahrzeugen auf – ein klares Muster, kein Einzelfall. Solche Geräusche entstehen typischerweise, wenn die Schmierung in den Bolzen-Lager-Verbindungen der Gehänge aufgebraucht ist und die Bauteile trocken aufeinander laufen. Das Quietschen ist dabei nur das hörbare Symptom. Darunter passiert das eigentliche Problem: Verschleiß, der sich Millimeter für Millimeter durch Bolzen und Lagersitz frisst – bis hin zu Funktionsstörungen und Produktionsausfällen, wie sie dieser Betrieb bereits erlebte.
„Wartungsfrei" – ein Irrtum, der teuer werden kann

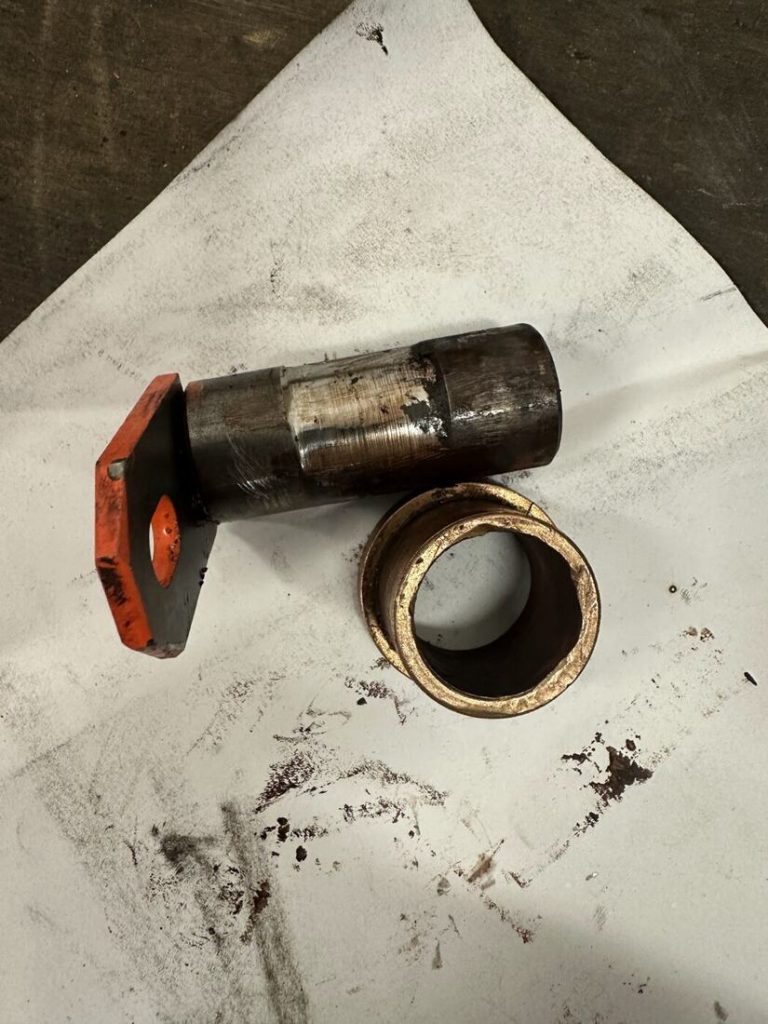

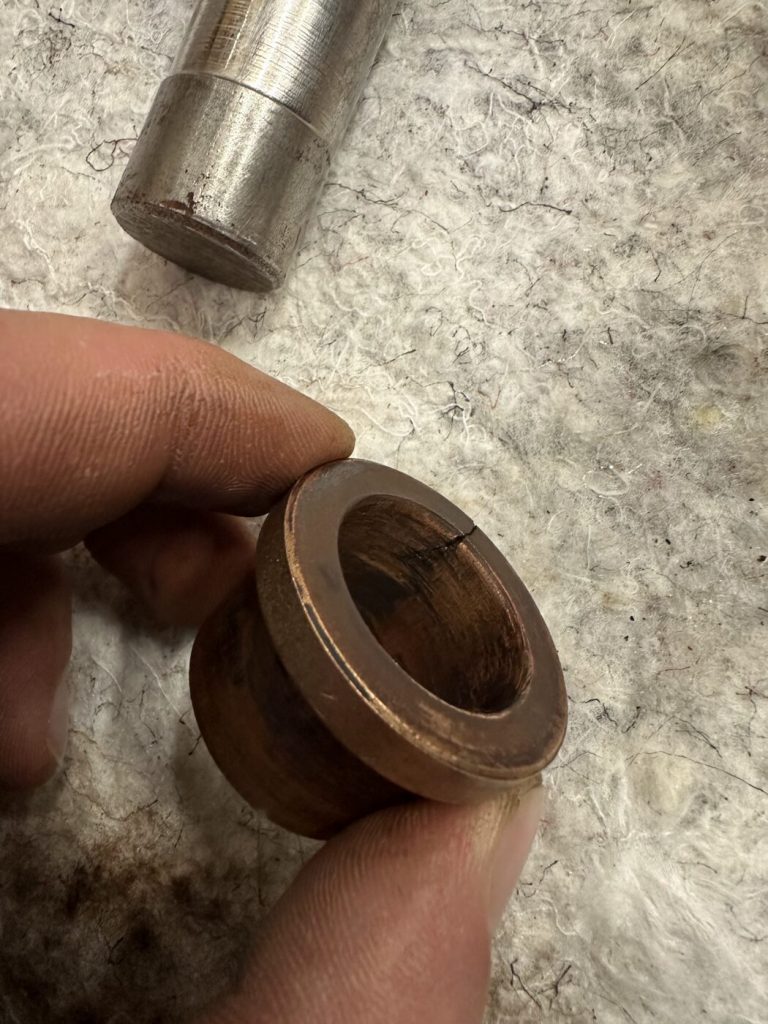

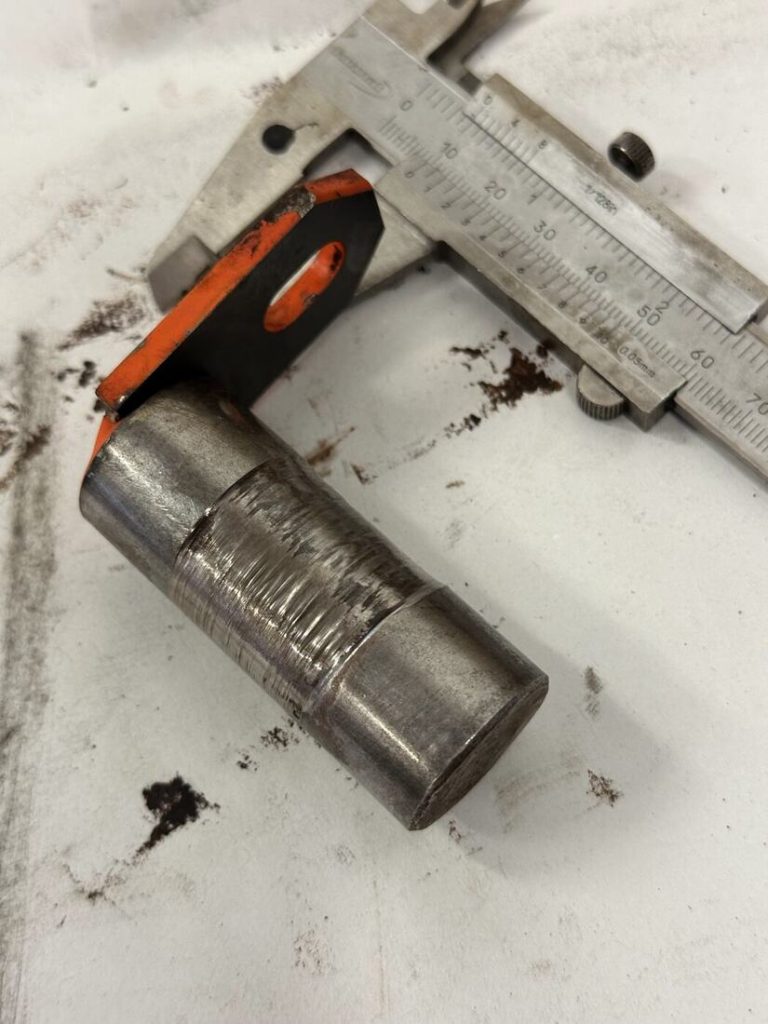

Bei der Ursachensuche stellte sich heraus: Die interne Instandhaltungsmannschaft war davon ausgegangen, dass die Bolzen in der Anlage wartungsfrei sind. Ein Irrtum, der uns in der Praxis immer wieder begegnet – und der niemandem zum Vorwurf gemacht werden soll, denn nicht jede Betriebsinstandhaltung kann Spezialwissen für jedes Gewerk vorhalten. Genau deshalb lohnt der Blick von außen: Nach kurzer Diskussion haben wir uns entschlossen, einen Bolzen des Gehänges zu ziehen – die einzige Methode, um sicher zu wissen, was im Inneren der Verbindung los ist. Das Ergebnis war eindeutig: Der Bolzen war inklusive seines Lagersitzes und Hinterlagers komplett eingelaufen. Die Schmierung war praktisch nicht mehr vorhanden, am Bolzen selbst zeigten sich tiefe Rillen, Risse und deutlicher Materialabtrag.
Was passiert, wenn man eingelaufene Bolzen ignoriert?
Dann wird aus dem Geräuschproblem ein Sicherheitsproblem. Ein eingelaufener Bolzen passt irgendwann nicht mehr sauber in seinen Lagersitz – das Spiel wächst, die Belastung wird ungleichmäßig, und mit jeder Fahrt arbeitet die Ermüdung weiter. Am Ende droht das Abscheren des Bolzens: Dann hängt das Gehänge samt Last nicht mehr sicher an der Bahn. Dazu kommen die wirtschaftlichen Folgen, die dieser Kunde bereits spürte: Produktionsausfälle, gestörte Taktung, teure Stillstände. Und nicht zuletzt die Dauer-Geräuschbelastung für alle Mitarbeiter – eine quietschende Anlage nervt nicht nur, sie macht auch keinen guten Eindruck, weder auf die Belegschaft noch auf Besucher und Auditoren.
Wissenswert für Instandhalter: Wie verschleißen Bolzen und Lager im EHB-Gehänge?
Ein genauerer Blick auf das Bauteil lohnt sich – denn was hier passiert ist, läuft in vielen Anlagen genauso ab, nur unbemerkt. Die Bolzen-Lager-Verbindung im Gehänge ist eine ständig bewegte Verbindung: Bei jeder Fahrt, jeder Kurve, jedem Beschleunigen und Bremsen pendelt das Gehänge und der Bolzen arbeitet in seinem Lager. Das sind keine großen Bewegungen, sondern viele kleine Schwenkbewegungen unter voller Last – tribologisch die anspruchsvollste Belastung überhaupt. Denn bei kleinen, langsamen Bewegungen baut sich kein tragender Schmierfilm auf, wie ihn ein schnell drehendes Lager hätte. Die Verbindung läuft im Bereich der Mischreibung: Metall und Lagerwerkstoff berühren sich immer wieder direkt, und nur das Fett dazwischen verhindert den Verschleiß.

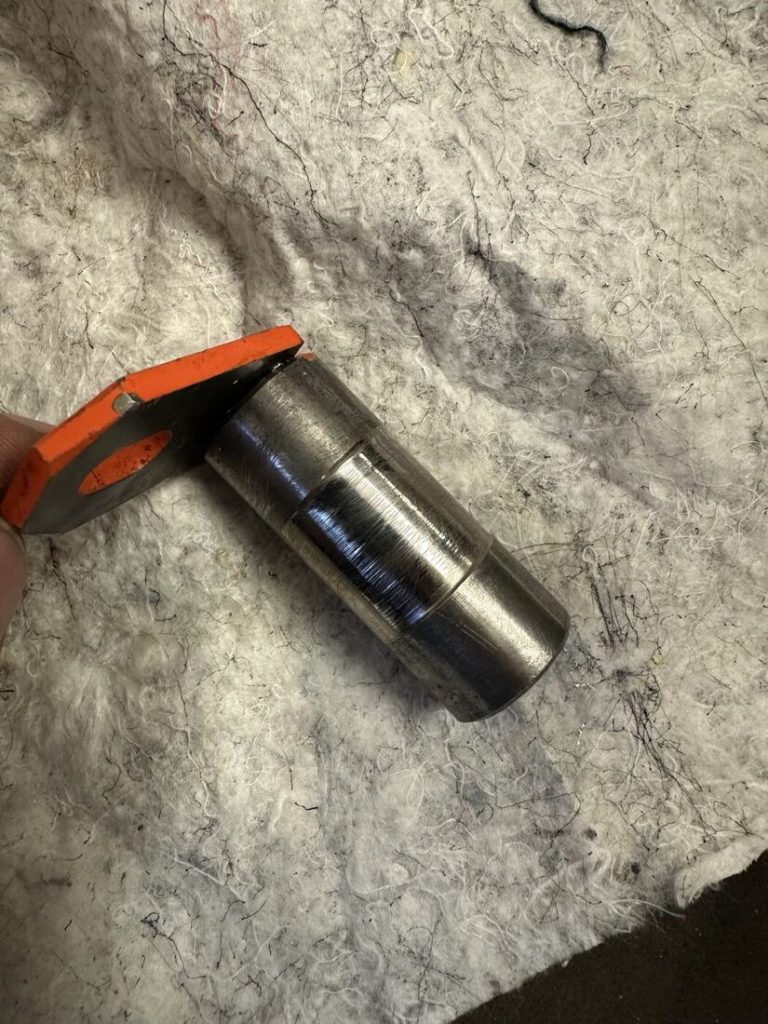

Genau deshalb ist die Schmierung hier so entscheidend – und ihr Fehlen so fatal. Fett altert, verharzt, wird durch Wärme, Abrieb und Umgebungseinflüsse verbraucht. Wird nicht nachgeschmiert, arbeitet der Bolzen irgendwann trocken in seinem Lager. Dann beginnt eine Kettenreaktion: Der Abrieb wirkt wie Schleifpaste in der Verbindung und beschleunigt den Verschleiß zusätzlich. Der Bolzen bekommt Laufrillen, das Lager weitet sich, aus der ehemals sauberen Passung wird ein wachsendes Spiel. Bei diesem Projekt war das Ergebnis mustergültig zu sehen: Bolzen und Lagersitz samt Hinterlager komplett eingelaufen, tiefe Rillen und Risse, deutlicher Materialabtrag – und jede Rille wirkt als Kerbe, an der die Ermüdung ansetzt. Vom wachsenden Spiel über die schlagende Verbindung bis zum Abscheren des Bolzens ist es dann nur noch eine Frage der Lastwechsel.
Drei Dinge lassen sich daraus für jede Instandhaltung mitnehmen. Erstens: „Wartungsfrei“ kritisch hinterfragen. Wirklich wartungsfreie Bolzenverbindungen sind die Ausnahme – im Zweifel in die Anlagendokumentation schauen oder beim Hersteller nachfragen, statt es anzunehmen. Zweitens: Auf die Frühwarnzeichen achten. Quietschen und Knarzen an den Gehängen, sichtbares Spiel, rostbrauner Abrieb an den Bolzenenden (Passungsrost) – all das sind Signale, dass die Verbindung trocken läuft. Drittens: Im Zweifel einen Bolzen ziehen. Von außen lässt sich der Zustand einer Bolzen-Lager-Verbindung nicht sicher beurteilen; eine einzige Stichprobe schafft Gewissheit über den Zustand der ganzen Flotte – bei uns hat genau das die Entscheidungsgrundlage für die Sanierung aller 80 Fahrzeuge geliefert. Der gezogene Bolzen erzählt die ganze Geschichte: Rillenbild, Materialabtrag und Fettzustand zeigen, wie es um die Anlage wirklich steht.
Wie saniert man 80 EHB-Fahrzeuge, ohne die Produktion zu stoppen?

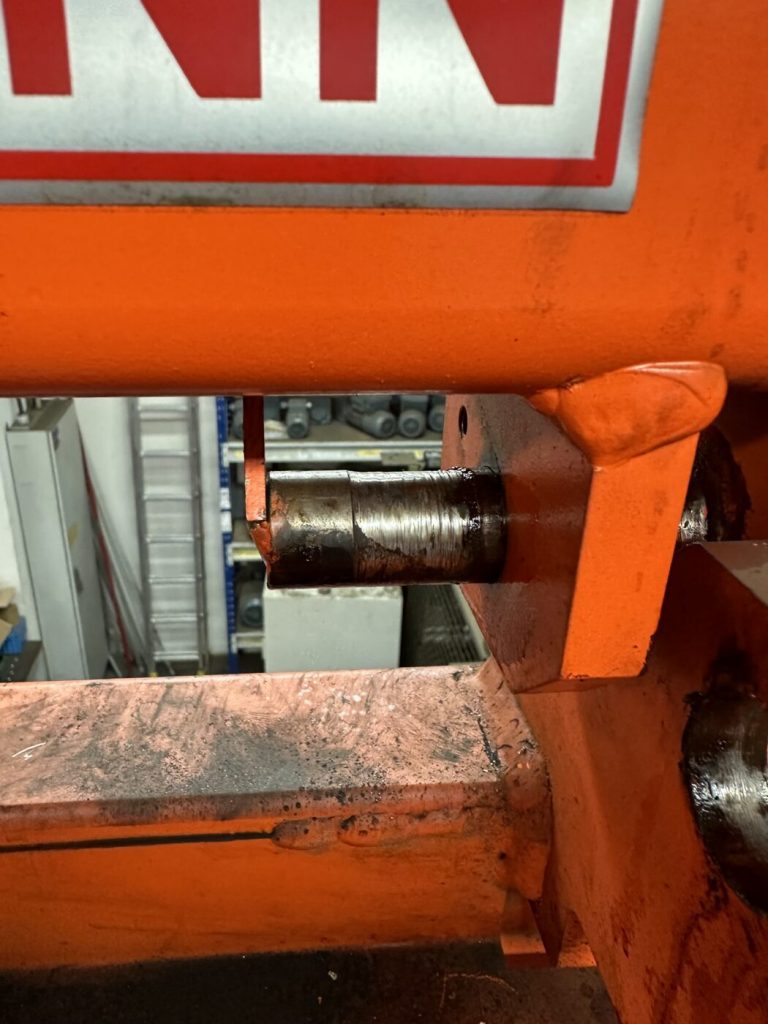

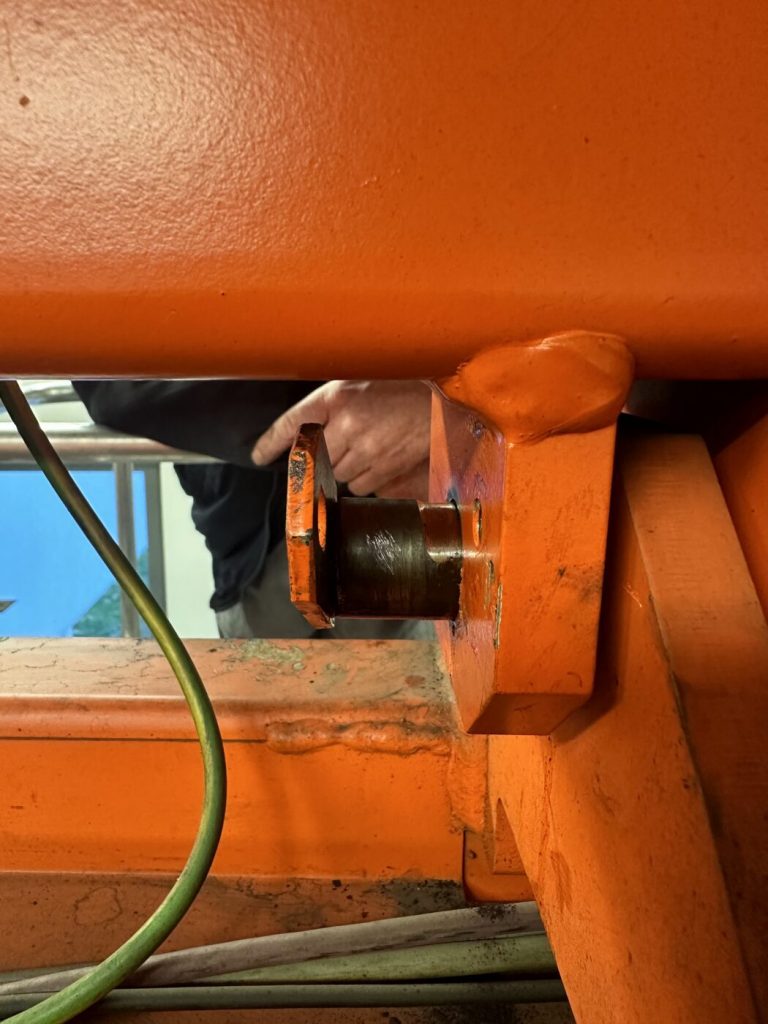

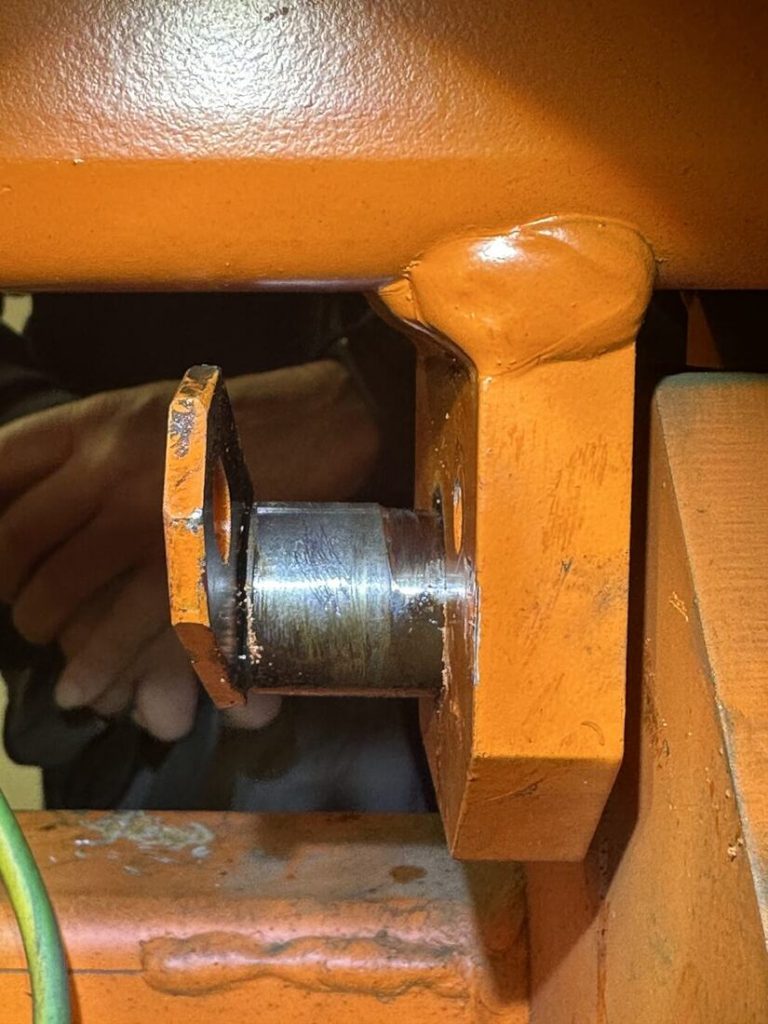

Im Wochenend-Takt, mit einem eingespielten Ablauf. Da die Anlage an diesem Bauteil viele Jahre keine Wartung gesehen hatte, fiel die Entscheidung, alle 80 Fahrzeuge zu reparieren – ein enormer Aufwand, der komplett in der produktionsfreien Zeit stattfinden musste. Eine Herausforderung, die wir gerne annehmen. Der Ablauf pro Fahrzeug: Das Gehänge wird aufgebockt und leicht angehoben, damit die Bolzen entlastet sind. Dann wird der Bolzen gezogen, der Lagersitz kontrolliert, die Lager werden ausgetauscht und ein neuer Bolzen eingesetzt. Im Serientakt schafften unsere 2–3 Monteure so 10 bis 15 Fahrzeuge pro Wochenende – Samstag und Sonntag, Wochenende für Wochenende, bis die komplette Flotte durch war. Das Ergebnis: Die Anlage hält die Taktung der Produktion wieder zuverlässig aus und fährt vor allem wieder sicher und geräuschlos durch den Betrieb.
Elektrohängebahnen: über 15 Jahre Erfahrung, auf die große Werke setzen
Wenn es um die Fördertechnik-Infrastruktur in Industriewerken geht, sind wir genau der richtige Ansprechpartner: Im Bereich der Elektrohängebahnen hat Omega Mounting über 15 Jahre Erfahrung, und mehrere große Werke setzen dauerhaft auf dieses Know-how. Gerade auf die Wartung und Instandhaltung von Elektrohängebahnen und ihren Anlagenhebern haben wir uns über die Jahre immer weiter spezialisiert. Dieser Einsatz zeigt, warum das zählt: Die Ursache war nach einem gezogenen Bolzen klar, die Sanierung lief als planbares Serienprogramm in den Produktionspausen – und der Kunde weiß jetzt, dass „wartungsfrei“ bei EHB-Gehängen ein Mythos ist. Von der Kurvenschienen-Reparatur über die Anlagenheber-Verstärkung bis zur Flotten-Sanierung wie hier: Die Elektrohängebahn ist bei uns Spezialgebiet, nicht Nebenjob.
Warum Omega Mounting?
- Über 15 Jahre EHB-Erfahrung: Mehrere große Industriewerke setzen dauerhaft auf unsere Spezialisierung in Wartung, Instandhaltung und Reparatur von Elektrohängebahnen.
- Ursache statt Symptom: Wir schmieren nicht das Quietschen weg, sondern ziehen den Bolzen und schauen hin – erst die Diagnose, dann die richtige Reparatur.
- Ehrliche Beratung: „Wartungsfrei" gibt es bei bewegten Bolzen-Lager-Verbindungen selten – wir sagen das offen und belegen es am gezogenen Bauteil.
- Serieninstandsetzung mit System: 10–15 Fahrzeuge pro Wochenende im eingespielten Takt – planbar, kalkulierbar, ohne einen einzigen Produktionsstopp.
- Lebensmittelindustrie-Erfahrung: Wir kennen die Hygiene- und Zutrittsanforderungen produzierender Lebensmittelbetriebe – vom Verhalten im Betrieb bis zu sauberem Arbeiten.
- Regional verankert: Von Rodgau aus sind wir im Rhein-Main-Gebiet schnell vor Ort – und bundesweit im Einsatz, wo unsere Kunden uns brauchen.
Fazit
Ein Quietschen, das alle nervte, Produktionsausfälle, die Geld kosteten – und am Ende genügte ein gezogener Bolzen, um die Ursache schwarz auf weiß zu haben: eingelaufene, jahrelang ungewartete Gehängebolzen. Mit der Serieninstandsetzung aller 80 EHB-Fahrzeuge über die Wochenenden läuft die Anlage jetzt wieder sicher, taktfest und leise. Die Lehre daraus: „Wartungsfrei“ sollte man bei Fördertechnik nie einfach glauben – prüfen ist günstiger als ausfallen. Wenn Ihre Elektrohängebahn auffällige Geräusche macht oder seit Jahren niemand in die Gehänge geschaut hat, sprechen Sie uns an.
Jetzt Rückruftermin für Ihr Projekt anfragen – Omega Mounting GmbH, Rodgau. Wir sind im Rhein-Main-Gebiet und bundesweit im Einsatz.
Bildergalerie zum Einsatz
Sie planen ein Projekt dieser Art?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Häufig gestellte Fragen
Meist laufen Bolzen-Lager-Verbindungen in den Gehängen trocken: Die Schmierung ist aufgebraucht, Metall arbeitet auf Metall. Das Quietschen ist das hörbare Symptom – darunter entstehen Rillen, Risse und Materialabtrag, die bis zu Produktionsausfällen und im Extremfall zum Abscheren des Bolzens führen können.
In den meisten Fällen nicht – das ist ein weit verbreiteter Irrtum. Bewegte Bolzen-Lager-Verbindungen brauchen Kontrolle und Schmierung. Bei diesem Projekt hatte die Anlage an diesen Bauteilen viele Jahre keine Wartung gesehen; die Bolzen waren komplett eingelaufen.
Sicher nur durch Ziehen eines Bolzens: Gehänge entlasten, Bolzen ausbauen und Bolzen wie Lagersitz begutachten. Tiefe Rillen, Risse und Materialabtrag sind eindeutige Befunde – von außen sieht man diesen Verschleiß nicht zuverlässig.
Das Gehänge wird aufgebockt und leicht angehoben, damit der Bolzen entlastet ist. Dann: Bolzen ziehen, Lagersitz kontrollieren, Lager austauschen, neuen Bolzen einsetzen. Im Serientakt schaffen 2–3 Monteure 10 bis 15 Fahrzeuge pro Wochenende.
Ja – bei diesem Projekt liefen alle Arbeiten an den Wochenenden in der produktionsfreien Zeit. Montags lief die Produktion jeweils normal weiter, bis nach mehreren Wochenenden alle 80 Fahrzeuge saniert waren.
Weil sie fast immer ein Frühwarnsignal für Verschleiß sind – und nebenbei eine echte Belastung für die Mitarbeiter. Wer beim ersten Quietschen prüft, tauscht ein Lager; wer wartet, riskiert Produktionsausfälle und Sicherheitsprobleme.
Weil die kleinen Schwenkbewegungen des Gehänges unter voller Last keinen tragenden Schmierfilm aufbauen können – die Verbindung läuft in Mischreibung, Metall berührt Lagerwerkstoff. Ohne regelmäßiges Nachschmieren wirkt der entstehende Abrieb wie Schleifpaste, der Bolzen bekommt Rillen, das Spiel wächst – und jede Rille ist eine Kerbe, an der die Materialermüdung ansetzt.
