Hallenkran und Kranbahn: Wie 16 Tonnen sicher an zwei Trägern hängen
Von Tobias Schott · Lesezeit ca. 8 Minuten · Stand: Oktober 2026
Ein Hallenkran trägt die Last nie allein: Haken, Katze, Brücke, Kranbahn und Stützen bilden eine Kette – und die Kranbahn ist das Glied, das am häufigsten unterschätzt wird.
Der Hallenkran begegnet Ihnen in fast jeder Produktions- oder Logistikhalle: als Brückenkran unter der Decke, als Schwenkkran am Arbeitsplatz oder als Hängekran über der Montagelinie. Er hebt Bauteile und Maschinen, die kein Stapler mehr bewegen kann, und steht bei Neubau, Umbau und Kranaustausch immer wieder auf dem Tisch von Planern und Instandhaltern.
Wer die Technik dahinter versteht, liest Ausschreibungen und Angebote mit anderen Augen. Dieser Artikel erklärt den Aufbau, die Bauarten, die Kennwerte und den Grund, warum die Kranbahn vermessen sein muss, bevor der erste Haken hebt.
Was ist ein Hallenkran?
Ein Hallenkran ist ein ortsfestes Hebezeug, das auf einer Kranbahn oder einer eigenen Säule steht, Lasten mit einem Hubwerk hebt und sie auf einer Brücke oder einem Ausleger über den Arbeitsbereich verfährt. Im Englischen heißt der Brückenkran „overhead crane“ oder „bridge crane“, der Schwenkkran „jib crane“.
Hallenkran ist ein Sammelbegriff. Die häufigste Form ist der Brückenkran, auch Laufkran genannt: eine Brücke aus einem oder zwei Trägern, die auf zwei Kranbahnen unter der Hallendecke fährt. Dazu kommen Hängekrane, die unter der Bahn laufen, und Schwenkkrane, die mit einem Ausleger einen Kreis oder Halbkreis abdecken. Anders als der Autokran bleibt der Hallenkran an seinem Ort und holt sich die Last mit Brücke und Katze.
Steckbrief
- Bauart: Brückenkran (Einträger oder Zweiträger), Hängekran, Portalkran, Säulen- oder Wandschwenkkran.
- Tragfähigkeit: Typisch von wenigen hundert Kilogramm bei Schwenkkranen bis in den dreistelligen Tonnenbereich bei Zweiträger-Brückenkranen; der Wert steht am Kran und im Prüfbuch.
- Spannweite: Abstand der beiden Kranbahnen, typisch einige Meter bis einige zehn Meter; sie folgt der Hallenbreite.
- Antrieb: Elektrische Fahr- und Hubwerke; Stromzuführung über Schleifleitung oder Kabelschlepp; kleine Schwenkkrane auch mit Handkettenzug.
- Steuerung: Flursteuerung am Hängetaster, Funkfernsteuerung oder Kabine am Kran.
- Voraussetzungen: Tragfähige Kranbahn oder Fundament, vermessene Bahn in Spur, Flucht und Höhe, freier Fahrweg, Prüfung vor der ersten Inbetriebnahme.
- Bedienerqualifikation: Unterwiesene und beauftragte Kranführer; die Prüfung übernimmt ein Sachkundiger oder Sachverständiger.

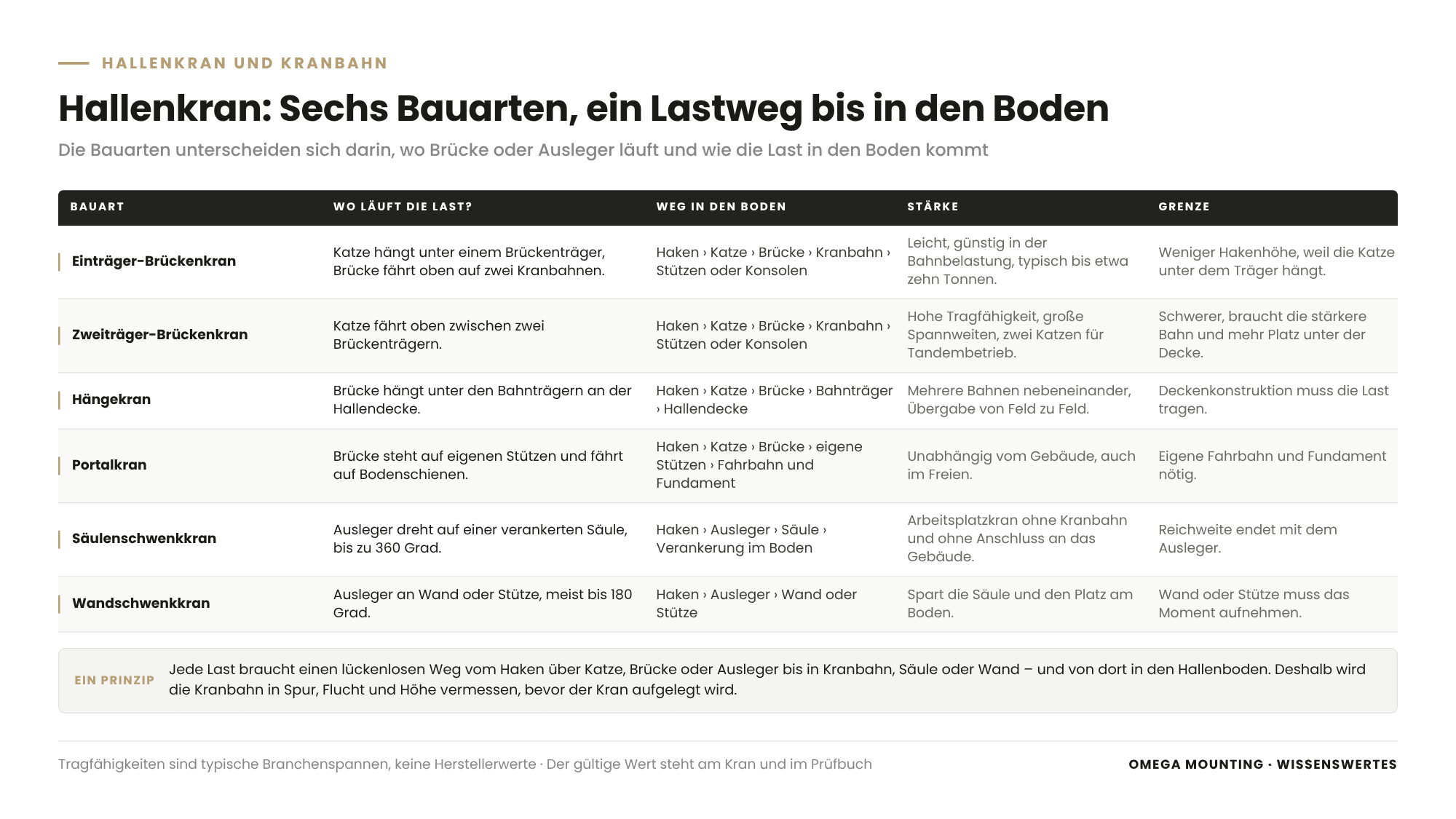

Welche Bauarten gibt es – und worin unterscheiden sie sich?
Die Bauarten des Hallenkrans unterscheiden sich darin, wo die Brücke oder der Ausleger läuft und wie die Last in den Boden kommt. Beim Brückenkran fährt die Brücke oben auf den Kranbahnschienen, beim Hängekran hängt sie unter den Bahnträgern. Der Schwenkkran braucht keine Bahn, sondern eine verankerte Säule oder eine tragfähige Wand.
| Bauart | Wo läuft die Last? | Stärke | Grenze |
|---|---|---|---|
| Einträger-Brückenkran | Katze unter einem Brückenträger auf zwei Kranbahnen. | Leicht, günstig in der Bahnbelastung, typisch bis etwa zehn Tonnen. | Weniger Hakenhöhe, Katze hängt unter dem Träger. |
| Zweiträger-Brückenkran | Katze fährt oben zwischen zwei Brückenträgern. | Hohe Tragfähigkeit, große Spannweiten, zwei Katzen für Tandembetrieb möglich. | Schwerer, braucht die stärkere Bahn und mehr Platz unter der Decke. |
| Hängekran | Brücke hängt unter den Bahnträgern an der Hallendecke. | Mehrere Bahnen nebeneinander, Übergabe von Feld zu Feld möglich. | Deckenkonstruktion muss die Last tragen. |
| Portalkran | Brücke steht auf eigenen Stützen und fährt auf Bodenschienen. | Unabhängig vom Gebäude, auch im Freien. | Eigene Fahrbahn und Fundament nötig – mehr dazu im Artikel zum Portalkran. |
| Säulenschwenkkran | Ausleger dreht auf einer verankerten Säule, bis zu 360 Grad. | Arbeitsplatzkran ohne Kranbahn und ohne Anschluss an das Gebäude. | Reichweite endet mit dem Ausleger. |
| Wandschwenkkran | Ausleger an Wand oder Stütze, meist bis 180 Grad. | Spart die Säule und den Platz am Boden. | Wand oder Stütze muss das Moment aufnehmen. |
Die Wahl zwischen Einträger und Zweiträger entscheidet sich an Tragfähigkeit, Spannweite und Hakenhöhe. Der Zweiträger liefert die größere Hakenhöhe, weil die Katze oben fährt, und nimmt zwei Hubwerke auf.
Wie trägt die Kranbahn den Kran?

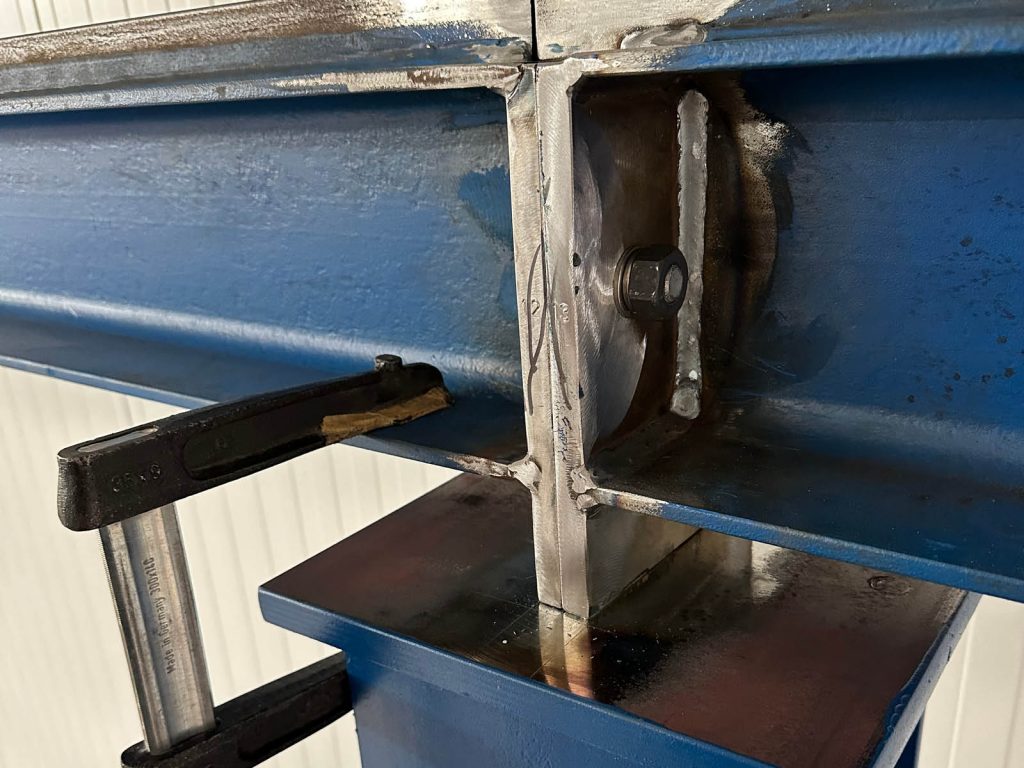

Die Kranbahn trägt den Kran über zwei parallele Kranbahnträger, auf denen die Laufräder der Kopfträger fahren; sie leitet Eigengewicht, Last und Fahrkräfte in Stützen oder Konsolen und von dort in Fundament oder Hallenstahlbau. Zur Bahn gehören der Träger, die aufgeschweißte oder geklemmte Schiene, die Endanschläge mit Puffern und die Stromzuführung, meist eine Schleifleitung entlang der Bahn.
Damit der Kran ruhig fährt, muss die Bahn in drei Richtungen stimmen:
- Spurweite: Der Abstand der beiden Schienen muss über die ganze Länge gleich sein, sonst zwängen die Laufräder.
- Flucht: Jede Schiene muss in einer Geraden liegen; ein Knick wirkt wie eine Weiche.
- Höhenlage: Beide Schienen müssen auf gleicher Höhe liegen, sonst läuft die Brücke schief und ein Rad trägt mehr als das andere.
Diese Werte prüfen wir mit Laservermessung – ein Rotationslaser nivelliert die Höhen, die Flucht wird über die Länge der Bahn gemessen. Die zulässigen Toleranzen sind gering, obwohl eine Kranbahn viele Meter lang ist. Eine Bahn außerhalb der Toleranz zeigt sich später an abgefahrenen Spurkränzen, lauten Fahrgeräuschen und Rissen an den Anschlüssen.
Bei der Montage beginnt deshalb alles an den Stützen: mit Ankern und Einstellschrauben fixieren, Höhen mit dem Laser angleichen, Fußplatte mit Vergussmörtel untergießen. Erst dann kommt die Bahn auf die Stützen, wird in Spur und Flucht gebracht, verschweißt oder verschraubt und vermessen. Der Kran wird aufgelegt, wenn das Messprotokoll stimmt.
Tragfähigkeit, Spannweite, Hakenhöhe: Was die Kennwerte bedeuten
Die Tragfähigkeit ist die höchste Last am Haken, die Spannweite der Abstand der beiden Kranbahnen und die Hakenhöhe der Abstand vom Boden bis zum Haken in oberster Stellung. Die drei Werte hängen zusammen: Je größer die Spannweite, desto schwerer die Brücke bei gleicher Tragfähigkeit – und desto mehr Bauhöhe geht unter der Decke verloren.
Das Hubwerk sitzt in der Laufkatze. Sie fährt quer auf der Brücke, die Brücke fährt längs auf der Bahn; so erreicht der Haken jeden Punkt der Hallenfläche. Beim Zweiträger-Laufkran können zwei Katzen auf einer Brücke fahren. Ein Kran mit 16 Tonnen Gesamttragfähigkeit trägt dann zwei Katzen mit je 10 Tonnen, die im Tandembetrieb eine lange Last gemeinsam und waagerecht heben.
Zur Auslegung gehört die Einstufung nach Betriebsart: Krane werden nach Laufzeit und Lastkollektiv in Gruppen eingeteilt. Ein Kran, der täglich volle Lasten hebt, wird anders ausgelegt als einer, der selten und leicht arbeitet. Diese Einstufung bestimmt die Lebensdauer der Triebwerke und damit die Restnutzungsdauer. Die Entscheidung zwischen Wartung, Generalüberholung und neuem Kran steht im Ratgeber zur Krananlage.
Welche Prüfungen sind für den Hallenkran Pflicht?
Ein Hallenkran muss vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und wiederkehrend geprüft werden; Grundlage ist die DGUV Vorschrift 52 „Krane“. Die wiederkehrende Prüfung durch einen Sachkundigen findet im Regelfall jährlich statt; für bestimmte Krane und vor der ersten Inbetriebnahme verlangt die Kranvorschrift einen Sachverständigen. Das ist keine Rechtsberatung – maßgeblich bleibt die Vorschrift selbst.
Die Prüfung endet im Kranprüfbuch: Befunde, Fristen, Mängelbeseitigung – das Buch begleitet den Kran über seine gesamte Nutzungsdauer. Die Kranbahn ist Teil der Krananlage und gehört nach Montage, Verlängerung oder Kürzung mit in die Prüfung.
| Prüfanlass | Wer prüft? | Was wird geprüft? |
|---|---|---|
| Vor der ersten Inbetriebnahme | Sachkundiger, bei bestimmten Kranen Sachverständiger. | Vollständigkeit, Funktion, Lastprobe, Bahn und Endschalter. |
| Wiederkehrend | Sachkundiger, im Regelfall jährlich. | Verschleiß an Seil, Kette, Bremsen, Laufrädern und Bahn. |
| Nach wesentlicher Änderung | Sachkundiger oder Sachverständiger je nach Umfang. | Umbau, Kranbahn-Änderung, neue Katze, höhere Tragfähigkeit. |
Worauf wir achten
Bei Hallenkran und Kranbahn entscheidet sich die Qualität an Stellen, die später niemand mehr sieht. Darauf achten wir:
- Vermessung vor dem Auflegen: Wir legen keinen Kran auf eine Bahn, die nicht in Spur, Flucht und Höhe gemessen ist – auch wenn der Terminplan drängt.
- Diagonalmaß der Brücke: In einer fertigen Halle entscheidet das Diagonalmaß, nicht die Spannweite, ob sich die Brücke in ihre Lage drehen lässt. Das prüfen wir vor der Lieferung.
- Verguss und Anker: Klebeanker und Vergussmörtel brauchen das richtige Mischungsverhältnis, dichte Schalung und die volle Aushärtezeit. Wer abkürzt, baut auf einen Fuß, der sich setzt.
- Lotrechte Säule beim Schwenkkran: Wir richten die Säule mit zwei Wasserwaagen im 90-Grad-Versatz aus und holen den letzten Millimeter mit Unterlegblechen. Eine schiefe Säule lässt den Ausleger von allein wandern.
- Endanschläge und Puffer: Wird eine Bahn gekürzt oder verlängert, setzen wir neue Endanschläge und Auflageklötze – der Kran darf die Bahn nie verlassen können.
- Saubere Übergabe: Mechanik durch uns, Elektrik bis zum Hauptschalter, Übergabe an den Betriebselektriker, Prüfung vor der ersten Inbetriebnahme. Keine Abnahme ohne Prüfbuch.
Wo wir das einsetzen
Hallenkran und Kranbahn gehören zu unseren Kernthemen im Rhein-Main-Gebiet und darüber hinaus. Bei der Montage einer Kranbahn für einen Hallenkran haben wir die Bahn gekürzt, neue Endanschläge angeschweißt, die Stützen mit Rotationslaser nivelliert und die Bahn mit zwei Gabelstaplern aufgelegt. Beim Zweiträger-Laufkran mit 16 Tonnen haben zwei Monteure die Brücke mit zwei 10-Tonnen-Katzen an einem Einsatztag in einen Hallenneubau eingehoben. Kranbahnen, Konsolen und Verstärkungen fertigt unsere Schlosserei in Rodgau – mehr dazu unter Industriemontage für Kranbau.
