Krananlage Wartung & Austausch: Kranprüfung, Lebensdauer, neuer Kran
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Eine Krananlage lebt länger als die meisten Maschinen in der Halle – aber nur, wenn jährliche Kranprüfung, Wartung nach Beanspruchung und der rechtzeitige Austausch als ein durchgehender Lebenszyklus geplant werden.
Der Hallenkran gehört zu den Arbeitsmitteln, über die im Betrieb am wenigsten nachgedacht wird – bis er stillsteht. Dann steht alles, was er bewegt. Für Instandhaltungsleiter und Einkäufer ist die Krananlage deshalb ein Thema, das man besser vorausschauend behandelt als im Störfall. Krananlage Wartung – hinter diesem Suchbegriff steckt meist eine doppelte Frage: Wie halte ich den Kran sicher und verfügbar, und wann ist der Punkt erreicht, an dem ich den Kran austauschen sollte, statt ihn noch einmal zu reparieren?
Die Antwort hat drei Teile. Erstens die Kranprüfung, die vorgeschrieben ist und die Sie als Betreiber organisieren. Zweitens die Wartung der Baugruppen, die tatsächlich verschleißen – Hubwerk, Fahrwerke, Bremsen, Seil oder Kette, Stromzuführung, Kranbahn. Drittens die Restnutzungsdauer: Jeder Kran ist für eine bestimmte Zahl von Lastspielen ausgelegt, und wenn sie aufgebraucht ist, steht Generalüberholung oder Austausch an.
Dieser Ratgeber führt durch alle drei Teile und zeigt am Ende, wie ein Kranaustausch abläuft – vom Kranbahn vermessen über den Einhub bis zur Abnahme mit Probelast. Mit Beispielen aus unseren Kranmontagen in Aschaffenburg, Babenhausen und anderswo im Rhein-Main-Gebiet – geschrieben aus der Sicht des Montage- und Instandhaltungspartners, nicht aus der Sicht eines Kranherstellers.
Das Wichtigste in Kürze
- Eine Krananlage besteht aus Kranbahn, Kranbrücke oder Portal, Laufkatze mit Hubwerk, Stromzuführung und Steuerung – jede dieser Baugruppen hat eigene Verschleißbilder und Prüfpunkte.
- Krane müssen vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und danach mindestens einmal im Jahr durch einen Sachkundigen geprüft werden; alle Ergebnisse gehören ins Prüfbuch.
- Die Wartung richtet sich nach Beanspruchung und Herstellervorgabe – ein Kran im Dreischichtbetrieb braucht andere Intervalle als ein Werkstattkran, der dreimal am Tag hebt.
- Jeder Kran und jedes Hubwerk hat eine theoretische Nutzungsdauer; ist sie verbraucht, muss generalüberholt oder getauscht werden – die Ermittlung der Restnutzungsdauer gehört zur jährlichen Kranprüfung.
- Ob reparieren, generalüberholen oder den Kran austauschen, entscheidet sich an Zustand, Restnutzungsdauer, Ersatzteillage, Tragfähigkeitsbedarf und dem Zustand der Kranbahn.
- Der Austausch beginnt damit, die Kranbahn zu vermessen, und endet mit Probelast, Abnahme, Prüfbucheintrag und Unterweisung der Kranführer.
- Brückenkran, Portalkran und Säulenschwenkkran lösen unterschiedliche Aufgaben – im Bestand entscheidet oft die Gebäudestruktur, welche Kranart überhaupt möglich ist.
Was ist eine Krananlage?
Eine Krananlage ist ein ortsfestes oder auf einer Bahn verfahrbares Hebezeug, das Lasten mit einem Hubwerk anhebt und mit Fahrwerken in einer oder mehreren Richtungen bewegt – im Wesentlichen bestehend aus Kranbahn, Kranbrücke oder Portal, Laufkatze mit Hubwerk, Stromzuführung und Steuerung.
Die häufigsten Bauarten in Industriehallen sind der Brückenkran (Laufkran), dessen Brücke auf einer Kranbahn an den Hallenstützen fährt, der Portalkran auf eigenen Stützen ohne Gebäudeanbindung und der Säulenschwenkkran, dessen Ausleger um eine eigene Säule dreht. Brückenkrane gibt es als Einträger- und Zweiträger-Laufkrane; der Zweiträger trägt die Laufkatze oben auf den Trägern und erreicht höhere Tragfähigkeiten und Hubhöhen.
Rechtlich ist ein Kran zugleich Maschine und Arbeitsmittel. Praktisch heißt das: Der Hersteller verantwortet die Konformität des ausgelieferten Krans, Sie als Betreiber verantworten Prüfung, Instandhaltung, Prüfbuch und die Beauftragung Ihrer Kranführer – ein Montage- und Instandhaltungspartner übernimmt Montage, Wartung, Instandsetzung und Prüfungsvorbereitung, nicht die Betreiberverantwortung.
Welche Kranprüfungen sind Pflicht – und was tun Sie damit?
Ein Kran muss vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und danach mindestens einmal im Jahr durch einen Sachkundigen geprüft werden – das verlangt die Unfallverhütungsvorschrift DGUV Vorschrift 52 „Krane“. Für Sie heißt das: Sie brauchen einen festen Prüftermin je Kran, ein geführtes Prüfbuch und einen Weg, wie aus Befunden Aufträge werden.
| Prüfanlass | Wann | Wer prüft | Was Sie vorbereiten |
|---|---|---|---|
| Prüfung vor erster Inbetriebnahme | Nach der Montage, vor dem ersten Lastbetrieb | Sachverständiger oder Sachkundiger, je nach Kranart | Montage- und Vermessungsprotokoll, Konformitätserklärung, Probelasten |
| Prüfung nach wesentlicher Änderung | Nach Umbau, Tragfähigkeits-, Kranbahn- oder Steuerungsänderung | Sachverständiger oder Sachkundiger, je nach Kranart | Beschreibung der Änderung, statische Freigabe |
| Wiederkehrende Kranprüfung | Mindestens einmal im Jahr, bei hoher Beanspruchung öfter | Sachkundiger (zur Prüfung befähigte Person) | Prüfbuch, Betriebsstunden, Mängelliste der Vorprüfung, Zugang |
| Ermittlung der Restnutzungsdauer | Im Rahmen der wiederkehrenden Prüfung | Sachkundiger | Betriebsstundenzähler oder Nutzungsaufzeichnungen |
| Prüfung von Lastaufnahme- und Anschlagmitteln | Mindestens jährlich, dazu arbeitstägliche Sichtkontrolle | Befähigte Person | Bestandsliste, Kennzeichnung |
Sachkundiger oder befähigte Person?
Die Kranvorschrift spricht vom Sachkundigen, die Betriebssicherheitsverordnung von der zur Prüfung befähigten Person, deren Anforderungen die Technische Regel TRBS 1203 beschreibt – gemeint ist dieselbe Qualifikation: Fachausbildung, Berufserfahrung und aktuelle Kenntnisse über Kran und Regelwerk. Lassen Sie sich die Qualifikation Ihres Prüfers einmal zeigen. Für bestimmte Kranarten und vor der ersten Inbetriebnahme wird ein Sachverständiger verlangt – klären Sie vor einem Austausch, wer am Ende abnimmt, damit der Termin steht, wenn der Kran steht.
Das Prüfbuch
Jeder Kran hat ein Prüfbuch, in dem die Ergebnisse aller Prüfungen, festgestellte Mängel und deren Beseitigung sowie wesentliche Änderungen dokumentiert werden. Es ist das Gedächtnis der Anlage – und beim Austausch die wichtigste Quelle für die Bestandsaufnahme. Fehlt es oder ist es lückenhaft, beginnt der Austausch mit einer aufwendigeren Vermessung und Begutachtung. Wie Sie Prüffristen über alle Anlagen hinweg im Blick behalten, zeigt unser Ratgeber zu den Prüfpflichten für Anlagenbetreiber.
Was mit den Befunden passiert
Ein Befund aus der Kranprüfung ist erst erledigt, wenn er mit Frist, Verantwortlichem und Nachweis der Beseitigung im Prüfbuch steht. Der Prüfer stuft ein, ob ein Mangel den Weiterbetrieb ausschließt – etwa ein ablegereifes Seil oder eine ausgefallene Endabschaltung – oder bis zur nächsten Wartung beobachtet werden darf; die Umsetzung organisieren Sie. Den Weg vom Prüfprotokoll zur Wiederfreigabe beschreibt unser Ratgeber UVV-Mangel beheben.
Der Kranführer
Kranführer müssen volljährig, geeignet und im Führen des Krans unterwiesen sein und ihre Befähigung nachgewiesen haben; für viele Kranarten ist zusätzlich eine schriftliche Beauftragung vorgeschrieben. Nach einem Austausch werden die Kranführer auf den neuen Kran – Steuerung, Funkfernsteuerung, Sicherheitseinrichtungen – unterwiesen, bevor er in Betrieb geht; planen Sie das fest für den Übergabetag ein.
Was gehört zur Wartung einer Krananlage?
Die Wartung einer Krananlage umfasst die Baugruppen Hubwerk mit Seil oder Kette und Bremse, Katzfahrwerk und Kranfahrwerk mit Laufrädern und Antrieben, Kranbahn mit Schienen, Befestigungen und Endanschlägen, Stromzuführung über Stromschiene oder Schleppkabel, Steuerung mit Sicherheitseinrichtungen sowie Lastaufnahmemittel – jeweils nach Herstellervorgabe und tatsächlicher Beanspruchung.
Hubwerk, Seil, Kette, Bremse
Das Hubwerk ist das Herz des Krans. Geprüft werden Drahtseil oder Lastkette auf Ablegereife – also auf Drahtbrüche, Verschleiß, Korrosion und Verformung, die ein Weiterverwenden ausschließen –, Seiltrommel und Seilrollen, Unterflasche und Haken mit Hakensicherung, die Hubwerksbremse auf Belagstärke und Lüftweg, Getriebe und Ölstand sowie Überlastsicherung und Hubendschalter. Ein Hubwerk, das „noch geht“, kann trotzdem ablegereif sein – das sieht man nur bei der Prüfung.
Fahrwerke und Laufräder
Katz- und Kranfahrwerk verschleißen an Laufrädern, Spurkränzen, Antrieben und Bremsen. Einseitiger Spurkranzverschleiß ist ein typisches Signal für Schräglauf – und der hat seine Ursache fast immer in der Kranbahn, nicht im Fahrwerk. Wer nur Laufräder tauscht, ohne die Bahn zu vermessen, tauscht sie bald wieder.
Kranbahn und Stromzuführung
Die Kranbahn selbst wird auf Spurmittenmaß, Höhenlage, Seitenlage, Schienenverschleiß, Schienenstöße, Befestigungen und Endanschläge mit Puffern geprüft. Die Stromzuführung – meist eine Stromschiene (Schleifleitung) entlang der Kranbahn, bei der Stromabnehmer mit Schleifkohlen den Strom abgreifen – verschleißt an den Kohlen, Übergängen und Einspeisungen; Verschmutzung führt zu Störungen, die aussehen wie Steuerungsfehler.
Steuerung und Sicherheitseinrichtungen
Vor- und Endabschaltungen für alle Fahr- und Hubbewegungen, Not-Halt, Überlastsicherung, Warnleuchte oder Hupe, Funkfernsteuerung mit Hauptschalter – alles muss bei jeder Prüfung funktionieren. Die Vorabschaltung reduziert die Geschwindigkeit vor dem Bahnende, die Endabschaltung stoppt; beide schützen Kran und Kranbahn vor dem harten Anschlag. Überbrückte Sicherheitseinrichtungen führen bei der Kranprüfung regelmäßig zur Stilllegung – vermeidbar wie kaum ein anderer Mangel.
Wartungsintervalle nach Beanspruchung
Die Intervalle legen Hersteller und Gefährdungsbeurteilung fest, und sie hängen von der Beanspruchung ab: Ein Kran im Mehrschichtbetrieb mit häufigen Hüben nahe der Tragfähigkeit braucht kürzere Intervalle als ein Werkstattkran. Hubwerke werden dafür in Triebwerkgruppen eingestuft, die Laufzeit und Lastkollektiv abbilden – also wie oft, wie schwer und wie lange der Kran arbeitet. Wer sein Lastkollektiv kennt, kann die Wartung darauf abstimmen, statt pauschal nach Kalender zu arbeiten. Wer mehrere Krane im Haus hat – in Frankfurt, Offenbach oder Hanau keine Seltenheit –, legt Kranprüfung und Wartung so zusammen, dass die Halle nicht zweimal im Jahr stillsteht.

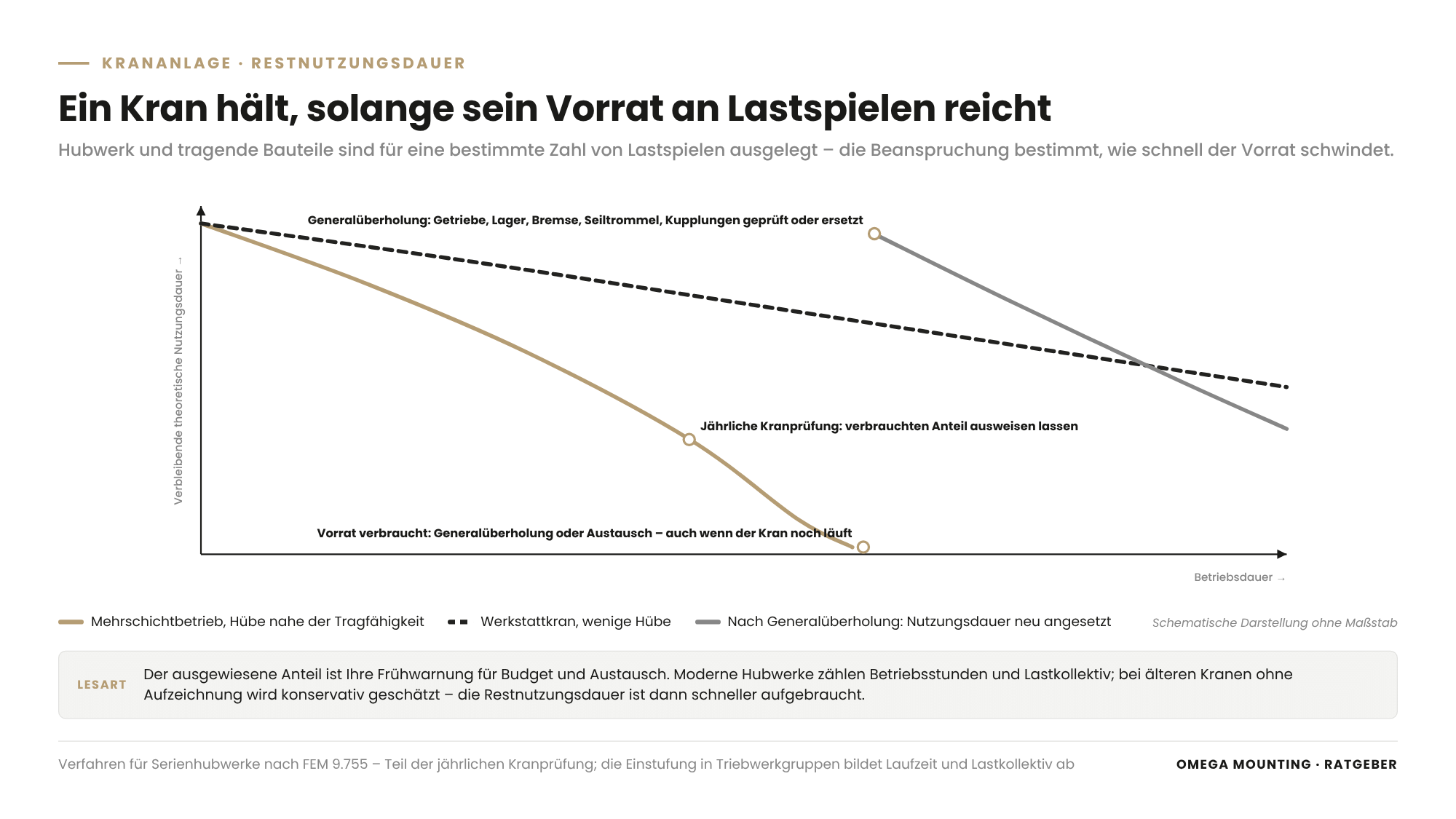

Wie lange hält ein Kran? Restnutzungsdauer und Generalüberholung
Ein Kran hält so lange, wie seine theoretische Nutzungsdauer reicht: Hubwerke und tragende Bauteile sind für eine bestimmte Zahl von Lastspielen in einer bestimmten Triebwerkgruppe ausgelegt, und wenn dieser Vorrat aufgebraucht ist, muss eine Generalüberholung durchgeführt oder das Bauteil ersetzt werden – unabhängig davon, ob der Kran noch „gut läuft“.
Das Verfahren dahinter ist für Serienhubwerke in der Richtlinie FEM 9.755 beschrieben und Teil der jährlichen Kranprüfung. Der Sachkundige ermittelt aus Betriebsstunden, Lastkollektiv und Triebwerkgruppe den verbrauchten Anteil der theoretischen Nutzungsdauer und trägt ihn ins Prüfbuch ein. Für Sie heißt das: Lassen Sie sich diesen Wert bei jeder Prüfung ausweisen – er ist Ihre Frühwarnung für Budget und Austausch. Moderne Hubwerke haben dafür Betriebsstundenzähler oder Lastkollektivspeicher; bei älteren Kranen wird konservativ geschätzt, was die Restnutzungsdauer schneller aufbraucht.
Bei der Generalüberholung wird das Hubwerk zerlegt, alle beanspruchten Teile – Getriebe, Lager, Bremse, Seiltrommel, Kupplungen – werden geprüft und bei Bedarf ersetzt, und die theoretische Nutzungsdauer wird neu angesetzt. Ob sich das lohnt, hängt von Alter, Ersatzteillage und Zustand der übrigen Baugruppen ab; häufig ist ein neues Hubwerk wirtschaftlicher als die Überholung – oder der Zeitpunkt für den Austausch der gesamten Anlage ist gekommen.

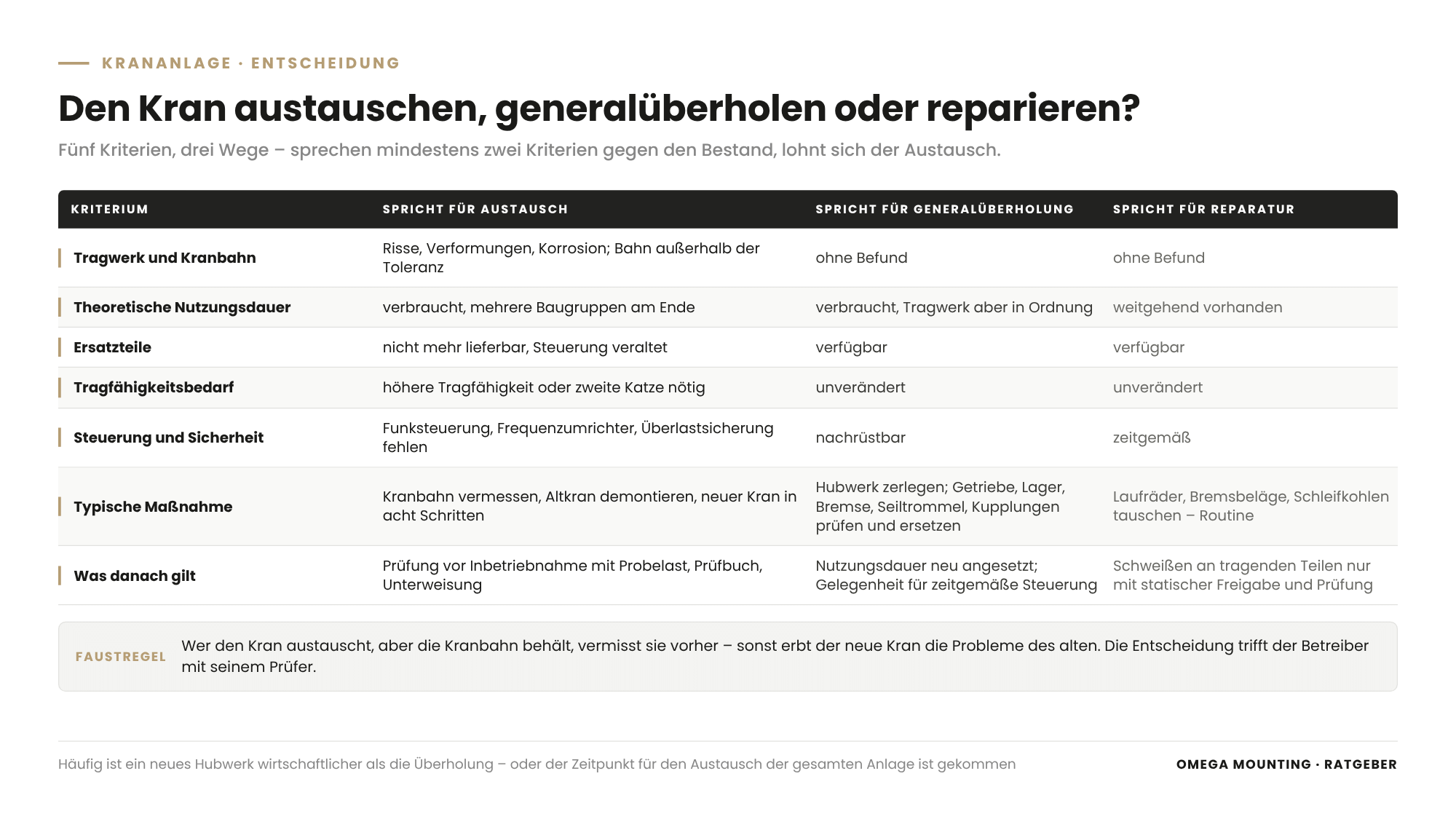

Wann lohnt es sich, den Kran auszutauschen statt zu reparieren?
Den Kran auszutauschen lohnt sich, wenn mindestens zwei der fünf Entscheidungskriterien gegen den Bestand sprechen: Zustand der tragenden Bauteile und der Kranbahn, verbleibende theoretische Nutzungsdauer, Verfügbarkeit von Ersatzteilen, aktueller und künftiger Tragfähigkeitsbedarf sowie Anforderungen an Steuerung und Sicherheitstechnik.
| Kriterium | Spricht für Reparatur | Spricht für Generalüberholung | Spricht für Austausch |
|---|---|---|---|
| Tragwerk und Kranbahn | ohne Befund | ohne Befund | Risse, Verformungen, Korrosion, Bahn außerhalb der Toleranz |
| Theoretische Nutzungsdauer | weitgehend vorhanden | verbraucht, Tragwerk aber in Ordnung | verbraucht, mehrere Baugruppen am Ende |
| Ersatzteile | verfügbar | verfügbar | nicht mehr lieferbar, Steuerung veraltet |
| Tragfähigkeitsbedarf | unverändert | unverändert | höhere Tragfähigkeit oder zweite Katze nötig |
| Steuerung und Sicherheit | zeitgemäß | nachrüstbar | Funksteuerung, Frequenzumrichter, Überlastsicherung fehlen |
Eine Reparatur – etwa der Tausch von Laufrädern, Bremsbelägen oder Schleifkohlen – ist Routine. Schweißarbeiten an tragenden Bauteilen sind es nicht: Sie erfordern eine statische Freigabe, qualifizierte Schweißer und gelten in der Regel als wesentliche Änderung mit Prüfpflicht vor der Wiederinbetriebnahme. Eine Generalüberholung ist die Gelegenheit, Steuerung und Sicherheitstechnik auf den heutigen Stand zu bringen. Und wer den Kran austauscht, aber die Kranbahn behält, muss sie vorher vermessen – sonst erbt der neue Kran die Probleme des alten. Die Entscheidung trifft am Ende der Betreiber mit seinem Prüfer; wir liefern Befundung, Vermessung und die Einschätzung, welcher Weg am wenigsten Stillstand bedeutet.
Wie wird eine Krananlage ausgetauscht? Die acht Schritte
Eine Krananlage wird in acht Schritten ausgetauscht: Bestandsaufnahme mit Vermessung der Kranbahn, Planung von Einbringweg und Hebetechnik, Demontage des Altkrans, Anpassung oder Erneuerung der Kranbahn, Vormontage des neuen Krans am Boden, Einhub und Aufsetzen auf die Bahn, Montage von Stromschiene, Sicherheitseinrichtungen und Steuerung sowie Prüfung mit Probelast, Abnahme, Prüfbucheintrag und Unterweisung.
Schritt 1: Kranbahn vermessen
Alles beginnt mit der Kranbahn. Vermessen werden Spurmittenmaß, Höhenlage beider Schienen zueinander, Seitenlage und Geradheit, Stoßversätze und der Zustand von Schienen, Befestigungen und Endanschlägen – mit Laser oder Tachymeter über die gesamte Fahrlänge. Welche Abweichungen eine Kranbahn haben darf, legt die Norm ISO 12488-1 fest; für Sie zählt das Ergebnis: Eine Bahn außerhalb der Toleranz lässt den neuen Kran schräg laufen und frisst Laufräder und Spurkränze. Deshalb wird sie vor dem Einhub gerichtet oder erneuert, nicht danach.
Bei einem Hallenkran-Projekt haben wir gemeinsam mit der Instandhaltung des Betriebs die Kranbahn gekürzt, neue Endanschläge und Auflageklötze angeschweißt, die Stützen mit Dübeln und Einstellschrauben positioniert, alle Fußpunkte mit einem Rundumlaser auf gleiche Höhe gebracht, die Fußplatten untergossen und die Bahn mit zwei Gabelstaplern angehoben und spurgenau ausgerichtet. Nachzulesen unter Montage einer Kranbahn für einen Hallenkran.
Schritt 2: Einbringweg und Hebetechnik planen
Der neue Kran muss in die Halle und auf die Bahn. Im Neubau geht das über noch offene Wandfelder oder das offene Dach mit dem Autokran; im Bestand sind es Tore, Montageöffnungen oder der Weg durch die Halle mit Stapler oder Mobilportal. Entscheidend ist das Diagonalmaß: Die Diagonale der Kranbrücke ist größer als ihre Spannweite, und beim Eindrehen auf die Bahn muss diese Diagonale durch die Halle passen. Dazu kommen der Deckenabstand für das Anschlagen, Kranstellfläche, Bodenlasten und Sperrbereiche. Wie ein Einbringtag von der Vorbereitung bis zur Freigabe getaktet wird, beschreibt unser Ratgeber zum Ablauf einer Maschineneinbringung – beim Kran gilt dieselbe Logik, nur bleibt die Last am Ende oben.
Schritt 3: Altkran demontieren
Der Altkran wird freigeschaltet und gegen Wiedereinschalten gesichert, die Stromschiene stromlos gemacht, Hubwerk und Katze gesichert, die Brücke angeschlagen, von der Bahn gehoben und am Boden zerlegt oder im Ganzen ausgebracht. Puffer und Endanschläge werden auf Wiederverwendbarkeit geprüft; Baugruppen mit Restnutzungsdauer können als Ersatzteilspender dienen.
Schritt 4: Kranbahn anpassen
Je nach Befund aus Schritt 1 wird die Bahn gerichtet, gekürzt oder verlängert, Schienen und Befestigungen werden erneuert, Endanschläge und Puffer an die neue Brücke angepasst. Bei neuen Portalkranbahnen gilt die Reihenfolge aus unserer Montage in Babenhausen: Stützen stellen, Bahnträger aufsetzen, in Höhe und Diagonalmaß laservermessen, Fußplatten mit hochfestem Vergussmörtel untergießen, aushärten lassen, nachziehen. Erst dann kommt der Kran.
Schritt 5: Vormontage am Boden
So viel wie möglich wird am Boden montiert: Hubwerk, Fahrwerke, Kabelrinne, Anbauteile, Verkabelung vorbereiten. Jede Stunde am Boden spart mehrere in der Höhe – und ist sicherer. Bei einem Zweiträger-Laufkran mit 16 Tonnen Tragfähigkeit und zwei Laufkatzen zu je 10 Tonnen in einem Hallenneubau im Raum Aschaffenburg haben zwei Monteure genau so gearbeitet: Vormontage am Boden, Einhub mit einem Autokran mit Spitze, Eindrehen über die offenen Wandfelder auf die Bahn – an einem Einsatztag.
Schritt 6: Einhub
Der Einhub folgt einem Hubplan – der schriftlichen Planung des Hubs mit Lastannahmen, Anschlaggeometrie, Kranstellung und Ausladung. Angeschlagen wird an den vom Hersteller vorgesehenen Punkten mit geprüften Anschlagmitteln; welche Rundschlinge, Kette oder Traverse zu welcher Last passt, erklärt unser Ratgeber zu Anschlagmitteln für schwere Lasten. Sperrbereiche werden eingerichtet, eine Person gibt die Kommandos und verantwortet den Hub – wer das ist, steht in unserem Ratgeber zur verantwortlichen Person für Hebearbeiten. Die Brücke wird über die Bahn gehoben, eingedreht, abgesenkt und auf die Laufräder gesetzt; dann folgen Kontrolle des Sitzes und Sicherung gegen Verfahren.
Schritt 7: Stromschiene, Sicherheitseinrichtungen, Steuerung
Entlang der Kranbahn wird die Stromschiene über die gesamte Fahrlänge montiert, der Stromabnehmer am Kran eingerichtet, Vor- und Endabschaltungen für Kran- und Katzfahrt werden gesetzt, die Funkfernsteuerung mit Hauptschalter und Warnleuchte installiert und die Leitungsführung über Kabelrinne oder Schleppkabel hergestellt. Die Schnittstelle zum Betrieb liegt am Hauptstromschalter: Ab dort übernimmt der Betriebselektriker des Betreibers die Einspeisung – legen Sie das vorher schriftlich fest.
Schritt 8: Prüfung, Probelast, Abnahme
Vor dem ersten Lastbetrieb folgt die Prüfung vor Inbetriebnahme – mit Funktionsprüfung aller Bewegungen und Sicherheitseinrichtungen und mit Probelasten oberhalb der Nenntragfähigkeit, wie sie Hersteller und Prüfer festlegen. Danach: Prüfbucheintrag, Übergabe der Dokumentation mit Konformitätserklärung und Betriebsanleitung, Unterweisung der Kranführer, Freigabe. Wer einen Kran aus Komponenten verschiedener Lieferanten zusammenstellt, kann nach der Maschinenrichtlinie zum Hersteller der Gesamtmaschine werden – mit der Pflicht zur eigenen Konformitätsbewertung; das ist keine Rechtsberatung, aber ein Grund, den Weg vorher mit Prüfer und Lieferant zu klären.
Welche Kranart passt zu welcher Aufgabe?
Brückenkran, Portalkran und Säulenschwenkkran lösen unterschiedliche Aufgaben: Der Brückenkran nutzt die gesamte Hallenfläche und braucht eine tragfähige Kranbahn am Gebäude, der Portalkran steht auf eigenen Stützen und ist unabhängig von der Hallenstatik, der Säulenschwenkkran bedient einen Arbeitsplatz im Kreis um seine Säule.
Brückenkran
Einträger- oder Zweiträger-Laufkrane auf einer Kranbahn an den Hallenstützen – die Standardlösung für Produktions- und Montagehallen. Der Zweiträger erlaubt höhere Tragfähigkeiten, größere Hubhöhen und mehrere Katzen; mit zwei Katzen im Tandembetrieb lassen sich lange, sperrige Lasten an zwei Haken gleichzeitig heben. Voraussetzung ist eine Kranbahn, die für die Radlasten des Krans ausgelegt ist – im Bestand die häufigste Hürde, wenn ein stärkerer Kran gewünscht wird. Wer einen Brückenkran austauschen will, prüft deshalb zuerst Kranbahn und Hallenstatik.
Portalkran
Ein Portalkran steht auf eigenen Stützenreihen mit aufgesetzten Bahnträgern und braucht keine Anbindung an das Gebäude. Das macht ihn zur Lösung, wenn die Hallenstatik keine Kranbahn hergibt, wenn ein Kran im Freien oder über einem Lagerplatz gebraucht wird oder wenn eine Produktionsinsel einen eigenen Kran bekommen soll. Für einen Stahlbaubetrieb in Babenhausen haben wir ein solches Portal mit einer Einträger-Kranbrücke und einem Elektrokettenzug für 2 Tonnen aufgebaut.
Säulenschwenkkran
Der Säulenschwenkkran steht auf einem eigenen Fuß, sein Ausleger dreht um die Säule – je nach Bauart bis 360 Grad, während der Wandschwenkkran an einer tragenden Wand oder Stütze befestigt ist und etwa 180 Grad bedient. Er braucht keine Kranbahn und keinen Gebäudeanschluss, belastet aber den Boden einseitig und wechselnd je nach Auslegerstellung; das Fundament oder die Verankerung muss dieses Kippmoment aufnehmen. Wer einen Säulenschwenkkran montieren lässt, klärt vorher die Bodenplatte – Dicke, Bewehrung, Fugen und Leitungen entscheiden, ob Verbundanker reichen oder ein eigenes Fundament nötig ist.

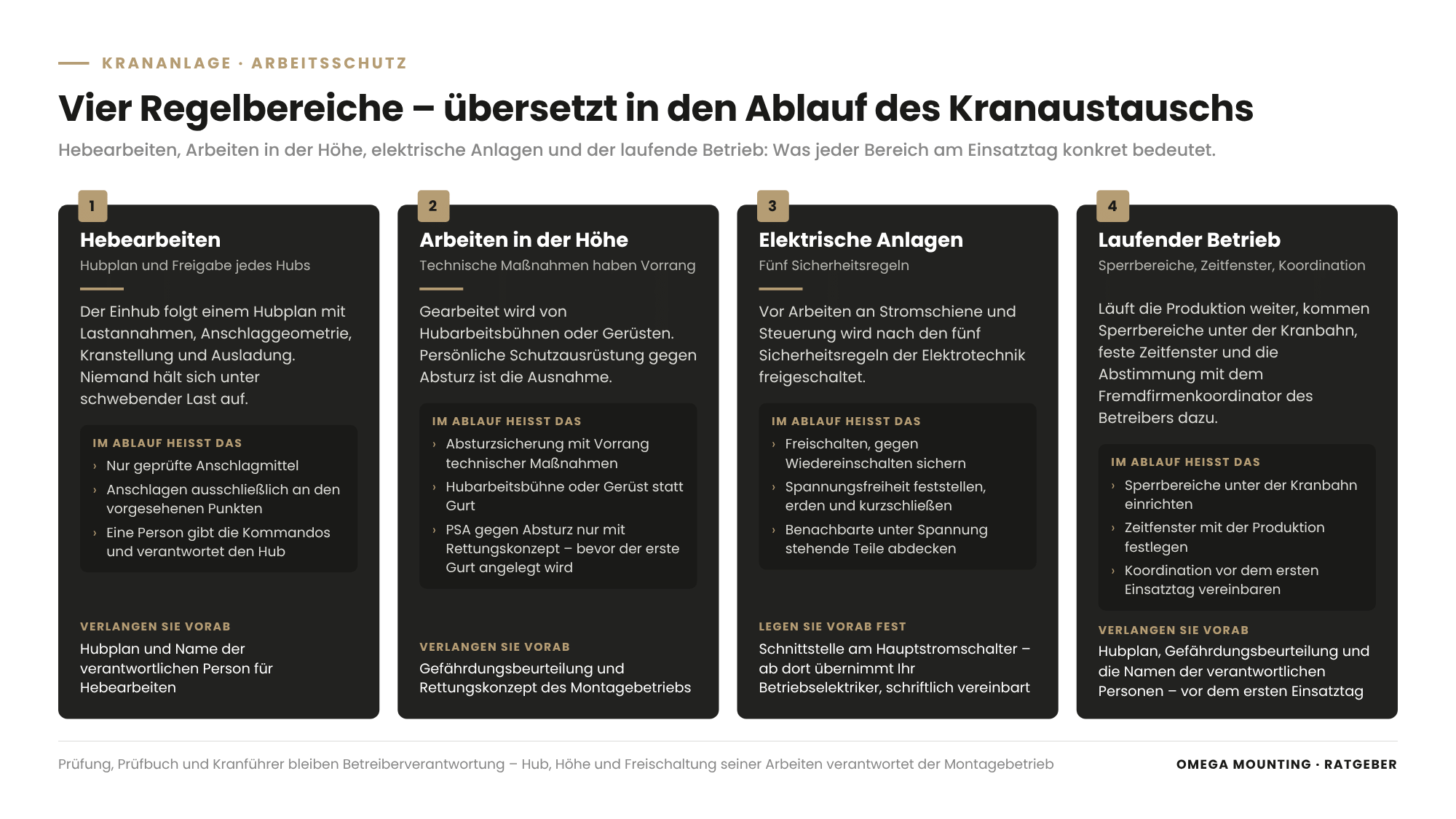

Welche Arbeitsschutzregeln gelten beim Kranaustausch – übersetzt in den Ablauf?
Beim Kranaustausch gelten die Regeln für Hebearbeiten, für Arbeiten in der Höhe und für Arbeiten an elektrischen Anlagen – im Ablauf heißt das: Hubplan und Freigabe jedes Hubs, Sperrbereiche und niemand unter schwebender Last, Absturzsicherung mit Vorrang technischer Maßnahmen, Freischalten nach den fünf Sicherheitsregeln und eine vorher festgelegte Koordination mit dem laufenden Betrieb.
Für Hebearbeiten bedeutet das: nur geprüfte Anschlagmittel, Anschlagen ausschließlich an den vorgesehenen Punkten, eine Person gibt die Kommandos. Arbeiten in der Höhe erfolgen von Hubarbeitsbühnen oder Gerüsten; persönliche Schutzausrüstung gegen Absturz ist die Ausnahme und verlangt ein Rettungskonzept, bevor der erste Gurt angelegt wird. Vor Arbeiten an Stromschiene und Steuerung gelten die fünf Sicherheitsregeln der Elektrotechnik: freischalten, gegen Wiedereinschalten sichern, Spannungsfreiheit feststellen, erden und kurzschließen, benachbarte unter Spannung stehende Teile abdecken.
Im laufenden Betrieb kommen Sperrbereiche unter der Kranbahn, Zeitfenster und die Abstimmung mit dem Fremdfirmenkoordinator des Betreibers dazu. Für Sie heißt das: Verlangen Sie vom Montagebetrieb Hubplan, Gefährdungsbeurteilung und die Namen der verantwortlichen Personen vor dem ersten Einsatztag.
So machen wir das in der Praxis
Vier Einsätze aus unserem Auftragstagebuch zeigen den Lebenszyklus einer Krananlage an verschiedenen Punkten – von der Kranbahn bis zum fertigen Kran.
Zweiträger-Laufkran mit 16 Tonnen in Aschaffenburg
In einem Hallenneubau im Raum Aschaffenburg haben zwei Monteure an einem Einsatztag einen Zweiträger-Laufkran mit 16 Tonnen Gesamttragfähigkeit und zwei Laufkatzen zu je 10 Tonnen im Tandembetrieb komplett montiert – vom Abladen bis zum Hauptstromschalter, ab dem der Betriebselektriker übernahm. Die Spitze am Autokran erlaubte kurzes Anschlagen bei geringem Deckenabstand, die offenen Wandfelder das Eindrehen der Brücke, deren Diagonale größer ist als die Spannweite. Den ganzen Einsatz lesen Sie unter Zweiträger-Laufkran montiert – 16 t unter die Hallendecke; für die Region finden Sie uns auch über Industriemontage in Aschaffenburg.
Portalkran in Babenhausen in zwei Tagen
Für einen Stahlbaubetrieb in Babenhausen – wenige Kilometer von Rodgau – haben zwei Monteure in zwei Einsatztagen einen Portalkran errichtet. Tag eins gehörte dem Stahlbau: Stützen stellen, Bahnträger aufsetzen, Höhe und Diagonalmaß laservermessen, Fußplatten vergießen, über Nacht aushärten lassen. Tag zwei der Brücke: Einträger-Kranbrücke mit Elektrokettenzug für 2 Tonnen am Boden vormontieren, mit dem Stapler auf die Portalbahn setzen, Stromschiene, Vor- und Endabschaltung und Kranelektrik montieren, Feinmontage von der Gelenkbühne. Nachzulesen unter Portalkran montieren in Babenhausen: Ein Kran, der auf eigenen Füßen steht.
Zwei Säulenschwenkkrane im kerntechnischen Bereich
In einem fertiggestellten kerntechnischen Bereich haben zwei Mechatroniker in zwei Einsätzen von je einer Woche zwei Säulenschwenkkrane montiert – einen im Testlabor, einen in der Werkstatt –, dazu Werkbänke und Stromverteilungen. Die Säulen wurden mit Verbundankern im Betonboden befestigt: Bohren mit Staubabsaugung, Bohrlöcher ausblasen und ausbürsten, Verbundmörtel-Kartuschen und Ankerstangen setzen, Aushärtezeit abwarten, mit zwei Wasserwaagen im 90-Grad-Versatz lotrecht ausrichten, Feinjustage mit Unterlegblechen. Der fertige Hallenboden war rundum abgedeckt, bevor das erste Werkzeug ausgepackt wurde; Voraussetzung für den Zutritt war eine personenbezogene atomrechtliche Zuverlässigkeitsüberprüfung mit Wochen Vorlauf. Details unter Werkstatteinrichtung im kerntechnischen Bereich: zwei Säulenschwenkkrane montiert.
Ein 16-Tonnen-Kran in über 30 Metern Höhe
Dass Kranmontage auch in großer Höhe funktioniert, zeigt ein Einsatz mit drei Monteuren und weiteren Gewerken, bei dem ein 16-Tonnen-Kran in über 30 Metern Höhe an einem Tag montiert wurde – für einen Kunden aus der Hygiene- und Gesundheitsbranche mit hohen Sicherheitsanforderungen. Kurz dokumentiert unter Montage eines 16t Kran in über 30m Höhe.
So läuft das bei uns im Rhein-Main-Gebiet
Aschaffenburg, Babenhausen, Hanau, Darmstadt, Offenbach, Dieburg – die Kranmontagen der letzten Jahre liegen alle in kurzer Fahrzeit von Rodgau. Das hilft doppelt: Die Bestandsaufnahme mit Kranbahnvermessung ist ein kurzer Termin, und Mängel aus der jährlichen Kranprüfung lassen sich beheben, bevor sie zur Sperrung führen. Ob Kranmontage in Frankfurt oder Hallenkran-Wartung in Offenbach – wir bringen Kranbahn, Stahlbau, Elektrik und Hebetechnik aus einer Hand mit. Einen Überblick gibt die Seite Kranmontage und Kranbau.
Steht bei Ihnen etwas Vergleichbares an – ein Kran, dessen Prüfbuch dicker wird, eine Kranbahn, die niemand mehr vermessen hat, oder ein Hallenneubau, der einen Kran bekommen soll? Dann sprechen Sie uns an: Eine Ortsbegehung mit Blick ins Prüfbuch und auf die Kranbahn klärt, welcher Weg passt.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Ein Kranaustausch ist mehr als der Kran. In die Anfrage gehören Bestandsaufnahme und Kranbahnvermessung, Demontage und Entsorgung des Altkrans, Kranbahnanpassung, Hebetechnik und Kranstellfläche, Stromschiene und Elektrik bis zum Hauptschalter, Prüfung mit Probelast, Dokumentation und Unterweisung. Wer diese Positionen von Anfang an abfragt, vergleicht Angebote, die dasselbe enthalten – und vermeidet Nachträge.
Für Planer: Die Kranbahn ist Teil des Tragwerks – legen Sie Radlasten, Spurmittenmaß, Hakenhöhe und Pufferkräfte gemeinsam mit dem Tragwerksplaner fest, bevor der Kran ausgelegt wird. Planen Sie im Neubau den Einbringweg für den Kran und für den übernächsten Austausch mit: ein Wandfeld, das sich öffnen lässt, oder ein Tor, durch das die Diagonale der Brücke passt.
Für Projektleiter und Bauleiter: Als Projektleiter takten Sie Kranbahn, Kran, Elektrik und Prüfung so, dass Aushärtezeiten, Vermessungsprotokoll und Prüfertermin im Bauzeitenplan stehen – der Kran kommt erst, wenn die Bahn freigegeben ist. Als Bauleiter weisen Sie vor Ort ein, richten Sperrbereiche und Kranstellfläche ein, koordinieren die Gewerke rund um den Einhub und geben die Schnittstelle am Hauptstromschalter frei. Verlangen Sie den Hubplan vor dem Einsatztag.
Für Instandhaltungsleiter: Führen Sie das Prüfbuch lückenlos und lassen Sie sich bei jeder Kranprüfung die Restnutzungsdauer ausweisen. Lassen Sie die Kranbahn vermessen, bevor Sie zum dritten Mal Laufräder tauschen. Und planen Sie Generalüberholung oder Austausch, solange der Kran noch läuft – nicht, wenn der Sachkundige ihn stilllegt.
Für Betriebs- und Werksleiter: Nutzen Sie den Austausch, um die nächsten zwanzig Jahre mitzudenken: Reicht die Tragfähigkeit, wenn die Produktion wächst? Braucht es eine zweite Katze oder einen Tandembetrieb? Ist die Kranbahn dafür ausgelegt? Legen Sie das Stillstandsfenster so, dass Demontage, Kranbahnanpassung und Aushärtezeiten hineinpassen.
Für Sicherheitsfachkräfte und HSE-Koordinatoren: Prüfen Sie Hubplan, Gefährdungsbeurteilung und Rettungskonzept des Montagebetriebs vor dem Einsatz, legen Sie Sperrbereiche unter der Kranbahn und die Freischaltregel für Stromschiene und Steuerung fest und klären Sie, wer die Kranführer nach der Übergabe unterweist und beauftragt.
Checkliste Kran-Austausch: Vorlage zum Anfordern
Unsere Checkliste Kran-Austausch führt die acht Schritte dieses Ratgebers als abhakbare Liste mit Verantwortlichen und Terminen – von der Bestandsaufnahme mit Prüfbuch und Kranbahnvermessung über Einbringweg, Hebetechnik, Demontage, Kranbahnanpassung, Vormontage und Einhub bis zu Elektrik, Prüfung mit Probelast, Dokumentation und Unterweisung. Sie hilft Instandhaltungsleitern bei der Vorbereitung, Einkäufern bei einer vollständigen Anfrage und Bauleitern bei der Taktung des Einsatztags. Fordern Sie die Checkliste über unser Kontaktformular an – Stichwort „Checkliste Kran-Austausch“.
Warum Omega Mounting?
Omega Mounting sitzt in Rodgau bei Frankfurt und montiert, wartet und tauscht Krananlagen im Rhein-Main-Gebiet und darüber hinaus – Brückenkrane, Portalkrane, Säulenschwenkkrane, Kranbahnen, Stromschienen und Elektrik bis zum Hauptstromschalter. Wir sind kein Kranhersteller, sondern der Montage- und Instandhaltungspartner, der den Kran Ihrer Wahl auf eine vermessene Bahn setzt, ihn über die Jahre wartet und die Prüfungen vorbereitet. Die eigene Werkstatt in Rodgau liefert Endanschläge, Auflageklötze, Konsolen und Passstücke; die 24-Stunden-Hotline ist erreichbar, wenn ein Kran unerwartet stillsteht. Die verlinkten Einsätze zeigen, wie wir arbeiten: Kranbahn zuerst, Vormontage am Boden, Prüfung vor Freigabe. Krane sind für uns Teil der Wartung und Instandhaltung von Industrieanlagen. Für Sie heißt das: ein Ansprechpartner für Kranbahn, Stahlbau, Montage, Elektrik, Wartung und Hebetechnik mit kurzen Wegen im Rhein-Main-Gebiet – sprechen Sie uns an, bevor der Prüfer den Termin setzt.
Fazit
Der Lebenszyklus einer Krananlage ist planbar: jährliche Kranprüfung mit ausgewiesener Restnutzungsdauer, Wartung der Krananlage nach Beanspruchung, Generalüberholung oder Hubwerkstausch, wenn die Nutzungsdauer verbraucht ist, und der Austausch, wenn Tragwerk, Kranbahn oder Tragfähigkeitsbedarf es verlangen. Wer das Prüfbuch führt, die Kranbahn vermessen lässt und den Austausch vorbereitet, solange der Kran noch läuft, entscheidet selbst über den Zeitpunkt – statt vom Prüfer dazu gezwungen zu werden. Und wer den Kran austauscht, beginnt bei der Bahn, nicht beim Katalog. Schicken Sie uns Prüfbuch-Auszug, Tragfähigkeit und Hallenmaße – wir melden uns mit einer ehrlichen Einschätzung, ob reparieren, überholen oder austauschen der bessere Weg ist.
Sie planen Wartung, Einbringung oder Montage im Rhein-Main-Gebiet?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Diese Ratgeber könnten Sie auch interessieren
Über den Autor
Tobias Schott
Geschäftsführer Omega Mounting GmbH, Rodgau · über 20 Jahre Praxis in Montage und Instandhaltung
Gelernter Mechatroniker und seit 2004 in Wartung, Instandhaltung und Industriemontage zu Hause – zuerst an der Seite seines Vaters, seit 2012 mit Omega Mounting: von der Elektrohängebahn in Frankfurt bis zur Krananlage im Hallenneubau. Plant und leitet als Lifting Appointed Person Hebearbeiten in Rechenzentren und auf Industriebaustellen im Rhein-Main-Gebiet, ist Ausbilder und Prüfer für Krane, Hubarbeitsbühnen und Teleskopmaschinen sowie Sicherheitsbeauftragter. Bei Einsätzen im Ausland kennt man ihn als „German Troubleshooter“ – der, den man ruft, wenn es auf der Baustelle klemmt. Was Qualität heißt, hat er nicht aus einem Handbuch, sondern von seinem Vater gelernt: Made in Germany als Anspruch an die eigene Arbeit, nicht als Etikett. Deshalb steht sie bei Omega Mounting an erster Stelle – vor Tempo und vor Preis. Die Ratgeber hier schreibt er aus dieser Praxis: Was auf unseren Baustellen funktioniert, steht drin – was nur in der Norm steht, nicht.
Häufig gestellte Fragen
Mindestens einmal im Jahr durch einen Sachkundigen – so verlangt es die Unfallverhütungsvorschrift für Krane; bei hoher Beanspruchung legt die Gefährdungsbeurteilung kürzere Fristen fest. Dazu kommen die Prüfung vor der ersten Inbetriebnahme und nach wesentlichen Änderungen. Alle Ergebnisse werden im Prüfbuch dokumentiert, und jeder Befund braucht eine Frist und einen Verantwortlichen für die Beseitigung.
Der Sachkundige – an anderer Stelle „zur Prüfung befähigte Person“ genannt – führt die wiederkehrenden Kranprüfungen durch und braucht Fachausbildung, Erfahrung und aktuelle Kenntnisse über Kran und Regelwerk. Der Sachverständige hat eine weitergehende Qualifikation und wird für bestimmte Kranarten und Prüfanlässe, insbesondere vor der ersten Inbetriebnahme, verlangt.
Nur, wenn Tragwerk, Kranbahn und Hallenstatik dafür ausgelegt sind oder entsprechend verstärkt werden – das prüft ein Tragwerksplaner. Eine Tragfähigkeitserhöhung gilt in der Regel als wesentliche Änderung mit Prüfpflicht vor der Wiederinbetriebnahme. Häufig ist es die sicherere und am Ende einfachere Lösung, den Kran auszutauschen und die Kranbahn passend auszulegen.
Weil ein neuer Kran auf einer Bahn außerhalb der Toleranz schräg läuft und Laufräder und Spurkränze vorzeitig verschleißen. Vermessen werden Spurmittenmaß, Höhen- und Seitenlage sowie Stoßversätze über die gesamte Fahrlänge. Abweichungen werden vor dem Einhub gerichtet – danach kostet jede Korrektur Stillstand, und der neue Kran erbt die Mängel des alten.
Das hängt von Krangröße, Kranbahnzustand und Einbringweg ab. Die Montage selbst kann kurz sein – einen Zweiträger-Laufkran mit 16 Tonnen haben zwei Monteure in einem Hallenneubau an einem Einsatztag montiert, einen Portalkran inklusive Stahlbau in zwei Tagen. Im Bestand kommen Demontage, Kranbahnanpassung und Aushärtezeiten hinzu; die Vorbereitung beginnt Wochen vorher.
Ja. Ob Stahlbau, Maschinenbau, Lebensmittelproduktion, Logistik oder kerntechnischer Bereich: Prüfpflichten, Baugruppen, Restnutzungsdauer und die acht Schritte des Austauschs sind dieselben. Unterschiedlich sind die Rahmenbedingungen – Hygiene, Sicherheitsbereiche mit Zuverlässigkeitsüberprüfung, laufende Produktion – und damit Zeitfenster, Bodenschutz und Zutrittsverfahren.
Die Regeln für Hebearbeiten, für Arbeiten in der Höhe und für Arbeiten an elektrischen Anlagen – im Ablauf heißt das: ein Hubplan mit Freigabe jedes Hubs, geprüfte Anschlagmittel, Sperrbereiche und niemand unter der Last, Arbeiten von Hubarbeitsbühnen oder Gerüsten mit Rettungskonzept für die Ausnahmen und die fünf Sicherheitsregeln vor Arbeiten an Stromschiene und Steuerung. Verlangen Sie diese Unterlagen vom Montagebetrieb vor dem ersten Einsatztag.
Ja, wenn Sperrbereiche, Zeitfenster und die Abstimmung mit dem Betreiber das zulassen – oft am Wochenende oder in Schichtpausen. Von Rodgau aus sind Frankfurt, Offenbach, Hanau, Darmstadt und Aschaffenburg kurze Wege, sodass Bestandsaufnahme, Wartung und Montage flexibel terminiert werden können. Welche Arbeiten im laufenden Betrieb möglich sind, klären wir bei der Ortsbegehung.
Über eine kurze Anfrage mit drei Angaben: Kranart und Tragfähigkeit, Alter und letzter Prüfbucheintrag mit Befunden sowie Hallensituation (Spannweite, Hakenhöhe, Einbringmöglichkeiten). Wir vereinbaren eine Ortsbegehung mit Blick auf Kranbahn, Hubwerk und Prüfbuch und schicken Ihnen eine schriftliche Einschätzung mit dem Weg, der für Ihren Betrieb am wenigsten Stillstand bedeutet. Ansprechpartner ist Tobias Schott – erreichbar über unser Kontaktformular.
