Die Verschubbahn: Wenn der Trafo nicht durch das Tor passt
Von Tobias Schott · Lesezeit ca. 8 Minuten · Stand: Oktober 2026
Eine Verschubbahn schiebt Lasten von vielen Tonnen waagerecht über Stahlschienen dorthin, wo kein Kranhaken mehr hinkommt – und entscheidet damit, ob ein Transformator überhaupt in sein fertiges Gebäude gelangt. Die Verschubbahn begegnet Ihnen meist erst, wenn der Kran am Ende ist. Das Gebäude ist geschlossen, die Dachöffnung längst dicht, der Transformator steht auf dem Tieflader vor der Tür. Der Kran bringt die Last bis vor die Öffnung – durch das Tor und bis in die Trafozelle muss sie am Boden weiter. Genau dafür wird eine Verschubbahn verlegt.
In Rechenzentren, Umspannanlagen und Maschinenhallen ist das ein Standardfall: Das Gebäude kommt früh, die schwerste Anlage spät. Hier erklären wir, was eine Verschubbahn ist, wie sie aufgebaut ist, wie ein Verschub abläuft und wann wir sie Rollen oder Kran vorziehen.
Was ist eine Verschubbahn?
Eine Verschubbahn ist eine am Boden verlegte Schienen- oder Gleitbahn aus Stahlelementen, auf der eine schwere Last mit Hydraulikzylindern oder einer Winde waagerecht an ihren Aufstellort geschoben wird. Im Englischen heißt das Verfahren Skidding, die Bahn Skid Track oder Skidding System. Die Last rollt dabei nicht, sie gleitet: Zwischen Last und Schiene sitzen Gleitschuhe mit reibungsarmer Gleitpaarung. Dadurch genügt eine Schubkraft, die nur einen Bruchteil des Lastgewichts beträgt.
Die Verschubbahn gehört zum Werkzeugkasten von Lift & Shift. Sie ist kein Dauergerät wie ein Hallenkran, sondern wird für einen Einsatz verlegt, gefahren und wieder abgebaut.
Steckbrief
- Bauart: Modulare Schienenbahn aus Stahlträgerelementen mit Gleitschuhen und hydraulischen Verschubzylindern; einfacher als Gleitbahn aus Gleitplatten mit Winde.
- Typische Tragkraft: Je nach System typisch von einigen zehn bis mehreren hundert Tonnen – als Spanne, keine Gerätedaten.
- Antrieb: Hydraulikaggregat mit Steuerung und Manometer; Verschubzylinder, die sich an der Schiene abstützen; bei leichten Lasten Seilwinde oder Kettenzug.
- Einsatzfeld: Transformatoren, Generatoren, Pressen, Werkzeugmaschinen – überall, wo die Last zu schwer für Rollen ist oder der Kran nicht bis zum Fundament reicht.
- Voraussetzungen: Tragfähiger Untergrund mit bekannter Deckenlast, nivellierte Bahn, Platz für Zylinder und Steuerung, definierte Auflagepunkte an der Last.
- Prüfung: Bahn, Zylinder und Aggregat sind Arbeitsmittel im Sinne der Betriebssicherheitsverordnung – vor jedem Einsatz Sichtprüfung der Elemente, der Hydraulikleitungen und der Zylinderverankerung; keine Rechtsberatung.
- Bedienerqualifikation: Eingewiesenes Hebeteam, Hydrauliksteuerung durch einen erfahrenen Monteur, Freigabe jedes Takts durch die verantwortliche Person für Hebearbeiten.
Wie ist eine Verschubbahn aufgebaut?
Eine Verschubbahn besteht aus Schienenelementen, Gleitschuhen, Verschubzylindern, einem Hydraulikaggregat und dem Unterbau:
- Schienenelemente. Stahlträger in Modullänge, stirnseitig gekuppelt, bilden die Bahn vom Abladepunkt bis zum Fundament. Oben liegt die Gleitfläche, seitlich die Verzahnung für die Zylinder.
- Gleitschuhe. Stahlrahmen, oft Schlitten oder Schubbock genannt, die unter der Last auf der Gleitfläche laufen. Ihr Gleitbelag aus Kunststoff hält die Reibung niedrig.
- Verschubzylinder. Hydraulikzylinder, die sich mit Klaue oder Bolzen in der Schiene verankern und den Schlitten um eine Hublänge vorschieben – je nach Bauart typisch einige Dezimeter bis rund ein Meter.
- Aggregat und Steuerung. Die Pumpe liefert den Druck, die Steuerung verteilt ihn auf die Zylinder beider Bahnstränge. Das Manometer zeigt, wie viel Kraft die Last gerade braucht.
- Unterbau. Kanthölzer, Stahlplatten und Lastverteilplatten gleichen Höhenunterschiede aus und verteilen die Auflagerkräfte in den Boden.
Zwei Bahnstränge laufen parallel unter der Last, im Abstand der Auflagepunkte. Fehlt an einer Stelle der Boden – etwa über einer Trafogrube –, überspannt die Bahn die Lücke als Träger.
Wie läuft ein Verschub ab?

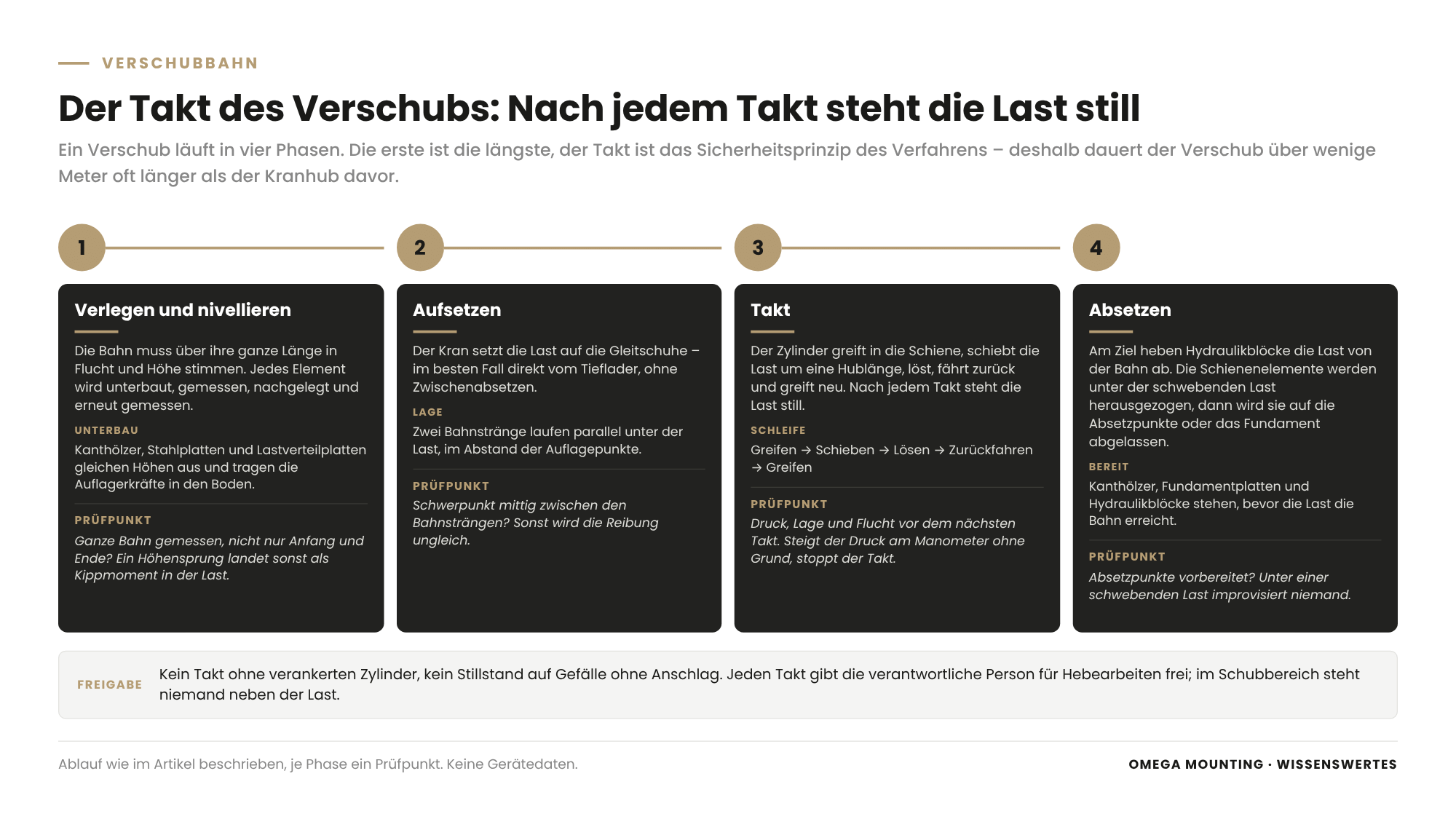

Ein Verschub läuft in vier Phasen: Bahn verlegen und nivellieren, Last aufsetzen, Takt für Takt schieben, auf das Fundament absetzen. Die erste Phase ist die längste.
- Verlegen und nivellieren. Die Bahn muss über ihre ganze Länge in Flucht und Höhe stimmen. Jedes Element wird unterbaut, gemessen, nachgelegt und erneut gemessen. Höhensprünge im Boden landen sonst als Kippmoment in der Last.
- Aufsetzen. Der Kran setzt die Last auf die Gleitschuhe – im besten Fall direkt vom Tieflader, ohne Zwischenabsetzen. Der Schwerpunkt muss mittig zwischen den Bahnsträngen liegen, sonst wird die Reibung ungleich.
- Takt. Der Zylinder greift in die Schiene, schiebt die Last um eine Hublänge, löst, fährt zurück und greift neu. Nach jedem Takt steht die Last still. Diese Pause ist gewollt: Druck, Lage und Flucht werden geprüft, bevor der nächste Takt folgt.
- Absetzen. Am Ziel heben Hydraulikblöcke – kompakte hydraulische Hubzylinder – die Last von der Bahn ab. Die Schienenelemente werden unter der schwebenden Last herausgezogen, dann wird die Last auf die vorbereiteten Absetzpunkte oder direkt auf das Fundament abgelassen.
Wegen dieser Pausen dauert ein Verschub über wenige Meter oft länger als der Kranhub davor. Das langsame Tempo ist kein Mangel, sondern das Sicherheitsprinzip des Verfahrens.
Wohin geht die Last – Deckenlast und Lastverteilung?
Die Last geht nicht flächig in den Boden, sondern punktuell über die Auflager der Bahn. Der Weg ist immer derselbe: Gleitschuh, Schiene, Unterbau, Boden. An jedem Auflager wirkt ein Teil des Lastgewichts als Einzellast.
Bei einer Bodenplatte auf Erdreich ist das selten ein Problem. Auf einer Geschossdecke sieht es anders aus: Decken werden als Flächenlast bemessen, eine Verschubbahn bringt aber Einzellasten. Lastverteilplatten und zusätzliche Stahlträger verteilen sie auf mehrere Deckenfelder oder tragen sie zu den Stützenachsen. Welche Decke welche Last trägt, gehört in die Einbringplanung – der Ratgeber zu Deckenlast, Öffnungen und Kranstellflächen erklärt, was der Planer vorhalten muss.
Ein Sonderfall sind Doppelböden in Datenhallen: Sie tragen Schränke, aber keine Verschubbahn. Dort wird der Doppelboden geöffnet oder die Last über Stahlplatten bis zur Rohdecke abgetragen. Wo die Bahn eine Grube überspannt, prüfen wir die Grubenkanten gesondert – dort konzentriert sich die Auflagerkraft auf wenige Punkte.
Verschubbahn, Schwerlastrollen oder Kran: Wann welches Verfahren?
Die Verschubbahn ist das Verfahren für die schwerste Last auf dem schwierigsten Weg – überall sonst gibt es schnellere Wege:
| Verfahren | Stärke | Grenze | Typischer Fall |
|---|---|---|---|
| Verschubbahn | Trägt sehr schwere Lasten, führt sie präzise, überbrückt Gruben und Kanten, braucht keine Hakenhöhe. | Aufbau- und Nivellierzeit, Platz für Bahn und Zylinder, Untergrund muss die Auflager tragen. | Transformator oder Generator in eine geschlossene Zelle. |
| Schwerlastrollen | Schnell, wendig, Kurven und Richtungswechsel ohne Umbau. | Bodenbelag und Bodenpressung, Schwellen und Gefälle, hoher Schwerpunkt. | Werkzeugmaschine durch die Halle auf ebenem Industrieboden. |
| Hydraulikportal | Hebt tonnenschwere Lasten ohne Kranbahn, setzt sie um. | Nur Heben und kurzer Weg, braucht Platz rund um die Last. | Presse vom Transportrahmen auf das Fundament. |
| Mobilkran | Schnell über große Höhe und Weite, ein Hub statt vieler Takte. | Braucht eine Öffnung von oben, Stellfläche und freie Hakenhöhe. | Rohbau ohne Dach, Anlage wird von oben eingehoben. |
In der Praxis kombinieren wir die Verfahren: Der Kran bringt die Last bis zur Öffnung, die Bahn übernimmt die letzten Meter, Hydraulikblöcke setzen ab. Rollen wählen wir, wenn Last und Boden es zulassen – dann ist die Bahn schlicht zu aufwendig. Was den Aufwand treibt, sind nicht die Meter, sondern Höhenunterschiede, fehlender Platz für den Unterbau und Wartezeit auf Kran und Tieflader.
Worauf wir achten
Beim Verschub entscheidet die Vorbereitung über den Tag. Das prüfen wir, bevor die Last auf die Bahn kommt:
- Nivellieren vor Schieben. Ein Höhenversatz zwischen zwei Elementen kostet beim Übergang Kraft und kippt die Last. Wir messen die ganze Bahn, nicht nur Anfang und Ende.
- Schubrichtung und Flucht. Beide Bahnstränge müssen parallel und in der Achse des Fundaments liegen. Nachkorrigieren mit der vollen Last auf der Bahn ist kaum möglich.
- Sicherung gegen Abrutschen. Kein Takt ohne verankerten Zylinder, kein Stillstand auf Gefälle ohne Anschlag. Der Zylinder hält die Last auch gegen die Richtung, in die sie sich bewegen will.
- Druck beobachten. Steigt der Druck am Manometer ohne erkennbaren Grund, stoppt der Takt. Meist klemmt ein Gleitschuh oder ein Element hat sich gesetzt.
- Absetzpunkte vor der Last. Kanthölzer, Fundamentplatten und Hydraulikblöcke stehen bereit, bevor die Last die Bahn erreicht. Unter einer schwebenden Last improvisiert niemand.
- Absperrung und Kommunikation. Im Schubbereich steht niemand neben der Last, Hände bleiben von Schiene und Zylinder fern. Die verantwortliche Person für Hebearbeiten gibt jeden Takt frei.
Wo wir das einsetzen
Die Verschubbahn kommt bei uns dort zum Einsatz, wo die Last zu schwer für Rollen und das Gebäude zu dicht für den Kran ist. In einem Rechenzentrum im Raum Frankfurt haben zwei Mechaniker und ein Lifting Supervisor an einem Einsatztag zwei Transformatoren von rund 52 Tonnen über eine hydraulische Verschubbahn in ihre Zellen gebracht – direkt vom Tieflader auf die Bahn, mit gut einer Stunde reiner Schiebezeit und dem Absetzen auf gestapelten Kanthölzern in der Trafogrube: nachzulesen im Bericht über zwei Transformatoren auf der Verschubbahn. Die Bahn hat dort der Auftraggeber gestellt, unser Team hat sie unterbaut, nivelliert und gefahren. Das Gegenbeispiel zeigt, wann keine Bahn nötig ist: Beim Rollout von 160 Stromverteilerschränken über vier Ebenen reichten Schwerlastaufzug, Hubgestell und ein Hallenboden unter Schutzplatten und Vlies. Wie wir schwere Anlagen vom Lkw bis auf das Fundament bringen, steht auf unserer Seite Lift & Shift.
