Die Elektrohängebahn: Schiene, Fahrwerk, Weiche – wie die EHB fährt
Von Tobias Schott · Lesezeit ca. 8 Minuten · Stand: Oktober 2026
Eine Elektrohängebahn befördert Lasten mit eigenständig angetriebenen Fahrzeugen an einer Schiene unter der Hallendecke – und hält Fertigung und Logistik nur so lange am Laufen, wie Fahrwerke, Weichen und Stromschiene in Ordnung sind. Die Elektrohängebahn begegnet Ihnen in Montagehallen, Lagern und Lebensmittelbetrieben oft zuerst als Geräusch über dem Kopf. Fahrzeug für Fahrzeug zieht an der Schiene unter der Decke vorbei, mit Karosserien, Behältern oder hängenden Produkten im Gehänge. Für Instandhalter ist die Elektrohängebahn eine Anlage mit Hunderten gleicher Teile, die alle gleichzeitig altern.
Hier erklären wir, was eine EHB ist, woraus sie besteht, wie ein Fahrzeug seinen Weg findet und was daran verschleißt – die Technik hinter dem Wartungsratgeber.
Was ist eine Elektrohängebahn?
Eine Elektrohängebahn (EHB) ist ein flurfreies Fördersystem, bei dem einzelne Fahrzeuge mit eigenem Elektroantrieb an einer unter der Decke aufgehängten Laufschiene fahren und ihre Last im Gehänge darunter tragen. Im Englischen heißt sie Electrified Monorail System (EMS). Flurfrei bedeutet: Der Hallenboden bleibt frei für Stapler, Montageplätze und Wege.
Der Unterschied zu anderen Hängeförderern liegt im Antrieb. Beim Power-and-Free-Förderer – einem Kreisförderer mit umlaufender Kette – zieht eine zentrale Kette alle Laufwagen gemeinsam. Bei der EHB fährt jedes Fahrzeug selbst, hält selbst und wird einzeln gesteuert. Mit dem Hängekran teilt sie nur die Deckenschiene: Der Kran fährt eine Last frei, die EHB fährt viele Lasten auf festen Routen.
Steckbrief
- Prinzip: Einzelfahrzeuge mit eigenem Antrieb an einer Laufschiene; Strom und Signale kommen über Schleifleitungen in oder an der Schiene.
- Bestandteile: Fahrschiene mit Aufhängung, Fahrwerk, Antrieb, Stromschiene mit Stromabnehmer, Gehänge, Weichen, Hub- und Senkstationen, Puffer, Steuerung.
- Typische Traglast: Je Fahrzeug von wenigen hundert Kilogramm bis zu einigen Tonnen; schwerere Lasten hängen an gekoppelten Fahrwerken – als Spanne, keine Anlagendaten.
- Einsatzfeld: Automobilfertigung und Montagelinien, Lager und Verteilzentren, Lebensmittelbetriebe; Gepäck- und Sortieranlagen am Flughafen sind Verwandte.
- Voraussetzungen: Tragfähige Hallenkonstruktion für Schiene, Fahrzeuge und Last, lichte Höhe für Gehänge und Hub, Zugang in der Höhe.
- Prüfung und Wartung: Die EHB ist ein Arbeitsmittel im Sinne der Betriebssicherheitsverordnung; Prüfumfang und Fristen legt der Betreiber in der Gefährdungsbeurteilung fest, die Elektrik prüft die Elektrofachkraft – keine Rechtsberatung.
- Wer daran arbeitet: Mechanisch eingewiesene Monteure mit Höhenzugang über Hubarbeitsbühne oder Wartungsbühne; Steuerung und Antriebselektrik bleiben beim Hersteller.
Woraus besteht eine Elektrohängebahn?
Eine Elektrohängebahn besteht aus Schiene, Fahrwerk, Antrieb, Stromversorgung und Gehänge sowie den Streckenelementen Weiche, Hubstation und Puffer. Jedes Teil hat eine Aufgabe – und eine typische Art zu verschleißen:
| Teil | Aufgabe | Typischer Verschleiß |
|---|---|---|
| Fahrschiene | Trägt und führt die Fahrzeuge; oft ein Profil mit Kammern für die Schleifleitungen. | Riefen auf der Lauffläche, Versatz an Schienenstößen, Risse an Kurvenstücken. |
| Aufhängung | Verbindet die Schiene mit Dachbindern oder Stützen und gleicht Höhen aus. | Lockere Verschraubungen, gerissene Schweißnähte, verbogene Halter. |
| Fahrwerk | Laufrollen tragen die Last, Führungsrollen halten die Spur, die Antriebsrolle überträgt die Kraft. | Abgefahrene oder gebrochene Rollen, lose Achsen, Riefen in der Antriebsrolle. |
| Antrieb und Getriebe | Motor und Getriebe drehen die Antriebsrolle, eine Bremse hält das Fahrzeug. | Ölverlust, Lagergeräusche, nachlassende Bremswirkung. |
| Stromschiene und Stromabnehmer | Schleifleitungen führen Strom und Signale, Stromabnehmer mit Schleifkohlen greifen sie ab. | Abgenutzte Schleifkohlen, Abrieb und Belag in der Leitung, Kontaktbrand. |
| Gehänge | Nimmt die Last auf: Haken, Gestell oder Behälteraufnahme, drehbar oder pendelnd gelagert. | Eingelaufene Bolzen und Buchsen, Spiel in den Gelenken, Quietschen. |
| Weiche | Verzweigt die Strecke; ein beweglicher Schienenabschnitt stellt den gewählten Abgang her. | Verschlissene Weichenschuhe und Bolzen, verstellte Endlagen, defekte Endschalter. |
| Hub- und Senkstation | Senkt ein Schienenstück mit Fahrzeug auf Arbeitshöhe und hebt es zurück. | Gelängte Ketten, verschlissene Führungen, gelockerte Gegengewichtssicherung. |
Die Steuerung – von der Anlagensteuerung bis zur Datenübertragung an das Fahrzeug – nennen wir nur als Begriff. Sie gehört zu Hersteller und Elektrofachkraft; wir arbeiten an der Mechanik, die ihre Signale in Bewegung umsetzt.

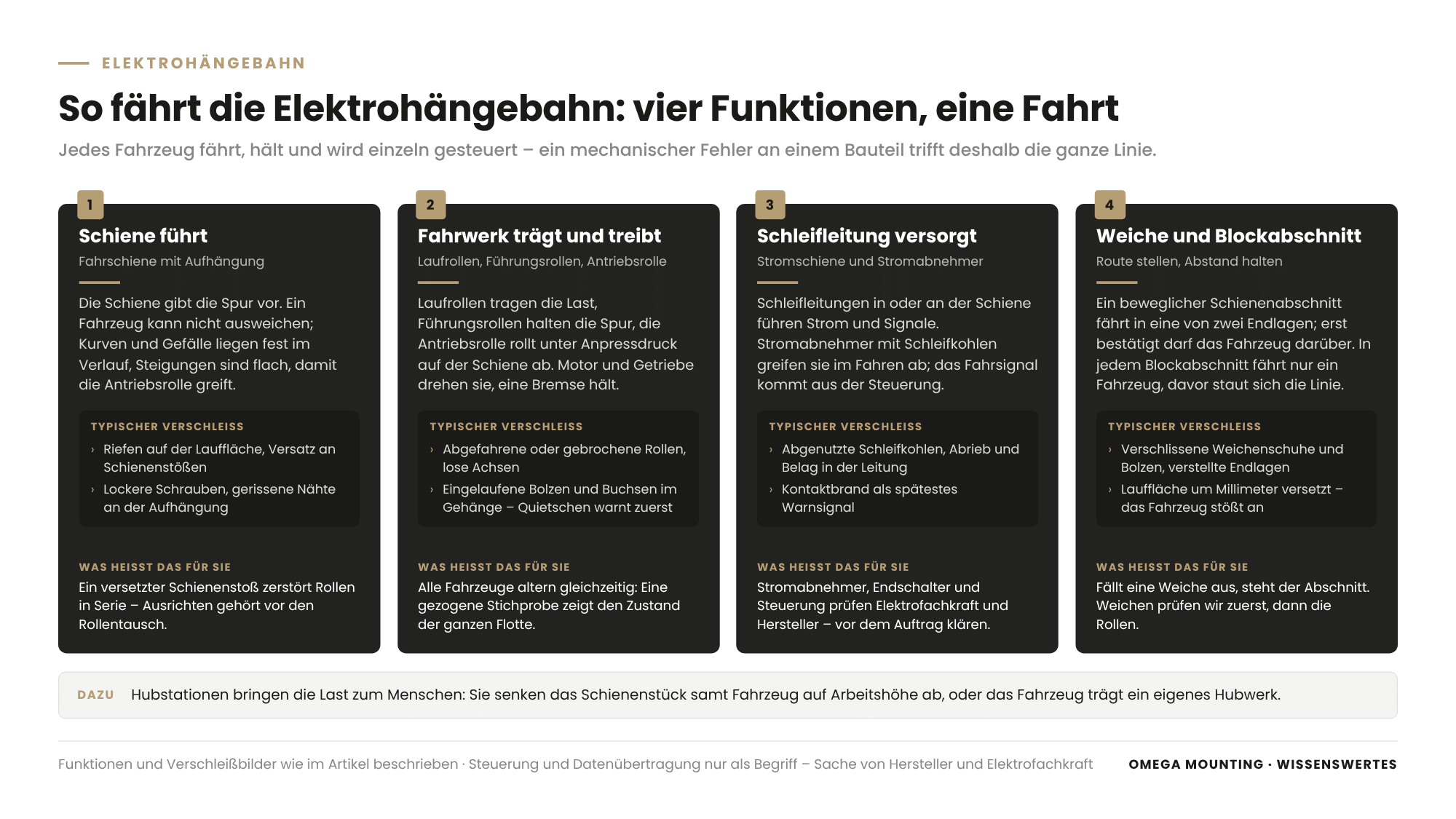

Wie fährt eine EHB?
Ein EHB-Fahrzeug fährt, indem seine Antriebsrolle unter Anpressdruck auf der Schiene abrollt, während Laufrollen die Last tragen und Führungsrollen das Fahrzeug in der Spur halten. Strom bezieht es aus der Schleifleitung, das Fahrsignal aus der Steuerung. Vier Dinge bestimmen den Weg:
- Die Schiene gibt die Spur vor. Ein Fahrzeug kann nicht ausweichen; Kurven und Gefälle liegen fest im Schienenverlauf; Steigungen sind flach, damit die Antriebsrolle greift.
- Weichen stellen die Route. An einer Weiche fährt ein beweglicher Schienenabschnitt in eine von zwei Endlagen. Erst wenn die Endlage erreicht und bestätigt ist, darf das Fahrzeug darüberfahren. Stimmt sie nicht, steht die Lauffläche um Millimeter versetzt – und das Fahrzeug stößt an.
- Blockabschnitte halten Abstand. Die Strecke ist in Abschnitte geteilt, in jedem fährt nur ein Fahrzeug. Vor einem besetzten Abschnitt stauen sich die Fahrzeuge und fahren nach, sobald er frei wird. Wie der Abstand erfasst wird, ist Sache der Steuerung.
- Hubstationen bringen die Last zum Menschen. An Arbeitsplätzen senkt eine Hubstation das Schienenstück samt Fahrzeug ab, oder das Fahrzeug trägt ein eigenes Hubwerk. So bleibt die Strecke oben und die Arbeit auf Arbeitshöhe.
Dieses Prinzip macht die EHB empfindlich: Fällt eine Weiche aus, steht der Abschnitt, und die Fahrzeuge stauen sich zurück. Ein mechanischer Fehler an einem Bauteil trifft die ganze Linie.
Elektrohängebahn, Power & Free, Hängekran: Was unterscheidet sie?
Die drei Systeme teilen die Deckenschiene, unterscheiden sich aber in Antrieb und Steuerbarkeit:
| System | Antrieb | Weg und Steuerung | Typischer Einsatz |
|---|---|---|---|
| Elektrohängebahn | Jedes Fahrzeug hat Motor, Getriebe und Bremse. | Feste Schiene mit Weichen; Fahrzeuge einzeln steuerbar, Stau in Blockabschnitten möglich. | Montagelinien mit wechselndem Takt, Lager mit vielen Zielen. |
| Power-and-Free-Förderer | Eine umlaufende Kette zieht die Laufwagen mit. | Feste Schiene; Laufwagen können aus- und einkuppeln, sonst gemeinsamer Takt. | Lackier- und Trocknungsstrecken, lange Kreisläufe mit gleichem Rhythmus. |
| Hängekran an Kranbahn | Kranfahrwerk und Hubwerk, vom Kranführer bedient. | Freie Fahrt über die Hallenfläche, keine Weichen, eine Last je Kran. | Einzelhübe, Maschinenbestückung, Montage schwerer Teile. |
Die EHB ist also ein Fahrzeugsystem auf Schienen. Darin liegt ihre Stärke – viele Lasten gleichzeitig – und ihre Schwäche: Jedes Fahrzeug bringt eigene Rollen, Bolzen und Schleifkohlen mit, die gewartet werden wollen.
Was verschleißt an einer Elektrohängebahn?
An einer EHB verschleißen zuerst die Teile, die Kraft über Reibung übertragen: Laufrollen, Antriebsrolle, Schleifkohlen und die Bolzen in den Gehängen. Dazu kommen Schienenstöße und Aufhängungen, die jedes Fahrzeug als Stoß spüren.
An der Strecke zeigt sich das als Riefen auf der Lauffläche, versetzte Schienenstöße und Risse an hoch belasteten Kurvenstücken. Weichen leiden doppelt: Ihre Weichenschuhe laufen ein, und eingelaufene Laufflächen verschieben die Endlage. Ein stellenweise eingelaufener Schienenabschnitt lässt sich manchmal um wenige Zentimeter versetzen statt tauschen.
Am Fahrzeug sind es Rollen und Bolzen. Bolzen und Buchse im Gehänge bilden eine Gleitlagerpaarung, die unter Last in Mischreibung läuft – teils auf einem Schmierfilm, teils Metall auf Metall. Ohne Schmierung läuft sie trocken, arbeitet sich ein, bekommt Spiel und quietscht. Dieses Quietschen ist das Frühwarnsignal; bleibt es unbeachtet, kann der Bolzen im Extremfall abscheren.
In der Schleifleitung bilden Abrieb und Hallenluft einen Belag; Kontaktbrand ist das späteste Warnsignal. Was repariert und was getauscht wird, erklärt unser Ratgeber zu Verschleiß an der Elektrohängebahn; für das nächste Wartungsfenster gibt es die Checkliste zur EHB-Wartung.
Worauf wir achten
Bei einer Elektrohängebahn entscheidet der Blick auf das Gesamtsystem, nicht auf das einzelne Teil. Das prüfen und planen wir, bevor wir an die Anlage gehen:
- Zuhören vor Zerlegen. Quietschen, Rattern an Schienenstößen und Schläge an Weichen verraten mehr als jedes Datenblatt. Wir gehen die Strecke im Betrieb ab.
- Stichprobe ziehen. Ein gezogener Bolzen oder eine ausgebaute Rolle zeigt den Zustand der ganzen Flotte, denn alle Fahrzeuge altern gleichzeitig.
- Weichen zuerst. Eine stillgelegte Weiche kostet Strecke, eine verstellte Endlage kostet Fahrzeuge. Wir prüfen Weichenschuhe, Bolzen und Endlagen, bevor wir Rollen tauschen.
- Schiene als Ganzes sehen. Ein versetzter Schienenstoß zerstört Rollen in Serie. Ausrichten gehört vor den Rollentausch, sonst kommt der Schaden zurück.
- Mechanik und Elektrik trennen. Wir setzen Rollen, Bolzen, Halter, Weichen und Schienen instand. Stromabnehmer, Endschalter und Steuerung prüfen Elektrofachkraft und Hersteller – das klären wir vor dem Auftrag.
Wo wir das einsetzen
Die Elektrohängebahn ist bei uns ein Instandhaltungsthema – wir halten bestehende Anlagen am Laufen. Bei einem Industriebetrieb in Hessen haben wir eine rund 30 Jahre alte EHB mit 100 Weichen in zwei Betriebsbereichen über mehrere Wochenenden instand gesetzt: Rollen, Weichenschuhe und Bolzen ersetzt, Schienen ausgerichtet, Endlagen eingestellt – mit vier Technikern pro Wochenende und teils nur rund 36 Stunden bis zum Wiederanlauf, nachzulesen im Bericht über die Wartung einer Elektrohängebahn in Frankfurt. In einem Lebensmittelbetrieb haben zwei bis drei Monteure alle 80 EHB-Fahrzeuge saniert, zehn bis fünfzehn pro Wochenende: dokumentiert in der Bolzenreparatur an der Elektrohängebahn. Was wir an Förderanlagen und Maschinen instand halten, steht auf unserer Seite Wartung und Instandhaltung.
