Sicherheitseinrichtungen nachrüsten: Not-Aus, Schutztür, Lichtgitter an Altmaschinen
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Wer Sicherheitseinrichtungen an einer Bestandsanlage nachrüstet, löst nicht nur einen Befund, sondern greift in die Sicherheitskette der Maschine ein – deshalb gehören Gefährdungsbeurteilung, saubere Einbindung, Prüfung nach der Änderung und die ehrliche Frage nach der wesentlichen Veränderung zu jeder Nachrüstung.
Die Gefährdungsbeurteilung liegt auf dem Tisch, und ein Satz darin lässt sich nicht wegdiskutieren: An der Förderstrecke ist von zwei Arbeitspositionen aus kein Not-Aus erreichbar. Oder der Prüfer hat einen Schutztürschalter gefunden, der mit Kabelbinder festgesetzt ist. Oder die Anlage wurde erweitert, und die Sicherheitstechnik ist nicht mitgewachsen. Jedes Mal steht dieselbe Aufgabe an: Sicherheitseinrichtungen nachrüsten – an einer Maschine, die seit Jahren läuft, deren Hersteller vielleicht nicht mehr erreichbar ist und deren Schaltplan den letzten Umbau nicht kennt.
Für Instandhaltungsleiter ist das eine der undankbarsten Aufgaben im Bestand: Die Anlage soll weiterlaufen, der Prüfbefund hat eine Frist, und im Hintergrund steht die Frage, ob der Betrieb mit dem Umbau zum Hersteller wird.
Dieser Ratgeber ist die Vertiefung unseres Artikels zu den Prüfpflichten für Anlagenbetreiber – dort geht es darum, was geprüft werden muss, hier darum, was aus einem Befund an der Sicherheitstechnik folgt: Anlässe, Optionen, Einbindung in die Sicherheitskette, Zuständigkeiten, die Einordnung der wesentlichen Veränderung und die Prüfung danach. Rechtsberatung ist das nicht – die Bewertung Ihrer Anlage bleibt Ihre Entscheidung; wir zeigen, welche Fragen Sie dafür beantworten müssen.
Das Wichtigste in Kürze
- Anlass einer Nachrüstung ist immer eine Gefährdung, die die vorhandene Sicherheitstechnik nicht abdeckt – erkannt in der Gefährdungsbeurteilung, nach einem Beinahe-Unfall, bei einer Erweiterung oder im Prüfbefund.
- Nachrüsten lassen sich mechanische Schutzeinrichtungen wie Schutzzäune, Schutztüren und Absturzsicherungen ebenso wie elektrische wie Not-Aus-Taster, Schutztürschalter und Lichtgitter.
- Jedes elektrische Element wird ein Glied der Sicherheitskette; es muss zur Sicherheitssteuerung passen und einzeln geprüft werden.
- Elektrische Arbeiten gehören in die Hand einer Elektrofachkraft, Änderungen an der Sicherheitssteuerung werden mit Hersteller oder Steuerungsfachbetrieb abgestimmt.
- Ob eine Nachrüstung eine wesentliche Veränderung ist, ordnet der Betreiber anhand von drei Prüffragen ein; eine Nachrüstung, die nur die Sicherheit erhöht, ist in der Regel keine.
- Nach der Nachrüstung folgen Prüfung nach Änderung mit Aufzeichnung, Schaltplan-Nachtrag, angepasste Betriebsanweisung und Unterweisung der Bediener.
Was ist eine Nachrüstung von Sicherheitseinrichtungen?
Eine Nachrüstung von Sicherheitseinrichtungen ist das Anbringen zusätzlicher oder besserer Schutzmaßnahmen an einer bereits in Betrieb befindlichen Maschine – mechanische wie Verkleidungen, Schutztüren und Absturzsicherungen oder elektrische wie Not-Aus-Taster, Schutztürschalter und Lichtgitter – samt ihrer Einbindung in die Steuerung, sodass sie eine erkannte Gefährdung tatsächlich beseitigen oder verringern.
Manche nennen das Retrofit der Sicherheitstechnik. Der Begriff Altmaschine ist dabei relativ: Gemeint ist jede Bestandsanlage, deren Sicherheitstechnik dem heutigen Stand der Technik oder der heutigen Nutzung nicht mehr entspricht – die Pressenlinie aus den Achtzigern ebenso wie die vor wenigen Jahren erweiterte Sortieranlage, bei der niemand die Not-Aus-Taster mitgedacht hat. Was wir an Wartung und Instandhaltung von Industrieanlagen leisten, schließt diese Nachrüstungen ein, weil sie fast immer dort auffallen, wo ohnehin gewartet wird.

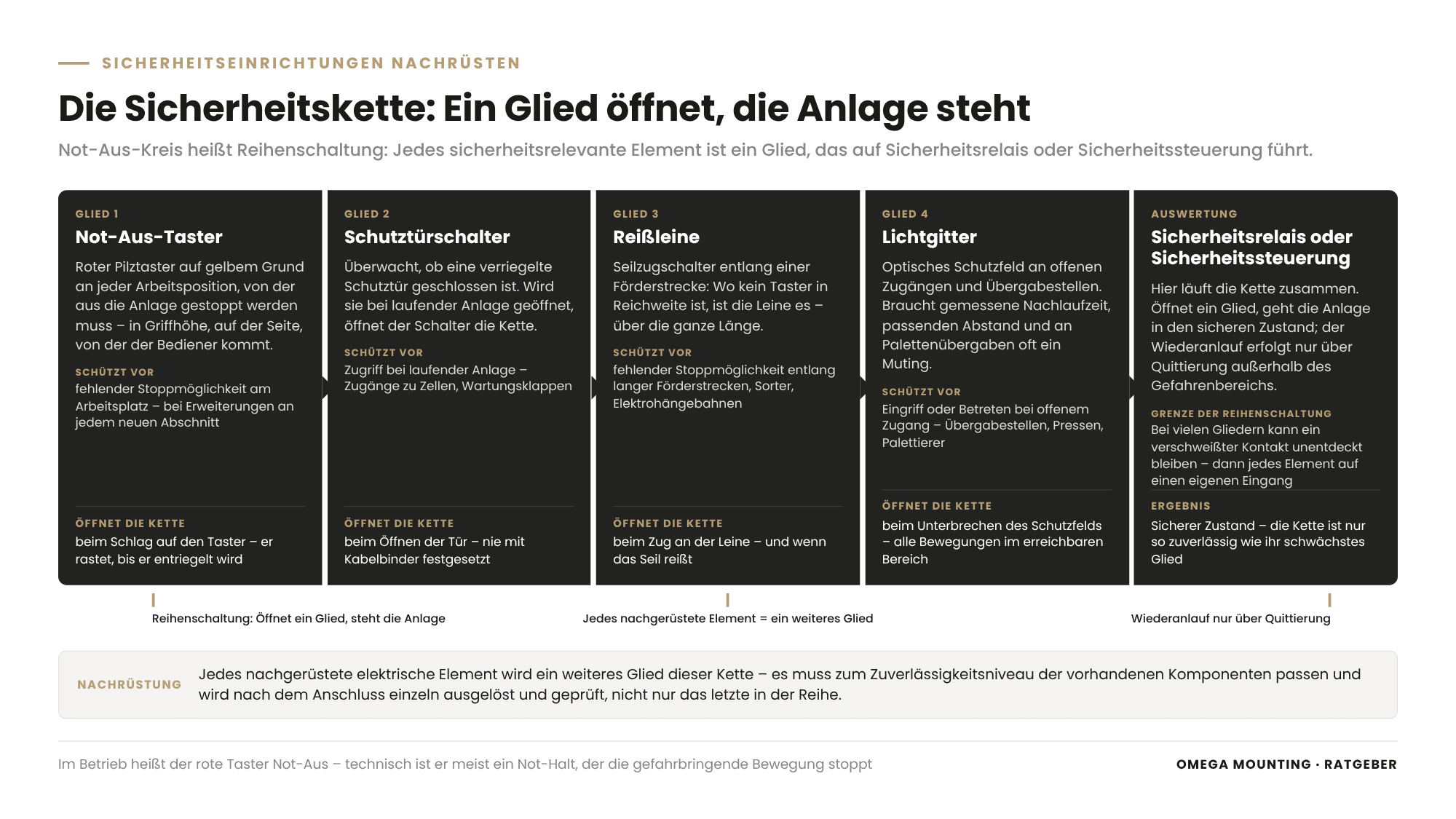

Die Sicherheitskette
Der zentrale Begriff dieses Artikels ist die Sicherheitskette, auch Not-Aus-Kreis genannt: die Reihenschaltung aller sicherheitsrelevanten Schaltelemente einer Anlage – Not-Aus-Taster, Schutztürschalter, Reißleinen, Sicherheitssensoren –, die auf ein Sicherheitsrelais oder eine Sicherheitssteuerung führt. Wird ein Glied ausgelöst oder unterbrochen, geht die Anlage in den sicheren Zustand. Jede Nachrüstung eines elektrischen Elements fügt dieser Kette ein Glied hinzu – und die Kette muss danach genauso zuverlässig öffnen wie vorher.
Not-Aus oder Not-Halt?
Im Betrieb heißt der rote Pilztaster auf gelbem Grund Not-Aus. Die Normensprache unterscheidet: Ein Not-Halt stoppt gefahrbringende Bewegungen, ein Not-Aus schaltet die Energieversorgung ab; die meisten roten Taster an Förderanlagen sind technisch Not-Halt-Einrichtungen. Wir verwenden hier das Wort aus der Halle – Not-Aus – und meinen die Stopp-Funktion.
Welche Anlässe führen zur Nachrüstung von Sicherheitseinrichtungen?
Zur Nachrüstung von Sicherheitseinrichtungen führen fünf typische Anlässe: ein Befund aus der eigenen Gefährdungsbeurteilung, ein Unfall oder Beinahe-Unfall, eine Erweiterung oder ein Umbau, ein Mangel aus der wiederkehrenden Prüfung und eine veränderte Nutzung – und jeder Anlass mündet in denselben Weg aus Bewertung, Maßnahme, Einbindung, Prüfung und Dokumentation.
Die Gefährdungsbeurteilung
Der Arbeitgeber muss die Gefährdungen an jedem Arbeitsmittel beurteilen, bevor es verwendet wird, und die Beurteilung aktualisieren, wenn sich Anlage, Nutzung oder Erkenntnisse ändern; das verlangt das Arbeitsschutzgesetz in § 5 zusammen mit der Betriebssicherheitsverordnung. Für Sie heißt das: Die Gefährdungsbeurteilung ist nicht der Grund, warum Sie nachrüsten müssen, sondern das Werkzeug, mit dem Sie herausfinden, ob und was. Wer sie nach einem Umbau nicht fortschreibt, übersieht die Lücken, die später der Prüfer oder der Unfall findet.
Beinahe-Unfall, Erweiterung, Prüfbefund, neue Nutzung
Ein Beinahe-Unfall – nur der Zufall hat eine Verletzung verhindert – ist der günstigste Anlass: Niemand ist zu Schaden gekommen, und die Lücke ist sichtbar. Wächst eine Anlage um Förderstrecken oder Arbeitsplätze, muss die Sicherheitstechnik mitwachsen: Neue Abschnitte brauchen Not-Aus-Taster, die von jeder Arbeitsposition aus erreichbar sind – der Anlass bei der Sortieranlage am Flughafen Frankfurt im Praxis-Kapitel.
Die wiederkehrende Prüfung bringt regelmäßig Befunde: ein Schutztürschalter ohne Funktion, ein überbrücktes Lichtgitter, ein Not-Aus, der nicht mehr rastet. Wie aus einem Befund Sperrung, Instandsetzung und Wiederfreigabe werden, beschreibt unser Ratgeber UVV-Mangel beheben. Und eine Maschine, die heute wechselnde Kräfte im Dreischichtbetrieb bedienen, hat bei gleicher Technik ein anderes Risiko als zu Zeiten eingewiesenen Fachpersonals – ebenso bei neuen Produkten, Taktzeiten oder Staplerverkehr am neuen Aufstellort.
Welche Sicherheitseinrichtungen lassen sich an Altmaschinen nachrüsten?
An Altmaschinen lassen sich nahezu alle Schutzeinrichtungen nachrüsten, die auch eine Neumaschine hat – mechanisch trennende wie Verkleidungen, Schutzzäune, verriegelte Schutztüren und Absturzsicherungen sowie elektrische wie Not-Aus-Taster, Schutztürschalter, Lichtgitter und Laserscanner, Reißleinen, Zweihandschaltungen, Zustimmtaster und Schaltmatten –, und die richtige Wahl folgt der Gefährdung, dem Arbeitsablauf und der vorhandenen Steuerung.
Die Rangfolge ist vorgegeben: konstruktiv beseitigen, technisch trennen oder überwachen, organisatorisch regeln, zuletzt persönliche Schutzausrüstung. Für die Nachrüstung heißt das: Wer einen Gefahrenbereich hat, der im Betrieb nicht betreten werden muss, sollte eher eine feste Verkleidung oder eine Schutztür nachrüsten als ein Lichtgitter; wer Not-Aus nachrüsten muss, weil Arbeitspositionen ohne Stoppmöglichkeit sind, kommt um die Einbindung in die Steuerung nicht herum.
Mechanisch oder elektrisch – die Übersicht
| Schutzeinrichtung | Schützt vor | Typischer Einsatz im Bestand | Eingriff in die Steuerung |
|---|---|---|---|
| Feste Verkleidung, Schutzzaun | Zugriff auf Gefahrstellen, Quetschen, Einziehen | Antriebe, Ketten, Riemen, Roboterzellen | keiner |
| Verriegelte Schutztür | Zugriff bei laufender Anlage | Zugänge zu Zellen, Wartungsklappen | Schalter wird Glied der Sicherheitskette |
| Not-Aus-Taster, Reißleine | fehlende Stoppmöglichkeit am Arbeitsplatz oder entlang der Strecke | Förderstrecken, Erweiterungen, Sorter, Elektrohängebahnen | Reihenschaltung in den Not-Aus-Kreis |
| Lichtgitter, Laserscanner | Eingriff oder Betreten bei offenem Zugang | Übergabestellen, Pressen, Palettierer, Fahrwege | Auswertung in Sicherheitsrelais oder -steuerung |
| Zweihandschaltung, Zustimmtaster | Hände im Gefahrenbereich, Einrichtbetrieb | Pressen, Einrichtbetrieb an Zellen | Verknüpfung mit Betriebsart |
| Schaltmatte | Betreten eines Bereichs | kleine Zugangsbereiche ohne Umbau | Auswertung in Sicherheitsrelais |
| Absturzsicherung, Kippschleuse, Arbeitsplattform | Absturz an Kanten, Übergaben in der Höhe | Bühnen, Palettenübergaben, Wartungszugänge | keiner oder Verriegelung |
Was die Werkstatt dazu beiträgt
Vieles an einer Nachrüstung ist keine Katalogware: Haltebleche passend zur Einbausituation, Trägerplatten für Griffhöhe, Schutzzaunfelder mit Ausschnitten für Förderer, Plattformen über bestehenden Anlagen. Diese Teile entstehen bei uns in Rodgau nach Aufmaß – wie alle Sonderanfertigungen für bestehende Anlagen. Wer an einer Altmaschine Sicherheit nachrüsten will, braucht Fertigung, Montage und Elektrik zusammen.
Wie binden Sie neue Taster und Sensoren in die Sicherheitskette ein?
Neue Not-Aus-Taster, Schutztürschalter und Sensoren werden so in die Sicherheitskette eingebunden, dass jedes Element einzeln die Kette öffnet, die Auswertung zum Zuverlässigkeitsniveau der Kette passt, der Wiederanlauf nur über Quittierung möglich ist und jedes Glied nach dem Anschluss einzeln geprüft wird.
Reihenschaltung mit Grenzen
Not-Aus-Taster und Schutztürschalter werden klassisch in Reihe geschaltet: Öffnet einer, ist die Kette unterbrochen. Das ist bewährt, hat aber Grenzen: Bei vielen Elementen in einer Reihe kann ein einzelner Fehler – etwa ein verschweißter Kontakt – unentdeckt bleiben, weil die anderen Glieder weiter öffnen. Je mehr Elemente und je höher das Risiko, desto eher gehört jedes Element auf einen eigenen Eingang einer Sicherheitssteuerung, die Fehler erkennt.
Das Zuverlässigkeitsniveau
Sicherheitsbezogene Steuerungen werden nach der Norm DIN EN ISO 13849-1 in Leistungsstufen eingeteilt, dem Performance Level, der angibt, wie zuverlässig eine Sicherheitsfunktion ihre Aufgabe erfüllt; die nötige Stufe folgt aus Verletzungsschwere, Aufenthaltshäufigkeit und Vermeidbarkeit. Für Sie heißt das ohne Normenstudium: Ein einfacher Schalter in einer zweikanaligen, überwachten Kette macht die ganze Kette so schwach wie ihr neues Glied. Lassen Sie sich vor der Bestellung sagen, welche Komponenten die Kette heute hat.
Nachlaufzeit, Wiederanlauf, Muting
Wer ein Lichtgitter nachrüsten will, muss eine physikalische Frage beantworten: Wie lange braucht die Anlage nach dem Auslösen, bis die gefährliche Bewegung steht? Diese Nachlaufzeit bestimmt zusammen mit Annäherungsgeschwindigkeit und Auflösungsvermögen den Abstand zur Gefahrstelle – deshalb wird sie vor der Montage gemessen, nicht geschätzt.
Eine Anlage, die nach dem Schließen der Schutztür von selbst wieder anläuft, ist gefährlicher als vorher, weil der Bediener womöglich noch im Bereich steht; der Wiederanlauf erfolgt deshalb über eine Quittierung außerhalb des Gefahrenbereichs. An Übergabestellen, die Paletten passieren lassen sollen, Personen aber nicht, kommt das Muting hinzu – das kontrollierte Überbrücken des Schutzfelds, solange Fördergut es durchläuft –, eine Sicherheitsfunktion mit eigener Logik, die in die Hand derer gehört, die die Steuerung kennen.
Funktionsprüfung je Element
Nach dem Anschluss wird jedes nachgerüstete Element einzeln ausgelöst: Geht die Anlage in den sicheren Zustand, stimmt die Meldung, läuft sie nur über Quittierung wieder an? Am Flughafen Frankfurt wurde jeder neue Taster nach dem Auflegen der Adern geprüft – nicht nur der letzte in der Reihe.
Wie läuft eine Nachrüstung im Bestand ab – von der Begehung bis zur Freigabe?
Eine Nachrüstung im Bestand läuft in acht Schritten ab: Begehung mit Gefährdungsbeurteilung, Schutzkonzept mit Abstimmung zur Steuerung, Beschaffung und Vormontage außerhalb der Anlage, Stillstandsfenster mit Freischaltung, mechanische Montage, elektrische Einbindung, Funktionsprüfung mit Aufzeichnung und Übergabe mit Dokumentation und Unterweisung.
- Begehung und Bewertung. Welche Gefährdung, von welcher Arbeitsposition aus, in welcher Betriebsart? Ohne diese Antwort hängt der Taster an der falschen Stelle.
- Schutzkonzept. Welche Einrichtung, wo, mit welcher Einbindung – und was kann die bestehende Steuerung?
- Beschaffung und Vormontage. Haltebleche, Trägerplatten, Gehäuse mit Kabelverschraubungen, Klemmen und Beschriftung werden außerhalb der Anlage vorbereitet und nach Montagepunkten sortiert.
- Stillstandsfenster und Freischaltung. Die Anlage wird freigeschaltet und gegen Wiedereinschalten gesichert – mit Schloss, Anhänger und Erlaubnisschein, wie unser Ratgeber zu Lockout/Tagout in der Instandhaltung beschreibt.
- Mechanische Montage. Haltebleche setzen, Schalter befestigen und ausrichten, Zaunfelder stellen, Türen einhängen – robust für den Anlagenbetrieb.
- Elektrische Einbindung. Adern auflegen, Zugentlastung setzen, Verdrahtung gegen den Schaltplan prüfen.
- Funktionsprüfung und Aufzeichnung. Jedes Element einzeln auslösen, Wiederanlauf prüfen, Nachlaufzeit messen, Ergebnis aufzeichnen.
- Übergabe. Schaltplan nachtragen, Betriebsanweisung anpassen, Bediener unterweisen, Anlagenakte ergänzen.
Unterschätzt wird Schritt drei: Wer die Vormontage in das Stillstandsfenster legt, verbraucht es mit Klemmen und Beschriften statt mit Montieren.

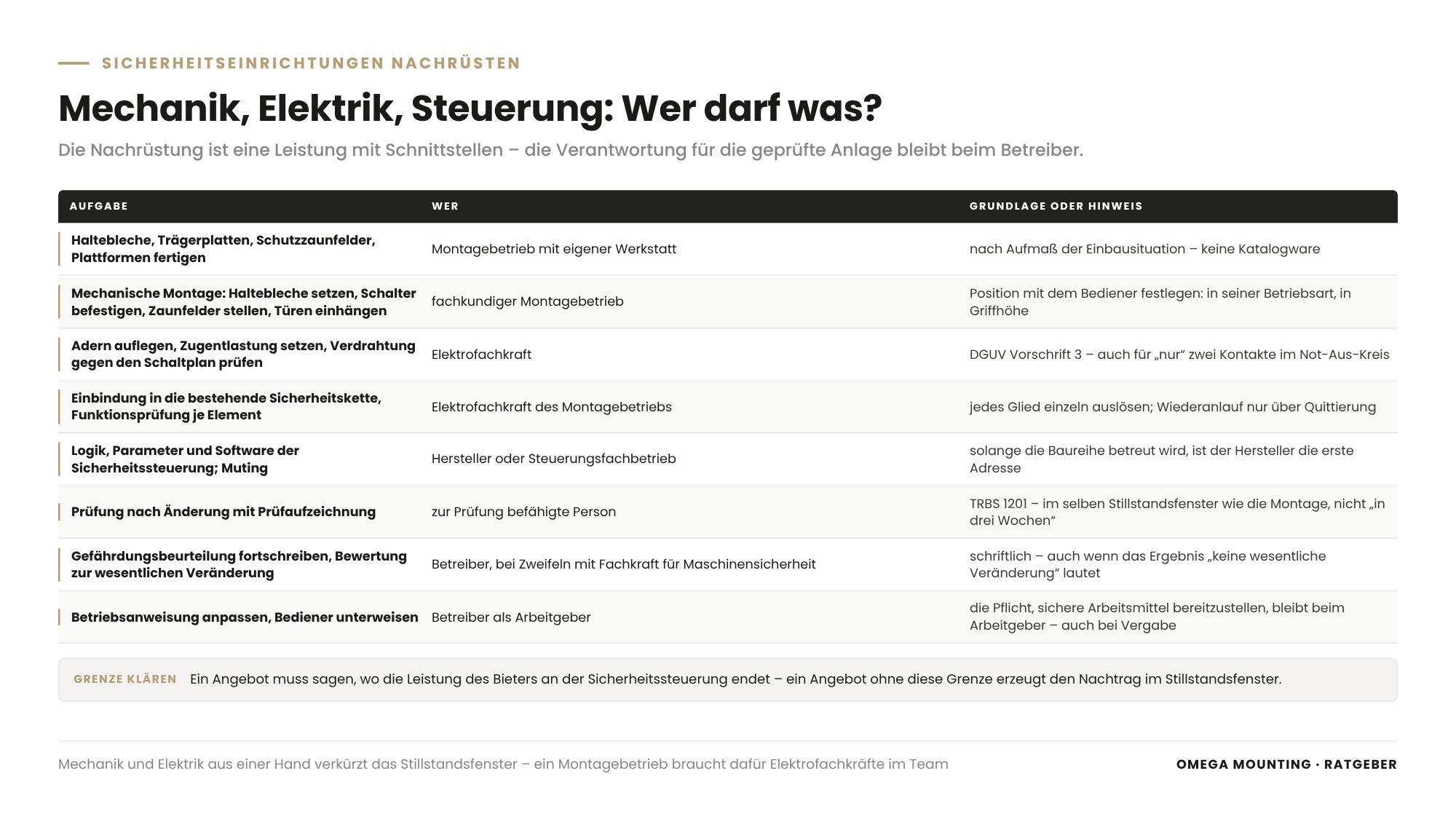

Wer darf Sicherheitseinrichtungen nachrüsten – Elektrofachkraft, Hersteller oder Montagebetrieb?
Mechanische Schutzeinrichtungen darf ein fachkundiger Montagebetrieb anbringen; elektrische Arbeiten an der Sicherheitskette gehören in die Hand einer Elektrofachkraft; Änderungen an der Sicherheitssteuerung selbst – Logik, Parameter, Software – werden mit Hersteller oder Steuerungsfachbetrieb abgestimmt; die Verantwortung für die geprüfte Nachrüstung bleibt beim Betreiber.
Die Elektrofachkraft
Arbeiten an elektrischen Anlagen dürfen nur Elektrofachkräfte oder unter ihrer Leitung und Aufsicht ausführen; das legt die DGUV Vorschrift 3 fest. Für die Nachrüstung heißt das: Wer die Adern eines Not-Aus-Tasters auflegt, muss Elektrofachkraft sein – auch wenn es „nur“ zwei Kontakte sind. Ein Montagebetrieb, der Mechanik und Elektrik aus einer Hand anbietet, muss Elektrofachkräfte im Team haben.
Hersteller und Steuerungsfachbetrieb
Solange der Hersteller erreichbar ist, ist er die erste Adresse für Fragen zur Sicherheitssteuerung: freie Eingänge, vorgesehene Komponenten, Software-Stände. Wird die Baureihe nicht mehr betreut, tritt ein Steuerungsfachbetrieb oder eine Fachkraft für Maschinensicherheit an seine Stelle. Wie Sie mit Anlagen umgehen, für die niemand mehr liefert, beschreibt unser Ratgeber Ersatzteile nicht mehr lieferbar – bei Sicherheitsbauteilen stellt sich die Frage genauso wie bei Lagern und Bolzen.
Montagebetrieb und Betreiber
Ein Montagebetrieb wie wir übernimmt Fertigung von Halteblechen, Schutzzäunen und Plattformen, mechanische Montage, Anschluss durch eigene Elektrofachkräfte und Einbindung in die bestehende Sicherheitskette einschließlich Funktionsprüfung. Eingriffe in die Logik der Sicherheitssteuerung stimmen wir mit Hersteller oder Steuerungsfachbetrieb ab – und sagen vorher, wo unsere Leistung endet. Die Pflicht, sichere Arbeitsmittel bereitzustellen, bleibt beim Arbeitgeber, auch wenn er die Nachrüstung vergibt; was sich übertragen lässt, erklärt unser Ratgeber zur Betreiberverantwortung in der Instandhaltung.
Ist die Nachrüstung eine wesentliche Veränderung? Eine Einordnung mit Prüffragen
Eine Nachrüstung, die ausschließlich die Sicherheit erhöht und keine neue Gefährdung schafft, ist nach dem Interpretationspapier des Bundesministeriums für Arbeit und Soziales zur wesentlichen Veränderung von Maschinen in der Regel keine wesentliche Veränderung – ob das für Ihre Anlage gilt, beantworten drei Prüffragen, deren Ergebnis Sie als Betreiber dokumentieren.
Dieser Abschnitt ordnet ein und ersetzt keine Rechtsberatung; die Bewertung Ihrer Anlage gehört in Ihre Gefährdungsbeurteilung, bei Zweifeln mit einer Fachkraft für Maschinensicherheit.
Wer eine Maschine wesentlich verändert, wird für sie wie ein Hersteller behandelt: Konformitätsbewertung, technische Unterlagen, neue Kennzeichnung. Die Angst davor führt zu zwei Fehlern: Betriebe rüsten nicht nach, weil sie fürchten, zum Hersteller zu werden – oder sie rüsten nach und bewerten nicht. Beides ist falsch.

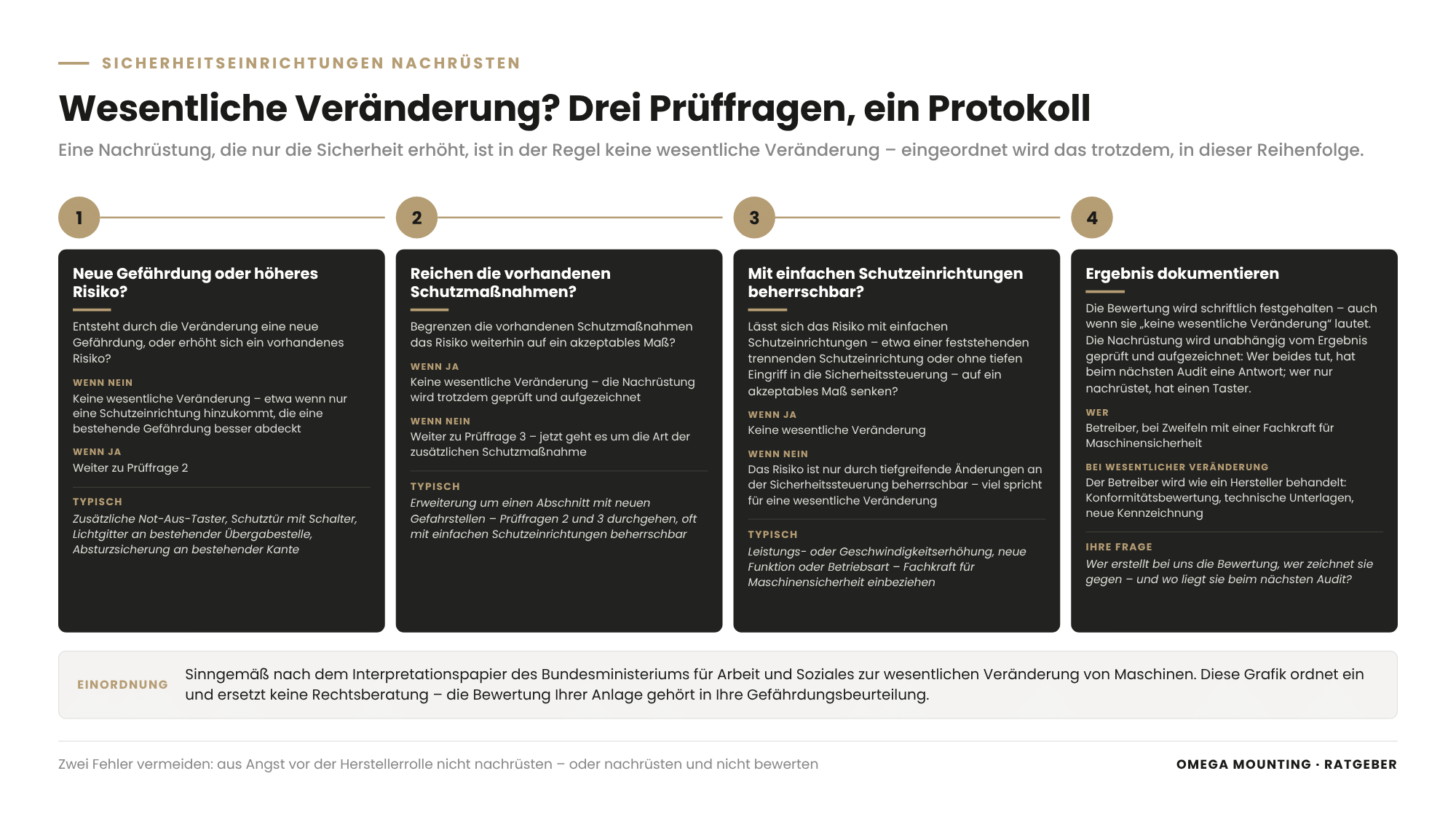

Die drei Prüffragen
Das Interpretationspapier beschreibt den Weg sinngemäß so:
- Entsteht durch die Veränderung eine neue Gefährdung, oder erhöht sich ein vorhandenes Risiko? Wenn nein – etwa weil nur eine Schutzeinrichtung hinzukommt, die eine bestehende Gefährdung besser abdeckt –, liegt keine wesentliche Veränderung vor.
- Wenn ja: Reichen die vorhandenen Schutzmaßnahmen aus, um das Risiko weiterhin auf ein akzeptables Maß zu begrenzen? Wenn ja, keine wesentliche Veränderung.
- Wenn nein: Lässt sich das Risiko mit einfachen Schutzeinrichtungen – etwa einer feststehenden trennenden Schutzeinrichtung – oder mit Schutzeinrichtungen ohne tiefen Eingriff in die Sicherheitssteuerung auf ein akzeptables Maß senken? Wenn ja, keine wesentliche Veränderung. Wenn nein – das neue Risiko ist nur durch tiefgreifende Änderungen an der Sicherheitssteuerung beherrschbar –, spricht viel für eine wesentliche Veränderung.
Was das für typische Nachrüstungen bedeutet
| Vorhaben | Neue Gefährdung? | Einordnung als Orientierung |
|---|---|---|
| Zusätzliche Not-Aus-Taster, Schutztür mit Schalter, Lichtgitter an bestehender Übergabestelle, Absturzsicherung an bestehender Kante | nein | Sicherheit erhöht – in der Regel keine wesentliche Veränderung; Einbindung und Nachlaufzeit trotzdem prüfen |
| Erweiterung um einen Abschnitt mit neuen Gefahrstellen | ja | Prüffragen 2 und 3 durchgehen – oft mit einfachen Schutzeinrichtungen beherrschbar |
| Leistungs- oder Geschwindigkeitserhöhung, neue Funktion oder Betriebsart | ja | Prüffragen 2 und 3 durchgehen – bei Änderungen an der Sicherheitssteuerung Fachkraft für Maschinensicherheit einbeziehen |
In jeder Zeile gilt: Die Bewertung wird schriftlich festgehalten, auch wenn sie „keine wesentliche Veränderung“ lautet – und die Nachrüstung wird unabhängig vom Ergebnis geprüft und aufgezeichnet. Wer beides tut, hat beim nächsten Audit eine Antwort; wer nur nachrüstet, hat einen Taster.

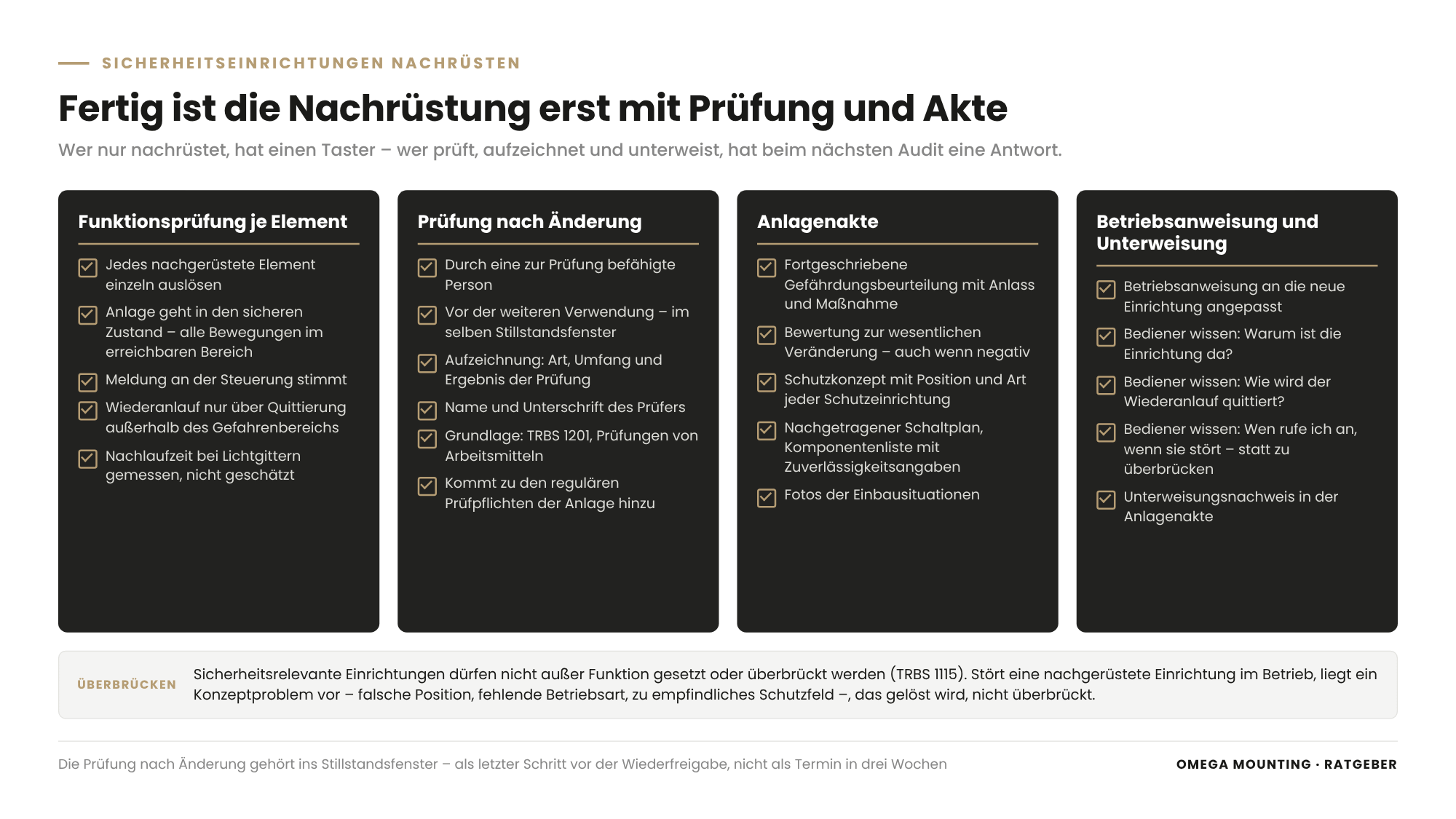

Welche Prüfung und Dokumentation folgt auf die Nachrüstung?
Auf die Nachrüstung folgt eine Prüfung nach Änderung durch eine zur Prüfung befähigte Person mit Prüfaufzeichnung, der Nachtrag der neuen Elemente in Schaltplan und Anlagendokumentation, die Anpassung der Betriebsanweisung und die Unterweisung der Bediener – erst danach ist die Anlage wieder freigegeben.
Prüfung nach Änderung
Werden an einem prüfpflichtigen Arbeitsmittel Änderungen vorgenommen, die die Sicherheit beeinflussen können, ist es vor der weiteren Verwendung zu prüfen; die Technische Regel für Betriebssicherheit TRBS 1201 (Prüfungen von Arbeitsmitteln) beschreibt diese Prüfung und nennt als Mindestinhalte der Aufzeichnung Art, Umfang und Ergebnis sowie Name und Unterschrift des Prüfers. Für Sie heißt das: Planen Sie die Prüfung in das Stillstandsfenster ein – als letzten Schritt vor der Wiederfreigabe, nicht als Termin in drei Wochen. Welche Prüfungen Ihre Anlagen regulär brauchen, steht im Ratgeber zu den Prüfpflichten für Betreiber; die Prüfung nach Änderung kommt hinzu.
Was in die Anlagenakte gehört
- Die fortgeschriebene Gefährdungsbeurteilung mit Anlass und Maßnahme sowie die Bewertung zur wesentlichen Veränderung – auch wenn sie negativ ausfällt.
- Das Schutzkonzept mit Position und Art jeder Schutzeinrichtung, der nachgetragene Schaltplan und die Komponentenliste mit Zuverlässigkeitsangaben des Herstellers.
- Die Aufzeichnung der Funktionsprüfung je Element und der Prüfung nach Änderung, bei Lichtgittern mit gemessener Nachlaufzeit.
- Die angepasste Betriebsanweisung, der Unterweisungsnachweis und Fotos der Einbausituationen.
Unterweisung
Eine Schutztür, die niemand erklärt hat, wird mit Kabelbinder festgesetzt, sobald sie stört. Die Unterweisung gehört deshalb zur Nachrüstung wie die Prüfung: Warum ist die Einrichtung da, wie quittiert man den Wiederanlauf, wen ruft man an, wenn sie stört – statt zu überbrücken.
Welche Fehler passieren bei der Nachrüstung – und wie vermeiden Sie sie?
Die häufigsten Fehler bei der Nachrüstung von Sicherheitseinrichtungen sind Schutzeinrichtungen am falschen Ort, eine Einbindung, die nicht zur Kette passt, ignorierte Nachlaufzeiten, eine Prüfung „später“ – und das Überbrücken im Betrieb, das aus jeder Nachrüstung wieder eine Lücke macht.
Überbrücken ist kein Kavaliersdelikt
Sicherheitsrelevante Mess-, Steuer- und Regeleinrichtungen – dazu zählen Schutztürschalter, Lichtgitter und Not-Aus-Kreise – dürfen nicht außer Funktion gesetzt oder überbrückt werden, und ihre Funktion ist regelmäßig zu prüfen; das verlangt die Technische Regel TRBS 1115. Für Sie heißt das: Stört eine nachgerüstete Einrichtung im Betrieb, liegt ein Konzeptproblem vor – falsche Position, fehlende Betriebsart für das Einrichten, zu empfindliches Schutzfeld –, das gelöst wird, nicht überbrückt. Warum das zum Fachbetrieb gehört, beschreibt unser Ratgeber zu Fehlern bei der Eigenwartung.
Falscher Ort, halbe Einbindung, Prüfung „später“
Ein Not-Aus-Taster hinter einer Stütze, in Kniehöhe oder auf der Seite, von der niemand kommt, erfüllt die Vorgabe auf dem Papier und im Ernstfall nicht; die Position wird an der Anlage festgelegt – mit dem Bediener, in seiner Betriebsart, in Griffhöhe. Ein Lichtgitter, das nur den Förderantrieb stoppt und nicht die Hubachse dahinter, ist eine halbe Schutzeinrichtung; das Schutzkonzept legt fest, welche Bewegungen eine Einrichtung stoppen muss – alle im erreichbaren Bereich. Und wer die Prüfung auf das nächste Quartal legt, arbeitet bis dahin mit einer Kette, von der niemand nachgewiesen hat, dass sie funktioniert.
So läuft das bei uns im Rhein-Main-Gebiet
Sicherheitseinrichtungen im Rhein-Main-Gebiet nachzurüsten heißt für uns meist: Bestandsanlagen in Logistikzentren bei Frankfurt, am Flughafen Frankfurt und in Produktionsbetrieben in Offenbach, Hanau, Darmstadt und Aschaffenburg, die weiterlaufen müssen, während die Sicherheitstechnik nachzieht – mit kurzen Stillstandsfenstern, oft nachts oder am Wochenende.
Unsere Nachrüstungen beginnen mit einer Begehung, bei der wir drei Dinge klären: Gefährdung und Arbeitspositionen, die vorhandene Sicherheitssteuerung und das Stillstandsfenster, das der Betrieb geben kann. Daraus entsteht ein Schutzkonzept mit Schnittstellenliste: Wer liefert, wer fertigt, wer schaltet frei, wer bindet ein, wer prüft, wer unterweist. Am Flughafen Frankfurt kommen Zutritt, Zuverlässigkeitsüberprüfung und Begleitung hinzu – mehr dazu in unserem Ratgeber zur Instandhaltung am Flughafen Frankfurt; unsere Monteure sind für den Einsatz in Flughafen- und Sicherheitsbereichen überprüft.
Die Werkstatt in Rodgau ist der Ort der Vormontage: Gehäuse mit Kabelverschraubungen, Klemmen und Beschriftung, Haltebleche nach Aufmaß, Einheiten nach Montagepunkten sortiert. In der Halle bleibt, was in der Halle sein muss – bei Fördertechnik besonders wichtig; worauf es dort sonst ankommt, steht in unserem Ratgeber zur Instandhaltung von Fördertechnik.
So machen wir das in der Praxis
Drei Einsätze aus unserem Auftragstagebuch zeigen die Bandbreite: elektrische Sicherheitstechnik in der Sicherheitskette einer Sortieranlage, eine mechanische Absturzsicherung an einer Übergabestelle und eine Arbeitsplattform über einer laufenden Anlage.
32 Not-Aus-Taster in zwei Tagen – Sortieranlage am Flughafen Frankfurt
An einer Paket-Sortieranlage am Flughafen Frankfurt haben wir 32 Not-Aus-Taster und etliche Sensoren nachgerüstet. Anlass war eine Erweiterung der Anlage: Mit jedem neuen Abschnitt muss die Sicherheitstechnik mitwachsen. Die Haltebleche wurden passend zur jeweiligen Einbausituation an Gestellen und Förderstrecken vormontiert, die Schalter befestigt und ausgerichtet, alle neuen Taster und Sensoren in die vorhandene Sicherheitskette eingebunden.
Zwei Monteure – Mechanik und Elektrik aus einer Hand – haben die komplette Nachrüstung in zwei Einsatztagen in den Stillstandszeiten der Anlage geschafft, weil das Material vorbereitet war, bevor die Fenster begannen. Jedes Gehäuse hatte Kabelverschraubung, Klemmen und Beschriftung, bevor es an die Anlage kam; an einem Montagepunkt brachte eine Trägerplatte aus Edelstahl den Taster am Anlagenrahmen in Griffhöhe. Nachrüstung im Bestand ist Detailarbeit: Jede Einbausituation braucht ihre Lösung, und die Einbindung in den bestehenden Sicherheitskreis muss sauber sein.
Dreifache Kippschleuse statt offener Kante – Produktionsanlage
In einer Produktionsanlage haben wir eine dreifache Kippschleuse am Rand einer Gefahrenkante im ersten Obergeschoss montiert, damit Ware von oben sicher auf den Fahrweg übergeben werden kann, ohne dass ein Mitarbeiter in die Gefahrenzone tritt. Die Ware wird auf der Arbeitsbühne in die Schleuse kommissioniert, der Mitarbeiter verschließt sie von Hand, und erst dann ist sie von außen mit dem Stapler abnehmbar. Unser Team hat die Kippschleuse mit Schwerlastankern am Boden befestigt, sodass sie auch bei Berührung durch Stapler oder Hubwagen steht; das Rolltor wurde danach entfernt. Eine mechanische Sicherheitseinrichtung ohne Eingriff in eine Steuerung – Nachrüstung heißt manchmal Trennen statt Überwachen.
Arbeitsplattform über laufender Anlage – Automobilbetrieb in Mannheim
In einem Automobilbetrieb in Mannheim haben wir eine Montage- und Arbeitsplattform über einer bestehenden Anlage installiert: Aluminiumprofile und Gitterroste, gefertigt und vor Ort an die Maschine angepasst. Die Plattform musste der Anlage und ihren Förderbändern Platz lassen und zugleich Spalten und Öffnungen so klein halten, dass das Personal bei Wartungsarbeiten geschützt ist; die Füße wurden so positioniert, dass der Produktionsablauf nicht beeinträchtigt wird. Umlaufender Handlauf, Klapptüren und Bordbretter sorgen für sicheres Aufsteigen – Absturzsicherung für eine Maschine, deren Konstrukteur an diese Wartungsarbeiten nicht gedacht hat.
Steht bei Ihnen ein Befund, eine Erweiterung oder eine Gefährdungsbeurteilung an, die nach Not-Aus, Schutztür, Lichtgitter oder Absturzsicherung verlangt? Dann sprechen Sie uns an – eine Begehung klärt meist in einer Stunde, welche Schutzeinrichtung passt, was die Steuerung hergibt und welches Stillstandsfenster die Nachrüstung braucht.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Schreiben Sie die Nachrüstung nicht als „Lieferung und Montage von Not-Aus-Tastern“ aus, sondern als Leistung mit Schnittstellen: Schutzkonzept, Fertigung der Halterungen, Montage, Einbindung durch Elektrofachkräfte, Funktionsprüfung mit Aufzeichnung, Dokumentationsnachtrag. Fragen Sie, wo die Leistung des Bieters an der Sicherheitssteuerung endet – ein Angebot ohne diese Grenze erzeugt den Nachtrag im Stillstandsfenster.
Für Planer: Wenn Sie eine Bestandsanlage erweitern, planen Sie die Sicherheitstechnik des neuen Abschnitts mit – Not-Aus an jeder Arbeitsposition, Zugänge mit Schutztüren, Übergabestellen mit Lichtgitter oder Schleuse, Reserven in der Sicherheitssteuerung. Legen Sie fest, wer die Bewertung zur wesentlichen Veränderung erstellt, und zeichnen Sie Schutzeinrichtungen in den Aufstellplan.
Für Projektleiter und Bauleiter: Als Projektleiter stimmen Sie Stillstandsfenster, Komponentenlieferung, Steuerungsfachbetrieb und Prüfer so ab, dass die Prüfung nach Änderung im selben Fenster liegt wie die Montage. Als Bauleiter weisen Sie ein, geben die Freischaltung frei, legen die Positionen der Schutzeinrichtungen mit den Bedienern fest und nehmen die Funktionsprüfung ab, bevor die Anlage wieder läuft.
Für Instandhaltungsleiter: Sie kennen die Anlage, ihre Betriebsarten und die Stellen, an denen Bediener heute improvisieren. Halten Sie die Gefährdungsbeurteilung nach jedem Umbau fort, sichern Sie vor der Beauftragung Schaltplan und Komponentenliste der Sicherheitskette und legen Sie fest, wer nach der Nachrüstung prüft und unterweist. Eine nachgerüstete Einrichtung, die stört, ist Ihr Hinweis auf ein Konzeptproblem – bevor jemand überbrückt.
Für Sicherheitsfachkräfte und HSE-Koordinatoren: Verlangen Sie ein Schutzkonzept, das jede Maßnahme der Gefährdung zuordnet, die sie beseitigt, und die Einbindung in die Sicherheitskette benennt. Prüfen Sie die Bewertung zur wesentlichen Veränderung auf die drei Prüffragen. Funktionsprüfung je Element, gemessene Nachlaufzeit und Unterweisungsnachweis sind die drei Punkte, an denen Sie hinschauen sollten.
Für Betriebs- und Werksleiter: Geben Sie die Stillstandsfenster frei, die eine saubere Nachrüstung braucht, und verlangen Sie im Gegenzug Vormontage, damit die Fenster kurz bleiben. Eine erkannte Lücke wartet nicht bis zum nächsten Budgetjahr – ein Beinahe-Unfall ist der letzte günstige Hinweis.
Prüfliste Nachrüstung Sicherheitseinrichtungen zum Anfordern
Die Prüfliste Nachrüstung Sicherheitseinrichtungen fasst auf zwei Seiten zusammen, was von der Gefährdungsbeurteilung bis zur Wiederfreigabe geklärt sein muss: Anlass und Gefährdung, Schutzmaßnahme, Einbindung, Zuständigkeiten, die drei Prüffragen zur wesentlichen Veränderung, Funktionsprüfung, Aufzeichnung, Unterweisung und Anlagenakte – als Struktur zum Ausfüllen. Fordern Sie die Prüfliste über unser Kontaktformular an – Stichwort „Prüfliste Nachrüstung“.
Why Omega Mounting?
Omega Mounting rüstet von Rodgau bei Frankfurt aus Sicherheitseinrichtungen an Bestandsanlagen im Rhein-Main-Gebiet nach – mit Monteuren, die Mechanik und Elektrik mitbringen, mit einer Werkstatt für Haltebleche, Trägerplatten, Schutzzaunfelder und Plattformen nach Aufmaß und mit Erfahrung in Bereichen mit strengem Zutritt wie am Flughafen Frankfurt. Die verlinkten Einsätze zeigen, was das heißt: 32 Not-Aus-Taster in zwei Tagen, weil alles vorbereitet war; eine Kippschleuse, die eine Absturzkante entschärft; eine Plattform, die Wartungspersonal schützt. Über unsere 24-Stunden-Hotline erreichen Sie uns auch, wenn ein Prüfbefund die Anlage gesperrt hat. Für Sie heißt das: ein Ansprechpartner für Fertigung, Montage, Einbindung und Funktionsprüfung, eine klare Aussage, wo unsere Leistung an der Sicherheitssteuerung endet – und kurze Wege nach Frankfurt, Offenbach, Hanau und Darmstadt.
Conclusion
Sicherheitseinrichtungen nachzurüsten ist mehr als einen Taster anzuschrauben: Es beginnt mit der Gefährdungsbeurteilung, die die Lücke benennt, führt über ein Schutzkonzept, das zur Sicherheitskette passt, und endet erst mit Prüfung, Aufzeichnung und Unterweisung. Die wesentliche Veränderung ist dabei kein Grund, nicht nachzurüsten, sondern eine Frage mit drei Prüffragen, deren Antwort Sie dokumentieren. Schicken Sie uns den Befund oder die Gefährdungsbeurteilung, Fotos der Anlage und Ihr mögliches Stillstandsfenster – wir melden uns mit einer ehrlichen Einschätzung, welche Schutzeinrichtung passt und wer dafür was übernimmt.
