Kranbahn vermessen und ausrichten: Messung, Korrektur, Nachweis
Von Tobias Schott · Lesezeit ca. 24 Minuten · Stand: Oktober 2026
Wer Laufräder tauscht, ohne die Kranbahn zu vermessen, tauscht sie bald wieder – denn Schräglauf, Spurkranzverschleiß und lose Schienenklemmen haben ihre Ursache meist in der Bahn, nicht im Kran.
Der Kran läuft, aber er läuft nicht rund. Beim Fahren quietscht es an derselben Stelle, die Spurkränze der Laufräder sind einseitig blank, an einem Schienenstoß ruckt die Brücke. Der Sachkundige hat Laufräder bemängelt, die Instandhaltung hat sie getauscht – und ein Jahr später steht derselbe Befund im Prüfbuch. Dann ist nicht der Kran das Problem, sondern die Bahn, auf der er fährt. Wer die Kranbahn vermessen lässt, findet die Ursache statt der Symptome.
Dieser Ratgeber vertieft unsere Grundlagenseite zu Wartung und Austausch von Krananlagen für den Teil, der dort nur ein Schritt ist: die Kranbahn. Er erklärt, woran Sie eine schlechte Bahn erkennen, wann eine Vermessung ansteht, welche Größen gemessen werden und was danach korrigiert wird. Toleranzwerte finden Sie hier bewusst nicht. Sie stehen in zwei Regelwerken – der internationalen Krannorm ISO 12488-1 und der deutschen Kranbahn-Richtlinie VDI 3576 – sowie in den Unterlagen des Kranherstellers und gelten je Anlage.
Wir schreiben aus der Sicht des Montage- und Instandhaltungspartners: Wir vermessen, richten und dokumentieren Kranbahnen. Die Prüfung des Krans bleibt bei der befähigten Person oder dem Sachverständigen, die Statik beim Tragwerksplaner.
Das Wichtigste in Kürze
- Eine Kranbahn besteht aus Kranbahnträgern, Kranschiene, Schienenbefestigung, Endanschlägen mit Puffern und der Stromschiene – sie ist Tragwerk und Fahrbahn zugleich.
- Schräglauf, einseitiger Spurkranzverschleiß, Geräusche an Schienenstößen, lose Klemmen und immer wieder getauschte Laufräder sind die Zeichen für eine Bahn außerhalb der Toleranz.
- Vermessen wird vor der Kranmontage, nach Umbauten an Halle oder Bahn, nach einem Anfahrstoß und wiederkehrend nach Gefährdungsbeurteilung und Herstellerangabe.
- Gemessen werden Spurmittenmaß, Höhenlage, Seitenlage, Geradheit, Schienenstöße und Neigung – bewertet nach der Krannorm ISO 12488-1, der Kranbahn-Richtlinie VDI 3576 und den Angaben des Kranherstellers.
- Korrigiert wird an Schiene und Befestigung: nachrichten, unterfüttern, Klemmen tauschen, Stöße bearbeiten; Eingriffe in die Träger laufen über den Tragwerksplaner.
- Omega Mounting misst, richtet und dokumentiert; die Prüfung des Krans und die Freigabe nach der Korrektur übernimmt die befähigte Person oder der Sachverständige.
- Das Messprotokoll mit Vorher- und Nachher-Werten gehört ins Prüfbuch – als Nachweis, dass der Verschleiß an der Ursache behoben wurde.
Was ist eine Kranbahn – und was gehört dazu?
Eine Kranbahn ist die ortsfeste Fahrbahn eines Brücken- oder Portalkrans: zwei parallele Kranbahnträger mit aufgesetzten Kranschienen, auf denen die Laufräder des Krans fahren, samt Schienenbefestigung, Endanschlägen, Puffern und der Stromschiene für die Energiezuführung.
Die Kranbahn gehört baulich zur Halle oder zum Portal, nicht zum Kran. Der Kranhersteller liefert die Brücke, die Bahn stellt der Betreiber – im Tragwerk, auf Konsolen oder als Portal. Wer Verschleiß am Kran hat, sucht deshalb an zwei Stellen: am Kran und an der Bahn, die ihn führt.
Die Bauteile im Einzelnen
- Kranbahnträger. Walzprofile oder geschweißte Träger, die die Radlasten aufnehmen und in Stützen oder Portal leiten. Sie sind Teil des Tragwerks.
- Kranschiene. Das Profil, auf dem die Laufräder fahren – Flachstahl, Vierkantschiene oder Spezialprofil. Sie verschleißt am Kopf und an den Flanken.
- Schienenbefestigung. Geschweißt oder geklemmt. Klemmen erlauben das Nachrichten, lockern sich aber unter Lastwechseln.
- Schienenstöße. Die Übergänge zwischen den Schienenabschnitten – geschweißt, gelascht oder mit Spalt. Hier entstehen Schläge und Risse.
- Endanschläge und Puffer. Begrenzen den Fahrweg mechanisch; davor sitzen Vor- und Endabschaltung.
- Stromschiene. Läuft parallel zur Bahn; ihre Lage hängt an der Lage der Bahn.
Welche Kranbauarten auf welcher Bahn fahren, erklärt unser Beitrag zu Hallenkran und Kranbahn. Hier geht es um das, was die Bahn über die Jahre macht: Sie bewegt sich. Radlasten, Bremskräfte, Temperaturgang, Setzungen und Umbauten verschieben Schiene oder Träger um Beträge, die das Auge nicht sieht. Der Kran sieht sie: Er läuft schräg, verkantet, verschleißt.
Woran erkennen Sie, dass die Kranbahn Ursache für Verschleiß ist?
Dass die Kranbahn die Ursache ist, erkennen Sie an Verschleiß, der nach dem Tausch der Bauteile am Kran wiederkommt – einseitig abgenutzte Spurkränze, Schräglauf der Brücke, Geräusche an immer denselben Stellen, lose Schienenklemmen und Risse an Schienenstößen.
| Symptom | Was dahinterstecken kann | Was zu tun ist |
|---|---|---|
| Schräglauf der Kranbrücke – ein Kopfträger eilt vor. | Spurmittenmaß oder Seitenlage außerhalb der Toleranz, ungleiche Laufraddurchmesser, Antrieb. | Bahn vermessen, bevor am Antrieb gedreht wird. |
| Einseitiger Spurkranzverschleiß. | Seitenlage, Schienen nicht parallel, Höhenversatz zwischen den Bahnen. | Spurmittenmaß und Seitenlage messen. |
| Blanke Laufflächen, Grate an der Schiene. | Höhenlage ungleich, Schienenkopf verschlissen. | Höhenlage und Schienenprofil aufnehmen. |
| Rucken oder Schlag an einer Stelle. | Schienenstoß mit Versatz, Spalt oder Riss. | Stöße einzeln aufnehmen. |
| Lose Klemmen, wandernde Schiene. | Lastwechsel, fehlende Vorspannung, Schiene unter Zwang. | Befestigung prüfen, Ursache der Zwängung suchen. |
| Risse an Stößen oder Anschweißungen. | Stoßversatz, Schlagbeanspruchung, Ermüdung. | Befund an befähigte Person und Tragwerksplaner. |
| Stromabnehmer verschleißt, Störungen. | Stromschiene läuft nicht parallel zur Bahn. | Stromschiene mit der Bahn vermessen. |
Woran Bediener Warnzeichen im Alltag hören und fühlen, beschreibt der Ratgeber zum Verschleiß erkennen an Maschinen. Für die Kranbahn gilt eine einfache Regel: Jeder zweite Tausch desselben Teils ist ein Messauftrag.

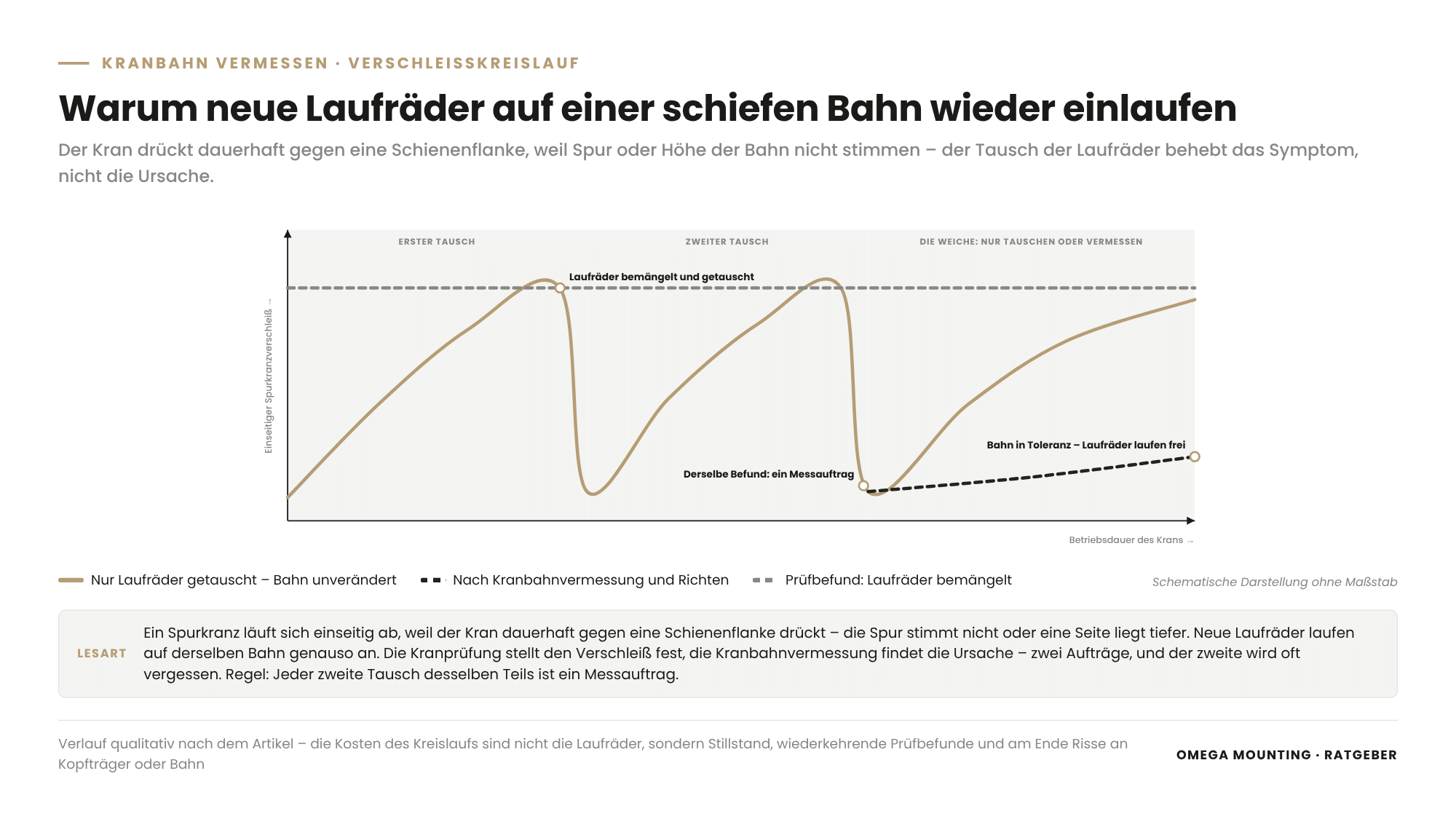

Der Kreislauf aus Laufradverschleiß und Kranbahn
Laufradverschleiß ist selten eine Frage des Laufrads. Ein Spurkranz läuft sich einseitig ab, weil der Kran dauerhaft gegen eine Schienenflanke drückt – weil die Spur nicht stimmt oder eine Seite tiefer liegt. Neue Laufräder laufen auf derselben Bahn genauso an. Die Kosten dieses Kreislaufs sind nicht die Laufräder, sondern Stillstand, wiederkehrende Prüfbefunde und am Ende Risse an Kopfträger oder Bahn. Die Kranprüfung stellt den Verschleiß fest; die Kranbahnvermessung findet die Ursache – zwei Aufträge, und der zweite wird oft vergessen.
Wann sollten Sie die Kranbahn vermessen lassen?
Eine Kranbahn sollte vermessen werden, bevor ein Kran darauf montiert wird, nach jedem Umbau an Halle oder Bahn, nach einem Anfahrstoß oder einer Kollision, bei auffälligem Verschleißbild und wiederkehrend in dem Abstand, den Gefährdungsbeurteilung und Herstellerangabe festlegen.
| Anlass | Warum | Wer stößt es an |
|---|---|---|
| Neubau vor der Kranmontage. | Der neue Kran soll auf einer Bahn in Toleranz laufen; nach dem Einhub kostet jede Korrektur Stillstand. | Bauleiter, Kranhersteller. |
| Kranaustausch auf bestehender Bahn. | Der neue Kran erbt sonst die Fehler des alten; Radlasten und Spurkranzmaße können sich ändern. | Instandhaltungsleiter, Planer. |
| Umbau der Halle. | Setzungen und Verschiebungen übertragen sich auf die Bahn. | Bauleiter, Tragwerksplaner. |
| Anfahrstoß, Kollision, Lastabsturz. | Außergewöhnliches Ereignis – Prüfung vor Weiterverwendung, Bahn und Endanschläge einbeziehen. | Betreiber, befähigte Person. |
| Verschleißbild am Kran. | Wiederkehrender Laufrad- oder Spurkranzverschleiß, Schräglauf, Geräusche. | Instandhaltung, Sachkundiger. |
| Wiederkehrend. | Abstand nach Gefährdungsbeurteilung, Herstellerangabe und Beanspruchung. | Betreiber. |
| Änderung der Nutzung. | Höhere Lasten, mehr Lastspiele, zweite Katze, Tandembetrieb. | Werksleiter, Planer. |
Wie oft – und warum wir keine Frist nennen
Eine feste Frist für die Kranbahnvermessung gibt es nicht als allgemeine Zahl. Die Kranprüfung selbst ist mindestens jährlich; ob und wie oft die Bahn dabei vermessen wird, legt der Betreiber in seiner Gefährdungsbeurteilung fest – nach Beanspruchung, Alter, Vorbefunden und Herstellerangabe. Ein Kran im Dreischichtbetrieb braucht einen anderen Rhythmus als ein Werkstattkran; mehr dazu im Ratgeber zu den Prüfpflichten für Anlagenbetreiber.

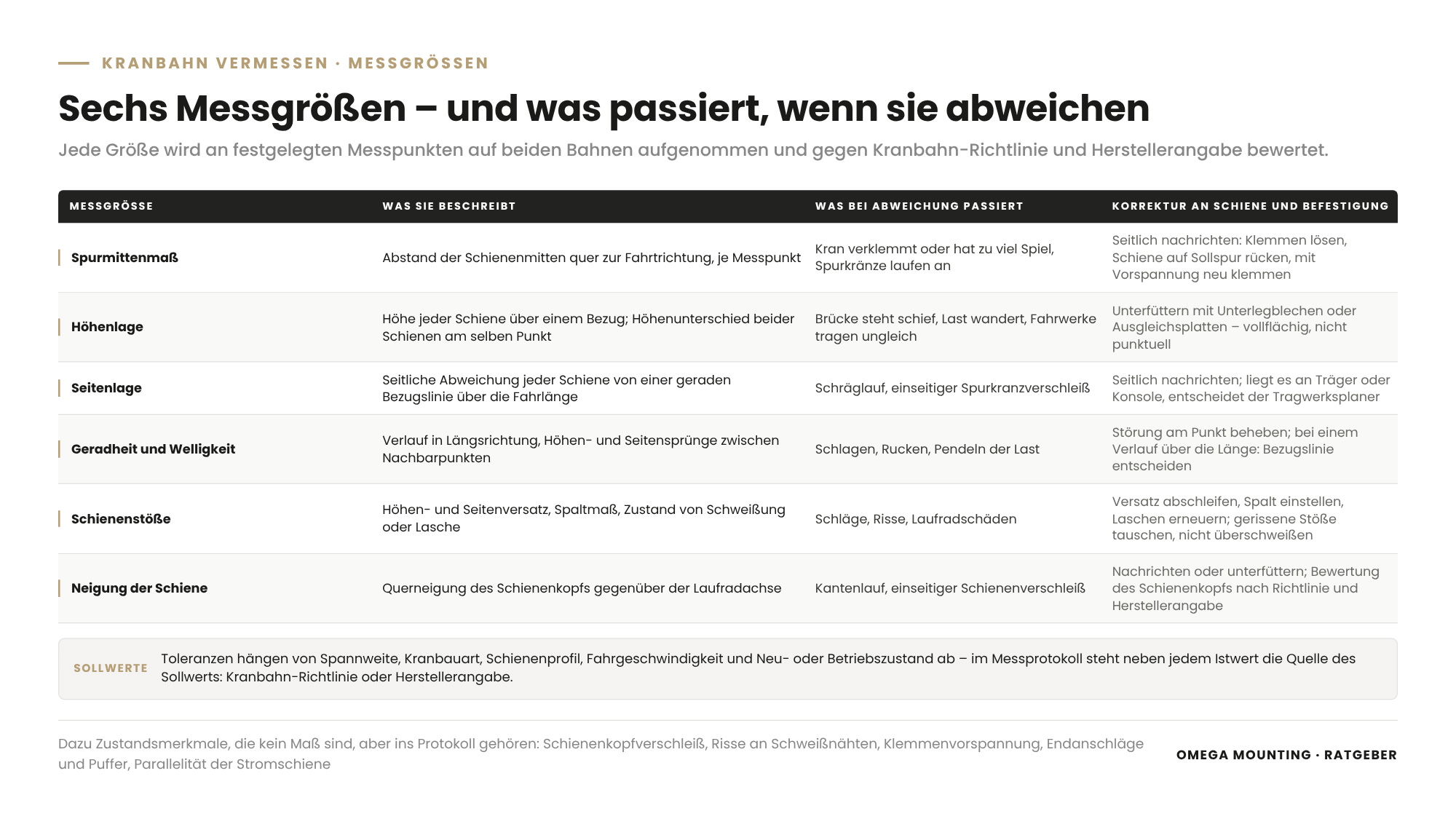

Kranbahn vermessen: Welche Größen werden gemessen – und wonach bewertet?
Bei der Vermessung einer Kranbahn werden sechs Größen aufgenommen – Spurmittenmaß, Höhenlage, Seitenlage, Geradheit, Schienenstöße und Neigung – und gegen die Toleranzen der Kranbahn-Richtlinie und die Angaben des Kranherstellers bewertet.
| Messgröße | Was sie beschreibt | Was bei Abweichung passiert |
|---|---|---|
| Spurmittenmaß. | Abstand der beiden Schienenmitten quer zur Fahrtrichtung, an jedem Messpunkt. | Kran verklemmt oder hat zu viel Spiel; Spurkränze laufen an. |
| Höhenlage. | Höhe jeder Schiene über einem Bezug und Höhenunterschied beider Schienen am selben Messpunkt. | Brücke steht schief, Last wandert, Fahrwerke tragen ungleich. |
| Seitenlage. | Seitliche Abweichung jeder Schiene von einer geraden Bezugslinie. | Schräglauf, einseitiger Spurkranzverschleiß. |
| Geradheit und Welligkeit. | Verlauf der Schiene in Längsrichtung, Höhen- und Seitensprünge zwischen benachbarten Punkten. | Schlagen, Rucken, Pendeln der Last. |
| Schienenstöße. | Höhen- und Seitenversatz, Spaltmaß, Zustand von Schweißung oder Lasche. | Schläge, Risse, Laufradschäden. |
| Neigung der Schiene. | Querneigung des Schienenkopfs gegenüber der Laufradachse. | Kantenlauf, einseitiger Schienenverschleiß. |
Dazu kommen Zustandsmerkmale, die kein Maß sind, aber ins Protokoll gehören: Schienenkopfverschleiß, Risse an Schweißnähten, Zustand und Vorspannung der Klemmen, Lage der Endanschläge und Puffer, Parallelität der Stromschiene.
Warum hier keine Toleranzwerte stehen
Die zulässigen Abweichungen hängen von Spannweite, Kranbauart, Schienenprofil, Fahrgeschwindigkeit und davon ab, ob die Bahn neu oder im Betrieb ist. Wer eine Zahl aus einem Ratgeber auf seine Bahn überträgt, bewertet falsch. Deshalb steht im Messprotokoll neben jedem Istwert die Quelle des Sollwerts – Norm, Richtlinie oder Herstellerangabe.
Zwei Regelwerke sind dabei sauber zu trennen. Die Krannorm ISO 12488-1 ist die internationale Norm für Toleranzen an Laufrädern und Fahrbahnen von Kranen. Sie beschreibt Kran und Bahn als ein System, legt Grenzwerte für Bau und Betrieb fest und ordnet sie Toleranzklassen zu. Der Kranhersteller bezieht sich in seinen Unterlagen in der Regel auf diese Norm: Er nennt die Klasse, für die seine Fahrwerke ausgelegt sind, und daraus folgen die Sollwerte, gegen die eine Bahn zu messen ist. Die Kranbahn-Richtlinie ist die deutsche Ausführungsregel für die Schiene selbst: Schienenverbindungen, Schienenlagerung, Schienenbefestigung sowie Fertigungstoleranzen für neue Kranbahnen und Krane mit Empfehlungen für Toleranzen im Betrieb. Sie ist das Arbeitsmittel des Stahlbauers und des Monteurs, der die Bahn richtet. Kurz: Die Norm sagt, was der Kran von seiner Bahn braucht; die Richtlinie sagt, wie die Bahn gebaut, befestigt und instand gehalten wird. Für Sie heißt das: Toleranzklasse vom Kranhersteller bestätigen lassen, Bahn nach der Richtlinie ausführen und richten, Messprotokoll mit beiden Quellen je Messgröße verlangen.

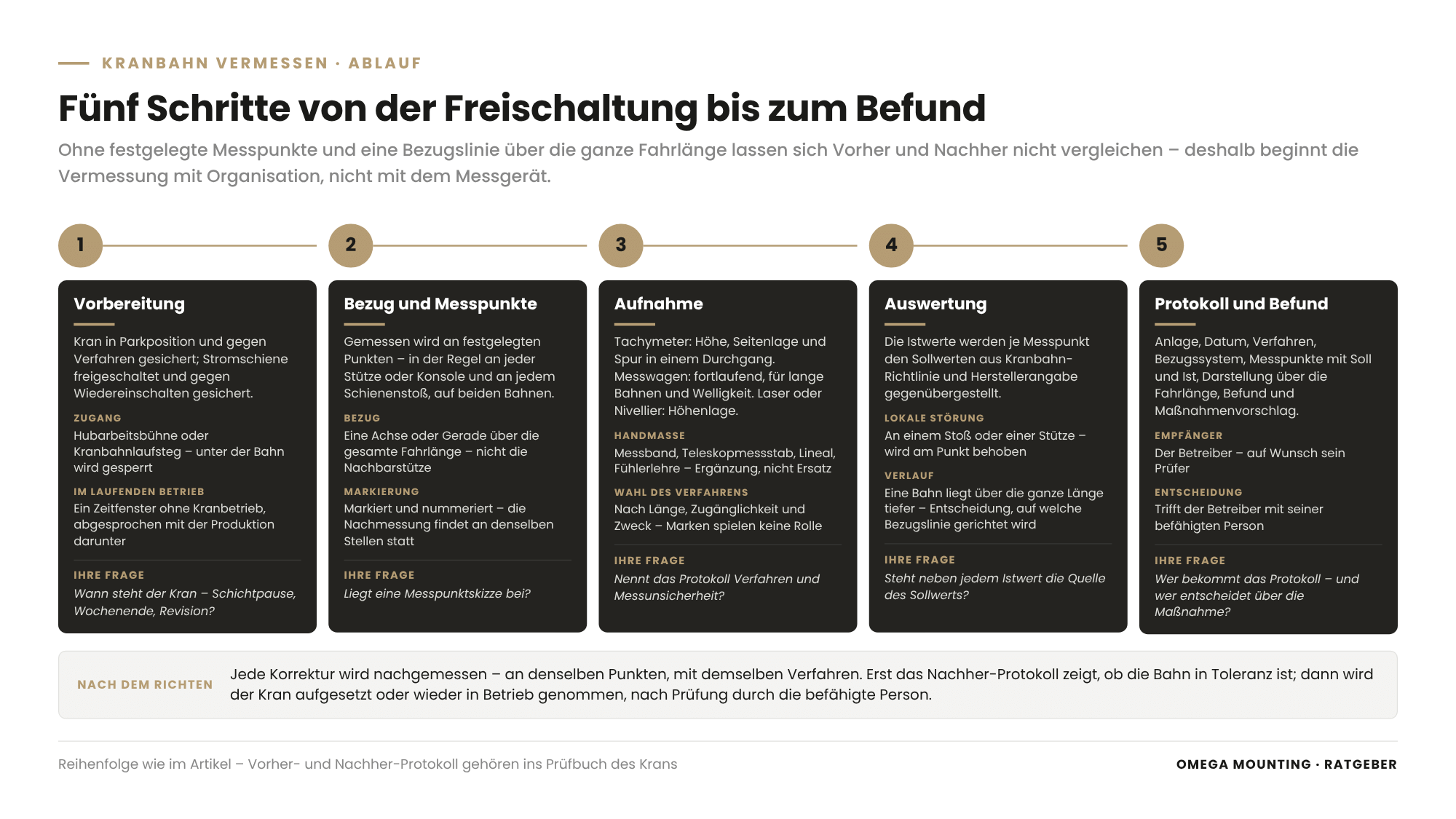

Wie läuft eine Kranbahnvermessung ab?
Eine Kranbahnvermessung läuft in fünf Schritten ab: Vorbereitung mit Freischalten und Zugang, Festlegen von Bezugssystem und Messpunkten, Aufnahme der Messgrößen über die gesamte Fahrlänge, Auswertung gegen die Sollwerte und Protokoll mit Befund und Maßnahmenvorschlag.
Schritt 1: Vorbereitung
Der Kran wird in eine Parkposition gefahren und gegen Verfahren gesichert, die Stromschiene freigeschaltet und gegen Wiedereinschalten gesichert – wie bei jeder Arbeit an einer Anlage mit Energie, siehe Lockout/Tagout in der Instandhaltung. Der Zugang zur Bahn erfolgt über Hubarbeitsbühne oder Kranbahnlaufsteg; unter der Bahn wird gesperrt. Im laufenden Betrieb heißt das: ein Zeitfenster ohne Kranbetrieb und Absprache mit der Produktion darunter.
Schritt 2: Bezugssystem und Messpunkte
Gemessen wird an festgelegten Punkten – in der Regel an jeder Stütze oder Konsole und an jedem Schienenstoß, auf beiden Bahnen gegenüberliegend. Als Bezug dient eine Achse oder Gerade, die über die gesamte Fahrlänge gilt, nicht die Nachbarstütze. Die Messpunkte werden markiert und nummeriert, damit die Nachmessung an denselben Stellen stattfindet. Ohne diese Festlegung lassen sich Vorher und Nachher nicht vergleichen.
Schritt 3: Messverfahren
- Tachymeter. Ein elektronisches Messgerät nimmt Winkel und Strecken zu einem Prisma auf, das an jedem Messpunkt auf die Schiene gesetzt wird – Höhe, Seitenlage und Spur in einem Durchgang.
- Rotationslaser und Nivellier. Für die Höhenlage über lange Strecken; robust, aber nur für eine Größe.
- Messwagen. Fährt auf der Schiene und nimmt Spur, Höhe und Seitenlage fortlaufend auf – sinnvoll bei langen Bahnen und für die Welligkeit.
- Handmaße. Spurmittenmaß mit Messband oder Teleskopmessstab, Stoßversätze mit Lineal und Fühlerlehre – als Ergänzung, nicht als Ersatz.
Welches Verfahren passt, hängt von Länge, Zugänglichkeit und Zweck ab. Für eine neue Bahn vor der Kranmontage und für eine Befundung bei Verschleiß wird meist die Gesamtaufnahme gewählt. Marken spielen für Sie keine Rolle; das Protokoll muss Verfahren und Messunsicherheit nennen.
Schritt 4: Auswertung
Die Istwerte werden je Messpunkt den Sollwerten gegenübergestellt. Daraus entsteht ein Bild der Bahn: eine lokale Störung an einem Stoß oder einer Stütze – oder ein Verlauf, bei dem eine Bahn über die ganze Länge tiefer liegt. Die Störung wird am Punkt behoben; der Verlauf verlangt eine Entscheidung, auf welche Bezugslinie gerichtet wird.
Schritt 5: Protokoll und Befund
Das Messprotokoll enthält Anlage, Datum, Verfahren, Bezugssystem, die Messpunkte mit Soll und Ist, eine Darstellung über die Fahrlänge, Befund und Maßnahmenvorschlag. Es geht an den Betreiber und auf Wunsch an seinen Prüfer; die Entscheidung trifft der Betreiber mit seiner befähigten Person.
Kranbahn ausrichten: Welche Korrekturen gibt es?
Eine Kranbahn wird ausgerichtet, indem Schiene und Befestigung korrigiert werden – nachrichten, unterfüttern, Klemmen erneuern, Stöße bearbeiten, Endanschläge versetzen; Eingriffe in Träger, Konsolen oder Stützen sind Tragwerksänderungen und laufen über den Tragwerksplaner.
Korrekturen an Schiene und Befestigung
- Seitlich nachrichten. Bei geklemmten Schienen werden die Klemmen gelöst, die Schiene auf die Sollspur gerückt und die Klemmen mit Vorspannung neu gesetzt.
- Unterfüttern. Höhenfehler werden mit Unterlegblechen oder Ausgleichsplatten unter Schiene oder Fußplatte ausgeglichen – vollflächig, nicht punktuell, damit der Träger nicht örtlich überlastet wird.
- Klemmen tauschen. Ausgeschlagene oder gelockerte Klemmen werden ersetzt, Schrauben nach Herstellerangabe angezogen und gesichert.
- Schienenstöße bearbeiten. Versatz wird abgeschliffen, Spalten eingestellt, defekte Laschen oder Schweißungen erneuert; gerissene Stöße werden ausgetauscht, nicht überschweißt.
- Schiene tauschen. Bei Kopfverschleiß über das zulässige Maß nach Herstellerangabe wird der Abschnitt erneuert – mit neuem Stoß in Toleranz.
- Endanschläge und Puffer. Werden nach dem Richten auf die neue Lage und die Pufferhöhe des Krans angepasst; Vor- und Endabschaltung werden neu eingestellt.
Korrekturen am Tragwerk
Liegt die Abweichung nicht in der Schiene, sondern im Träger, in der Konsole oder in der Stütze, endet der Spielraum des Nachrichtens. Verformte Träger, abgesackte Konsolen, ausgerissene Anker oder Setzungen am Fundament sind Tragwerksfragen. Hier gibt der Tragwerksplaner vor, was zulässig ist – verstärken, tauschen, neu unterfüttern mit Verguss –, und der Stahlbau führt es nach seiner Freigabe aus. Wir übernehmen die Montage dieser Maßnahmen und fertigen Passstücke, Konsolen und Endanschläge in unserer Werkstatt in Rodgau; die Tragfähigkeit rechnen wir nicht. Schweißen an tragenden Teilen ist keine Routinearbeit – siehe Reparaturschweißen an Industrieanlagen.
Nach dem Richten: nachmessen
Jede Korrektur wird nachgemessen – an denselben Punkten, mit demselben Verfahren. Erst das Nachher-Protokoll zeigt, ob die Bahn in Toleranz ist. Dann wird der Kran aufgesetzt oder wieder in Betrieb genommen, nach Prüfung durch die befähigte Person. Wie Maschinen am Boden ausgerichtet werden, beschreibt der Ratgeber Maschine ausrichten und verankern – die Logik aus Bezug, Messen, Richten, Fixieren und Nachmessen ist dieselbe.

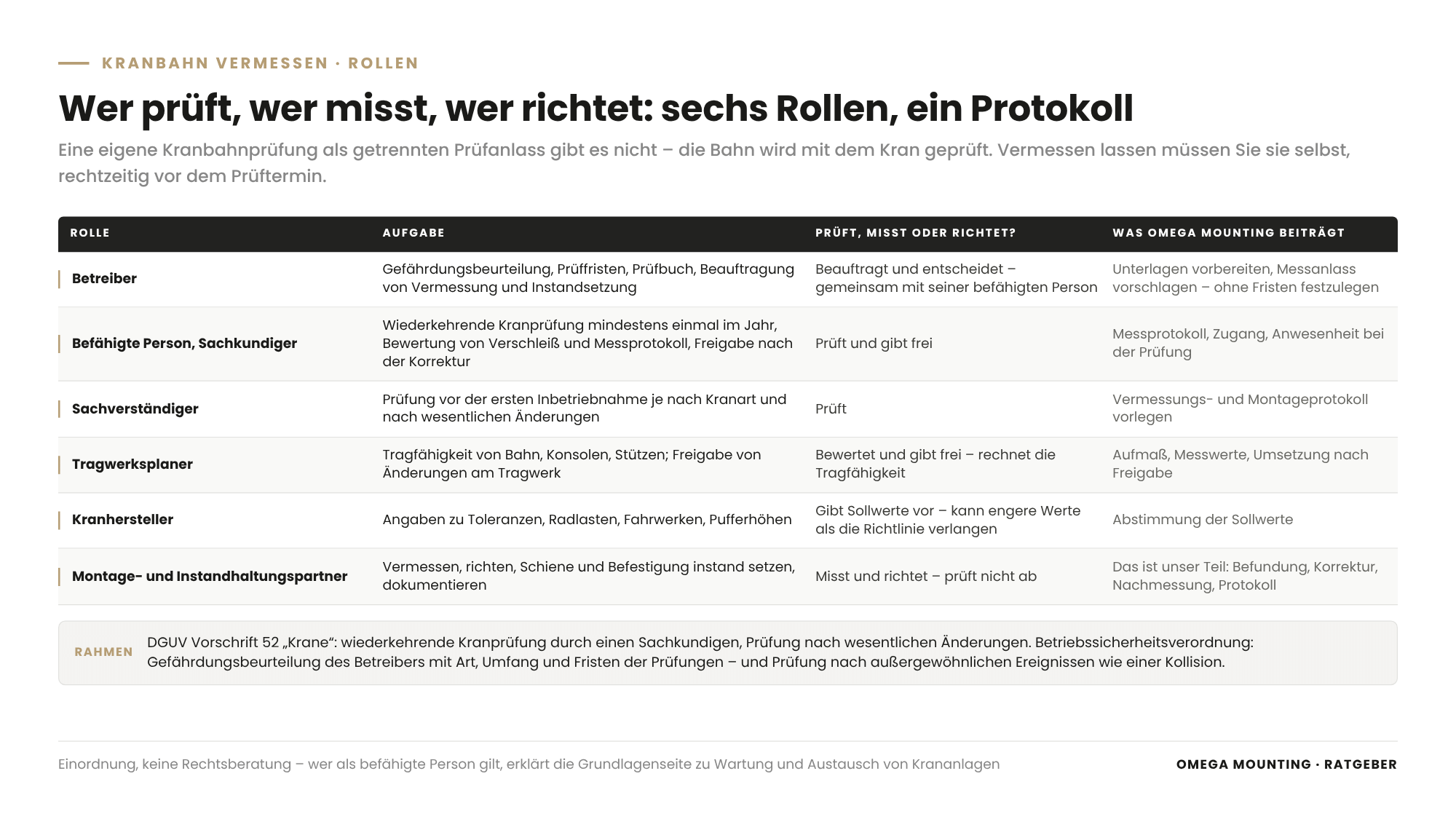

Wer prüft, wer misst, wer richtet? Prüfpflichten als Einordnung
Die Kranprüfung – vor der ersten Inbetriebnahme, nach wesentlichen Änderungen und wiederkehrend mindestens einmal im Jahr – führt eine befähigte Person oder ein Sachverständiger durch; Vermessung und Ausrichten der Kranbahn sind Instandhaltungsleistungen, die der Betreiber beauftragt und deren Ergebnis der Prüfer bewertet.
Zwei Regelwerke setzen den Rahmen. Die Unfallverhütungsvorschrift DGUV Vorschrift 52 „Krane“ verlangt die wiederkehrende Kranprüfung durch einen Sachkundigen und die Prüfung nach wesentlichen Änderungen. Die Betriebssicherheitsverordnung verlangt vom Betreiber die Gefährdungsbeurteilung, aus der sich Art, Umfang und Fristen der Prüfungen ergeben – und die Prüfung nach außergewöhnlichen Ereignissen wie einer Kollision. Eine eigene „Kranbahnprüfung“ als getrennten Prüfanlass gibt es dabei nicht – die Bahn wird mit dem Kran geprüft. Für Sie heißt das: Die Kranbahn ist Teil dessen, was Ihr Prüfer bewertet. Vermessen lassen müssen Sie sie selbst – rechtzeitig vor dem Prüftermin, wenn Sie einen Befund vermeiden wollen. Dieser Ratgeber ersetzt keine Rechtsberatung; er sagt Ihnen, wer welche Rolle hat.
| Rolle | Aufgabe | Was Omega Mounting beiträgt |
|---|---|---|
| Betreiber. | Gefährdungsbeurteilung, Prüffristen, Prüfbuch, Beauftragung. | Unterlagen vorbereiten, Messanlass vorschlagen – ohne Fristen festzulegen. |
| Befähigte Person, Sachkundiger. | Wiederkehrende Kranprüfung, Bewertung von Verschleiß und Messprotokoll, Freigabe. | Messprotokoll, Zugang, Anwesenheit bei der Prüfung. |
| Sachverständiger. | Prüfung vor der ersten Inbetriebnahme je nach Kranart, nach wesentlichen Änderungen. | Vermessungs- und Montageprotokoll vorlegen. |
| Tragwerksplaner. | Tragfähigkeit von Bahn, Konsolen, Stützen; Freigabe von Änderungen. | Aufmaß, Messwerte, Umsetzung nach Freigabe. |
| Kranhersteller. | Angaben zu Toleranzen, Radlasten, Fahrwerken, Pufferhöhen. | Abstimmung der Sollwerte. |
| Montage- und Instandhaltungspartner. | Vermessen, richten, Schiene und Befestigung instand setzen, dokumentieren. | Das ist unser Teil – wir prüfen nicht ab. |
Wer als befähigte Person gilt, erklärt die Grundlagenseite. Was aus einem Prüfbefund an der Bahn wird, zeigt der Ratgeber UVV-Mangel beheben.
Dokumentation: Messprotokoll, Vorher-Nachher, Prüfbuch
Dokumentiert werden das Messprotokoll vor der Korrektur, die ausgeführten Maßnahmen, das Messprotokoll nach der Korrektur und der Eintrag im Prüfbuch des Krans – so, dass ein Dritter nach Jahren nachvollziehen kann, was wann an der Bahn geändert wurde.
Das Vorher-Protokoll begründet die Maßnahme, das Nachher-Protokoll belegt, dass die Bahn in Toleranz ist. Dazwischen stehen die Maßnahmen: welche Klemmen, welche Unterfütterung, welche Stöße, welche Anzugsmomente nach Herstellerangabe – mit Fotos jeder Korrekturstelle vor und nach dem Richten. Wurden Träger oder Stützen berührt, kommt die Freigabe des Tragwerksplaners in die Akte. Aufbewahrt wird das Ganze über die gesamte Verwendungsdauer des Krans. Wie eine Anlagenakte aufgebaut ist, die jedes Audit besteht, erklärt der Ratgeber zur Wartungsdokumentation. Ein Hinweis aus der Praxis: Protokolle, die nur Istwerte zeigen, sind für den Prüfer wenig wert. Jede Zeile braucht den Sollwert und seine Quelle, jedes Protokoll die Messpunktskizze.
Kranbahn bei der Kranmontage: Neubau, Austausch, Portal
Bei jeder Kranmontage wird die Bahn vor dem Einhub vermessen und freigegeben – im Hallenneubau die Bahn des Stahlbaus, beim Austausch die bestehende Bahn, beim Portalkran das eigene Portal nach dem Verguss der Fußplatten.
Neubau: Die Bahn kommt vom Stahlbau, der Kran vom Hersteller
Im Hallenneubau stellt der Stahlbauer die Kranbahn, der Kranhersteller liefert die Brücke. Dazwischen liegt eine Schnittstelle, die oft niemandem zugeordnet ist: Wer vermisst die Bahn vor dem Kran, und wer gibt sie frei? Bleibt das offen, steht am Montagetag der Autokran vor der Halle und die Brücke passt nicht auf die Spur. Bestellen Sie die Vermessung als eigene Position mit Protokoll vor dem Einhubtermin.
Austausch: Die alte Bahn trägt den neuen Kran
Beim Kranaustausch auf bestehender Bahn ist die Vermessung der erste Schritt, nicht der letzte. Der neue Kran kann andere Radlasten, Spurkranzmaße und Pufferhöhen haben. Der Tragwerksplaner prüft die Radlasten, wir vermessen und richten die Bahn, passen Endanschläge an und setzen die Stromschiene – dann erst kommt der Einhub. Wie der Austausch in acht Schritten abläuft, steht auf der Grundlagenseite.
Portalkran: Die Bahn ist Teil des Krans
Beim Portalkran liefert der Hersteller Stützen, Kopfträger und Bahnträger mit, und die Bahn wird beim Aufbau ausgerichtet: Höhe und Diagonalmaß mit dem Laser vermessen, erst dann anziehen, Fußplatten untergießen, aushärten lassen. Das Diagonalmaß ist die Kontrollgröße für die Rechtwinkligkeit: Stimmt es nicht, klemmen später die Fahrwerke.
In großer Höhe
Dass Kranmontage auch in über 30 Metern Höhe funktioniert, zeigt die Montage eines 16t Kran in über 30m Höhe mit drei Monteuren an einem Tag. Die Höhe ändert nichts an den Messgrößen, aber alles an Zugang, Sicherung und Zeitbedarf.
Kranbahn vermessen im Rhein-Main-Gebiet: So läuft das bei uns
Im Rhein-Main-Gebiet vermessen und richten wir Kranbahnen in Produktions- und Stahlbauhallen zwischen Aschaffenburg, Hanau, Offenbach, Darmstadt und Frankfurt – mit kurzen Wegen von Rodgau für Befundung, Richten und Nachmessung.
Typisch sind drei Situationen. Erstens der Bestandskran, dessen Prüfbuch jedes Jahr dieselben Laufräder nennt – dann kommen wir zur Befundung mit Vermessung, meist in einem Wochenendfenster. Zweitens der Hallenneubau in Babenhausen, Dieburg oder Groß-Umstadt, in dem Stahlbau und Kranhersteller aufeinander warten – dann übernehmen wir Vermessung und Freigabe der Bahn. Drittens der Kranaustausch im laufenden Betrieb, bei dem die Bahn in Abschnitten gerichtet wird, während die Produktion darunter in Zeitfenstern weiterläuft – die Grundregeln stehen im Ratgeber zur Wartung im laufenden Betrieb. Was wir rund um Kranbahn und Hallenkran montieren, zeigt unsere Leistungsseite zu Kranmontage und Kranbau.
So machen wir das in der Praxis
Vier Einsätze zeigen, wie Vermessen und Ausrichten bei uns zur Kranmontage gehören.
Kranbahn für einen Hallenkran: kürzen, ausrichten, untergießen
Bei der Montage einer Kranbahn für einen Hallenkran wurde die Bahn gekürzt, neue Endanschläge und Auflageklötze wurden angeschweißt. Die Ständer wurden über Dübel und Einstellschrauben ausgerichtet und mit einem Rundumlaser auf gleiche Höhe gebracht, die Fußplatten verankert und untergossen. Danach hoben zwei Gabelstapler die Bahn auf die Ständer; sie wurde per Laser spurgenau ausgerichtet und fixiert, und die Instandhaltung des Betriebs vermaß sie, bevor der Kran aufgelegt wurde. Für Ihre Bahn heißt das: Höhe zuerst, dann Spur, dann fixieren, dann messen.
Aschaffenburg: Zweiträger-Laufkran auf die Bahn gelegt
Beim Zweiträger-Laufkran mit 16 Tonnen im Raum Aschaffenburg lag die Bahn im Hallenneubau bereit. Zwei Monteure haben Hubwerke und Anbauteile am Boden vormontiert, die Brücke mit dem Autokran über die offenen Wandfelder eingedreht und an einem Einsatztag abgelegt. Dann folgten Stromschiene, Endabschaltung und Steuerung bis zum Hauptstromschalter; ab dort übernahm der Betriebselektriker. Für Ihre Montage heißt das: Diagonalmaß der Brücke und Spur der Bahn gehören vor dem Einhubtermin auf denselben Tisch.
Babenhausen: Portal vermessen, vergossen, dann die Brücke
Beim Portalkran für einen Stahlbaubetrieb in Babenhausen haben zwei Monteure an zwei Einsatztagen ein freistehendes Portal mit 2-Tonnen-Einträgerbrücke errichtet. Tag eins: Portal aufbauen, per Laser in Höhe und Diagonalmaß ausrichten, erst dann anziehen, Fußplatten untergießen, über Nacht aushärten lassen. Tag zwei: Brücke am Boden vormontieren, mit dem Stapler auf die Portalbahn heben, Stromschiene, Endabschaltung und Steuerung montieren. Für Ihre Bahn heißt das: Der Verguss kommt nach dem Messen, belastet wird erst nach dem Aushärten.
Kerntechnischer Bereich: lotrecht ausrichten mit Unterlegblechen
Bei der Werkstatteinrichtung mit zwei Säulenschwenkkranen gab es keine Kranbahn, aber dasselbe Prinzip: zwei Wasserwaagen im 90-Grad-Versatz, Feinjustage über Unterlegbleche unter der Fußplatte, angezogen erst danach. Eine schiefe Säule lässt den Ausleger unter Last wandern – wie eine schiefe Bahn den Kran schräg laufen lässt.
Läuft Ihr Kran schräg, oder soll ein neuer Kran auf eine alte Bahn?
Dann sprechen Sie uns an. Schicken Sie uns Kranart und Tragfähigkeit, den letzten Prüfbucheintrag und ein Foto der Bahn mit Stoß und Klemme. Bei einer Begehung im Rhein-Main-Gebiet sehen wir uns Laufräder, Schiene und Stöße an und sagen Ihnen, ob eine Vermessung die Ursache findet.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Fragen Sie Kranbahnvermessung und Kranbahn-Instandsetzung als eigene Positionen ab – mit Verfahren, Messpunkten, Protokoll vor und nach der Korrektur und der Quelle der Sollwerte. Ein Angebot „Kranbahn ausrichten pauschal“ ohne Vorher-Messung ist nicht vergleichbar. Wie eine vollständige Anfrage aussieht, zeigt der Ratgeber zum Beauftragen von Industriemontage.
Für Planer: Legen Sie im Neubau fest, wer die Bahn vor der Kranmontage vermisst und freigibt – Stahlbau, Kranhersteller oder Montagebetrieb – und schreiben Sie die Toleranzen nach Richtlinie und Herstellerangabe in die Leistungsbeschreibung. Planen Sie Messpunkte und Zugang zur Bahn mit.
Für Projektleiter und Bauleiter: Als Projektleiter setzen Sie Vermessung, Korrektur und Nachmessung vor den Einhubtermin in den Terminplan, mit Aushärtezeiten für Verguss. Als Bauleiter geben Sie die Bahn erst frei, wenn das Nachher-Protokoll vorliegt, sperren unter der Bahn ab und koordinieren Hubarbeitsbühnen, Stahlbau und Elektrik um den Messtermin.
Für Instandhaltungsleiter: Lesen Sie das Prüfbuch rückwärts. Taucht ein Laufrad- oder Fahrwerksbefund zum zweiten Mal auf, beauftragen Sie eine Vermessung, bevor Sie Teile bestellen. Legen Sie den Messanlass in der Gefährdungsbeurteilung fest und heften Sie jedes Messprotokoll zum Kran.
Für Betriebs- und Werksleiter: Eine schiefe Kranbahn kostet Stillstand und irgendwann den Kran. Planen Sie die Vermessung in ein Revisionsfenster und nutzen Sie den Kranaustausch, um Bahn und Radlasten gemeinsam zu betrachten.
Für Sicherheitsfachkräfte und HSE-Koordinatoren: Arbeiten an der Kranbahn sind Arbeiten in der Höhe an einer energieführenden Anlage. Verlangen Sie Freischaltnachweis, Absperrung unter der Bahn und Hubarbeitsbühnen statt Leitern – Grundlagen im Ratgeber zur Hubarbeitsbühne in der Montage.
Kranbahn-Messprotokoll: Vorlage zum Anfordern
Das Kranbahn-Messprotokoll ist eine zweiseitige Vorlage für Befundung und Nachweis. Seite 1 nimmt Anlage, Kran, Bahnlänge, Verfahren, Bezugssystem und die Messpunkte je Achse mit Soll- und Istfeldern für Spurmittenmaß, Höhenlage, Seitenlage und Schienenstöße auf – ohne vorgegebene Werte, denn die Sollwerte kommen aus Richtlinie und Herstellerangabe. Seite 2 enthält Befund, Maßnahme je Messpunkt, Nachmessung und die Unterschriften von Montagebetrieb, Betreiber und Prüfer. Fordern Sie die Vorlage über unser Kontaktformular an – Stichwort „Kranbahn-Messprotokoll“.
Warum Omega Mounting?
Wir sitzen in Rodgau bei Frankfurt und montieren, vermessen und richten Kranbahnen und Krane im Rhein-Main-Gebiet – die verlinkten Einsätze zeigen die Reihenfolge, die wir einhalten: Höhe, Spur, fixieren, messen, dann der Kran. Unsere Werkstatt fertigt Endanschläge, Auflageklötze, Konsolen und Passstücke; unsere 24-Stunden-Hotline ist erreichbar, wenn ein Kran unerwartet stillsteht. Wir sind kein Kranhersteller und kein Prüfer: Wir messen, richten und dokumentieren so, dass Ihre befähigte Person mit dem Protokoll arbeiten kann. Für Sie heißt das: ein Ansprechpartner von der Befundung bis zur Nachmessung, Montage und Hebetechnik aus einer Hand und kurze Wege zwischen Aschaffenburg, Hanau und Darmstadt.
Fazit
Eine Kranbahn vermessen zu lassen ist der Schritt, der aus wiederkehrendem Laufradverschleiß eine behobene Ursache macht. Gemessen werden Spurmittenmaß, Höhenlage, Seitenlage, Geradheit, Stöße und Neigung – bewertet nach der Kranbahn-Richtlinie und den Angaben des Kranherstellers, nie nach einem Pauschalwert. Korrigiert wird an Schiene und Befestigung; alles am Tragwerk läuft über den Tragwerksplaner. Vorher- und Nachher-Protokoll gehören ins Prüfbuch, und die Prüfung des Krans bleibt bei der befähigten Person. Wenn Ihr Kran schräg läuft oder ein neuer Kran auf eine alte Bahn soll, schicken Sie uns Kranart, Prüfbuchauszug und ein Foto der Bahn – wir melden uns mit einem Begehungstermin und einer ehrlichen Einschätzung.
Sie planen Wartung, Einbringung oder Montage im Rhein-Main-Gebiet?
Erzählen Sie uns kurz, worum es geht – wir melden uns mit einer ehrlichen Einschätzung zurück.
100 % unverbindlich & kostenfrei
Diese Ratgeber könnten Sie auch interessieren
Über den Autor
Tobias Schott
Geschäftsführer Omega Mounting GmbH, Rodgau · über 20 Jahre Praxis in Montage und Instandhaltung
Gelernter Mechatroniker und seit 2004 in Wartung, Instandhaltung und Industriemontage zu Hause – zuerst an der Seite seines Vaters, seit 2012 mit Omega Mounting: von der Elektrohängebahn in Frankfurt bis zur Krananlage im Hallenneubau. Plant und leitet als Lifting Appointed Person Hebearbeiten in Rechenzentren und auf Industriebaustellen im Rhein-Main-Gebiet, ist Ausbilder und Prüfer für Krane, Hubarbeitsbühnen und Teleskopmaschinen sowie Sicherheitsbeauftragter. Bei Einsätzen im Ausland kennt man ihn als „German Troubleshooter“ – der, den man ruft, wenn es auf der Baustelle klemmt. Was Qualität heißt, hat er nicht aus einem Handbuch, sondern von seinem Vater gelernt: Made in Germany als Anspruch an die eigene Arbeit, nicht als Etikett. Deshalb steht sie bei Omega Mounting an erster Stelle – vor Tempo und vor Preis. Die Ratgeber hier schreibt er aus dieser Praxis: Was auf unseren Baustellen funktioniert, steht drin – was nur in der Norm steht, nicht.
Häufig gestellte Fragen
Eine allgemeine Frist gibt es nicht. Die Kranprüfung findet mindestens einmal im Jahr statt; ob und wie oft die Bahn dabei vermessen wird, legt der Betreiber in seiner Gefährdungsbeurteilung fest – nach Beanspruchung, Alter der Bahn, Befunden der Vorprüfungen und Herstellerangabe. Unabhängig davon wird vermessen vor einer Kranmontage, nach Umbauten an Halle oder Bahn, nach einer Kollision und bei wiederkehrendem Verschleiß.
An Verschleiß, der nach dem Tausch wiederkommt: einseitig abgenutzte Spurkränze, Schräglauf der Brücke mit einem vorauseilenden Kopfträger, Geräusche und Rucken an immer denselben Stellen, lose Schienenklemmen und Risse an Schienenstößen. Auch ein Stromabnehmer, der schnell verschleißt, deutet auf eine Bahn hin, zu der die Stromschiene nicht mehr parallel liegt. Sicherheit gibt nur die Messung.
Die Prüfung des Krans einschließlich seiner Bahn führt eine zur Prüfung befähigte Person durch – nach der Kranvorschrift der Sachkundige –, vor der ersten Inbetriebnahme je nach Kranart ein Sachverständiger. Vermessung und Ausrichten sind Instandhaltungsleistungen, die ein Montagebetrieb ausführt und dokumentiert. Das Messprotokoll ist die Grundlage, auf der der Prüfer bewertet; es ersetzt seine Prüfung nicht.
Das hängt von Bahnlänge, Zugänglichkeit, Verfahren und davon ab, ob der Kran dafür stillstehen kann und ob eine Hubarbeitsbühne gestellt werden muss. Dazu kommt, ob nur gemessen oder gleich korrigiert und nachgemessen wird. Eine Zahl ohne Begehung wäre eine Schätzung – sicher ist nur, dass die Vermessung weniger kostet als der dritte Satz Laufräder samt Stillstand.
Ja, wenn das Hallentragwerk Konsolen und Radlasten aufnehmen kann – das entscheidet der Tragwerksplaner. Reicht das Tragwerk nicht, ist ein Portalkran mit eigenen Stützen die Lösung; was Stützenkonstruktionen im Bestand bedeuten, steht im Ratgeber Stahlbühne planen. In beiden Fällen wird die neue Bahn vor dem ersten Hub vermessen.
Für die Messung ja – der Kran steht gesichert in Parkposition, die Stromschiene ist freigeschaltet, unter der Bahn ist gesperrt. Das Zeitfenster passt in Schichtpausen, Wochenenden oder eine Revision; Korrekturen an langen Bahnen können abschnittsweise erfolgen.
Die zulässigen Abweichungen für Spurmittenmaß, Höhen- und Seitenlage, Geradheit und Stöße stehen in der Krannorm ISO 12488-1 (Grenzwerte und Toleranzklassen für Kran und Bahn als System, Bezugspunkt des Kranherstellers) und in der Kranbahn-Richtlinie (Ausführung und Toleranzen der Schiene, getrennt nach neuer Bahn und Bahn im Betrieb); der Kranhersteller kann engere Werte vorgeben. Pauschale Werte aus dem Internet taugen nicht als Maßstab. Im Messprotokoll steht deshalb neben jedem Istwert die Quelle des Sollwerts.
Ja. Die Messgrößen sind dieselben, die Sollwerte unterscheiden sich je nach Bauart: beim Portalkran kommt das Diagonalmaß dazu, beim Hängekran die Lage der Fahrbahnprofile unter der Decke, im Freien Setzungen und Temperaturgang. In jeder Branche ändert sich nur das Umfeld, nicht die Reihenfolge aus Messen, Richten, Nachmessen.
Unser Schwerpunkt liegt im Rhein-Main-Gebiet – Frankfurt, Offenbach, Hanau, Aschaffenburg, Darmstadt und das Umland von Rodgau –, weil Befundung, Richten und Nachmessung oft mehrere Termine brauchen. Projektbezogen arbeiten wir auch weiter entfernt; wir sagen Ihnen offen, ob der Ort zu unserer Planung passt.
Über eine kurze Anfrage mit drei Angaben: Kranart mit Tragfähigkeit und Spannweite, der letzte Prüfbucheintrag mit Befunden und ein Foto der Bahn mit einem Stoß und einer Klemme. Wir vereinbaren eine Begehung, sehen uns Laufräder, Schiene und Stöße an und schicken Ihnen eine schriftliche Einschätzung, ob Vermessung, Korrektur oder beides ansteht. Ansprechpartner ist Tobias Schott – erreichbar über unser Kontaktformular.
