Instandhaltungsgerechte Montage: Zugänglichkeit, Wartungsflächen und Austausch von Anfang an
Von Tobias Schott · Lesezeit ca. 23 Minuten · Stand: Oktober 2026
Eine Anlage wird einmal montiert und über Jahre gewartet. Instandhaltungsgerechte Montage heißt, bei der Aufstellung schon den Tag mitzudenken, an dem ein Lager, ein Filter oder die ganze Komponente raus muss.
Der Lüfter sitzt tief in der Anlage, das Lager ist nicht erreichbar. Für den Tausch muss die komplette Einheit aus Motor und Lüfterrad ausgebaut werden – durch eine Gasse, in die kein Stapler passt. Die Kühlgeräte stehen in einer Reihe so dicht, dass ein Modul nur auf dem Rollwagen zwischen ihnen hindurchkommt. Der Generatorraum hat keinen Kran, keine Anschlagpunkte, und jeder Hub wird mit mobiler Hebetechnik improvisiert. Alle drei Situationen stammen aus unserem Auftragstagebuch – und alle drei wären bei einer instandhaltungsgerechten Montage leichter gewesen.
Instandhaltungsgerechte Montage ist kein eigenes Gewerk und kein Zusatzpaket. Sie ist eine Haltung bei Planung und Aufstellung: Komme ich später ran? Habe ich Platz? Kann ich heben? Kommt die Komponente wieder raus? Wer diese vier Fragen vor der Montage beantwortet, spart in jedem Stillstandsfenster der nächsten zwanzig Jahre Zeit – und wer sie nicht stellt, bezahlt sie bei jeder Wartung neu.
Dieser Artikel vertieft unseren Ratgeber zur Planung der Einbringung mit Deckenlast, Öffnungen und Kranstellflächen. Dort geht es darum, wie die Anlage ins Gebäude kommt. Hier geht es darum, wie sie darin gewartet wird – und eines Tages wieder herauskommt. Mit einer Prüfliste für Planer, Bauleiter und Instandhaltungsleiter und drei Einsätzen aus Offenbach und Frankfurt.
Das Wichtigste in Kürze
- Instandhaltungsgerechte Montage berücksichtigt bei Planung und Aufstellung einer Anlage, wie sie später gewartet, inspiziert, repariert und ausgetauscht wird – mit Zugänglichkeit, Wartungsflächen, Anschlagpunkten und Austauschbarkeit als Planungsgrößen.
- Zugänglichkeit heißt: Verschleißteile, Filter, Lager, Antriebe, Klemmkästen und Anschlüsse sind erreichbar, ohne Nachbaranlagen zu demontieren oder in Zwangslage zu arbeiten.
- Wartungsflächen sind Freiflächen vor, neben und über der Anlage, die groß genug für Werkzeug, Hebegerät, Arbeitsbühne und das ausgebaute Teil sind – und die im Betrieb frei bleiben.
- Anschlagpunkte und Tragkonstruktionen über schweren Komponenten machen aus einem Störfall-Hub mit mobiler Hebetechnik einen geplanten Hub mit Kettenzug.
- Austauschbarkeit planen heißt: Die größte Komponente passt auf dem Weg, der nach dem Bau bleibt, wieder hinaus – Türlichten, Aufzüge, Doppelboden und Reserveöffnungen eingeschlossen.
- Die Betriebssicherheitsverordnung verlangt, dass Arbeitsmittel so aufgestellt werden, dass sie sicher instand gehalten werden können. Instandhaltbarkeit ist damit keine Komfortfrage, sondern Teil der Gefährdungsbeurteilung.
- Entschieden wird Instandhaltbarkeit in der Entwurfsphase und am Montagetag – nicht im ersten Stillstandsfenster.
Was ist instandhaltungsgerechte Montage?
Instandhaltungsgerechte Montage ist die Planung und Aufstellung einer Anlage so, dass alle späteren Instandhaltungsmaßnahmen sicher und mit vertretbarem Aufwand möglich sind. Das gilt für Wartung, Inspektion, Instandsetzung und Austausch – jeweils ohne Demontage benachbarter Anlagen. Sie betrachtet die Anlage nicht als fertiges Bild, sondern als Gegenstand, an dem über Jahre gearbeitet wird.
Der Begriff Instandhaltbarkeit bezeichnet dabei die Eigenschaft einer Anlage, mit vertretbarem Aufwand in einem funktionsfähigen Zustand gehalten oder dorthin zurückgeführt werden zu können. Der Hersteller legt sie in der Konstruktion an – mit Wartungsklappen, Schmierstellen, modularen Baugruppen. Aber ob diese Eigenschaft im Betrieb nutzbar ist, entscheidet die Montage: Eine Wartungsklappe, vor der ein Schaltschrank steht, ist keine. Ein Anschlagpunkt am Gerät nützt nichts, wenn darüber kein Träger ist.

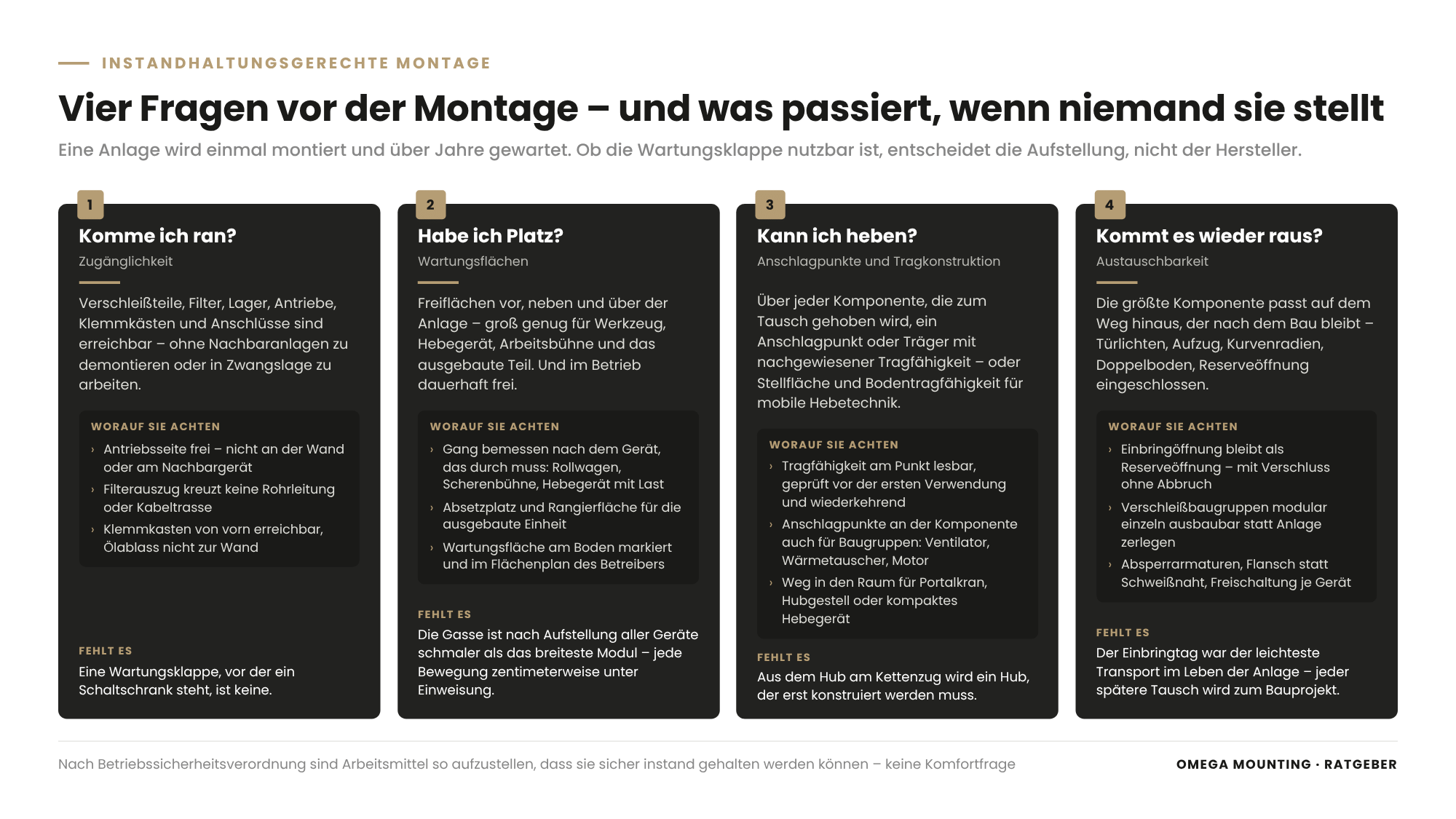

Vier Fragen vor der Montage
- Komme ich ran? – Zugänglichkeit zu Verschleißteilen, Anschlüssen, Prüfstellen, Bedienelementen.
- Habe ich Platz? – Wartungsflächen für Werkzeug, Hebegerät, Arbeitsbühne und das ausgebaute Teil.
- Kann ich heben? – Anschlagpunkte, Tragkonstruktionen, Stellfläche für Hebetechnik, Tragfähigkeit von Boden und Decke.
- Kommt es wieder raus? – Austauschbarkeit der größten Komponente über den Weg, der nach dem Bau bleibt.
Was das Regelwerk dazu sagt
Die Betriebssicherheitsverordnung verlangt vom Arbeitgeber, Arbeitsmittel so bereitzustellen und aufzustellen, dass sie sicher benutzt und instand gehalten werden können. Art und Umfang der Instandhaltung legt er in der Gefährdungsbeurteilung nach § 3 BetrSichV fest. Für Maschinen formuliert die Maschinenverordnung als grundlegende Anforderung, dass Wartungsstellen gefahrlos zugänglich sein müssen. Für Sie heißt das: Instandhaltbarkeit ist kein Komfortwunsch der Instandhaltung, sondern eine Pflicht des Betreibers. Wer sie bei der Montage verbaut, muss sie später mit Gerüst, Bühne und Zwangslage erkaufen.
Wie planen Sie Zugänglichkeit und Wartungsflächen?
Zugänglichkeit und Wartungsflächen planen Sie in drei Schritten. Sie listen für jede Anlage die wiederkehrenden Instandhaltungstätigkeiten auf. Sie legen für jede Tätigkeit fest, von welcher Seite und mit welchem Gerät sie ausgeführt wird. Daraus leiten Sie die Freiflächen ab, die vor, neben und über der Anlage dauerhaft frei bleiben müssen. Die Wartungsfläche ist dabei nicht der Platz, den die Anlage braucht, sondern der Platz, den der Mensch mit Werkzeug und Hebegerät braucht.
Von der Tätigkeit zur Fläche
| Komponente | Wiederkehrende Tätigkeit | Zugang von | Benötigter Raum | Typischer Planungsfehler |
|---|---|---|---|---|
| Lager an Lüfter, Pumpe, Antrieb | Schmieren, Vibration messen, Lager tauschen | Antriebsseite | Freiraum für Abziehvorrichtung, Ausbauweg der Welle oder Einheit in Achsrichtung | Antriebsseite steht an der Wand oder am Nachbargerät. |
| Filter an Lüftungs- und Ansauganlagen | Filterwechsel | Filterseite | Auszugslänge des Filters plus Standfläche, Ablagefläche für neue Filter | Auszug kreuzt Rohrleitung oder Kabeltrasse. |
| Wärmetauscher, Lamellenpakete | Reinigen, Dichtheit prüfen, Register tauschen | Front- oder Oberseite | Reinigungsabstand, Platz für Arbeitsbühne bei hohen Geräten | Gerät steht so dicht, dass nur eine Seite erreichbar ist. |
| Antriebe, Getriebe, Kupplungen | Ölwechsel, Ausrichten, Kupplung prüfen | beidseitig | Zugang zu Ablassschraube und Kupplungsschutz, Stellfläche für Ausrichtgerät | Ölablass zeigt zur Wand, Auffangwanne passt nicht darunter. |
| Klemmkästen, Schaltschränke | Abklemmen, Prüfen, Wiederanschluss | Frontseite | Türöffnungswinkel plus Standfläche der Elektrofachkraft | Schrank steht im Wartungsgang eines anderen Geräts. |
| Ventile, Flansche, Manometer | Dichtheit prüfen, Nachziehen, Tauschen | je nach Einbaulage | Griffraum für Schlüssel, Sicht auf Anzeige | Manometer nach oben oder zur Wand gedreht. |
| Komplette Einheit (Kühlgerät, Pumpe, Schalldämpfer, Lüfter) | Austausch | Transportweg | Gasse für Hebegerät und Rollwagen, Rangierfläche, Absetzplatz | Gasse ist nach Aufstellung aller Geräte schmaler als das breiteste Modul. |
Wartungsgänge sind Verkehrswege
Gänge zwischen Anlagen, durch die Instandhalter mit Werkzeug, Rollwagen und Hebegerät müssen, sind Verkehrswege im Sinne der Technischen Regel für Arbeitsstätten ASR A1.8. Sie macht Vorgaben zu Breite und Freihaltung von Wegen, je nachdem, wer und was sie benutzt. Für Ihre Planung heißt das: Legen Sie fest, welches Gerät durch den Gang muss – Rollwagen, Scherenarbeitsbühne, kompaktes Hebegerät mit Last. Bemessen Sie den Gang danach, nicht nach dem Gerät, das darin steht.
Flächen, die frei bleiben
Eine Wartungsfläche, die am Tag der Abnahme frei ist und ein Jahr später als Lagerfläche dient, ist keine. Markieren Sie Wartungsflächen am Boden, nehmen Sie sie in den Flächenplan des Betreibers auf und übergeben Sie sie mit der Anlage. Sie sind eine Bedingung der Instandhaltbarkeit, kein Vorschlag.
Welche Revisionsöffnungen und Zugänge brauchen Sie?
Revisionsöffnungen und Zugänge brauchen Sie überall dort, wo eine Instandhaltungstätigkeit hinter Verkleidungen, in Kanälen, über Decken oder in Schächten stattfindet. Sie sind so bemessen, dass das größte Teil, das dort gewechselt wird, hindurchpasst. Und sie sitzen so, dass sie von einer sicheren Standfläche aus erreichbar sind. Eine Revisionsöffnung, die nur von der Leiter aus mit ausgestrecktem Arm erreichbar ist, wird nicht geöffnet.

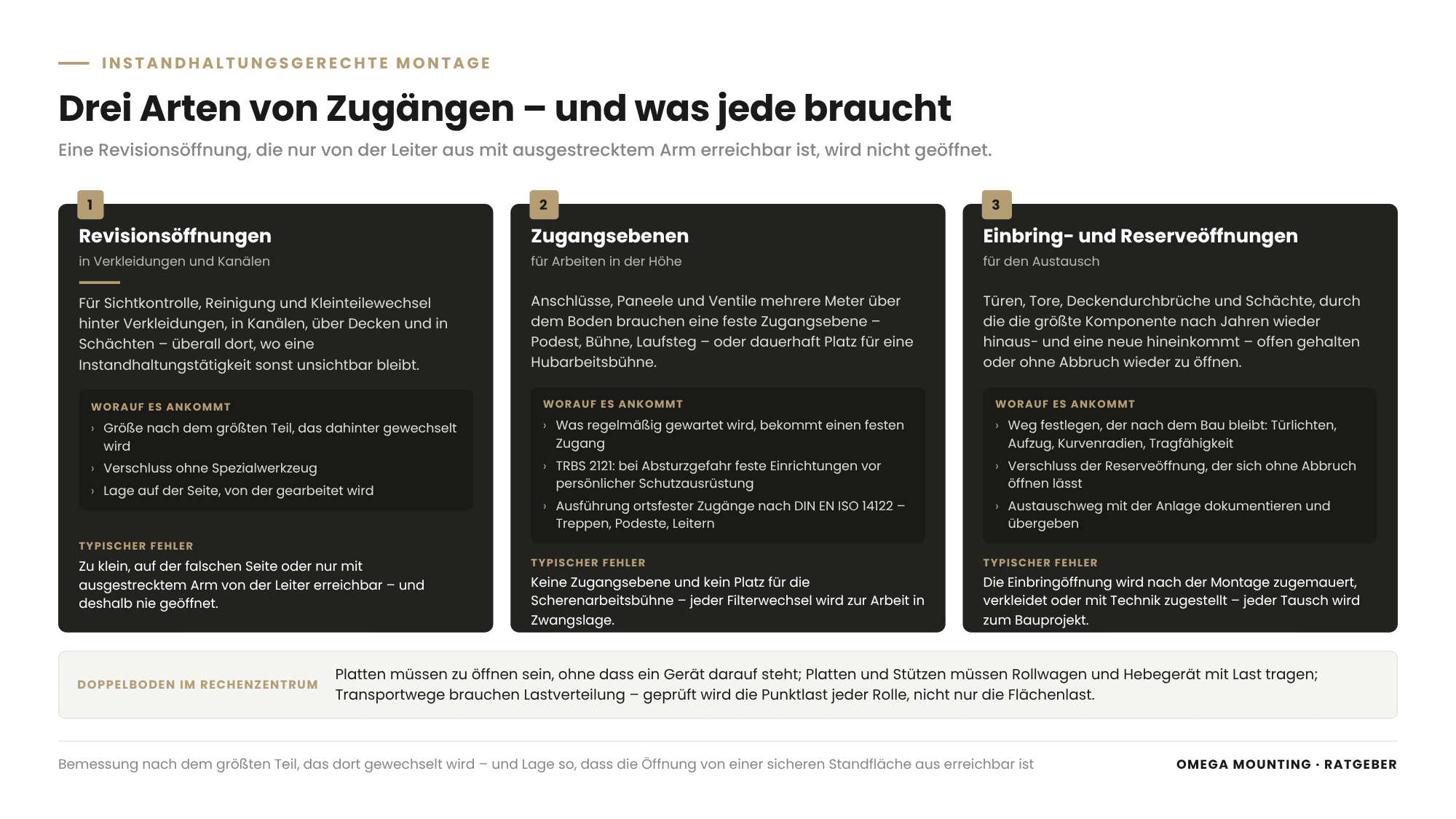

Drei Arten von Zugängen
- Revisionsöffnungen in Verkleidungen und Kanälen: Für Sichtkontrolle, Reinigung und Kleinteilewechsel. Größe nach dem größten Teil dahinter, Verschluss ohne Spezialwerkzeug, Lage auf der Seite, von der gearbeitet wird.
- Zugangsebenen für Arbeiten in der Höhe: Anschlüsse, Paneele und Ventile mehrere Meter über dem Boden brauchen entweder eine feste Zugangsebene – Podest, Bühne, Laufsteg – oder dauerhaft Platz für eine Hubarbeitsbühne. Die Technische Regel TRBS 2121 verlangt bei Absturzgefahr vorrangig feste Einrichtungen vor persönlicher Schutzausrüstung. Für Sie heißt das: Was regelmäßig gewartet wird, bekommt einen festen Zugang. Die internationale Norm DIN EN ISO 14122 beschreibt, wie ortsfeste Zugänge zu maschinellen Anlagen – Treppen, Podeste, Leitern – auszuführen sind.
- Einbring- und Reserveöffnungen für den Austausch: Türen, Tore, Deckendurchbrüche, Schächte, die für den Tausch der größten Komponente offen bleiben oder ohne Abbruch wieder geöffnet werden können.
Der Doppelboden im Rechenzentrum
Im Rechenzentrum liegt ein Teil der Technik unter dem Doppelboden – dem aufgeständerten Boden, der Kabel und Luft führt. Für die Instandhaltung heißt das: Platten müssen zu öffnen sein, ohne dass darüber ein Gerät steht. Platten und Stützen müssen Rollwagen und Hebegerät mit Last tragen. Transportwege über den Doppelboden brauchen Lastverteilung. Wer eine schwere Komponente über einen Doppelboden tauscht, prüft vorher die Punktlast jeder Rolle – nicht nur die Flächenlast.
Welche Anschlagpunkte und Tragkonstruktionen brauchen Sie für die spätere Wartung?
Für die spätere Wartung brauchen Sie über jeder Komponente, die zum Tausch oder zur Revision angehoben werden muss, einen Anschlagpunkt oder eine Tragkonstruktion mit nachgewiesener Tragfähigkeit. Wo das nicht möglich ist, braucht es eine Stellfläche mit ausreichender Bodentragfähigkeit für mobile Hebetechnik wie Portalkran, Hubgestell oder kompaktes Hebegerät. Der Unterschied zwischen beidem: ein Hub am Kettenzug oder ein Hub, der erst konstruiert werden muss.
Fest eingebaute Anschlagpunkte
Ein Stahlträger über dem Aggregat, eine Kranbahn über der Werkstattzeile, ein Anschlagpunkt in der Decke über der Pumpe. Diese Einrichtungen kosten in der Bauphase wenig und sparen in jedem Stillstandsfenster Stunden. Sie brauchen eine Tragfähigkeitsangabe, die am Punkt lesbar ist, eine Prüfung vor der ersten Verwendung und wiederkehrende Prüfungen wie jedes Lastaufnahmemittel. Wer einen Generator vom Antriebsmotor trennt, hängt ihn an Kettenzügen an genau so einer Trägerkonstruktion. Vorausgesetzt, jemand hat sie vorgesehen und ihre Tragfähigkeit nachgewiesen.
Wenn kein Anschlagpunkt möglich ist
In vielen Technikräumen gibt es keine Decke, die Lasten trägt, und keinen Platz für eine Kranbahn. Dann braucht die Wartung mobile Hebetechnik: einen Portalkran, der über die Komponente gefahren wird, ein Hubgestell aus Traversen mit Kettenzug, ein kompaktes Hebegerät mit Gabel oder Ausleger. Alle brauchen Stellfläche, Bodentragfähigkeit und einen Weg in den Raum. Instandhaltungsgerecht ist der Technikraum, in dem diese drei Dinge vorgesehen sind – und in dem die Lastangaben des Bodens dokumentiert sind.
Anschlagpunkte an der Komponente
Der Hersteller liefert Lastösen, Kranösen oder Gewindebohrungen für Anschlagmittel – oft nur für die Erstmontage der unzerlegt verpackten Einheit. Fragen Sie vor der Montage, welche Anschlagpunkte für den Austausch einzelner Baugruppen vorgesehen sind: Ventilatoreinheit, Wärmetauscher, Motor, Kupplung. Fehlen sie, lässt sich bei der Montage noch eine Traverse oder eine Anschlaghilfe konstruieren. Nach der Inbetriebnahme wird daraus ein Problem im Stillstandsfenster. Welche Anschlagmittel für welche Last und welchen Neigungswinkel passen, beschreibt unser Grundlagenwissen zu Lift & Shift auf der Seite Lift & Shift – Schwerlastmontage.
Wie sichern Sie die Austauschbarkeit der größten Komponente?
Die Austauschbarkeit der größten Komponente sichern Sie, indem Sie vor der Montage den Weg festlegen, auf dem sie nach Jahren wieder hinaus- und eine neue hineinkommt. Dazu gehören Türlichten, Aufzugsmaße, Kurvenradien, Tragfähigkeiten und Öffnungen, die nach dem Bau bleiben. Diesen Weg dokumentieren Sie und übergeben ihn mit der Anlage. Die Einbringung am Bautag ist der leichteste Transport im Leben einer Anlage: Das Gebäude ist leer, die Öffnungen sind offen, der Kran steht. Jeder spätere Tausch findet in einem vollen Gebäude statt.
Der Weg, der bleibt
Beim Einbringen werden Einbringöffnungen oft nach der Montage geschlossen – zugemauert, mit Fassade verkleidet, mit Technik zugestellt. Prüfen Sie für jede Anlage, welcher Weg nach dem Bau bleibt: Passt die größte Komponente durch die Tür, in den Aufzug, um die Ecke im Flur, über den Doppelboden? Wenn nein: Welche Öffnung bleibt als Reserveöffnung erhalten – mit einem Verschluss, der sich ohne Abbruch öffnen lässt? Wie das bei Kaltwassersätzen aussieht, deren Tausch nach fünfzehn Jahren ansteht, beschreibt unser Ratgeber zum Chiller-Tausch im Rechenzentrum: Austauschbarkeit von Anfang an mitplanen.
Modular statt monolithisch
Nicht jede Anlage muss im Ganzen tauschbar sein. Oft genügt, dass die Baugruppe, die typischerweise versagt – Ventilatoreinheit, Wärmetauscher, Motor, Pumpe –, einzeln ausgebaut werden kann, ohne die Anlage zu zerlegen. Fragen Sie den Hersteller vor der Bestellung, welche Baugruppen als Module ausgeführt sind. Richten Sie Zugänglichkeit und Wartungsflächen nach diesen Modulen aus.
Redundanz als Voraussetzung für den Tausch im Betrieb
In Rechenzentren und Produktionsbetrieben, die nicht stillstehen dürfen, ist Redundanz die Voraussetzung dafür, dass überhaupt getauscht werden kann. Redundanz heißt: eine Einheit mehr, als für die Last nötig ist. Instandhaltungsgerecht ist eine Reihe von Kühlgeräten dann, wenn jedes einzelne ausgebaut werden kann, während die übrigen laufen. Der Weg des ausgebauten Geräts führt dann nicht an den laufenden vorbei, sondern zwischen ihnen hindurch. Was beim Tausch im laufenden Betrieb zu beachten ist, fasst unsere Checkliste zum Tausch einer CRAH-Unit im laufenden Rechenzentrumsbetrieb zusammen.
Medien und Elektrik mitdenken
Austauschbar ist eine Komponente nur, wenn sie sich trennen lässt. Dazu gehören:
- Absperrarmaturen vor und hinter dem Gerät.
- Flansch- statt Schweißverbindungen an den Stellen, die beim Tausch gelöst werden.
- Ein Klemmkasten, der von vorne erreichbar ist.
- Eine Freischaltmöglichkeit für genau dieses Gerät statt für die ganze Reihe.
Was beim Einbringen als Komfort wirkt, ist beim Tausch die Bedingung dafür, dass das Nachbargerät weiterläuft.

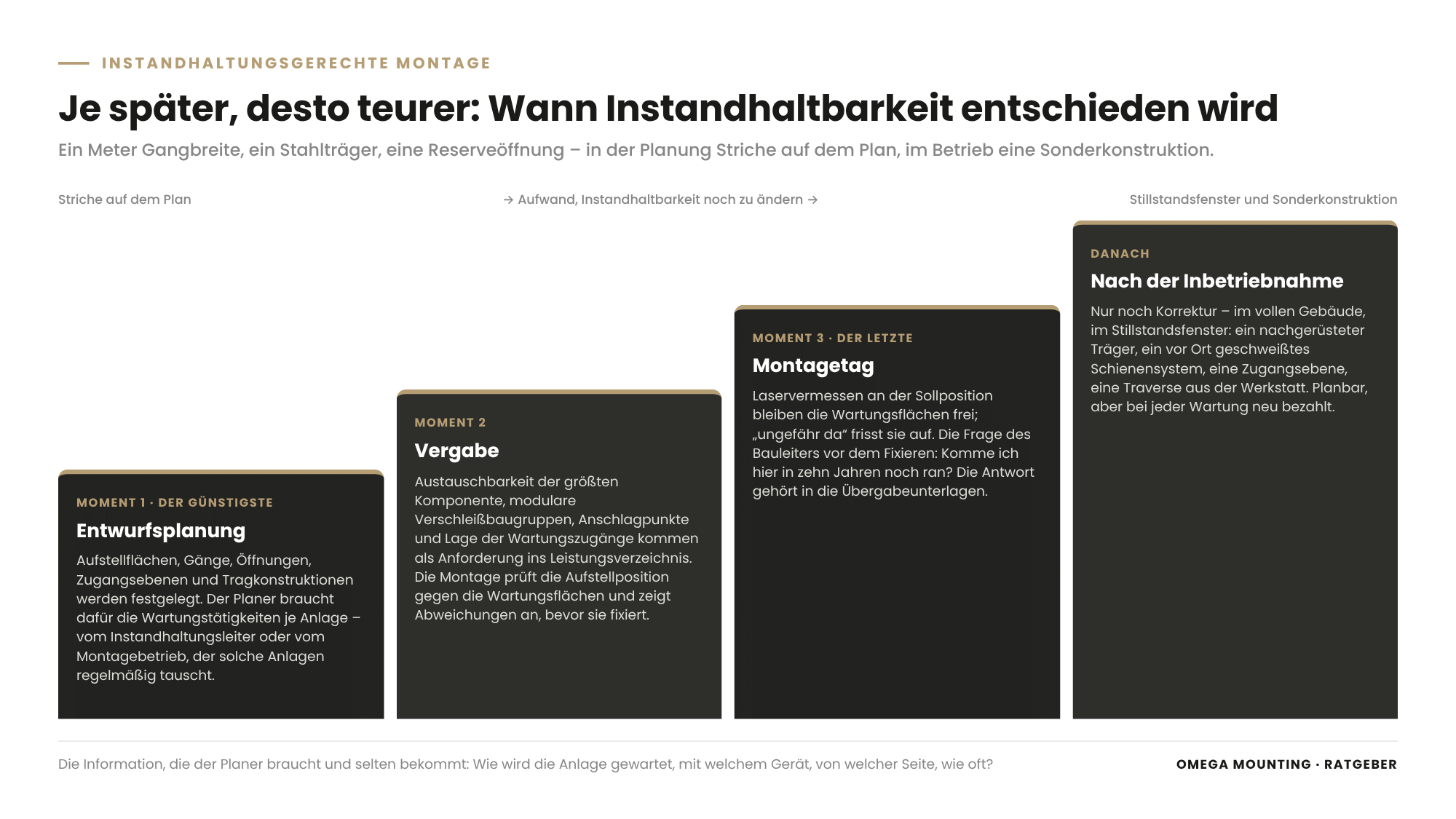

Wann im Projekt entscheidet sich instandhaltungsgerechte Montage?
Instandhaltungsgerechte Montage entscheidet sich an drei Stellen im Projekt. In der Entwurfsplanung, wenn Aufstellflächen, Gänge, Öffnungen und Tragkonstruktionen festgelegt werden. Bei der Vergabe, wenn Austauschbarkeit und Zugänglichkeit als Anforderungen ins Leistungsverzeichnis kommen – oder nicht. Und am Montagetag, wenn die Anlage einen halben Meter weiter links steht als geplant, weil es gerade passte. Nach der Inbetriebnahme ist nur noch Korrektur möglich – teuer und im Stillstandsfenster.
Entwurfsplanung: der günstigste Moment
Ein Meter Gangbreite, ein Stahlträger, eine Reserveöffnung, eine Zugangsebene – in der Entwurfsplanung sind das Striche auf dem Plan. Der Planer braucht dafür eine Information, die er selten bekommt: Wie wird die Anlage gewartet, mit welchem Gerät, von welcher Seite, wie oft? Diese Information hat der Instandhaltungsleiter des Betreibers – oder der Montagebetrieb, der solche Anlagen regelmäßig tauscht.
Vergabe: Instandhaltbarkeit als Anforderung
Im Leistungsverzeichnis für die Anlage gehören Austauschbarkeit der größten Komponente, Modularität der Verschleißbaugruppen, Anschlagpunkte für den Baugruppentausch und Lage der Wartungszugänge als Anforderungen aufgeführt. Im Leistungsverzeichnis für die Montage gehört dazu, dass der Montagebetrieb die Aufstellposition gegen die Wartungsflächen prüft und Abweichungen anzeigt, bevor er fixiert. Wer diese Prüfung zwischen Planer, Anlagenbauer und Montage verantwortet, regelt unser Ratgeber zu den Schnittstellen im Großprojekt.
Montagetag: der letzte Moment
Am Montagetag entscheidet sich, ob der Plan eingehalten wird. Eine Anlage, die laservermessen an ihrer Sollposition steht, lässt die Wartungsflächen frei, die der Planer vorgesehen hat. Eine Anlage, die „ungefähr da“ steht, frisst sie auf. Wie der Einbringtag abläuft und welche Freigaben er braucht, beschreibt unser Ratgeber zum Ablauf des Einbringtags. Instandhaltungsgerecht wird er, wenn der Bauleiter vor dem Fixieren eine Frage stellt: Komme ich hier in zehn Jahren noch ran? Dass die Antwort auch in den Übergabeunterlagen landet, sichert unser Ratgeber zu Inbetriebnahme und Übergabe der Anlage.
So läuft das bei uns im Rhein-Main-Gebiet
Im Rhein-Main-Gebiet sehen wir beide Seiten derselben Medaille. Wir bringen Anlagen in Rechenzentren in Frankfurt und Offenbach, in Logistikzentren bei Hanau und in Produktionshallen in Darmstadt und Aschaffenburg ein. Und wir tauschen Jahre später Komponenten in Anlagen, die jemand anders eingebracht hat. Dabei lernen wir, was bei der Montage gefehlt hat: der Träger über dem Aggregat, der Meter Gasse, die Reserveöffnung, der Klemmkasten auf der richtigen Seite.
Deshalb stellen wir bei jeder Einbringung, die wir planen, die Frage nach dem Ausbau mit: Wo steht in zehn Jahren der Portalkran, wenn das Lager fest ist? Durch welche Tür geht das Kühlgerät, wenn der Wärmetauscher aufgerissen ist? Oft kostet die Antwort nichts – eine Konsole, die wir ohnehin schweißen, eine Markierung am Boden, ein Hinweis an den Bauleiter, dass die Öffnung bleiben sollte. Manchmal kostet sie eine Sonderkonstruktion aus unserer Werkstatt in Rodgau: ein Schienensystem, eine Traverse, eine Anschlaghilfe für eine Baugruppe ohne Ösen.
Was wir an Wartung und Instandsetzung in solchen Anlagen leisten, beschreibt unsere Seite zu Wartung und Instandhaltung von Industrieanlagen. Die Erfahrung aus beiden Rollen – einbringen und später tauschen – ist das, was wir Planern und Bauleitern vor der Montage anbieten.
So machen wir das in der Praxis
Drei Einsätze aus unserem Auftragstagebuch zeigen, was instandhaltungsgerechte Montage in der Praxis bedeutet – und was es kostet, wenn sie fehlt.
Lager tief in der Anlage: Lüfterlager-Tausch in einer Lackieranlage im Raum Offenbach
Beim Tausch eines Lüfterlagers an einer Lackieranlage in der Automotive-Großindustrie im Raum Offenbach war das Lager nicht frei zugänglich. Das rund 1,40 Meter große Lüfterrad sitzt direkt auf dem Antriebsmotor, die komplette Einheit steckt tief in der Anlage. Ein Zugriff von außen war nicht möglich. Für den Lagertausch musste die gesamte Einheit aus Motor und Lüfterrad kontrolliert aus der Anlage herausgezogen werden. Der Weg führte durch eine schmale Gasse zwischen Schaltschränken, in der für Stapler oder Hallenkran kein Platz war.
Die Lösung entstand am Vorbereitungstag. Unsere Monteure fertigten und verschweißten vor Ort ein Schienensystem aus Stahl-Vierkantrohren, exakt ausgerichtet auf die Auszugsrichtung des Lüfters. Dazu stellten sie einen Portalkran bereit, mit dem die Einheit nach dem Ausfahren vom Montagebock gehoben wurde. Am Ausführungstag im Wochenendstillstand klemmten unsere Elektriker den Motor ab, und die Einheit fuhr wie auf Schienen heraus. Das Lager wurde getauscht, der Motor revidiert, alles in umgekehrter Reihenfolge wieder eingebaut, abgedichtet und angeschlossen. Zwei Arbeitstage – am Montag lief die Produktion. Für die instandhaltungsgerechte Montage ist der Einsatz ein Lehrstück: Ein fest installiertes Auszugsschienensystem und ein Anschlagpunkt über dem Montagebock hätten aus dem Vorbereitungstag eine Stunde gemacht.
Zwischen den Geräten hindurch: CRAH-Unit-Tausch in einem Rechenzentrum in Frankfurt
Beim Austausch einer defekten CRAH-Unit in einem Rechenzentrum in Frankfurt stand die Anlage in einer Reihe paralleler Umluftkühlgeräte im zweiten Stock. Der Wärmetauscher war beschädigt, das Lamellenpaket bis auf das Kupferrohr aufgerissen. Der Arbeitsraum zwischen den Geräten war so begrenzt, dass weder Gabelstapler noch Hallenkran einsetzbar waren. Das Team arbeitete mit zwei kompakten Hebegeräten im Synchronbetrieb. Die schweren Module – etwa die komplette Ventilatoreinheit – bewegte es auf Hydraulik-Rollwagen durch die engen Gassen. Die Anschlüsse und oberen Paneele mehrere Meter über dem Boden erreichte es mit Scherenarbeitsbühnen.
Ein Supervisor und drei Rigger brauchten zwei Arbeitstage: neue Anlage in den zweiten Stock, positioniert, defekte Einheit ausgebaut, verladen, ohne Kratzer an Boden oder Bestandstechnik. Dass der Tausch im laufenden Betrieb möglich war, lag an der Redundanz der Reihe – die übrigen Geräte übernahmen die Kühlung. Dass er zwei Tage dauerte, lag an den Gassen. Instandhaltungsgerecht wäre eine Reihe, in der ein Gerät auf dem Rollwagen zwischen den Nachbarn hindurchpasst – ohne dass der Supervisor jede Bewegung zentimeterweise einweisen muss.
Nachgerüstet ohne Kran: Turbo-Schalldämpfer in einem Rechenzentrum in Offenbach
Beim Einbau von zwölf doppelten Turbo-Schalldämpfern in einem Rechenzentrum in Offenbach ging es um eine Nachrüstung in ein fertiges, in Betrieb befindliches Gebäude. Die Turbolader der Notstrom-Generatoren pfiffen unter Volllast so laut, dass die Nachbarschaft jenseits der Straße betroffen war. Die Schalldämpfer kamen per Lkw, wurden über die Lastenaufzüge auf die Stockwerke verteilt – und in den Generatorräumen gab es keinen Kran. Drei Monteure montierten an jedem Generator ein über zwei Meter hohes Grundgestell und hoben die Schalldämpfer mit Kurbel-Gabelliften darauf. Sie richteten aus, verschraubten, setzten Ansaugfilter und verbanden alles über geschweißte Edelstahlrohre mit Gummimanschetten, die die Schwingungen der Generatoren entkoppeln. Das geschah in mehreren Bauphasen über mehrere Wochen, mit abschließender Lautstärkemessung unter Volllast.
Für die instandhaltungsgerechte Montage zeigt der Einsatz zweierlei. Erstens, was es heißt, in einem Technikraum ohne Anschlagpunkte zu arbeiten: Jeder Hub wird mit mobiler Hebetechnik gelöst, planbar, aber aufwendig. Zweitens, dass Nachrüstung selbst eine Instandhaltungsfrage ist. Die Schalldämpfer sitzen jetzt über den Generatoren, und die Ansaugfilter müssen für den Wechsel erreichbar bleiben. Deshalb wurden Grundgestell, Verrohrung und Filterposition so geplant, dass der nächste Einsatz nicht wieder mit dem Gabellift beginnt.
Steht bei Ihnen eine Anlage vor der Montage – oder eine, an die niemand mehr herankommt? Dann sprechen Sie uns an: Eine Begehung mit Plan klärt meist in einer Stunde, wo Wartungsflächen, Anschlagpunkte und Austauschweg fehlen und was sich jetzt noch ändern lässt.
Was das für Ihre Rolle bedeutet
Für Einkäufer: Nehmen Sie Instandhaltbarkeit als Anforderung ins Leistungsverzeichnis. Für die Anlage heißt das: Austauschbarkeit der größten Komponente, modulare Verschleißbaugruppen, Anschlagpunkte für den Baugruppentausch, Lage der Wartungszugänge. Für die Montage: Prüfung der Aufstellposition gegen die Wartungsflächen mit Anzeigepflicht bei Abweichung. Verlangen Sie mit der Anlage die Dokumentation des Austauschwegs. Ein Angebot, das dazu schweigt, hat die nächsten zwanzig Jahre nicht mitgerechnet.
Für Planer: Planen Sie die Wartungsfläche als Fläche mit eigener Position im Grundriss, nicht als Rest zwischen den Geräten. Legen Sie fest, welches Gerät durch welchen Gang muss, welche Komponente über welchen Anschlagpunkt gehoben wird und welche Öffnung nach dem Bau als Reserveöffnung bleibt. Holen Sie sich vor der Entwurfsfreigabe die Wartungstätigkeiten je Anlage vom Instandhaltungsleiter oder vom Montagebetrieb – diese Liste ist die Grundlage Ihrer Flächenplanung.
Für Projektleiter und Bauleiter: Als Projektleiter sorgen Sie dafür, dass der Instandhaltungsleiter des Betreibers vor der Vergabe am Tisch sitzt und dass Austauschweg und Wartungsflächen im Dokumentationspaket der Übergabe stehen. Als Bauleiter sind Sie derjenige, der am Montagetag fixiert. Stellen Sie vor der Freigabe die Frage, ob Sollposition und Wartungsflächen eingehalten sind. Lassen Sie Wartungsflächen am Boden markieren. Prüfen Sie, ob Einbringöffnungen, die geschlossen werden sollen, als Reserveöffnung erhalten bleiben können.
Für Instandhaltungsleiter: Sie sind der Beteiligte, der am längsten mit der Anlage lebt. Lassen Sie sich vor der Planung einladen – und wenn niemand Sie einlädt, laden Sie sich selbst ein. Bringen Sie die Liste der wiederkehrenden Tätigkeiten je Anlage mit und prüfen Sie Zugänglichkeit, Wartungsflächen, Anschlagpunkte und Austauschweg vor dem Fixieren. Übernehmen Sie die Wartungsflächen in Ihren Flächenplan, damit sie nicht zur Lagerfläche werden. Für Bestandsanlagen ohne Anschlagpunkte lohnt sich eine Nachrüstung oft mehr als jeder improvisierte Hub.
Für Facility Manager und Betreiber: In Rechenzentren und Gebäudekomplexen entscheidet die Instandhaltbarkeit darüber, ob ein Tausch im Wartungsfenster und mit erhaltener Redundanz möglich ist. Prüfen Sie bei jeder Reihe redundanter Geräte drei Dinge: Kann ein einzelnes Gerät ausgebaut werden, während die übrigen laufen? Trägt der Doppelboden Rollwagen mit Last? Sind Absperrarmaturen und Freischaltmöglichkeiten je Gerät vorhanden – nicht nur je Reihe?
Für Hersteller und Anlagenbauer, die einen Montagepartner suchen: Geben Sie Ihrem Montagepartner die Wartungsanleitung mit, nicht nur die Montageanleitung. Aus ihr leitet er ab, welche Seite frei bleiben muss, welche Baugruppe einzeln tauschbar ist und wo Anschlagpunkte für den Baugruppentausch fehlen. Eine Traverse oder Anschlaghilfe, die bei der Erstmontage entsteht, kann mit der Anlage übergeben werden – und macht Ihre Anlage im Betrieb zu der, die sich leicht warten lässt.
Prüfliste Zugänglichkeit zum Anfordern
Unsere Prüfliste Zugänglichkeit fasst auf zwei Seiten zusammen, was Planer, Bauleiter und Instandhaltungsleiter vor der Montage prüfen sollten. Die Prüfpunkte: Wartungsgänge und Arbeitsflächen, Revisionsöffnungen und Zugangsebenen, Anschlagpunkte und Tragkonstruktion, Einbringweg für den Tausch, Medien- und Elektroanschlüsse, Arbeiten in der Höhe und Dokumentation. Je Prüfpunkt stehen eine Frage, der typische Fehler und der Zeitpunkt im Projekt, zu dem er geprüft werden sollte. Fordern Sie die Prüfliste über unser Kontaktformular an – Stichwort „Prüfliste Zugänglichkeit“.
